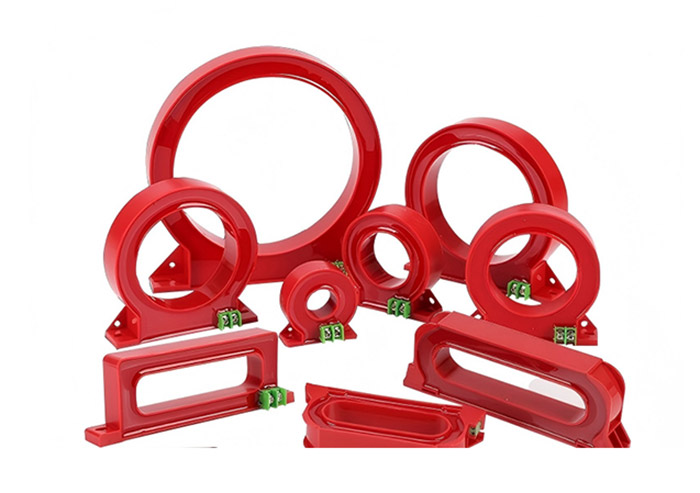

Jako profesjonalny producent przekładników prądowych w Chinach,Przyjdźchciałbym zapewnić Ci spersonalizowanePrzekładnik prądowy o zerowej sekwencji, który jest jednoobrotowym przekładnikiem prądowym typu przelotowego przeznaczonym do wykrywania prądu składowej zerowej w systemach elektroenergetycznych. Monitoruje sumę wektorową prądów trójfazowych i identyfikuje upływy lub zwarcia doziemne w sieciach dystrybucyjnych.
Gdy wystąpi nieprawidłowy prąd z powodu uszkodzenia izolacji lub usterek uziemienia, transformator wysyła sygnał do urządzeń zabezpieczających, takich jak urządzenia zabezpieczające przekaźniki lub sterowniki zabezpieczające przed wyciekiem. Proces ten umożliwia systemowi generowanie alarmów lub odłączanie uszkodzonego obwodu.
Przekładnik prądowy o zerowej sekwencji jest powszechnie instalowany wokół kabli zasilających lub szyn zbiorczych, dzięki czemu nadaje się do monitorowania systemów elektrycznych średniego i niskiego napięcia.
1. Struktura rdzenia pierścieniowego
Transformator wykorzystuje okrągły żelazny rdzeń z uzwojeniami wtórnymi, które wykrywają asymetrię prądu.
2. Obudowa z żywicy epoksydowej lub gumy silikonowej
Żelazny rdzeń i uzwojenie są uszczelnione w powłoce ochronnej, która zapewnia odporność na wilgoć i ochronę przed rozgorzeniem zanieczyszczeń.
3. Dwa typy instalacji
Produkty są dostępne w wersji integralnej (preinstalowanej podczas układania kabla) i typu otwartego (instalowanej wokół istniejących kabli).
4. Technologia cewek Rogowskiego
W niektórych konstrukcjach zastosowano technologię wykrywania cewki Rogowskiego w celu konwersji sygnałów prądowych na mierzalne napięcie wyjściowe.
1. Obowiązujący zakres napięcia: 0,4 kV do 66 kV.
2. Częstotliwość sieci: Standardowa częstotliwość robocza wynosi 50 Hz
3. Temperatura pracy: -10°C do +40°C.
4. Zakończenie o tej samej nazwie: po przebiciu od strony „L1”, druga to „K1”;
Właściwy montaż zapewnia dokładne działaniePrzekładnik prądowy o zerowej sekwencji.
Instalacja typu integralnego
W przypadku transformatorów zintegrowanych kabel musi przejść przez transformator przed jego zainstalowaniem.
Instalacja typu otwartego
Modele otwarte można montować na istniejących kablach, oddzielając korpus transformatora i ponownie montując go wokół przewodu.
Układ uziemiający
W niektórych systemach uziemiających kable powinny przejść przez transformator przed podłączeniem do punktu uziemiającego, aby zapewnić prawidłowe wykrywanie prądu upływowego.
Wyrównanie mechaniczne
Podczas ponownego montażu transformatorów dzielonych obie połówki muszą być odpowiednio dopasowane, aby uniknąć odchyleń pomiaru.
