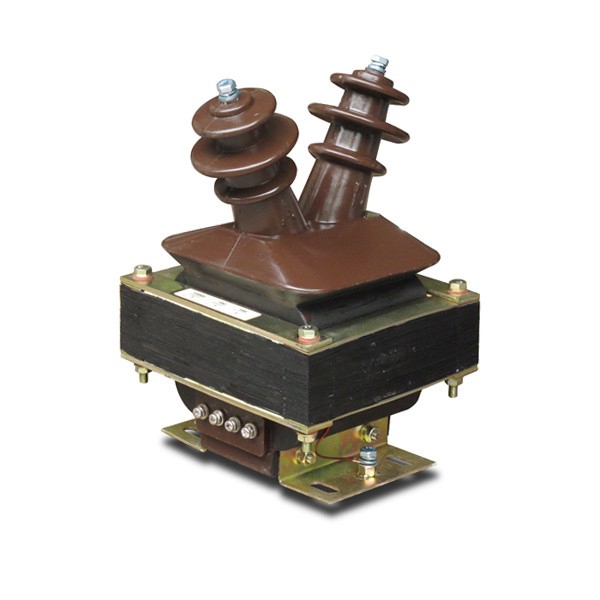

A Transformator napięciajest ważną technologią transformatorową stosowaną do redukcji wysokiego napięcia pierwotnego do proporcjonalnego napięcia wtórnego, odpowiedniego do pomiarów, pomiarów, ochrony i sterowania. W przeciwieństwie do transformatora mocy, który jest przeznaczony do przesyłania energii między sieciami elektrycznymi, przekładnik przeznaczony jest do dostarczania dokładnego sygnału do liczników, przekaźników, sprzętu monitorującego i systemów sterowania. Prawidłowy wybór zależy od napięcia układu pierwotnego, napięcia wtórnego, częstotliwości, wymagań dotyczących dokładności, obciążenia, izolacji, układu faz, konfiguracji uzwojeń, miejsca instalacji, narażenia środowiskowego oraz zamierzonej funkcji zabezpieczającej lub pomiarowej. Technologie elektromagnetyczne, pojemnościowe i elektroniczne zapewniają różne podejścia do uzyskiwania proporcjonalnych sygnałów napięciowych. Projekty wewnętrzne i zewnętrzne uwzględniają również różne warunki środowiskowe. Pełna ocena techniczna musi zatem uwzględniać parametry elektryczne, izolację, konstrukcję, akcesoria, ochronę, instalację i konserwację jako jeden skoordynowany system.
Spis treści
Kliknij dowolny temat, aby przejść bezpośrednio do sekcji.
- 1. Dlaczego pomiar napięcia jest ważny w systemach elektroenergetycznych?
- 2. Jak działa transformator napięcia instrumentu?
- 3. Jakie są główne typy i konfiguracje?
- 4. Jak dokładność i obciążenie wpływają na wybór?
- 5. Dlaczego izolacja i izolacja elektryczna są niezbędne?
- 6. Czym różnią się zastosowania zabezpieczające i pomiarowe?
- 7. Jaka jest różnica między konstrukcjami elektromagnetycznymi i pojemnościowymi?
- 8. W jaki sposób projekty wewnętrzne i zewnętrzne uwzględniają różne warunki?
- 9. Czym różnią się zastosowania jednofazowe i trójfazowe?
- 10. Jak należy uwzględnić bezpieczniki, uziemienie wtórne i bezpieczeństwo?
- 11. W jakich zastosowaniach wykorzystuje się pomiar napięcia przyrządu?
- 12. Jakich typowych błędów przy wyborze należy unikać?
- 13. Co powinna zawierać profesjonalna specyfikacja techniczna?
- 14. Często zadawane pytania
Dlaczego pomiar napięcia jest ważny w systemach elektroenergetycznych?
Sieci elektryczne nie mogą być kontrolowane w sposób bezpieczny i dokładny bez wiarygodnych informacji o napięciu. Operatorzy, przekaźniki zabezpieczające, mierniki, systemy automatyki i sprzęt monitorujący – wszystko to zależy od sygnałów pomiarowych, które reprezentują stan pierwotnego obwodu elektrycznego.
Bezpośrednie podłączenie konwencjonalnych liczników lub niskonapięciowego sprzętu sterującego do obwodu średniego lub wysokiego napięcia byłoby niepraktyczne i potencjalnie niebezpieczne. Przekładniki rozwiązują ten problem, tworząc proporcjonalny sygnał wtórny, który reprezentuje napięcie pierwotne, zapewniając jednocześnie separację elektryczną pomiędzy obwodem wysokiego napięcia a wtórnym obwodem pomiarowym.
To oddzielenie ma kilka praktycznych zalet. Sprzęt pomiarowy można zaprojektować w oparciu o znormalizowane napięcie wtórne, zamiast podłączać go bezpośrednio do układu pierwotnego. Przekaźniki zabezpieczeniowe mogą przetwarzać możliwy do zarządzania sygnał. Liczniki energii mogą realizować swoje funkcje pomiarowe. Operatorzy mogą uzyskać informacje o sieci elektrycznej bez konieczności doprowadzania napięcia pierwotnego bezpośrednio do centrali.
Zapewnia proporcjonalny sygnał napięciowy dla liczników i urządzeń monitorujących.
Dostarcza informacje o napięciu do przekaźników ochronnych, które oceniają nieprawidłowe warunki systemu.
Oddziela wtórny obwód pomiarowy od pierwotnej sieci wysokiego napięcia.
Zapewnia sygnał elektryczny, który może obsługiwać automatyzację, logikę przełączania, synchronizację i inne funkcje sterujące.
Informacje o napięciu są szczególnie ważne w systemach, w których stan elektryczny zmienia się w sposób ciągły. Podstacje, przemysłowe systemy dystrybucyjne, pola transformatorowe, sieci energii odnawialnej i złożone systemy użyteczności publicznej wymagają wiarygodnych informacji o napięciu systemu.
Pomiar pomaga również w rozwiązywaniu problemów. Jeśli zaobserwowany sygnał wtórny zmienia się nieoczekiwanie, inżynierowie mogą zbadać, czy przyczyna jest związana z systemem pierwotnym, przekładnikiem przyrządu, okablowaniem, obwodem ochronnym lub inną częścią łańcucha pomiarowego.
Dlatego niezawodny łańcuch pomiarowy zaczyna się od odpowiednio dobranego przekładnika. Dokładność, izolacja, konfiguracja połączeń, obciążenie wtórne, warunki środowiskowe i wymagania dotyczące ochrony należy rozpatrywać łącznie.
Jak działa transformator napięcia instrumentu?
Przekładnik napięciowy przyrządu elektromagnetycznego działa poprzez indukcję elektromagnetyczną. Uzwojenie pierwotne jest podłączone do obwodu wysokiego napięcia, natomiast uzwojenie wtórne zapewnia proporcjonalnie niższe napięcie do podłączonego sprzętu pomiarowego lub zabezpieczającego.
Podstawową zależność określa stosunek zwojów pierwotnych do zwojów wtórnych. Kiedy uzwojenie pierwotne jest zasilane, w rdzeniu powstaje strumień magnetyczny. Strumień ten indukuje napięcie w uzwojeniu wtórnym, które odpowiada proporcjonalnie do napięcia pierwotnego w zaprojektowanym zakresie roboczym transformatora.
Uzwojenie pierwotne
Uzwojenie pierwotne łączy się z obwodem wysokiego napięcia. Dlatego też jego system izolacji został zaprojektowany tak, aby wytrzymywał naprężenia elektryczne występujące w sieci podstawowej.
W zależności od architektury produktu uzwojenie pierwotne może mieć różną konstrukcję fizyczną. Niektóre konstrukcje wykorzystują konwencjonalny układ uzwojeń, podczas gdy inne integrują uzwojenie w zamkniętej strukturze izolacyjnej.
Uzwojenie wtórne
Uzwojenie wtórne dostarcza sygnał o obniżonym napięciu do liczników, przekaźników i innego sprzętu. Jego moc wyjściowa została zaprojektowana tak, aby pozostawała proporcjonalna do napięcia pierwotnego w określonych warunkach elektrycznych.
Rdzeń magnetyczny
Rdzeń zapewnia ścieżkę magnetyczną wymaganą do indukcji elektromagnetycznej. Konstrukcja rdzenia i właściwości magnetyczne wpływają na dokładność, zachowanie wzbudzenia, straty i zdolność transformatora do zapewnienia stabilnego sygnału wtórnego.
System izolacji
System izolacji oddziela uzwojenie pierwotne wysokiego napięcia od uzwojenia wtórnego, obudowy i otaczającej konstrukcji. W zależności od projektu produktu może to obejmować izolację suchą, odlew z żywicy epoksydowej, izolację olejową, izolację gazową lub inne rozwiązania dielektryczne.
| Część | Funkcja podstawowa | Kluczowe uwagi projektowe |
|---|---|---|
| Uzwojenie pierwotne | Łączy się z obwodem wysokiego napięcia | Wymagania dotyczące napięcia pierwotnego i izolacji |
| Uzwojenie wtórne | Zapewnia zredukowany sygnał pomiarowy | Napięcie wtórne, dokładność, obciążenie |
| Rdzeń magnetyczny | Zapewnia ścieżkę magnetyczną | Materiał rdzenia i charakterystyka wzbudzenia |
| System izolacji | Utrzymuje separację elektryczną | Naprężenia napięciowe, środowisko, stabilność mechaniczna |
| Obudowa lub obudowa | Zapewnia ochronę mechaniczną i środowiskową | Miejsce instalacji i warunki ekspozycji |
Jakość sygnału wtórnego
Przydatny sygnał wtórny musi dokładnie odzwierciedlać napięcie pierwotne, podczas gdy podłączony sprzęt pobiera określone obciążenie. Jeśli obwód pomiarowy nadmiernie obciąża uzwojenie wtórne, może to mieć wpływ na stosunek napięcia i dokładność.
Dlatego też transformator, okablowanie, zaciski, liczniki, przekaźniki i inne urządzenia wtórne należy traktować jako jeden obwód.
Zasada działania może być prosta w koncepcji, ale osiągnięcie stabilnej dokładności w rzeczywistych warunkach pracy wymaga starannego zaprojektowania rdzenia, uzwojeń, izolacji, połączeń i konstrukcji mechanicznej.
Jakie są główne typy i konfiguracje?
Przekładniki napięciowe przyrządów można klasyfikować według instalacji, układu faz, konfiguracji uzwojeń, technologii izolacji i zasady działania. Kategorie te pomagają inżynierom zawęzić wybór w zależności od wymagań systemowych.
Konfiguracje wewnętrzne
Jednostki wewnętrzne przeznaczone są do montażu wewnątrz rozdzielnic, podstacji, pomieszczeń elektrycznych lub w innych chronionych środowiskach. Ich obudowę i konstrukcję izolacji można zoptymalizować w kontrolowanym środowisku wewnętrznym.
Konstrukcje odlewane z żywicy epoksydowej są powszechne w kompaktowych zastosowaniach średniego napięcia w pomieszczeniach, ponieważ solidna izolacja może stworzyć szczelną strukturę, zachowując jednocześnie stosunkowo zwarty zespół fizyczny.
Konfiguracje zewnętrzne
Jednostki zewnętrzne są narażone na bezpośrednie działanie deszczu, wilgoci, zmian temperatury, światła słonecznego, kurzu, zanieczyszczeń i innych warunków środowiskowych. Dlatego też ich obudowa i układ izolacji muszą uwzględniać warunki pracy na zewnątrz.
Konfiguracje jednofazowe
Konstrukcje jednofazowe są powszechnie stosowane, gdy każda faza jest mierzona oddzielnie lub gdy aplikacja wymaga określonego układu pomiarowego faza-ziemia lub faza-faza.
Konfiguracje trójfazowe
Układy trójfazowe mogą zapewnić skoordynowany pomiar napięcia w trójfazowych sieciach elektrycznych. Dokładne połączenie zależy od konfiguracji neutralnej systemu oraz funkcji zabezpieczającej lub pomiarowej.
Konfiguracje z dwoma i trzema uzwojeniami
Konstrukcja z dwoma uzwojeniami zawiera jedno uzwojenie pierwotne i jedno wtórne. Konstrukcja z trzema uzwojeniami dodaje pomocnicze uzwojenie wtórne, które może obsługiwać oddzielną funkcję związaną z ochroną lub uziemieniem, w zależności od schematu elektrycznego.
Systemy suche i żywiczne
W systemach typu suchego stosuje się izolację stałą lub suchą bez ciekłego dielektryka. Konstrukcja z odlewu żywicy epoksydowej może całkowicie zamknąć wybrane komponenty, zapewniając stabilność mechaniczną i odporność na wilgoć i zanieczyszczenia.
Wzory zanurzone w oleju
Konfiguracje zanurzone w oleju wykorzystują olej izolacyjny jako część układu dielektrycznego i termicznego. Projekty te wymagają odpowiedniej konstrukcji zbiornika, uszczelnienia, zarządzania olejem i procedur konserwacji.
Konfiguracje nadmuchiwane lub izolowane gazem
Konstrukcje z izolacją gazową można stosować tam, gdzie odpowiednie są zamknięte systemy dielektryczne. Ich wybór powinien uwzględniać uszczelnienie obudowy, właściwości gazu, zarządzanie ciśnieniem, procedury serwisowe i wymagania środowiskowe.
Technologie pojemnościowe i elektroniczne
Nie każdy system pomiaru napięcia opiera się na konwencjonalnym transformatorze elektromagnetycznym. Pojemnościowe przekładniki napięciowe wykorzystują dzielnik pojemnościowy w połączeniu z sekcją elektromagnetyczną, natomiast elektroniczne czujniki napięcia wykorzystują metody wykrywania i konwersji sygnału w celu wytworzenia proporcjonalnej mocy wyjściowej.
| Klasyfikacja | Typowe opcje | Fokus wyboru |
|---|---|---|
| Instalacja | Wewnątrz, na zewnątrz | Narażenie środowiska i konstrukcja obudowy |
| Faza | Jednofazowe, trójfazowe | Konfiguracja sieci i schemat pomiarowy |
| Meandrowy | Dwuuzwojeniowe, trzyuzwojeniowe | Pomiary, zabezpieczenia, funkcje pomocnicze |
| Izolacja | Suche, żywiczne, olejowe, gazowe | Klasa napięcia, środowisko, konserwacja |
| Zasada działania | Elektromagnetyczne, pojemnościowe, elektroniczne | Poziom napięcia, dokładność, architektura systemu |
Wyboru należy rozpocząć od wymagań aplikacji i sieci, a nie tylko od kategorii produktu. Różne konfiguracje mogą spełniać podobne funkcje pomiarowe, zapewniając jednocześnie różne charakterystyki instalacji i konserwacji.
Jak dokładność i obciążenie wpływają na wybór?
Dokładność jest jednym z najważniejszych aspektów technicznych, ponieważ sygnał wtórny może być używany do pomiaru energii, monitorowania systemu, ochrony, sterowania lub kilku funkcji jednocześnie.
Klasa dokładności
Klasa dokładności opisuje dopuszczalny błąd pomiaru w określonych warunkach. Różne zastosowania mogą mieć różne wymagania dotyczące dokładności.
Obwody pomiarowe stosowane do pomiarów mogą wymagać większej dokładności niż zastosowania, w których transformator zapewnia głównie sygnał zabezpieczający. Właściwa klasa zależy zatem od tego, co obwód wtórny musi osiągnąć.
Obciążenie znamionowe
Obciążenie odnosi się do obciążenia podłączonego do uzwojenia wtórnego. Obejmuje to liczniki, wejścia przekaźnikowe, przetworniki, okablowanie, listwy zaciskowe i inne podłączone urządzenia.
Jeżeli rzeczywiste obciążenie obwodu wtórnego znacznie różni się od warunków, dla których transformator został określony, dokładność i zachowanie wyjściowe mogą ulec zmianie.
Dokładność proporcji
Przełożenie transformacji musi mieścić się w określonej tolerancji. Niedopasowanie pomiędzy zamierzonym a rzeczywistym stosunkiem może mieć wpływ zarówno na wartości pomiarowe, jak i na decyzje dotyczące zabezpieczeń.
Przesunięcie fazowe
W układach pomiarowych obejmujących obliczenia mocy znaczenie mają zależności fazowe. Małe błędy w przesunięciu fazowym mogą mieć wpływ na dokładność obliczeń wyprowadzonych z sygnałów napięciowych i prądowych.
| Parametr | Co opisuje | Dlaczego to ma znaczenie |
|---|---|---|
| Klasa dokładności | Dokładność pomiaru w określonych warunkach | Określa przydatność do pomiaru lub ochrony |
| Obciążenie znamionowe | Obciążenie obwodu wtórnego | Wpływa na napięcie wtórne i dokładność |
| Współczynnik transformacji | Zależność napięcia pierwotnego od wtórnego | Zapewnia, że pomiar prawidłowo reprezentuje system główny |
| Przesunięcie fazowe | Zależność kątowa pomiędzy napięciem pierwotnym i wtórnym | Może wpływać na obliczenia mocy i zabezpieczeń |
Pomiar a wymagania dotyczące zabezpieczeń
Aplikacje zorientowane na pomiary zazwyczaj skupiają się na utrzymaniu dokładnej proporcjonalnej mocy wyjściowej w odpowiednim zakresie roboczym. Zastosowania zorientowane na ochronę mogą kłaść większy nacisk na zachowanie transformatora podczas nietypowych warunków systemu i zdolność sygnału wtórnego do wspierania działania przekaźnika.
To rozróżnienie powinno znaleźć odzwierciedlenie w specyfikacji technicznej. Produkt dobrany wyłącznie według napięcia znamionowego może być nieodpowiedni, jeśli jego dokładność i charakterystyka obciążenia nie odpowiadają podłączonemu obwodowi.
Dlaczego izolacja i izolacja elektryczna są niezbędne?
Izolacja galwaniczna jest jednym z głównych powodów stosowania przekładników napięciowych. Obwód pierwotny może pracować przy napięciu znacznie przekraczającym bezpieczny zakres pracy konwencjonalnych urządzeń pomiarowych i kontrolnych, dlatego system izolacji musi zapewniać niezawodną separację między obwodami pierwotnym i wtórnym.
Izolacja pierwotna-wtórna
System izolacji musi wytrzymać naprężenia elektryczne związane ze znamionowym napięciem pierwotnym i określonymi warunkami przejściowymi. Projekt obejmuje materiały izolacyjne, drogi upływu, prześwity, rozmieszczenie uzwojeń, hermetyzację, zaciski i geometrię obudowy.
Solidna izolacja
Konstrukcje z żywicy odlewanej mogą obejmować uzwojenia i inne elementy elektryczne. Takie podejście może zapewnić zwartą i stabilną mechanicznie konstrukcję, jednocześnie zmniejszając bezpośrednie narażenie wewnętrznych powierzchni izolacyjnych na wilgoć lub zanieczyszczenia.
Izolacja olejowa
Olej zapewnia zarówno izolację dielektryczną, jak i właściwości przenoszenia ciepła. Konstrukcje wypełnione olejem wymagają odpowiedniej obudowy i uszczelnienia, aby utrzymać zamierzone środowisko wewnętrzne.
Izolacja gazowa
Zespoły izolowane gazem wykorzystują zamknięty środek dielektryczny. Obudowa musi zachować swoją integralność, a procedury serwisowe muszą uwzględniać medium dielektryczne oraz ciśnienie lub układ uszczelnienia urządzenia.
Pełzanie i prześwit
Prześwit odnosi się do najkrótszej odległości w powietrzu pomiędzy częściami przewodzącymi, natomiast upływ czasu odnosi się do odległości wzdłuż powierzchni izolacyjnej. Obydwa są ważne przy projektowaniu sprzętu średniego i wysokiego napięcia.
Zanieczyszczenie środowiska może zwiększyć znaczenie drogi upływu, ponieważ zanieczyszczenie powierzchni izolacyjnej może stworzyć ścieżkę dla prądu upływowego.
Izolacja musi wytrzymać określone obciążenie elektryczne bez uszkodzenia.
System izolacji powinien zachować swoją funkcję w przewidywanych warunkach wilgotności, zanieczyszczenia i temperatury.
Uzwojenia i izolacja muszą pozostać stabilne podczas transportu, instalacji i normalnej pracy.
Obwód pomiarowy niskiego napięcia musi być odpowiednio oddzielony od sieci pierwotnej.
Izolacja nie jest zatem wyborem pojedynczego materiału. Jest to kompletny system inżynieryjny obejmujący geometrię, materiały, jakość produkcji, narażenie na środowisko i koordynację elektryczną.
Dla kupujących oznacza to, że opis izolacji powinien być szczegółowy. Terminy takie jak typ suchy, żywica lana, zanurzenie w oleju lub izolacja gazowa stanowią punkt wyjścia, ale specyfikacja techniczna powinna również wyjaśniać zamierzoną klasę napięcia i warunki instalacji.
Czym różnią się zastosowania zabezpieczające i pomiarowe?
Ten sam obwód napięcia pierwotnego może dostarczać sygnały zarówno do układu pomiarowego, jak i zabezpieczającego, jednak wymagania tych dwóch funkcji nie są identyczne.
Aplikacje pomiarowe
Systemy pomiarowe wymagają stabilnego, proporcjonalnego napięcia, aby mierniki i urządzenia monitorujące mogły dokładnie odzwierciedlać system pierwotny. Dokładność w normalnym zakresie roboczym jest zatem szczególnie ważna.
Zastosowania mogą obejmować mierniki napięcia, liczniki energii, sprzęt do pomiaru jakości energii, systemy nadzoru i inne urządzenia monitorujące.
Aplikacje zabezpieczające
Przekaźniki zabezpieczeniowe wykorzystują sygnały elektryczne do identyfikacji nieprawidłowych warunków. Informacje o napięciu mogą mieć wpływ na podnapięcie, przepięcie, kierunek, odległość, synchronizację lub inne funkcje zabezpieczające, w zależności od architektury sieci.
Transformator musi dostarczać odpowiedni sygnał w warunkach właściwych dla schematu zabezpieczeń.
Połączone zastosowania
Niektóre systemy wykorzystują oddzielne uzwojenia wtórne do różnych funkcji. Jedno uzwojenie może obsługiwać pomiar, drugie zaś jest przypisane do zabezpieczenia.
Taki układ może pomóc w odizolowaniu wymagań różnych obwodów i zmniejszeniu interakcji pomiędzy obciążeniami pomiarowymi i wejściami zabezpieczeń.
| Aplikacja | Typowa funkcja dodatkowa | Główny priorytet projektowy |
|---|---|---|
| Pomiar napięcia | Dokładne napięcie proporcjonalne | Określona dokładność i obciążenie |
| Pomiar energii | Sygnał napięciowy do obliczeń elektrycznych | Dokładność proporcji i wydajność fazowa |
| Ochrona przekaźnika | Wejście napięciowe dla logiki usterek | Skuteczność ochrony i odpowiednie zachowanie wtórne |
| Systemy sterowania | Sprzężenie zwrotne napięcia lub synchronizacja | Stabilny i prawidłowo skalowany sygnał |
| Monitorowanie | Dane o stanie systemu | Niezawodna jakość sygnału i integracja |
Pomocnicze uzwojenia wtórne
Produkty z trzema uzwojeniami mogą zapewnić dodatkowe wyjście wtórne do specjalistycznych zastosowań. Dokładny cel zależy od konfiguracji systemu i schematu ochrony.
Jest to jeden z powodów, dla których rysunki techniczne są tak cenne. Kompletny schemat uzwojeń ujawnia więcej przydatnych informacji niż ogólne stwierdzenie, że produkt ma wiele wyjść.
Projekt obwodu wtórnego
Podłączony obwód należy rozpatrywać całościowo. Długie kable, listwy zaciskowe, mierniki, przekaźniki, przetworniki i inny sprzęt mają wpływ na faktyczne obciążenie wtórne i zachowanie sygnału.
Jaka jest różnica między konstrukcjami elektromagnetycznymi i pojemnościowymi?
Różne technologie pomiaru napięcia rozwiązują ten sam podstawowy problem na różne sposoby. Zrozumienie zasad ich działania pomaga inżynierom dopasować sprzęt do sieci i aplikacji.
Technologia elektromagnetyczna
Konwencjonalna konstrukcja elektromagnetyczna wykorzystuje uzwojenia pierwotne i wtórne połączone przez rdzeń magnetyczny. Jest znany, dobrze ugruntowany i odpowiedni do wielu zastosowań związanych z pomiarami i zabezpieczeniami średniego napięcia.
Jego wybór obejmuje napięcie pierwotne, napięcie wtórne, częstotliwość, dokładność, obciążenie, izolację i konfigurację uzwojeń.
Technologia pojemnościowego transformatora napięciowego
Pojemnościowy przekładnik napięciowy wykorzystuje dzielnik pojemnościowy w celu zmniejszenia napięcia pierwotnego, zanim sekcja transformatora elektromagnetycznego przetworzy sygnał. Architektura ta może być użyteczna przy wyższych poziomach napięcia, a także może obsługiwać określone aplikacje związane z komunikacją, w zależności od jej konstrukcji.
Elementy pojemnościowe stanowią część ogólnej sieci podziału napięcia, dlatego należy dokładnie rozważyć izolację, zachowanie częstotliwości, kompensację i podłączenie systemu.
Elektroniczne wykrywanie napięcia
Elektroniczne przekładniki napięciowe lub czujniki mogą wykorzystywać elementy czujnikowe i przetworniki elektroniczne w celu wytworzenia proporcjonalnego sygnału wyjściowego. Technologie te mogą wspierać kompaktowe architektury systemów i integrację z cyfrowymi systemami zabezpieczeń lub monitorowania.
Należy jasno określić interfejs wyjściowy, wymagania dotyczące zasilania, protokół sygnału, dokładność, ograniczenia środowiskowe i kompatybilność z systemem dalszym.
| Technologia | Podstawowa zasada | Typowe rozważania dotyczące wyboru |
|---|---|---|
| Elektromagnetyczny | Uzwojenia pierwotne i wtórne ze sprzęgłem magnetycznym | Stosunek, dokładność, obciążenie, izolacja, konstrukcja rdzenia |
| Pojemnościowy | Pojemnościowy podział napięcia z konwersją transformatorową | Klasa napięcia, zachowanie częstotliwości, kompensacja, integracja systemu |
| Elektroniczny | Konwersja czujników i sygnałów elektronicznych | Typ wyjścia, elektronika, komunikacja, dokładność, ograniczenia środowiskowe |
Dlaczego wybór technologii ma znaczenie
Wybór odpowiedniej technologii zależy od sieci, a nie od ogólnych preferencji. Kompaktowa rozdzielnica wewnętrzna średniego napięcia może mieć inne wymagania niż podstacja zewnętrzna wysokiego napięcia.
Przestrzeń, narażenie środowiska, wymagania dotyczące izolacji, strategia konserwacji, dokładność pomiaru, architektura komunikacyjna i zamierzona funkcja zabezpieczająca mają wpływ na odpowiednią technologię.
W jaki sposób projekty wewnętrzne i zewnętrzne uwzględniają różne warunki?
Środowisko instalacji wpływa na obudowę, izolację, ochronę powierzchni, zaciski, uszczelnienie, konstrukcję mechaniczną i podejście do konserwacji.
Wewnętrzne pomieszczenia elektryczne
Urządzenia wewnętrzne zazwyczaj korzystają z kontrolowanej temperatury i wilgotności w porównaniu z instalacjami zewnętrznymi. Może to pozwolić na zwarte konstrukcje izolacji i obudów, pod warunkiem, że w samym pomieszczeniu utrzymane zostaną odpowiednie warunki środowiskowe.
Wnętrzne urządzenia średniego napięcia mogą również wymagać umieszczenia w znormalizowanych przedziałach rozdzielnic. Dlatego ważne są kompaktowe wymiary, sposób montażu, dostęp do kabli i orientacja zacisków.
Podstacje zewnętrzne
Sprzęt zewnętrzny musi wytrzymać ekspozycję na warunki atmosferyczne. Deszcz, wilgoć, promieniowanie ultrafioletowe, zanieczyszczenia, kurz, wiatr i wahania temperatury mogą mieć wpływ na sprzęt.
Materiały obudowy, uszczelnienia, klosze, droga upływu, obróbka powierzchni i konstrukcja zacisków powinny odzwierciedlać te warunki.
Zanieczyszczenie i skażenie
W obiektach przemysłowych i obszarach przybrzeżnych warunki zanieczyszczenia są znacznie bardziej wymagające niż czyste środowiska wewnętrzne.
Powierzchnie izolacyjne muszą zachować odpowiednią wydajność pod wpływem wilgoci i zanieczyszczeń. Dlatego też istotne może być fizyczne rozmieszczenie izolatorów i wiat ochronnych.
Zmiana temperatury
W sprzęcie zewnętrznym mogą wystąpić znaczne dzienne i sezonowe zmiany temperatury. Zmiany te mogą powodować mechaniczne rozszerzanie i kurczenie się, a także ryzyko kondensacji.
| Stan | Potencjalny efekt | Odpowiedź projektowa |
|---|---|---|
| Wilgotność | Kondensacja i naprężenia izolacyjne | Odpowiednia obudowa i konstrukcja zapobiegająca kondensacji |
| Deszcz | Ekspozycja na wilgoć | Odpowiednie uszczelnienie, obudowa i ochrona zacisków |
| Zanieczyszczenie | Zanieczyszczenia powierzchni i drogi wycieków | Odpowiednie rozmieszczenie przewodów pełzających i izolacji |
| Ekspozycja na promieniowanie UV | Starzenie się materiału | Odpowiednie materiały zewnętrzne i obróbka powierzchni |
| Cykl temperaturowy | Kondensacja i naprężenia mechaniczne | Dobór materiałów i ocena środowiskowa |
Pozycja montażowa wewnątrz rozdzielnicy
W przypadku montażu wewnątrz rozdzielnicy średniego napięcia transformator musi mieścić się w dostępnym przedziale, zachowując wymagane odstępy i połączenia.
Trasy kablowe, zaciski pierwotne, okablowanie wtórne, dostęp inspekcyjny i przyległy sprzęt należy sprawdzić na etapie projektowania panelu.
Czym różnią się zastosowania jednofazowe i trójfazowe?
Układ faz jest ważną częścią projektu systemu, ponieważ transformator musi odpowiadać sposobowi pomiaru napięcia w sieci elektrycznej.
Pomiar jednofazowy
Urządzenia jednofazowe mogą być stosowane do pomiaru pojedynczej fazy lub określonego napięcia międzyfazowego lub międzyfazowego, w zależności od schematu okablowania.
Układ ten jest powszechny, gdy wymagane są pomiary oddzielnych faz lub gdy projekt zabezpieczenia wykorzystuje określone napięcie odniesienia.
Pomiar trójfazowy
Układy trójfazowe wymagają skoordynowanego pomiaru napięć trójfazowych. Konfiguracja transformatora zależy od tego, czy system jest uziemiony, nieuziemiony, czy wykorzystuje inny układ neutralny.
Schematy połączeń są zatem niezbędne, ponieważ dwa systemy o podobnych napięciach znamionowych mogą wymagać innego okablowania transformatora.
Układy kręte
Konstrukcje z podwójnym uzwojeniem zapewniają jeden główny obwód wtórny. Konstrukcje z trzema uzwojeniami dodają kolejne uzwojenie wtórne, które można przypisać do osobnej funkcji.
Dodatkowe uzwojenie może być przydatne, gdy obwody pomiarowe i zabezpieczające wymagają odrębnych wyjść.
Schematy połączeń
Możliwe układy mogą obejmować pomiary międzyfazowe, pomiary międzyfazowe, układy związane z otwartym trójkątem lub inne konfiguracje specyficzne dla systemu. Prawidłowy schemat zależy od sieci elektrycznej.
Przydatne, gdy należy zmierzyć lub monitorować określone napięcie poszczególnych faz.
Nadaje się do skoordynowanego pomiaru napięcia w trójfazowych sieciach elektrycznych.
Zapewnia jeden obwód pierwotny i jeden obwód wtórny dla zamierzonej funkcji pomiarowej lub sterującej.
Dodaje pomocnicze wyjście wtórne dla niezależnego zabezpieczenia lub wyspecjalizowanego obwodu.
Dlaczego schemat połączeń ma znaczenie
Sama nazwa produktu nie zawsze może informować o pełnej konfiguracji fazy i uzwojenia. Schemat połączeń pokazuje, które zaciski należą do każdego uzwojenia i w jaki sposób transformator powinien być podłączony do systemu zewnętrznego.
Jest to szczególnie ważne w przypadku niestandardowych instalacji, w których obwód wtórny jest podłączony do kilku różnych urządzeń.
Jak należy uwzględnić bezpieczniki, uziemienie wtórne i bezpieczeństwo?
Przekładniki napięciowe przyrządów są podłączone bezpośrednio do obwodów wysokiego napięcia, dlatego ich zabezpieczenia i okablowanie wtórne wymagają starannego projektowania.
Bezpieczniki pierwotne
Niektóre konfiguracje transformatorów zawierają bezpieczniki wysokiego napięcia lub są instalowane z zewnętrznymi bezpiecznikami ochronnymi. Ich celem jest ograniczenie skutków usterek wewnętrznych i ochrona otaczającej instalacji elektrycznej zgodnie z zaprojektowanym schematem zabezpieczeń.
Wartość znamionowa i koordynacja bezpiecznika powinna odpowiadać transformatorowi i sieci, a nie być wybierana niezależnie.
Uziemienie wtórne
Obwód wtórny zwykle wykorzystuje określony układ uziemienia w celu ustalenia znanego odniesienia i zmniejszenia ryzyka związanego z przypadkowym przeniesieniem potencjału z wtórnego na pierwotny.
Dokładna metoda uziemienia powinna być zgodna z projektem transformatora, przepisami elektrycznymi, filozofią ochrony i lokalnymi wymaganiami instalacyjnymi.
Identyfikacja terminala
Należy wyraźnie zidentyfikować zaciski pierwotne i wtórne. Nieprawidłowe okablowanie może mieć wpływ na polaryzację pomiaru, funkcje zabezpieczające i bezpieczeństwo personelu pracującego przy obwodzie wtórnym.
Bezpieczeństwo połączeń
Obwody wtórne należy poprowadzić i zabezpieczyć tak, aby nie uległy uszkodzeniu na skutek wibracji, ostrych krawędzi, ciepła, wilgoci lub zakłóceń mechanicznych.
Izolacja konserwacyjna
Personel zajmujący się konserwacją potrzebuje jasno określonej procedury izolowania powiązanego sprzętu pierwotnego i sprawdzania odpowiednich warunków przed przystąpieniem do pracy przy obwodzie wtórnym lub otaczającym sprzęcie.
- Potwierdź podstawową ochronę:Sprawdź bezpiecznik lub układ urządzenia zabezpieczającego zdefiniowany dla transformatora.
- Sprawdź uziemienie wtórne:Postępuj zgodnie z zatwierdzonymi ustaleniami dotyczącymi uziemienia i połączeń.
- Zidentyfikuj każdy terminal:Dopasuj okablowanie do zatwierdzonego schematu i tabliczki znamionowej transformatora.
- Chroń okablowanie wtórne:Trzymaj kable z dala od zagrożeń mechanicznych i środowiskowych.
- Postępuj zgodnie z procedurami izolacji:Konserwację należy przeprowadzać wyłącznie zgodnie z określoną procedurą bezpieczeństwa elektrycznego.
Bezpieczeństwo jest zatem obowiązkiem systemu. Konstrukcja produktu, instalacja, ochrona, uziemienie, dokumentacja i procedury operacyjne muszą się wzajemnie wspierać.
W jakich zastosowaniach wykorzystuje się pomiar napięcia przyrządu?
Pomiar napięcia jest wymagany w wielu częściach nowoczesnej infrastruktury elektrycznej. Dokładna konfiguracja transformatora zależy od napięcia sieciowego, środowiska fizycznego, wymagań dotyczących dokładności, schematu zabezpieczeń i rodzaju podłączonego sprzętu.
Obsługuje pomiar napięcia, ochronę, sterowanie, pomiary i monitorowanie obwodów wejściowych i wyjściowych.
Dostarcza sygnały napięciowe do silników, transformatorów, zasilaczy, systemów zabezpieczeń i monitorowania elektrycznego.
Obsługuje monitorowanie i ochronę napięcia w sieciach słonecznych, wiatrowych i innych sieciach związanych z wytwarzaniem.
Dostarcza sygnały pomiarowe dla systemów dystrybucji energii elektrycznej średniego napięcia obsługujących duże obiekty.
Pasuje do zespołów średniego napięcia, gdzie pomiary i zabezpieczenia przekaźników wymagają kontrolowanego sygnału napięciowego.
Dostarcza informacji o napięciu proporcjonalnym do monitorowania, sterowania, synchronizacji i automatyzacji systemów elektrycznych.
Aplikacje podstacji
Podstacje często wymagają sygnałów napięciowych do przekaźników zabezpieczeniowych, pomiarów, systemów sterowania i monitorowania operatora. Transformator może zatem stać się krytycznym interfejsem pomiędzy siecią pierwotną a sterownią.
Obiekty przemysłowe
Duże obiekty przemysłowe mogą posiadać kilka zasilaczy średniego napięcia obsługujących silniki, transformatory, urządzenia technologiczne i tablice rozdzielcze. Pomiar napięcia wspiera zarówno rutynowe monitorowanie, jak i funkcje ochronne.
Systemy energii odnawialnej
Instalacje fotowoltaiczne i wiatrowe wykorzystują systemy gromadzenia i transformacji energii elektrycznej, w których pomiar napięcia może wspomagać ochronę, monitorowanie, synchronizację i sterowanie siecią.
Zastosowania rozdzielnic
Kompaktowe konstrukcje z żywicy odlewanej można zintegrować z rozdzielnicami wewnętrznymi, w których konieczne jest zrównoważenie przestrzeni, izolacji, odporności na zanieczyszczenia i dostępności okablowania.
Budynki komercyjne
Duże obiekty komercyjne mogą wykorzystywać źródła zasilania średniego napięcia i wewnętrzne systemy dystrybucji. Pomiar napięcia przyrządu może dostarczyć informacji do systemów zarządzania energią i zabezpieczeń, przy jednoczesnym zachowaniu wymaganej separacji od obwodu pierwotnego.
We wszystkich tych zastosowaniach transformator powinien być dobierany w oparciu o rzeczywistą sieć elektryczną, a nie w oparciu o ogólną kategorię produktu.
Jakich typowych błędów przy wyborze należy unikać?
Wiele problemów pomiarowych zaczyna się na etapie specyfikacji. Transformator może mieć prawidłowe nominalne napięcie pierwotne, a mimo to być nieodpowiedni, ponieważ przekładnia wtórna, obciążenie, dokładność, izolacja, układ uzwojeń lub środowisko instalacji nie odpowiadają projektowi.
- Wybór wyłącznie według napięcia pierwotnego:Znaczenie ma również napięcie wtórne, dokładność, obciążenie, układ faz i izolacja.
- Ignorowanie dodatkowego obciążenia:Mierniki, przekaźniki, okablowanie i zaciski wspólnie obciążają obwód wtórny.
- Używanie nieprawidłowej konfiguracji uzwojenia:Ochrona i pomiary mogą wymagać oddzielnych obwodów wtórnych.
- Ignorowanie systemu neutralnego:Uziemienie i układ faz wpływają na odpowiednie podłączenie transformatora.
- Mieszanie wymagań wewnętrznych i zewnętrznych:Ochrona środowiska musi pasować do miejsca instalacji.
- Pominięcie koordynacji bezpieczników:Zabezpieczenie pierwotne powinno być skoordynowane z transformatorem i siecią elektryczną.
- Ignorując długość okablowania:Kable wtórne stanowią część całkowitego obciążenia i należy je uwzględnić w obliczeniach.
- Wybór bez schematu:Sam opis produktu może nie ujawniać pełnego układu faz i uzwojeń.
Problem tylko proporcji
Dwa produkty mogą mieć ten sam nominalny stosunek pierwotnego do wtórnego, ale inną dokładność, obciążenie, izolację, wymiary fizyczne lub układy połączeń.
Stosunek jest konieczny, ale nie wystarczający do pełnego porównania technicznego.
Problem „wszędzie ten sam produkt”.
Rozdzielnice wewnętrzne i podstacja napowietrzna mają zasadniczo różne wymagania środowiskowe. Korzystanie z jednej ogólnej konfiguracji bez oceny warunków w miejscu instalacji może stworzyć ryzyko, którego można uniknąć.
Niekompletny problem obwodu wtórnego
Inżynierowie czasami określają transformator bez pełnej identyfikacji liczników podłączonych za nim i przekaźników zabezpieczających. Może to utrudnić weryfikację rzeczywistych warunków obciążenia i dokładności.
Problem z dokumentacją
Dokumentacja techniczna powinna jasno przedstawiać zaciski uzwojenia, przełożenia, schemat połączeń, rodzaj izolacji, sposób montażu i warunki znamionowe. Niekompletna dokumentacja może niepotrzebnie utrudnić instalację i uruchomienie.
Co powinna zawierać profesjonalna specyfikacja techniczna?
Profesjonalna specyfikacja powinna zawierać wystarczającą ilość informacji dla inżynierów elektryków, zespołów zakupowych, producentów, instalatorów, personelu uruchamiającego i personelu konserwacyjnego, aby dokładnie zrozumieć, jaka konfiguracja transformatora jest wymagana.
| Obszar specyfikacji | Informacje do zdefiniowania | Dlaczego to ma znaczenie |
|---|---|---|
| System podstawowy | Napięcie znamionowe, częstotliwość, układ faz | Definiuje elektryczne środowisko pracy |
| System wtórny | Napięcie wtórne i układ uzwojeń | Pasuje do liczników, przekaźników i obwodów sterujących |
| Dokładność | Klasa dokładności i obowiązujące warunki pracy | Potwierdza przydatność do pomiarów lub ochrony |
| Ciężar | Znamionowe obciążenie wtórne i podłączone obciążenia | Obsługuje dokładne wyjście wtórne |
| Izolacja | System suchy, żywiczny, olejowy, gazowy lub inny | Odpowiada wymaganiom dotyczącym napięcia i ochrony środowiska |
| Instalacja | Wewnątrz lub na zewnątrz, wymiary montażowe, orientacja zacisków | Zapewnia kompatybilność fizyczną |
| Ochrona | Rozmieszczenie bezpieczników, uziemienie, połączenia przekaźników | Wspiera bezpieczną pracę systemu |
| Budowa | Obudowa, obudowa, uzwojenie, rdzeń, złącza | Zawiera pełny opis produktu |
| Testowanie | Rutynowa i obowiązująca weryfikacja działania | Wspiera jakość i akceptację uruchomienia |
Zacznij od sieci elektrycznej
Specyfikacja powinna najpierw określić podstawowy układ elektryczny. Obejmuje to napięcie, częstotliwość, konfigurację faz, układ uziemienia i zamierzony punkt pomiarowy.
Zdefiniuj każde wyjście wtórne
Każde uzwojenie wtórne powinno mieć określony cel. Uzwojenia pomiarowego i uzwojenia ochronnego nie należy traktować jako identyczne tylko dlatego, że oba generują niskie napięcie.
Zdefiniuj połączone obciążenie
Specyfikacja powinna określać liczniki, przekaźniki, przetworniki, sprzęt sterujący, listwy zaciskowe i przybliżone długości kabli. Całkowite podłączone obciążenie określa rzeczywisty stan obciążenia uzwojenia wtórnego.
Zdefiniuj wymagania dotyczące izolacji i ochrony środowiska
Miejsce instalacji powinno być wyraźnie określone. Systemy wewnętrzne i zewnętrzne mogą wymagać różnej izolacji, obudowy, obróbki powierzchni i charakterystyki środowiskowej.
Zdefiniuj wymiary fizyczne
Wymiary montażowe, położenie zacisków, otwory mocujące, całkowita wysokość, szerokość i głębokość mogą mieć krytyczne znaczenie, gdy transformator jest instalowany wewnątrz przedziału rozdzielnicy.
Definiowanie schematów okablowania i połączeń
Kontrolowany schemat powinien identyfikować zaciski pierwotne, zaciski wtórne, powiązania uzwojeń, punkty uziemiające i zewnętrzne zabezpieczenia.
Zdefiniuj inspekcję i testowanie
Testowanie powinno odpowiadać typowi transformatora i wymaganiom projektu. Rutynowe kontrole mogą obejmować parametry elektryczne, kontrole izolacji, powiązania uzwojeń i weryfikację funkcjonalności.
Potwierdź napięcie pierwotne, napięcie wtórne, częstotliwość, układ faz, system uziemienia, dokładność i obciążenie.
Potwierdź wymiary, pozycję montażową, orientację zacisków, rozmieszczenie obudowy i dostęp serwisowy.
Potwierdź ekspozycję wewnątrz lub na zewnątrz, wilgotność, zanieczyszczenie, temperaturę, wysokość nad poziomem morza i warunki korozji.
Potwierdź podstawowe bezpieczniki, wtórne uziemienie, połączenia przekaźników i zamierzoną filozofię ochrony.
Praktyczny proces selekcji
- Zdefiniuj sieć podstawową:Zidentyfikuj napięcie, częstotliwość, konfigurację faz, układ uziemienia i miejsce pomiaru.
- Zdefiniuj wymagania dodatkowe:Określ napięcie wtórne, liczbę uzwojeń i przeznaczenie każdego wyjścia.
- Określ dokładność:Dopasuj klasę dokładności do wymagań pomiarowych, monitorujących, ochronnych lub kontrolnych.
- Oblicz obciążenie:Uwzględnij liczniki, przekaźniki, okablowanie, zaciski, przetworniki i inny podłączony sprzęt.
- Wybierz izolację:Wybierz odpowiednią izolację suchą, żywiczną, olejową, gazową lub inną.
- Sprawdź środowisko:Oceń warunki wewnętrzne i zewnętrzne, wilgotność, zanieczyszczenie, temperaturę i wysokość nad poziomem morza.
- Sprawdź ochronę:Potwierdź rozmieszczenie bezpieczników, uziemienie i integrację obwodu zabezpieczającego.
- Sprawdź sprawność fizyczną:Potwierdź wymiary montażowe i rozmieszczenie zacisków w ramach końcowej instalacji.
- Sprawdź dokumentację:Upewnij się, że rysunki, dane z tabliczki znamionowej, schemat okablowania i specyfikacja techniczna opisują tę samą konfigurację.
Takie podejście tworzy jaśniejszą ścieżkę techniczną od projektu systemu do wyboru produktu. Zmniejsza także ryzyko, że pozornie mały szczegół, taki jak obciążenie lub lokalizacja terminala, stanie się problemem podczas instalacji.
O co powinni poprosić kupujący przed zatwierdzeniem?
- Rysunek wymiarowy:Sprawdź wymiary całkowite, punkty montażowe, zaciski i dostępną przestrzeń instalacyjną.
- Schemat połączeń:Sprawdź połączenia zacisków pierwotnych i wtórnych oraz punkty uziemienia.
- Informacje z tabliczki znamionowej:Potwierdź stosunek napięcia, częstotliwość, dokładność i inne charakterystyki znamionowe.
- Opis izolacji:Potwierdź konstrukcję dielektryka i zamierzone środowisko instalacji.
- Informacje o testowaniu:Potwierdź odpowiednie testy rutynowe lub wydajnościowe dla wybranej konfiguracji.
Często zadawane pytania
Do czego służy przekładnik napięciowy?
Redukuje wysokie napięcie pierwotne do proporcjonalnego napięcia wtórnego, odpowiedniego do pomiarów, pomiarów, zabezpieczeń, monitorowania i sterowania. Zapewnia także separację elektryczną pomiędzy obwodem wysokiego napięcia a urządzeniami wtórnymi.
Jaka jest różnica między transformatorem napięciowym a transformatorem mocy?
Transformator mocy przeznaczony jest przede wszystkim do przesyłania energii elektrycznej pomiędzy obwodami, natomiast przekładnik napięciowy przyrządu ma za zadanie dostarczać proporcjonalnego sygnału napięciowego do celów pomiarowych i ochronnych. Jego wyjście wtórne jest przeznaczone dla podłączonych przyrządów i sprzętu sterującego, a nie masowego przesyłania mocy.
Jak działa konstrukcja elektromagnetyczna?
Konstrukcja elektromagnetyczna wykorzystuje uzwojenia pierwotne i wtórne połączone przez rdzeń magnetyczny. Napięcie pierwotne wytwarza strumień magnetyczny, który indukuje proporcjonalne napięcie w uzwojeniu wtórnym.
Co oznacza współczynnik transformacji?
Przekładnia transformacji opisuje proporcjonalną zależność między napięciem pierwotnym i wtórnym. Umożliwia reprezentowanie wysokiego napięcia systemowego przez niższe napięcie wtórne, które może być przetwarzane przez mierniki i przekaźniki.
Dlaczego klasa dokładności ma znaczenie?
Klasa dokładności określa dopuszczalny błąd pomiaru w określonych warunkach. Aplikacje pomiarowe, monitorujące i zabezpieczające mogą mieć różne wymagania, dlatego wybrana klasa powinna odpowiadać zamierzonej funkcji.
Co to jest obciążenie w obwodzie wtórnym?
Obciążenie to obciążenie podłączone do uzwojenia wtórnego. Obejmuje urządzenia takie jak liczniki, przekaźniki zabezpieczające, przetworniki, zaciski i kable łączące. Całkowite obciążenie może mieć wpływ na wydajność i dokładność drugorzędną.
Dlaczego transformator może mieć wiele uzwojeń wtórnych?
Wiele uzwojeń wtórnych może umożliwić oddzielnym obwodom wykonywanie różnych funkcji. Na przykład jedno uzwojenie może służyć do pomiaru, podczas gdy drugie obsługuje ochronę lub inne określone zastosowanie.
Jaka jest różnica między konstrukcją suchą a konstrukcją z żywicy lanej?
W obu przypadkach unika się konwencjonalnej izolacji cieczowej, ale w konstrukcji z żywicy odlewanej wykorzystuje się żywicę epoksydową do hermetyzacji wybranych komponentów. Może to stworzyć szczelną, stabilną mechanicznie konstrukcję o użytecznej odporności na wilgoć i zanieczyszczenia w odpowiednich zastosowaniach wewnętrznych.
Kiedy wymagana jest konfiguracja zewnętrzna?
Konfigurację zewnętrzną stosuje się, gdy transformator jest zainstalowany w odsłoniętym miejscu, takim jak podstacja zewnętrzna. Projekt powinien uwzględniać deszcz, wilgotność, wahania temperatury, zanieczyszczenie, ekspozycję na promieniowanie ultrafioletowe i inne warunki panujące w miejscu montażu.
Czy ten sam transformator może być używany wewnątrz i na zewnątrz?
Nie koniecznie. Parametry elektryczne mogą wydawać się podobne, ale obudowa, izolacja, ochrona powierzchni, odporność na warunki środowiskowe i wymagania montażowe mogą znacznie różnić się w przypadku instalacji wewnętrznych i zewnętrznych.
Co to jest pojemnościowy przekładnik napięciowy?
Pojemnościowy przekładnik napięciowy wykorzystuje pojemnościowy podział napięcia wraz z sekcją transformatora w celu uzyskania skalowanego sygnału napięciowego. Można go stosować w odpowiednich zastosowaniach związanych z pomiarami i zabezpieczeniami wysokiego napięcia, a także może obsługiwać określone funkcje komunikacyjne, w zależności od projektu.
Co to jest elektroniczny przekładnik napięciowy?
Elektroniczny przekładnik napięciowy lub czujnik wykorzystuje element czujnikowy i elektroniczną konwersję sygnału, aby zapewnić proporcjonalną moc wyjściową. Jego specyfikacja musi uwzględniać technologię czujnika, interfejs wyjściowy, dokładność, wymagania dotyczące zasilania, warunki środowiskowe i kompatybilność urządzeń końcowych.
W jaki sposób przekładnik napięciowy wspomaga ochronę przekaźnika?
Dostarcza skalowany sygnał napięciowy do przekaźników zabezpieczeniowych. W zależności od schematu zabezpieczeń przekaźnik może wykorzystywać ten sygnał do takich funkcji, jak przepięcie, podnapięcie, logika kierunkowa, synchronizacja lub inne obliczenia zabezpieczeń specyficzne dla aplikacji.
Dlaczego uziemienie wtórne jest ważne?
Zdefiniowany układ uziemienia wtórnego ustanawia kontrolowane odniesienie elektryczne i wspiera bezpieczeństwo obwodu wtórnego. Dokładna metoda uziemienia powinna być zgodna z konstrukcją sprzętu i obowiązującymi wymaganiami elektrycznymi.
Dlaczego w zestawie może znajdować się bezpiecznik wysokiego napięcia?
Bezpiecznik może zapewnić ochronę transformatora po stronie pierwotnej i pomóc ograniczyć skutki niektórych usterek wewnętrznych. Jego parametry i koordynacja powinny być dostosowane do transformatora i otaczającej sieci elektrycznej.
Jakie dane techniczne należy sprawdzić przed złożeniem zamówienia?
Ważne informacje obejmują napięcie pierwotne, napięcie wtórne, częstotliwość, konfigurację faz, układ uziemienia, klasę dokładności, obciążenie, konfigurację uzwojeń, typ izolacji, miejsce instalacji, wymiary, rozmieszczenie zacisków, wymagania dotyczące ochrony i obowiązujące wymagania testowe.
Czy przekładnik napięciowy można dostosować do konkretnego projektu rozdzielnicy?
Konfiguracje specyficzne dla projektu mogą obejmować stosunek napięcia, układ uzwojenia wtórnego, wymiary montażowe, konfigurację zacisków, konstrukcję izolacji, integrację bezpiecznika i inne określone wymagania techniczne. Projekty niestandardowe powinny być kontrolowane na podstawie zatwierdzonych rysunków i specyfikacji technicznych.
Dlaczego transformator i przekaźnik lub licznik należy określać razem?
Urządzenie wtórne stanowi część rzeczywistego obciążenia transformatora i określa wymaganą charakterystykę sygnału. Koordynacja transformatora z podłączonym licznikiem lub przekaźnikiem pomaga zapewnić, że współczynnik, dokładność, obciążenie i warunki okablowania są odpowiednie dla całego łańcucha pomiarowego.
W jaki sposób lepszy pomiar napięcia może wzmocnić ochronę systemu elektroenergetycznego?
Wiarygodne informacje o napięciu są jednym z fundamentów nowoczesnej ochrony i sterowania elektrycznego. Operatorzy muszą wiedzieć, co dzieje się w sieci podstawowej, liczniki potrzebują stabilnych sygnałów pomiarowych, a przekaźniki zabezpieczające potrzebują niezawodnych wejść elektrycznych przy podejmowaniu decyzji o nietypowych warunkach.
Technologia przekładników przyrządowych tworzy pomost pomiędzy tymi wymaganiami a układem elektrycznym wysokiego napięcia. Zapewniając proporcjonalny sygnał wtórny i separację elektryczną, sprzęt umożliwia pracę urządzeń pomiarowych i zabezpieczających przy możliwym do kontrolowania napięciu, pozostając jednocześnie funkcjonalnie podłączonym do sieci pierwotnej.
Proces selekcji powinien rozpocząć się od faktycznego zgłoszenia. Napięcie pierwotne, napięcie wtórne, częstotliwość, konfiguracja faz, układ uziemienia, dokładność, obciążenie, liczba uzwojeń, izolacja, środowisko instalacji, ochrona i wymiary fizyczne powinny zostać określone przed sfinalizowaniem produktu.
Wybór technologii również ma znaczenie. Systemy elektromagnetyczne nadal mają szerokie zastosowanie w pomiarach i zabezpieczeniach średniego napięcia. Konstrukcje pojemnościowe mogą zapewnić odpowiednie rozwiązania dla niektórych zastosowań wyższego napięcia, podczas gdy technologie czujników elektronicznych mogą wspierać coraz bardziej cyfrowe architektury elektryczne.
Warunki środowiskowe i mechaniczne należy uwzględnić z równą uwagą. Urządzenia wewnętrzne mogą pracować w kontrolowanym środowisku rozdzielnicy, podczas gdy jednostki zewnętrzne muszą stawić czoła pogodzie, zanieczyszczeniom, zmianom temperatury i ekspozycji na promieniowanie ultrafioletowe.
Dla producentów i zespołów projektowych dokładna dokumentacja jest tak samo ważna jak sam sprzęt. Rysunki wymiarowe, schematy uzwojeń, informacje z tabliczki znamionowej, identyfikacja zacisków, szczegóły izolacji, informacje dotyczące testowania i instrukcje instalacji umożliwiają prawidłową integrację transformatora z końcowym systemem elektrycznym.
Ostatecznie odpowiednio określonyTransformator napięciato coś więcej niż element pomiarowy. Jest to interfejs pomiędzy podstawową siecią elektroenergetyczną a systemami pomiarowymi, zabezpieczającymi, monitorującymi i sterującymi, dzięki którym nowoczesna infrastruktura elektryczna jest możliwa do obserwacji i zarządzania.
Potrzebujesz rozwiązania do pomiaru napięcia dla swojego systemu zasilania?
Przyjdźobsługuje rozwiązania pomiaru napięcia specyficzne dla aplikacji, obejmujące konfiguracje wewnętrzne i zewnętrzne, układy uzwojeń, systemy izolacji, wymagania dotyczące ochrony i niestandardowe specyfikacje techniczne. W przypadku wymagań projektowych i dyskusji technicznych,skontaktuj się z nami.
