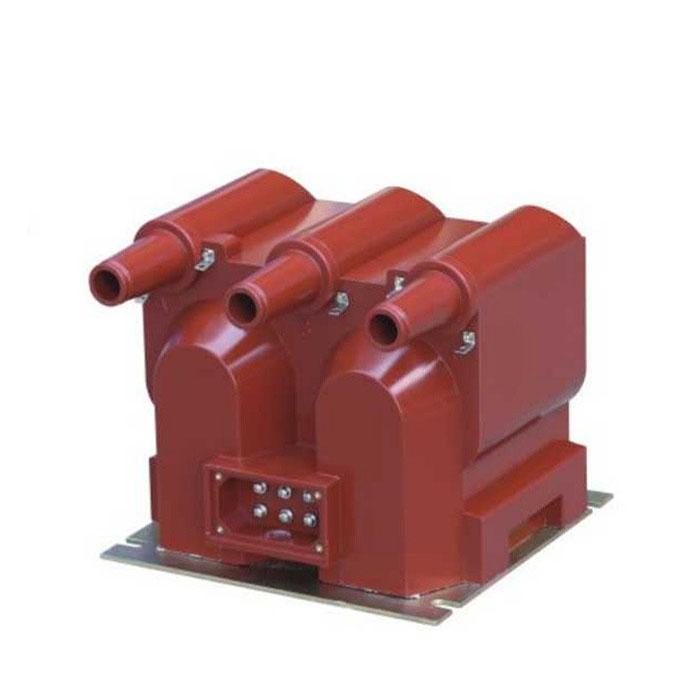

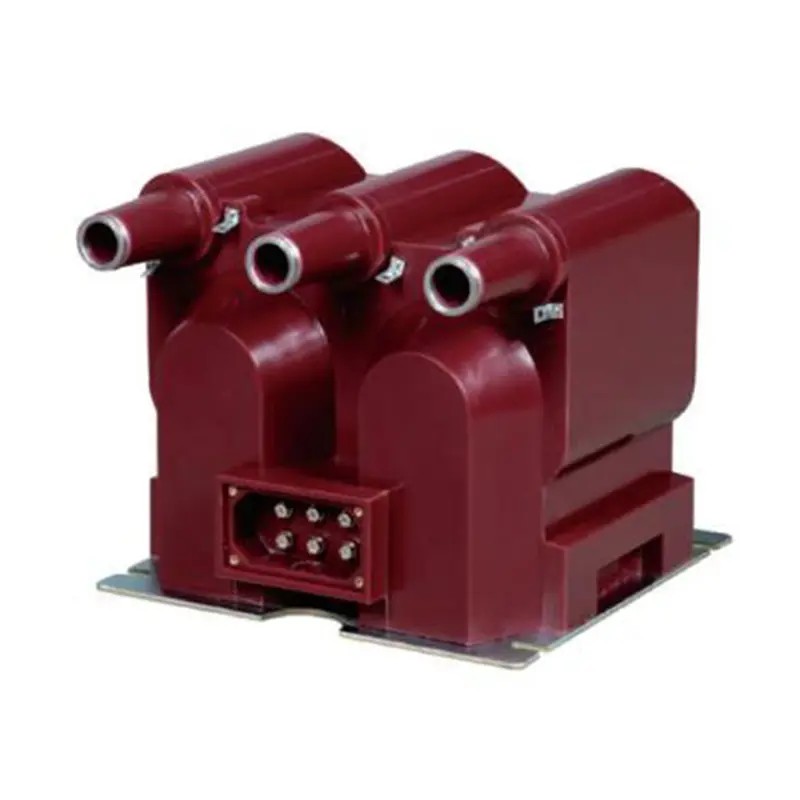

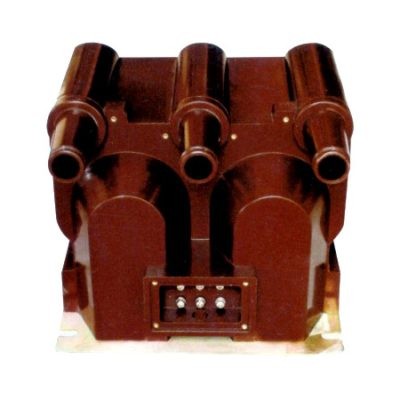

Jako profesjonalny producent w Chinach, Comewill chciałby zapewnić Państwu wysokiej jakości transformator napięciowy JSZV12-10R. Oprócz możliwości adaptacji strukturalnej transformator wyróżnia się bezpieczeństwem operacyjnym i ciągłością. Cechą wyróżniającą jest konstrukcja bezpieczników z możliwością wymiany podczas pracy — uzwojenia pierwotne faz A, B i C są zintegrowane z bezpiecznikami przeciwzwarciowymi, które można wymieniać za pośrednictwem zacisku wtórnego bez przerywania pracy systemu.
JSZV12-10R zaprojektowano tak, aby dostosować się do zróżnicowanych warunków panujących na miejscu. Obsługuje standardową konfigurację okablowania trójfazowego typu „V” i można go wygodnie zdemontować na dwie niezależne jednostki jednofazowe, zapewniając elastyczność instalacji i projektowania systemu.
Transformator napięciowy JSZV12-10R został zaprojektowany specjalnie, aby spełnić rygorystyczne wymagania wewnętrznych systemów zasilania 10 kV, łącząc dokładność pomiaru z niezawodnością działania.

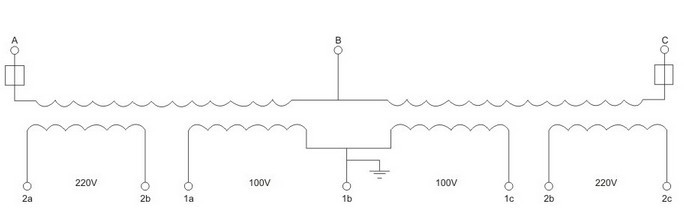

1. Funkcja podwójnego wyjścia dodatkowego:
Wyjście 100 V: Zaprojektowane do bardzo precyzyjnego pomiaru napięcia i pomiaru energii.
Wyjście 220 V: Służy jako niezawodne zasilanie pomocnicze mechanizmów sterujących, zmniejszając potrzebę stosowania dodatkowych elementów zasilających.
2. Doskonała izolacja i trwałość:
W pełni uszczelnione wysokiej jakości żywicą epoksydową, oferujące wyjątkową odporność na wilgoć, wytrzymałość izolacji i ochronę przed starzeniem - idealne do złożonych środowisk wewnętrznych lub o wysokiej wilgotności.
Zbudowany z wysokiej jakości rdzeni z blachy krzemowej walcowanej na zimno, aby zapewnić niskie straty i stabilną pracę.
3. Kompleksowa ochrona bezpieczeństwa:
Wbudowane bezpieczniki na wszystkich uzwojeniach pierwotnych zapewniają solidną ochronę przed zwarciem.
Wymiana bezpiecznika jest prosta i nie wymaga wyłączania systemu, zapewniając maksymalny czas pracy.

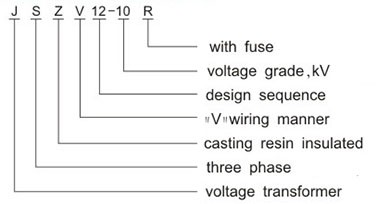

| Kod | Oznaczający | Opis |
| J | Transformator napięcia | Identyfikuje kategorię sprzętu w celu natychmiastowego rozpoznania. |
| S | Trójfazowy | Zaprojektowany dla trójfazowych systemów zasilania, aby spełnić potrzeby pomiarów wieloobwodowych i zabezpieczeń. |
| Z | Izolacja z żywicy epoksydowej | Oznacza całkowicie odlany proces izolacji zapewniający zwiększoną odporność na wilgoć i trwałość. |
| V | Okablowanie typu V | Wskazuje konfigurację okablowania, zapewniając elastyczność instalacji. |
| 12-10 | Projekt i napięcie znamionowe | 12 to seria projektowa; 10 oznacza napięcie znamionowe (10 kV), dokładnie odpowiadające wymaganiom systemu. |
| R | Z bezpiecznikiem | Oznacza zintegrowaną ochronę przeciwzwarciową zapewniającą większe bezpieczeństwo pracy. |
Aby zapewnić długoterminową stabilność i niezawodność, transformator napięciowy JSZV12-10R został zaprojektowany do pracy w następujących parametrach środowiskowych. Jako profesjonalna fabryka posiadająca głęboką wiedzę specjalistyczną w zakresie produkcji, Comewill może również zapewnić niestandardowe adaptacje do niestandardowych warunków.
Zakres temperatur: -5°C do +40°C
Wysokość: ≤ 1000 m (dostępne rozwiązania niestandardowe dla instalacji na dużych wysokościach)
Wilgotność względna: ≤ 80%
Otaczające środowisko: wolne od żrących gazów, oparów lub przewodzącego pyłu (np. węgla lub proszku metalicznego)
Wibracje i uderzenia: Miejsce montażu musi być wolne od silnych wibracji i wstrząsów mechanicznych.
formularz 1:dane techniczne przekładnika napięciowego do pomiaru
| Typ | Znamionowy stosunek napięcia (V) | Klasa dokładności i moc znamionowa (VA) | Maksymalna moc wyjściowa (VA) | znamionowy poziom izolacji (kV) | |
|
|
|||||
| klasa 0,2 | klasa 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Typ | Znamionowy stosunek napięcia (V) | Klasa dokładności i moc znamionowa (VA) | Maksymalna moc wyjściowa (VA) | znamionowy poziom izolacji (kV) | |
|
|
|||||
| klasa 0,2 | klasa 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
forma 2: parametry techniczne transformatora napięcia dla mocy roboczej wyłącznika
| Typ | Znamionowy współczynnik napięcia (V) | Klasa dokładności i moc wyjściowa (VA) | Krótki czas Maksymalna moc wyjściowa (VA) | znamionowy poziom izolacji (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Uwagi: W przypadku zasilania wyłącznika napięcie wytrzymywane nie powinno przekraczać 15%
