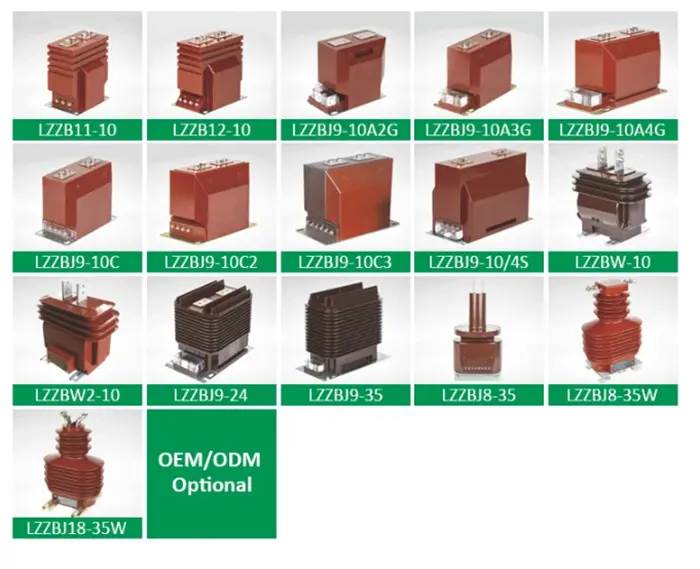

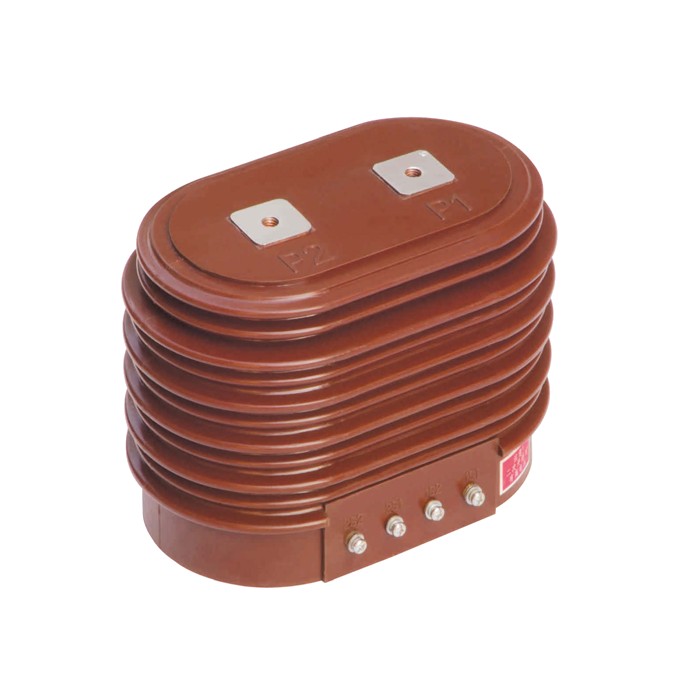

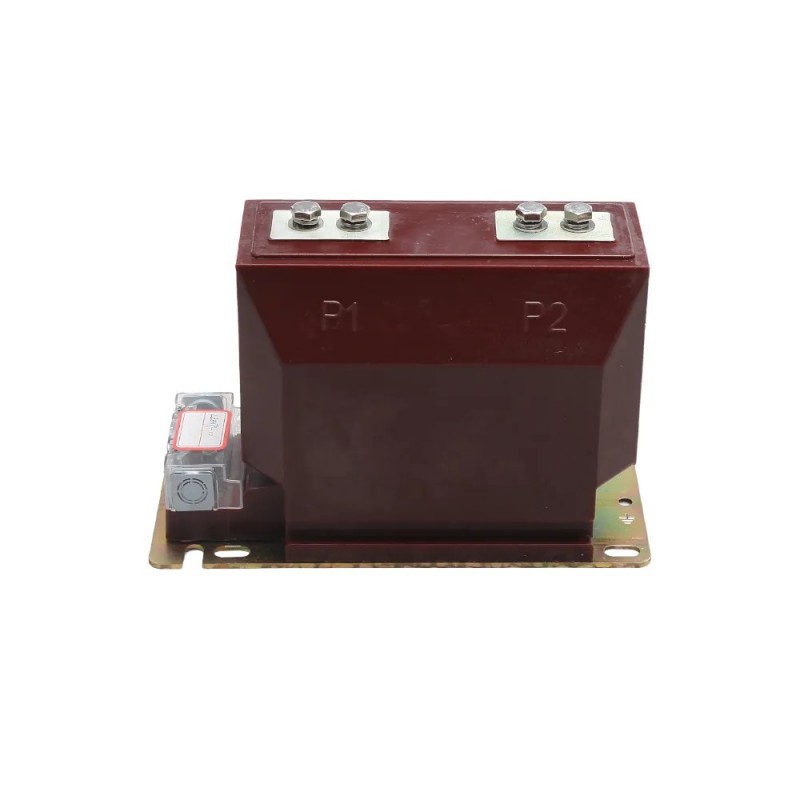

Przyjdź, zaufany producent i dostawca elektrycznych urządzeń pomiarowych i zabezpieczających w Chinach, zapewniaWewnętrzny przekładnik prądowy (CT) 0,72–40,5 kVdo zastosowań przemysłowych, handlowych i użyteczności publicznej.
Wewnętrzny przekładnik prądowy 0,72–40,5 kVdziała w oparciu o indukcję elektromagnetyczną, przekształcając wysokie prądy pierwotne w niższe, mierzalne prądy wtórne, aby umożliwić dokładne pomiary i ochronę.
1. Indukcja elektromagnetyczna: Prąd przemienny przepływający przez przewód pierwotny wytwarza pole magnetyczne w żelaznym rdzeniu, indukując prąd proporcjonalny w uzwojeniu wtórnym (np. stosunek 1000:1).
2. Izolacja sygnału: Prąd wtórny (zwykle 5 A lub 1 A) jest izolowany od obwodu pierwotnego wysokiego napięcia, zapewniając bezpieczeństwo personelu i sprzętu.
3. Kontrola dokładności: Materiały o wysokiej przewodności magnetycznej, takie jak blachy ze stali krzemowej lub stopy nanokrystaliczne, minimalizują straty histerezy, osiągając precyzję do poziomu 0,2 (błąd ± 0,2%), zgodnie z normami IEC 60044-1.

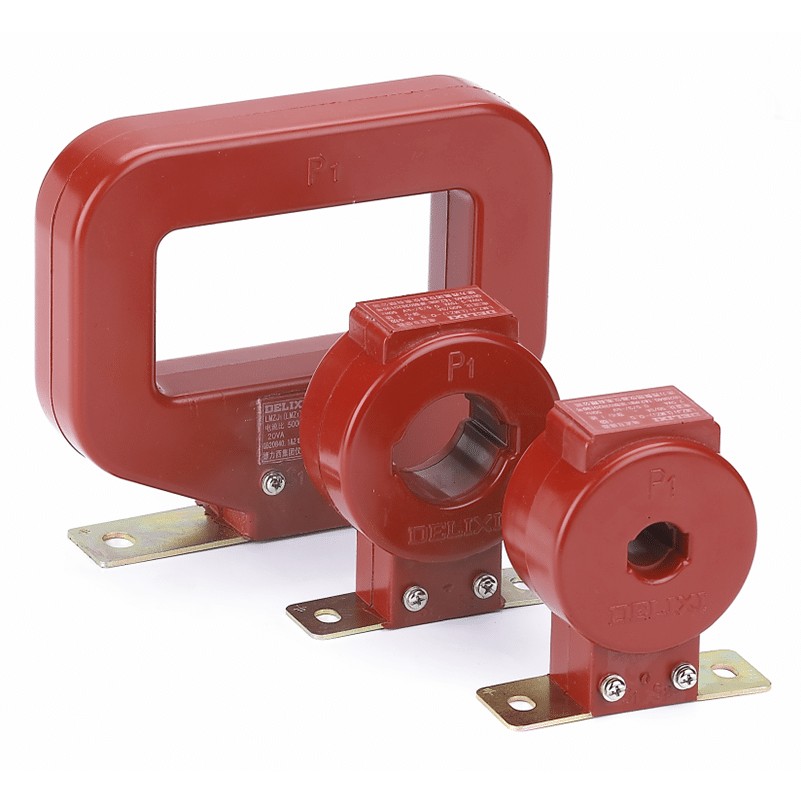

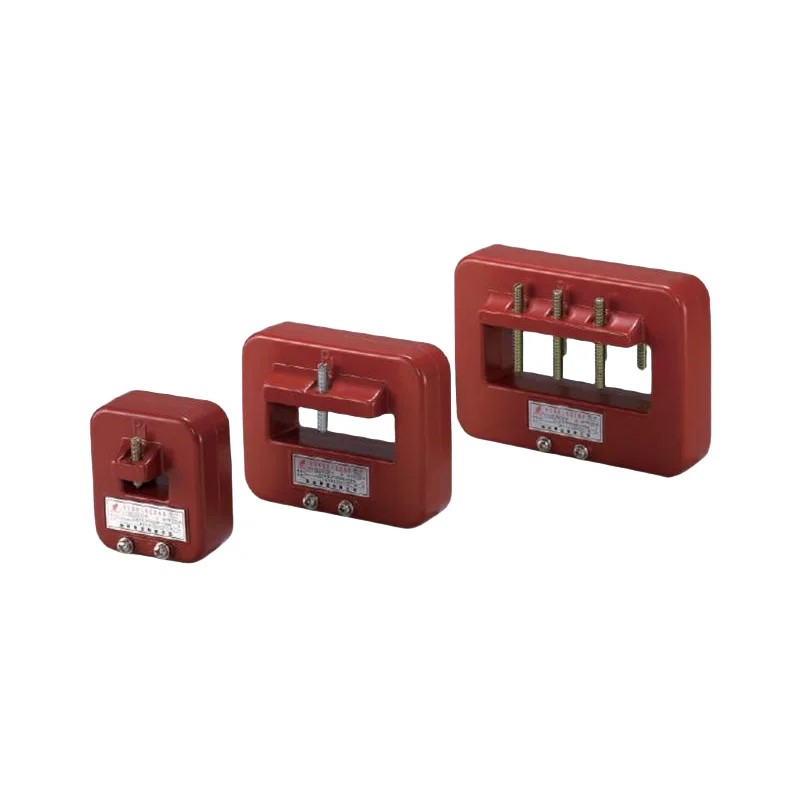

1. Elektromagnetyczny przekładnik prądowy
Cechy: Żelazny rdzeń z uzwojeniem, ekonomiczny, bardzo stabilny.
Zastosowania: Systemy dystrybucyjne poniżej 10 kV, np. przemysłowe lub komercyjne pomiary energii elektrycznej.
Parametry Przykład: Znamionowy współczynnik prądu 200/5 A, impedancja obciążenia 2,5 Ω (GB/T 20840.2-2014).
2. Elektroniczny CT
Cechy: Wykorzystuje elementy Halla lub czujniki światłowodowe, szerokie pasmo częstotliwości (0,1 Hz – 1 MHz), dużą odporność na zakłócenia elektromagnetyczne.
Zastosowania: Nowa generacja energii, systemy trakcji kolejowej dużych prędkości.
3. Cewka Rogowskiego
Cechy: Konstrukcja bezrdzeniowa, wysoka liniowość, odpowiednia do pomiaru prądu przejściowego.
Parametry Przykład: Sygnał wyjściowy 0,333 V/kA, błąd liniowy <±0,1% (IEEE C57.13-2016).
Pomiar energii elektrycznej
Bardzo precyzyjne liczniki przemysłowe lub komercyjne, zwykle wymagające dokładności 0,5 S (± 0,5%), zgodnie z DL/T 725-2013.
Ochrona przekaźnika
Zabezpieczenie nadprądowe lub różnicowe; przekładniki prądowe muszą spełniać określone granice błędu (np. 5P20, błąd ≤5% przy 20× prądzie znamionowym).
Monitoring przemysłowy
Zastosowania wymagające wysokiej częstotliwości lub dużych prędkości (np. huty stali, piece indukcyjne) wymagają elektronicznych przekładników prądowych o charakterystyce częstotliwościowej >10 kHz.
Prąd znamionowy: Wybierz 1,2–1,5 × prąd obciążenia, aby uzyskać optymalną ochronę.
Poziom dokładności: użyj 0,2 do pomiaru przekładników prądowych; 5P/10P dla przekładników prądowych zabezpieczających.
Unikaj otwartego obwodu na wtórnym: może generować niebezpieczne napięcie kV.
Kontrola izolacji: Regularnie sprawdzaj, czy rezystancja izolacjiWewnętrzny przekładnik prądowy 0,72–40,5 kVwynosi ≥1MΩ.
Dopasowanie scenariusza: Wybierz typ przekładnika prądowego (elektromagnetyczny, elektroniczny, Rogowski) w oparciu o potrzeby aplikacji, dokładność, koszt i niezawodność.
