Wyłączniki próżniowe (VCB)stały się złotym standardem w zakresie ochrony średniego napięcia, oferując szybkie wygaszanie łuku, zerową emisję gazów cieplarnianych i minimalną konserwację. Ten obszerny przewodnik odpowiada na najważniejsze pytania: Jak działają VCB? Jakie są ich główne elementy? Czym się różnią od styczników próżniowych? I dlaczego są one preferowaną technologią dla przedsiębiorstw użyteczności publicznej, przemysłu i odnawialnych źródeł energii? Dzięki spostrzeżeniom wiodącego producentaPrzyjdźten artykuł wyposaża inżynierów i nabywców w wiedzę niezbędną do wyboru odpowiedniego VCB do ich zastosowania.
Skuteczność wyłącznika próżniowego polega na wykorzystaniu wysokiej próżni — jednego z najlepszych znanych izolatorów elektrycznych — do gaszenia łuków. Kiedy styki VCB się rozdzielają, powstający łuk zostaje szybko wygaszony, ponieważ prawie nie ma w nim cząsteczek gazu, które mogłyby podtrzymać plazmę. Skutkuje to czasem przerwania krótszym niż połowa cyklu przebiegu prądu przemiennego, minimalizując energię zwarciową i chroniąc urządzenia znajdujące się dalej. Ponadto VCB są ekologicznie lepsze od wyłączników SF₆, ponieważ nie emitują gazów cieplarnianych, co czyni je kluczową technologią dla zrównoważonych sieci energetycznych.
Działanie AVCBmożna podzielić na serię szybkich i precyzyjnych kroków:
Cały ten proces odbywa się w ciągu mikrosekund, dzięki czemu wyłączniki VCB są wyjątkowo szybkie i niezawodne zarówno w przypadku przełączania prądu obciążenia, jak i zwarcia.
Wysokiej jakości VCB to zespół kilku kluczowych komponentów:
Chociaż oba wykorzystują przerywacze próżniowe, VCB i styczniki próżniowe służą różnym celom. Poniższa tabela wyjaśnia najważniejsze różnice.
| Funkcja | Wyłącznik próżniowy (VCB) | Stycznik próżniowy |
|---|---|---|
| Podstawowa rola | Ochrona przed prądami zakłóceniowymi (zwarcia) i rzadkim przełączaniem. | Częste przełączanie operacyjne obciążeń, takich jak silniki i grzejniki. |
| Zakres napięcia | 3 kV do 36 kV (do 40,5 kV dla modeli specjalistycznych). | Do 15 kV, typowo od 200 A do 630 A. |
| Typowe obciążenia | Transformatory, generatory, kondensatory, duże silniki, zasilacze dystrybucyjne. | Silniki, oświetlenie, obwody grzewcze i często przełączane urządzenia. |
| Częstotliwość przełączania | Rzadkie (ochrona i izolacja). | Bardzo częste (tysiące operacji). |
| Ocena zwarciowa | Wysoki (typowo 20 kA do 50 kA). | Niższy (do 10 kA). |
Wyłączniki próżniowe oferują przekonujący zestaw korzyści, które czynią je preferowanym wyborem w zastosowaniach średniego napięcia:
VCB są dostępne w kilku konfiguracjach dostosowanych do różnych środowisk i potrzeb operacyjnych.

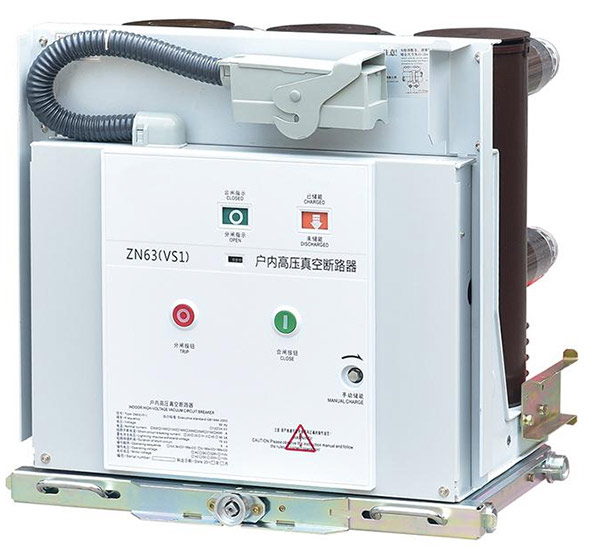

Kompaktowe jednostki przeznaczone do montażu w rozdzielnicach w fabrykach, budynkach komercyjnych i podstacjach wewnętrznych. Przykładami są szeroko stosowane typy stacjonarne i wysuwne VS1-12.
Modele odporne na warunki atmosferyczne przeznaczone dla podstacji i sieci przesyłowych, odporne na deszcz, wiatr i ekstremalne temperatury.
VCB są niezbędne w szerokim spektrum branż i infrastruktury:
A1: Podstawową różnicą jest środek gaszący łuk — VCB wykorzystują próżnię, podczas gdy wyłączniki SF₆ wykorzystują gaz pod ciśnieniem. VCB są bardziej przyjazne dla środowiska (nie emitują gazów cieplarnianych), umożliwiają szybszy odzysk dielektryka i wymagają mniej konserwacji w zastosowaniach średniego napięcia.
A2: Przerywacz próżniowy jest uszczelniony na całe życie, zwykle trwa 10–20 lat w normalnych warunkach. Trwałość mechaniczna mechanizmu operacyjnego często przekracza 30 000 operacji.
Odpowiedź 3: Tak, ale zalecane są specjalistyczne wyłączniki VCB z przełączaniem kondensatorów i kontrolowanym przełączaniem w celu zminimalizowania uderzeń wstępnych, prądów rozruchowych i ponownych uderzeń, zapewniając trwałość styków i stabilność systemu.
Odpowiedź 4: Rutynowa konserwacja koncentruje się na mechanizmie napędowym, połączeniach elektrycznych i obwodach sterujących, a nie na samej komorze próżniowej. Typowe zadania obejmują kontrolę wizualną, pomiar rezystancji styków i testy działania mechanicznego co 3–5 lat.
Odpowiedź 5: Absolutnie. Zewnętrzne wyłączniki VCB zostały specjalnie zaprojektowane z obudowami odpornymi na warunki atmosferyczne, wysokiej jakości izolatorami i powłoką antykorozyjną, aby wytrzymać trudne warunki środowiskowe.
Wyłączniki próżniowe są wyraźnym zwycięzcą w dziedzinie nowoczesnej dystrybucji energii średniego napięcia, łącząc doskonałą wydajność, odpowiedzialność za środowisko i długoterminową niezawodność. W miarę wycofywania się branży z SF₆ zapotrzebowanie na wysokiej jakości VCB będzie rosło. Wybór zaufanego producenta ma kluczowe znaczenie dla zapewnienia stałej wydajności i bezpieczeństwa sprzętu.
Przyjdź, wiodąca fabryka i dostawca z siedzibą w Chinach, oferuje kompleksową gamę VCB do zastosowań wewnętrznych, zewnętrznych i specjalistycznych. Nasze produkty są projektowane z precyzją, rygorystycznie testowane i dostępne zarówno w przypadku zamówień magazynowych, jak i niestandardowych projektów hurtowych. Wybierając firmę Comewill, zyskujesz bezpośrednie ceny fabryczne, wiedzę techniczną i szybką obsługę klienta.
