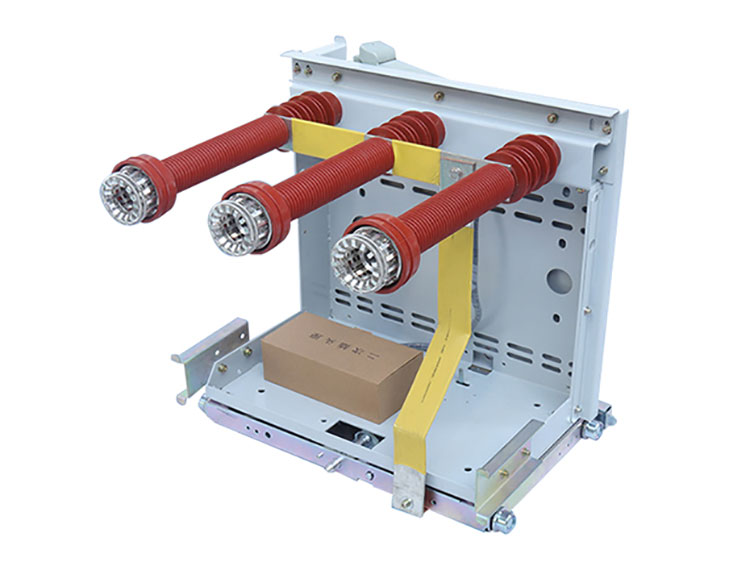

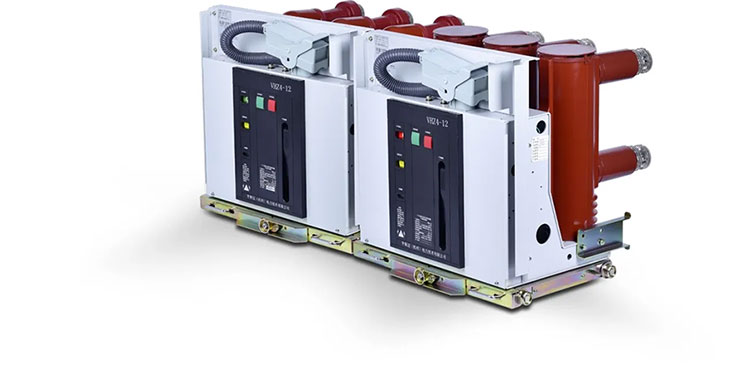

Przyjdź, chiński producent i dostawca, zapewnia jakośćZewnętrzny wyłącznik próżniowy, który przerywa prądy zwarciowe za pomocą próżniowej komory gaszącej łuk i mechanizmu sprężynowego lub elektromagnetycznego. Dzięki zwartej konstrukcji, szybkiemu przerywaniu łuku i dużym możliwościom dostosowania do środowiska, wyłączniki te są powszechnie instalowane w zewnętrznych sieciach elektrycznych o napięciu znamionowym zwykle w zakresie od 5 kV do 40,5 kV.
Zewnętrzny wyłącznik próżniowy jest przeznaczony do instalacji w otwartych środowiskach dystrybucji energii. Wykorzystuje przerywacz próżniowy jako środek gaszący łuk i działa poprzez sprężynę lub mechanizm elektromagnetyczny w celu otwierania i zamykania obwodu elektrycznego.
Kiedy wystąpi usterka, styki rozdzielają się w komorze próżniowej i tworzy się łuk elektryczny. Ponieważ w środowisku panuje wysoka próżnia, łuk szybko gaśnie, a prąd zostaje bezpiecznie przerwany. Wyłączniki te są powszechnie stosowane w podstacjach zewnętrznych, systemach dystrybucyjnych montowanych na słupach i infrastrukturze sieciowej.
DziałanieZewnętrzny wyłącznik próżniowyskłada się głównie z dwóch części: przerywacza próżni i mechanizmu operacyjnego.
Przerwanie łuku próżniowego
Kiedy wyłącznik się otwiera, pomiędzy stykami oddzielającymi tworzy się łuk. W komorze próżniowej łuk szybko się rozprasza, ponieważ prawie nie ma w nim cząstek gazu, które mogłyby go podtrzymać.
Mechanizm magazynowania energii
Mechanizm sprężynowy magazynuje energię mechaniczną i uwalnia ją podczas pracy, powodując szybki ruch styków i przerywanie prądu.
Szybki czas działania
Typowy czas otwarcia wynosi ≤45 ms, co pozwala wyłącznikowi na izolowanie zwarć, zanim uszkodzenie sprzętu rozprzestrzeni się w systemie.
Profesjonalna chińska fabryka produkująca zewnętrzne wyłączniki próżniowe zwykle postępuje zgodnie ze standardowymi wskaźnikami technicznymi stosowanymi w sieciach dystrybucyjnych.
Napięcie znamionowe
Typowe poziomy obejmują 12 kV, 24 kV i 40,5 kV.
Prąd znamionowy
Typowy prąd znamionowy mieści się w zakresie od 630 A do 1600 A, w zależności od wydajności systemu.
Prąd wyłączający zwarcie
Większość wyłączników obsługuje zdolność przerywania od 20 kA do 31,5 kA.
Warunki środowiskowe
Sprzęt zewnętrzny zazwyczaj działa w temperaturze od -40°C do +40°C i jest zaprojektowany tak, aby był odporny na zanieczyszczenia w zanieczyszczonym środowisku.
Życie mechaniczne
Żywotność mechaniczna wielu wyłączników sięga 10 000 lub więcej operacji.
Prawidłowa instalacja pomaga zapewnić stabilną pracę zewnętrznego wyłącznika próżniowego w terenie.
Konstrukcja montażowa
Młot jest mocowany na dedykowanej ramie stalowej lub konstrukcji słupowej, zwykle instalowanej na wysokości 4 metrów lub wyższej.
Montaż komponentów
Elementy instaluje się sekwencyjnie: rama konstrukcyjna → izolator wsporczy → przerywacz próżniowy → połączenia szyn zbiorczych.
Podłączenie elektryczne
Odstępy między przewodami wyjściowymi i odległość między biegunami muszą być zgodne ze standardami projektowymi, a połączenia zacisków należy zabezpieczyć smarem antykorozyjnym.
1. Szybkie wygaszanie łuku
Technologia przerywania próżni umożliwia szybkie tłumienie łuku i zmniejsza ryzyko uszkodzenia sprzętu.
2. Projekt przyjazny dla środowiska
Nie jest wymagany olej izolacyjny ani gaz SF6, co pozwala uniknąć wycieków lub emisji.
3. Niskie wymagania konserwacyjne
Uszczelniona komora próżniowa zmniejsza zużycie styków wewnętrznych i minimalizuje rutynowe serwisowanie.
4. Kompaktowa i lekka konstrukcja
W porównaniu z tradycyjnymi wyłącznikami olejowymi konstrukcja jest mniejsza i łatwiejsza w transporcie i montażu.
5. Adaptacja do warunków zewnętrznych
Kompozytowe materiały izolacyjne, takie jak kauczuk silikonowy lub żywica epoksydowa, są odporne na rozgorzenie zanieczyszczeń, promieniowanie ultrafioletowe i zmiany temperatury.
