Podczas działania naszego systemu zasilania, po wystąpieniu prądu uziemiającego o zerowej sekwencji, wysokiej jakości kwadratowy przekładnik prądowy o zerowej sekwencji zerowej firmy Comewill firmy Comewill może bezproblemowo współpracować z urządzeniami zabezpieczającymi przekaźniki i systemami sygnalizacyjnymi, stabilnie wyzwalać działanie elementów urządzenia oraz realizować funkcje ochrony i monitorowania. Jego cecha braku wyboru sprzętu i stabilne połączenie pozwala kupującym uniknąć martwienia się problemami adaptacyjnymi, co jest również jednym z kluczowych powodów, dla których stał się popularny w zamówieniach.
Jeśli w obwodzie wystąpi porażenie prądem elektrycznym lub usterka wycieku, strona wtórna transformatora natychmiast zareaguje i wyprowadzi prąd składowej zerowej. W tym momencie urządzenia podłączone do linii wtórnej natychmiast aktywują mechanizm ochronny – albo automatycznie odcinają zasilanie, aby zapobiec rozszerzaniu się zwarcia; Natychmiast wyślij sygnał alarmowy, aby przypomnieć personelowi o konieczności terminowego zajęcia się tą sprawą, aby zminimalizować ryzyko związane z bezpieczeństwem instalacji elektrycznej, a także chronić bezpieczeństwo osobiste personelu znajdującego się na miejscu.
W przypadku projektów zaopatrzeniowych wymagających ochrony bezpieczeństwa elektrycznego ten kwadratowy przekładnik prądowy o zerowej sekwencji typu CTK jest niezawodny, trwały i ma bezpośrednie działanie ochronne, co czyni go wysokiej jakości wyborem w celu zwiększenia poziomu bezpieczeństwa całego systemu elektroenergetycznego. Jeśli potrzebujesz zamówień hurtowych lub masz niestandardowe parametry lub potrzeby w zakresie doradztwa technicznego, Welcome (Wenzhou) Electric Co., Ltd. może świadczyć profesjonalne kompleksowe usługi. Niezależnie od tego, czy jest to dokowanie procesu zakupowego, czy późniejsze wsparcie techniczne, możemy pomóc Ci go prawidłowo rozwiązać i w pełni zaspokoić potrzeby zakupowe różnych dziedzin.
CTK to solidne, niezawodne urządzenia przeznaczone do trójfazowych systemów elektrycznych — oto co wyróżnia je w rzeczywistym zastosowaniu:
Wychwytuje niezrównoważony prąd i zwarcia doziemne: Kwadratowy przekładnik prądowy o kolejności zerowej typu CTK przeznaczony jest do pomiaru prądu niezrównoważonego w układach trójfazowych (jest to suma prądów trzech faz). Oznacza to, że mogą wykryć zwarcia doziemne, które mają miejsce, gdy prąd zwarciowy wycieka z jednego lub większej liczby przewodów fazowych do ziemi.
Bardzo czuły: nawet niewielka ilość prądu zwarcia doziemnego nie przepływa obok nich. To wielka sprawa, jeśli chodzi o ochronę sprzętu przed uszkodzeniem i ochronę pracowników przed porażeniem prądem. Niezmiennie dokładne: zapewniają dokładne odczyty składowej zerowej prądu, nawet w przypadku występowania dużych zakłóceń elektrycznych lub zakłóceń w systemie.
Łatwa, nieinwazyjna instalacja: wystarczy zamontować je wokół przewodu neutralnego systemu trójfazowego – nie ma potrzeby przerywania obwodu ani wyłączania zasilania obciążenia. Konfiguracja jest prosta i nie zakłóca działania.
Działa w różnych częstotliwościach: Zaprojektowane do pracy w zakresie od 50 Hz do 400 Hz (wspólny zakres dla większości zastosowań), kwadratowe przekładniki prądowe typu CTK o kolejności zerowej są wystarczająco elastyczne, aby pasowały do różnych konfiguracji elektrycznych.
Niskie obciążenie systemu: nie powodują dodatkowego obciążenia obwodu i nie pogarszają dokładności innych urządzeń pomiarowych w systemie.
Podsumowując, kwadratowe przekładniki prądowe o sekwencji zerowej typu CTK to niezawodne, dokładne narzędzia, które odgrywają kluczową rolę w ochronie systemów elektrycznych przed zwarciami doziemnymi. Zapewniają bezpieczeństwo zarówno ludziom, jak i sprzętowi, dzięki czemu są chętnie wybieranym wyborem w przypadku zastosowań w zakresie ochrony elektrycznej w przemyśle i handlu.
| Parametry elektryczne | Parametry mechaniczne | ||
| Częstotliwość | 50 ~ 400 Hz | Powłoka | ABS (klasa trudnopalności 94-V0) |
| Wejście znamionowe | 10mA ~ 5A | Zwojnica | PBT |
| Zakres pomiarowy | 10% wejścia ~ 130% wejścia | żelazny rdzeń | Stal niklowa/nanokrystaliczna |
| Moc znamionowa | 0 ~ 1 V (A lub) 0 ~ 0,25 mA | Struktura wewnętrzna | Przyjazny dla środowiska odlew z żywicy epoksydowej |
| Różnica proporcji | ≤±0,1% | Plan budowy | Mocowanie śrubowe |
| Różnica faz | ≤±10 | Temperatura pracy | -25 ℃ ~ +75 ℃ |
| Wytrzymałość dielektryczna | 2,5KV/1mA/1min | Wilgotność otoczenia | ≤85% |
| Rezystancja izolacji | DC500V/1000MΩ/min | Metoda okablowania | Typ końcówki/skrętka ekranowana 1,5m |

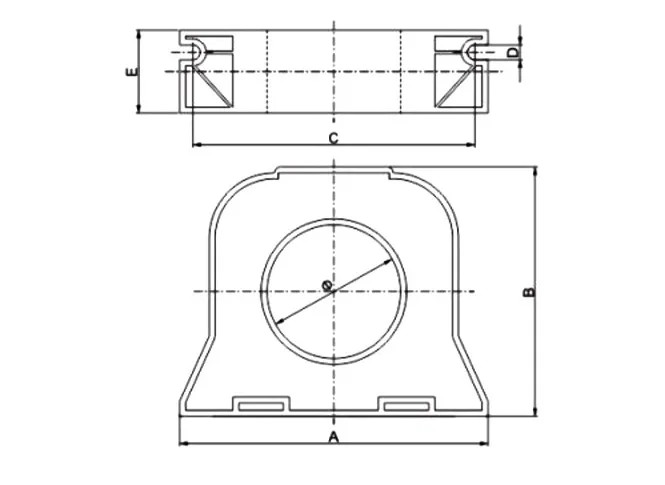

Wymiar mechaniczny (tylko w celach informacyjnych)
| Dane techniczne modelu | Wymiary | ||||||
| Prąd odniesienia | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
