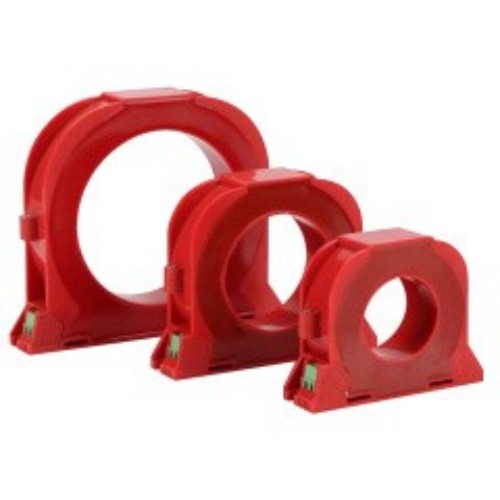

Jako profesjonalny producent w Chinach, firma Comewill chciałaby dostarczyć dostosowany do indywidualnych potrzeb przekładnik prądowy o zerowej sekwencji typu CTK. Podstawową funkcją tego urządzenia jest wychwytywanie składowej zerowej prądu – sumy prądów trójfazowych, zwanej w branży również „prądem linii neutralnej”, ponieważ ta część prądu płynie w przewodzie neutralnym układu trójfazowego. W przypadku projektów zaopatrzeniowych wymagających ochrony bezpieczeństwa zasilania, główną zaletą tego produktu jest precyzyjna detekcja, która doskonale sprawdza się w różnych scenariuszach wymagających niezawodnego monitorowania uszkodzeń uziemienia.
W praktyce przekładniki prądowe o składowej zerowej typu CTK będą stosowane w połączeniu z urządzeniami zabezpieczającymi lub systemami sygnalizacyjnymi. Kiedy w systemie zasilania wystąpi prąd uziemienia o zerowej składowej (np. porażenie prądem lub błąd upływu w obwodzie), strona wtórna transformatora wygeneruje odpowiedni prąd o składowej zerowej, który uruchomi działanie sprzętu podłączonego do linii wtórnej, takie jak odcięcie zasilania, wygenerowanie sygnałów alarmowych itp., ostatecznie zapewniając ochronę i monitorowanie obwodu i sprzętu. Dla kupującego płynna współpraca z urządzeniami pomocniczymi znacznie zwiększa wartość praktyczną produktu.
Podczas instalacji transformator ten jest zwykle montowany na przewodzie neutralnym systemu trójfazowego i może wysyłać sygnał proporcjonalny do składowej zerowej prądu. Warto wspomnieć, że nawet jeśli prąd zwarciowy jest niewielki, może dokładnie wykryć uszkodzenia uziemienia, co rozwiązuje kluczowy problem w bezpieczeństwie elektrycznym. Dzięki niemu można uniknąć uszkodzeń sprzętu na skutek usterek i zmniejszyć ryzyko porażenia prądem elektrycznym personelu. Dlatego jest to popularny wybór w systemach dystrybucji energii, centrach sterowania silnikami i innych urządzeniach elektrycznych podatnych na uszkodzenia uziemienia.
Jeśli istnieje potrzeba hurtowego zakupu, dostosowania lub konsultacji technicznych przekładników prądowych o zerowej sekwencji typu CTK, firma Welcome (Wenzhou) Electric Co., Ltd. może świadczyć profesjonalne kompleksowe usługi, aby sprostać różnorodnym potrzebom projektów w różnych dziedzinach, takich jak przemysł, handel i infrastruktura.
| Parametry elektryczne | Parametry mechaniczne | ||
| Częstotliwość | 50 ~ 400 Hz | Powłoka | ABS (klasa trudnopalności 94-V0) |
| Wejście znamionowe | 10mA ~ 5A | Zwojnica | PBT |
| Zakres pomiarowy | 10% wejścia ~ 130% wejścia | żelazny rdzeń | Stal niklowa/nanokrystaliczna |
| Moc znamionowa | 0 ~ 1 V (A lub) 0 ~ 0,25 mA | Struktura wewnętrzna | Przyjazny dla środowiska odlew z żywicy epoksydowej |
| Różnica proporcji | ≤±0,1% | Plan budowy | Mocowanie śrubowe |
| Różnica faz | ≤±10 | Temperatura pracy | -25 ℃ ~ +75 ℃ |
| Wytrzymałość dielektryczna | 2,5KV/1mA/1min | Wilgotność otoczenia | ≤85% |
| Rezystancja izolacji | DC500V/1000MΩ/min | Metoda okablowania | Typ końcówki/skrętka ekranowana 1,5m |

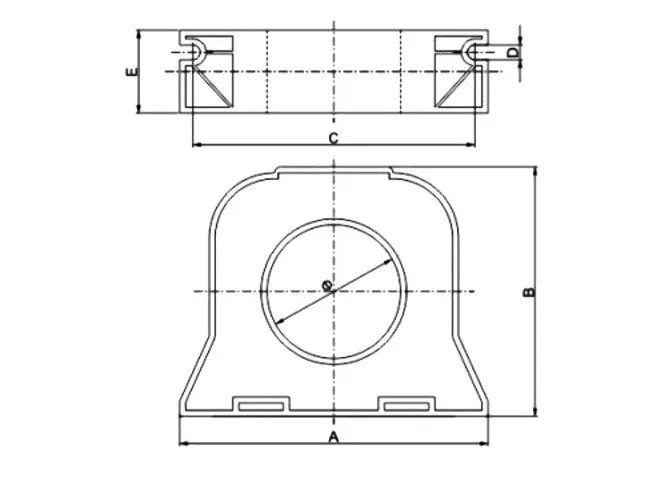

Wymiar mechaniczny (tylko w celach informacyjnych)
| Dane techniczne modelu | Wymiary | ||||||
| Prąd odniesienia | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1. Podstawowe zalety
Potrafi dokładnie wykryć prądy niezrównoważone: Przekładniki prądowe o sekwencji zerowej typu CTK są specjalnie zaprojektowane do trójfazowych systemów zasilania i mogą mierzyć prądy niezrównoważone utworzone przez sumę prądów trójfazowych. Jeśli z jednego lub kilku przewodów fazowych wycieka do ziemi prąd zwarciowy, czyli występuje zwarcie doziemne, można je wykryć w odpowiednim czasie.
Niezwykle wysoka czułość: transformator ten wykrywa nawet niewielkie prądy zwarcia doziemnego. W ten sposób może zapobiec awariom sprzętu na skutek nieprawidłowego działania, zmniejszyć ryzyko porażenia prądem elektrycznym personelu i sprawić, że instalacja elektryczna będzie działać bezpieczniej.
Dokładny pomiar: Nawet w obecności silnego hałasu lub innych zakłóceń na miejscu zapewnia dokładne wyniki pomiarów dla przekładników prądowych o składowej zerowej typu CTK, które mogą zapewnić niezawodne wsparcie danych dla późniejszych działań ochronnych.
Instalacja bez dotykania obwodu: Szczególnie wygodna jest instalacja bez odłączania obwodu i zatrzymywania obciążenia. Wystarczy umieścić go na przewodzie neutralnym systemu trójfazowego bez wpływu na normalne działanie systemu.
Szeroka częstotliwość adaptacji: częstotliwość robocza może obejmować od 50 Hz do 400 Hz i może dostosować się do każdego typowego scenariusza zużycia energii elektrycznej z dobrą kompatybilnością.
Nie wpływające na pracę obwodu: Samo obciążenie jest bardzo małe, co nie będzie miało istotnego wpływu na pracę obwodu, ani nie zakłóci dokładności innych urządzeń pomiarowych w systemie, zapewniając stabilną pracę całej instalacji elektrycznej.
Scenariusz monitorowania pożaru instalacji elektrycznej
System ochrony przeciwpożarowej i wycieków
Urządzenie zabezpieczające przekaźnik elektromagnetyczny
Sprzęt do ochrony mikrokomputera itp
