Przyjdźzapewnia stabilnośćRozdzielnice wysokiego i średniego napięciaprzeznaczone do bezpiecznego sterowania, ochrony i izolacji systemów elektroenergetycznych. Jako profesjonalny producent rozdzielnic w Chinach, Comewill oferuje wysokiej jakości produkty rozdzielnic produkowane w Chinach, charakteryzujące się stabilną wydajnością, dostępnością w magazynie oraz możliwością zamówień hurtowych lub niestandardowych. Te systemy rozdzielnic wysokiego i średniego napięcia nadają się do stosowania w zakładach przemysłowych, podstacjach i sieciach dystrybucji energii w celu wydajnego zarządzania energią elektryczną, zapewniając jednocześnie bezpieczeństwo operacyjne i stabilność systemu.
Rozdzielnica wysokiego i średniego napięcia odnosi się do sprzętu elektrycznego używanego do sterowania, ochrony i izolowania obwodów mocy pracujących w zakresach średniego i wysokiego napięcia. Rozdzielnica integruje komponenty, takie jak wyłączniki, przekaźniki zabezpieczające, szyny zbiorcze i systemy izolacyjne, aby zapewnić niezawodne działanie sieci elektrycznych.
W systemie dystrybucyjnym rozdzielnica wysokiego i średniego napięcia pełni funkcję centralnego punktu kontrolnego zarządzającego przepływem energii elektrycznej. Rozłącza wadliwe obwody, chroni sprzęt przed przeciążeniami lub zwarciami i zapewnia bezpieczną konserwację dzięki mechanizmom izolującym.
Rozdzielnice elektryczne są ogólnie klasyfikowane według poziomu napięcia. Zrozumienie tych klasyfikacji pomaga określić, gdzie w systemie elektroenergetycznym stosowana jest rozdzielnica wysokiego i średniego napięcia.
Zakres napięcia: typowo od 1 kV do 36 kV
Zastosowania: zakłady przemysłowe, obiekty handlowe, systemy energii odnawialnej i regionalne podstacje
Typowe konfiguracje: rozdzielnice w obudowie metalowej, systemy wyłączników próżniowych
Zakres napięcia: typowo powyżej 35 kV
Zastosowania: sieci przesyłowe, duże podstacje, elektrownie
Typowe wyposażenie: rozdzielnica w izolacji gazowej (GIS) i rozdzielnica w izolacji powietrznej (AIS)
Obydwa typy rozdzielnic wysokiego i średniego napięcia są przeznaczone do ochrony przed awariami, przełączania systemów i bezpiecznej izolacji w sieciach elektrycznych.
| FUNKCJA | ROZDZIELNICA NN | ROZDZIELNICA SN | ROZDZIELNICA WN |
| Izolacja | Izolacja powietrzna | Izolacja gazowa/próżniowa powietrze/SF6 | Izolacja gazowa/kompozytowa/izolacja olejowa SF6 |
| Wyłącznik automatyczny | MCCB, MCCB | Wyłączniki próżniowe/SF6 | Wyłączniki SF6, GIS (rozdzielnice w izolacji gazowej) |
| Projekt | Szufladowe/stałe, modułowe | Pokryty metalem (np. KYN28), podzielony na przedziały | Instalacja zewnętrzna, wysoce zintegrowany GIS |
| Ochrona | Przeciążenie, zwarcie, wyciek | Ochrona przekaźnika, wykrywanie łuku elektrycznego | Zabezpieczenie różnicowe, automatyczne ponowne załączenie |
| Typowe modele | GCS, MNS, GGD | KYN28, XGN15, UniGear ZS1 | GIS (np. ABB ELK-4), AIS (rozdzielnica w izolacji powietrznej) |

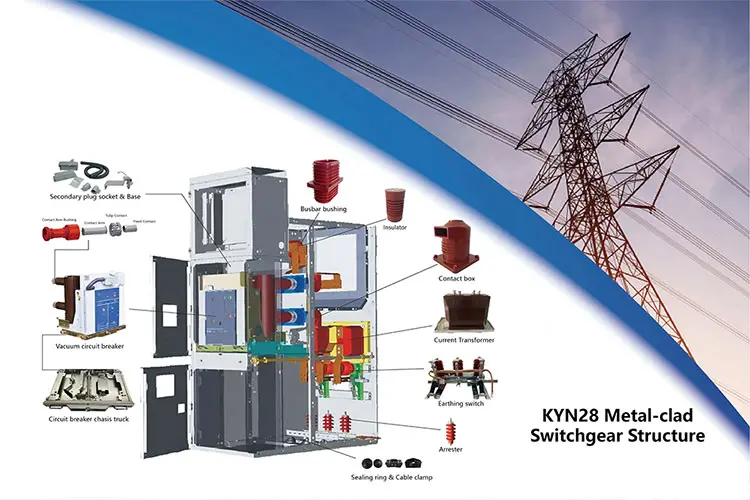

PrzyjdźRozdzielnice wysokiego i średniego napięciazawiera kilka cech strukturalnych i funkcjonalnych, które zapewniają niezawodne działanie systemu:
1. Systemy izolacyjne
W zależności od poziomu napięcia i środowiska instalacji stosowane są różne metody izolacji, takie jak izolacja powietrzna, przerwanie próżni i izolacja gazem SF6.
2. Technologia wyłączników automatycznych
W systemach średniego napięcia powszechnie stosuje się wyłączniki próżniowe, podczas gdy w systemach wysokiego napięcia często stosuje się wyłączniki SF6 lub technologię GIS w celu radzenia sobie z wysokimi obciążeniami elektrycznymi.
3. Projekt podzielony na przedziały
Konstrukcje pokryte metalem i w obudowie metalowej oddzielają kluczowe komponenty, takie jak szyny zbiorcze, wyłączniki i obwody sterujące, poprawiając bezpieczeństwo podczas obsługi i konserwacji.
4. Ochrona i monitorowanie
Zintegrowane systemy ochrony przekaźników wykrywają awarie, takie jak przeciążenie, zwarcie lub nieprawidłowe warunki napięcia i automatycznie izolują dotknięte obwody.
Cechy te umożliwiają bezpieczną pracę rozdzielnic wysokiego i średniego napięcia w złożonych środowiskach dystrybucji energii.

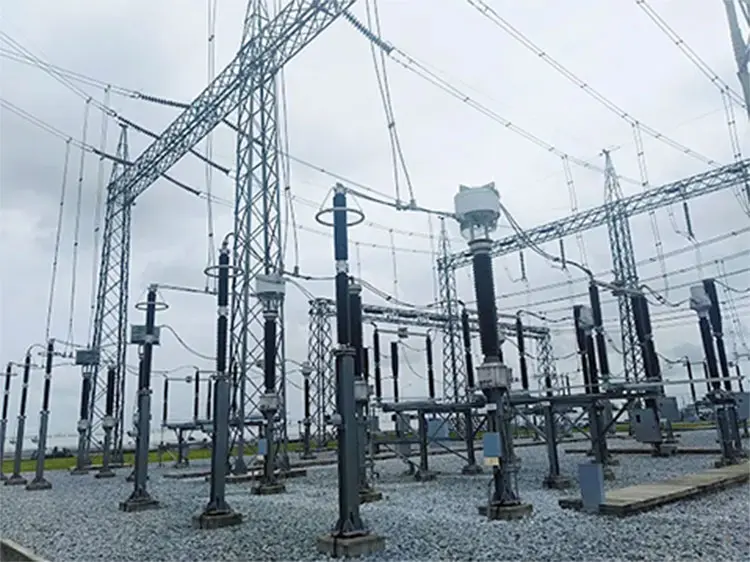

Rozdzielnice wysokiego i średniego napięcia znajdują szerokie zastosowanie w infrastrukturze elektrycznej i obiektach przemysłowych. Typowe zastosowania obejmują:
Podstacje elektryczne i sieci przesyłowe
Przemysłowe zakłady produkcyjne
Połączenia z sieciami energii odnawialnej, takimi jak farmy wiatrowe i słoneczne
Komercyjne systemy dystrybucji energii
Sieci elektroenergetyczne
Jako doświadczony dostawca, Comewill wspiera zamówienia projektowe za pomocą hurtowych, niestandardowych i dostępnych w magazynie produktów rozdzielnic zaprojektowanych dla różnych poziomów napięcia i wymagań instalacyjnych.
P1: Jaka jest różnica między rozdzielnicą średniego i wysokiego napięcia?
Rozdzielnice średniego napięcia pracują zazwyczaj w zakresie od 1 kV do 36 kV, natomiast rozdzielnice wysokiego napięcia przeznaczone są do systemów powyżej 36 kV, takich jak sieci przesyłowe i elektrownie.
P2: Dlaczego rozdzielnica jest ważna w systemach elektroenergetycznych?
Rozdzielnica chroni sprzęt elektryczny, izolując awarie, kontrolując przepływ prądu i umożliwiając bezpieczną konserwację w sieciach elektrycznych.
P3: Czy te produkty są dostępne w sprzedaży hurtowej?
Tak. Comewill dostarcza rozdzielnice wysokiego i średniego napięcia na zamówienia hurtowe, a niektóre modele utrzymuje w magazynie w celu szybszej dostawy.
Jeśli masz pytania lub potrzebujesz pomocy w wyborze sprzętu do swojego projektu (zamówienia zbiorcze, konfiguracje niestandardowe, cokolwiek potrzebujesz), skontaktuj się z nami. Przeprowadzimy Cię przez to — bez wymyślnego żargonu, po prostu porozmawiaj o tym, co będzie dla Ciebie skuteczne.
