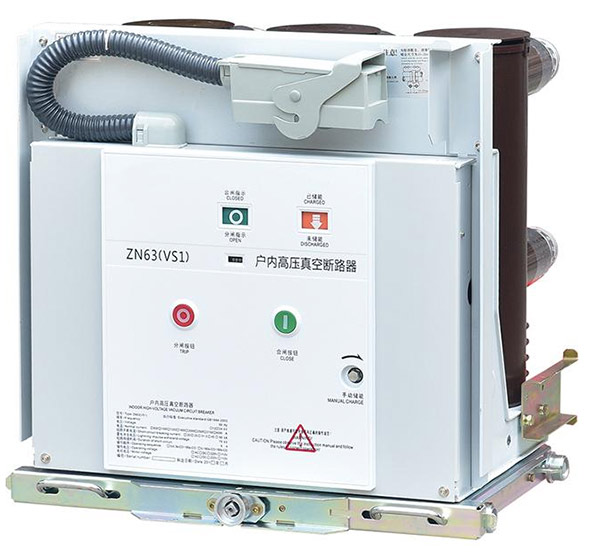

Wyłącznik próżniowyTechnologia ta stała się ważnym rozwiązaniem przełączającym w dystrybucji energii średniego napięcia, ponieważ łączy w sobie przerywanie łuku próżniowego ze zwartą konstrukcją mechaniczną i kontrolowanym działaniem elektrycznym. Kiedy styki rozdzielają się wewnątrz szczelnego przerywacza próżni, łuk zostaje przerwany w procesie zasadniczo odmiennym od przerwania obwodu powietrza, oleju lub gazu. Architektura ta może wspierać szybkie usuwanie usterek, ograniczenie rutynowego serwisowania komory przerywającej, kompaktową konstrukcję rozdzielnicy i wielokrotne przełączanie w określonych warunkach pracy. Jednak wydajności wyłącznika nie można ocenić wyłącznie na podstawie jego medium przerywającego. Napięcie znamionowe, prąd znamionowy, zdolność zwarciowa, poziom izolacji, układ styków, mechanizm operacyjny, przekaźnik ochronny, napięcie sterujące, środowisko instalacji, wytrzymałość mechaniczna i odpowiednie wymagania testowe składają się na końcowy system. Zrozumienie tych zależności jest niezbędne dla inżynierów, producentów rozdzielnic, przedsiębiorstw użyteczności publicznej, obiektów przemysłowych, projektów związanych z energią odnawialną i innych użytkowników średniego napięcia.
Spis treści
Kliknij dowolny temat, aby przejść bezpośrednio do sekcji.
- 1. Dlaczego przełączanie średniego napięcia wymaga specjalistycznej ochrony?
- 2. Jak działa przerwanie łuku próżniowego?
- 3. Jakie są główne elementy młota?
- 4. Jak napięcie znamionowe i prąd wpływają na wybór?
- 5. Dlaczego zdolność zwarciowa i prędkość przerwania są ważne?
- 6. Jak mechanizm operacyjny wpływa na wydajność?
- 7. Jaka jest różnica między projektami wewnętrznymi i zewnętrznymi?
- 8. Jak wyłączniki próżniowe wypadają w porównaniu z innymi technologiami przerywającymi?
- 9. Jak wyłącznik współpracuje z przekaźnikami zabezpieczającymi i czujnikami?
- 10. Które aplikacje korzystają z tej technologii przełączania?
- 11. Jakich typowych błędów przy wyborze i instalacji należy unikać?
- 12. Jak należy oceniać testy i standardy?
- 13. Co powinna zawierać profesjonalna specyfikacja techniczna?
- 14. Często zadawane pytania
Dlaczego przełączanie średniego napięcia wymaga specjalistycznej ochrony?
Systemy elektryczne średniego napięcia działają na poziomach napięcia, które wymagają dokładnie skoordynowanego sprzętu przełączającego i zabezpieczającego. Urządzenie przełączające musi nie tylko przewodzić normalny prąd obciążenia, ale także prawidłowo reagować w przypadku awarii sieci.
Elektryczne sieci dystrybucyjne rutynowo łączą transformatory, silniki, generatory, zasilacze przemysłowe, linie użyteczności publicznej, źródła energii odnawialnej i inne obciążenia. W normalnych warunkach prąd przepływa w sposób ciągły przez przewodniki i sprzęt przełączający. Jednakże podczas zwarcia prąd może znacznie wzrosnąć i wygenerować znaczne naprężenia termiczne i elektrodynamiczne.
Wyłącznik automatyczny zapewnia kontrolowaną metodę przerywania tego prądu. Jego działanie musi być skoordynowane z przekaźnikami zabezpieczającymi, przekładnikami prądowymi, przekładnikami napięciowymi, obwodami sterującymi i ogólną filozofią ochrony sieci elektrycznej.
Medium przerywające jest szczególnie ważne. Historycznie rzecz biorąc, wyłączniki stosowały kilka metod kontrolowania łuku powstającego w wyniku rozłączenia styków. W urządzeniach różnych generacji stosowano powietrze, olej i różne gazy. Technologia próżniowa zapewnia inne podejście, w którym główny proces przerywania łuku odbywa się w szczelnym przerywaczu próżni.
Wyłącznik może załączyć lub rozłączyć określony obwód elektryczny w jego znamionowych warunkach pracy.
Gdy system zabezpieczający wykryje awarię, wyłącznik może otworzyć i przerwać prąd w ramach określonej zdolności przerywania.
Po zintegrowaniu z odpowiednią architekturą rozdzielnicy wyłącznik może uczestniczyć w określonych procedurach izolacji i konserwacji.
Działanie wyłącznika współpracuje z urządzeniami wykrywającymi i zabezpieczającymi w celu izolowania usterek przy jednoczesnym zachowaniu zamierzonej struktury dystrybucji.
Dlatego też funkcję wyłącznika należy rozpatrywać na poziomie systemu. Wysoki współczynnik przerywania nie może zrekompensować nieprawidłowego ustawienia zabezpieczenia. Dobrze zaprojektowany wyłącznik nie jest w stanie zrekompensować nieprawidłowego zakończenia kabla. Wyrafinowany sterownik nie jest w stanie skorygować mechanizmu mechanicznego, który nie był prawidłowo konserwowany.
Dobra inżynieria rozdzielcza łączy te elementy. Wyłącznik, szyna zbiorcza, obwód zasilający, przekaźnik ochronny, przekładniki, zasilanie sterujące, blokady i obudowa muszą być określone w ramach tego samego układu elektrycznego.
Dlaczego przerwanie spowodowane zwarciem różni się od zwykłego przełączania
Otwarcie obwodu w normalnych warunkach obciążenia i usunięcie zwarcia nie są operacjami równoważnymi. Podczas zwarcia prąd może być znacznie większy, a energia elektryczna związana z zwarciem jest znacząca.
Wyłącznik musi zatem być w stanie przerwać prąd przy napięciu i warunkach systemowych, dla których został zaprojektowany. Proces przerywania musi również nastąpić wystarczająco szybko, aby chronić podłączony sprzęt i zachować zamierzoną koordynację zabezpieczeń.
To sprawia, że technologia przerywania jest podstawową decyzją inżynieryjną, a nie cechą produktu kosmetycznego.
Jak działa przerwanie łuku próżniowego?
Cechą charakterystyczną przerywania próżni jest zastosowanie uszczelnionego przerywacza próżni jako komory gaszenia łuku. Przerywacz zawiera stałe i ruchome styki elektryczne zamknięte w kontrolowanym środowisku próżniowym.
Kiedy styki są zamknięte, przez powierzchnie styków przepływa prąd. Kiedy mechanizm operacyjny wydaje polecenie otwarcia wyłącznika, styk ruchomy oddziela się od styku nieruchomego. W miarę oddzielania się powierzchni stykowych może powstać między nimi łuk elektryczny.
W przeciwieństwie do łuku w powietrzu, przerywacz próżniowy nie zapewnia znacznego ośrodka gazowego, który mógłby utrzymać konwencjonalną zjonizowaną ścieżkę. Dlatego też proces przerywania jest w dużej mierze regulowany przez opary metalu powstające z materiału stykowego podczas rozdzielania.
Separacja kontaktu
Ruch otwierający musi być precyzyjnie kontrolowany. Prędkość styku, skok styku, nacisk styku i mechaniczna zależność między ruchomym stykiem a mechanizmem operacyjnym wpływają na wydajność.
Styki wymagają wystarczającego ruchu, aby ustalić wymaganą odległość dielektryczną po przerwaniu prądu. Mechanizm mechaniczny musi zatem zapewniać stały ruch podczas powtarzanych operacji.
Zachowanie par metali
Podczas wyładowania łukowego materiał ze styków może tworzyć opary metalu. Para ta stanowi tymczasowe medium przewodzące, które podtrzymuje łuk. Kiedy prąd w obwodzie prądu przemiennego zbliża się do zera, łuk może zgasnąć, a opary metalu gwałtownie się skraplają.
Przerywacz musi następnie odzyskać wystarczającą wytrzymałość dielektryczną pomiędzy oddzielonymi stykami, aby wytrzymać elektryczne napięcie odzyskiwania.
Materiał kontaktowy
Materiał styków stanowi znaczącą część konstrukcji komory próżniowej. Musi wspierać przenoszenie prądu, przerywanie łuku, odporność na erozję i odzysk dielektryka.
Różne konstrukcje przerywaczy wykorzystują określone stopy i geometrię styków w celu kontrolowania rozkładu prądu i efektów magnetycznych podczas przerw.
Zastawianie
Opary metalu powstające podczas przerwy mogą osadzać się na otaczających powierzchniach. Struktury ekranujące wewnątrz przerywacza pomagają kontrolować miejsce przemieszczania się materiału i pomagają utrzymać wymagany rozkład pola elektrycznego.
| Etap przerwania | Co się dzieje | Wymagania projektowe |
|---|---|---|
| Zamknięte kontakty | Prąd przepływa przez układ styków | Niska rezystancja styku i niezawodny nacisk styku |
| Otwarcie kontaktu | Styki zaczynają się rozdzielać i może powstać łuk | Kontrolowana prędkość otwierania i geometria styku |
| Okres łukowy | Opary metali wspomagają przewodzenie prądu elektrycznego | Kontrolowane zachowanie łuku i erozja kontaktowa |
| Aktualne zero | Prąd przemienny osiąga naturalny punkt zerowy | Szybki odzysk dielektryka |
| Po przerwie | Oddzielne styki wytrzymują napięcie powrotne | Stabilna izolacja pomiędzy stykami |
Dlaczego uszczelniony przerywacz ma znaczenie
Przerywacz próżniowy jest elementem uszczelnionym. Jego środowisko wewnętrzne jest ustalane podczas produkcji i utrzymywane przez cały zamierzony okres użytkowania.
Różni się to od systemów, w których głównym czynnikiem przerywającym jest duża objętość cieczy lub gazu. Przerywacz próżniowy można zapakować w stosunkowo kompaktowy zespół i zintegrować z rozdzielnicą na kilka sposobów.
Jednakże uszczelniony przerywacz nie oznacza, że cały wyłącznik jest bezobsługowy. Mechanizm napędowy, izolacja zewnętrzna, zaciski, obwody sterujące, łożyska, połączenia i interfejsy rozdzielnicy nadal wymagają odpowiedniej kontroli i konserwacji.
Dlatego przerwanie próżni należy rozumieć jako jedną część architektury wyłącznika. Jego skuteczność zależy od konstrukcji styków, konstrukcji wyłącznika, ruchu mechanicznego, odzysku izolacji i koordynacji z systemem zabezpieczającym.
Jakie są główne elementy młota?
Nowoczesny wyłącznik średniego napięcia składa się z kilku zespołów funkcjonalnych. Każdy z nich ma wpływ na ścieżkę prądową, proces przerywania, działanie mechaniczne, system izolacji, interfejs sterowania lub strukturę instalacji.
Przerywacz próżniowy
Przerywacz próżniowy zawiera styk stały, styk ruchomy, pręt stykowy, wewnętrzne elementy ekranujące i szczelną obudowę. Jest to część odpowiedzialna za przerywanie prądu w środowisku próżniowym.
Dokładność wymiarowa i konstrukcja wewnętrzna są krytyczne, ponieważ szczelina stykowa, wyrównanie, nacisk stykowy i geometria dielektryczna muszą mieścić się w zamierzonych granicach projektowych.
Mechanizm operacyjny
Mechanizm napędowy przekształca zmagazynowaną lub dostarczoną energię mechaniczną w ruch stykowy. Mechanizmy sprężynowe są szeroko stosowane w zastosowaniach średniego napięcia, natomiast elektromagnetyczne systemy operacyjne są dostępne w niektórych wersjach.
Mechanizm musi otwierać i zamykać przerywacz ze stałym czasem i skokiem. Musi także utrzymywać wymaganą siłę docisku w pozycji zamkniętej.
Podpory izolacyjne
Izolacja zapewnia fizyczne oddzielenie komponentów pod napięciem od uziemionej obudowy i otaczających ją konstrukcji. Pomagają także zachować wymagane odstępy i stabilność mechaniczną.
Zaciski i ścieżka prądowa
Zaciski pierwotne łączą wyłącznik z siecią elektryczną znajdującą się powyżej i poniżej. Ich konstrukcja określa sposób połączenia wyłącznika z szynami zbiorczymi, połączeniami kablowymi lub innymi elementami rozdzielnicy.
System pozycji i wskazań
W wielu instalacjach rozdzielnic wskaźniki mechaniczne pokazują, czy wyłącznik jest otwarty, zamknięty, czy też znajduje się w innym określonym położeniu. Może to być szczególnie ważne w przypadku sprzętu wyjmowanego.
Obwody sterujące i pomocnicze
Styki pomocnicze, cewki wyzwalające, cewki zamykające, napędy silnikowe, przełączniki pozycyjne i inne obwody umożliwiają komunikację wyłącznika z urządzeniami zabezpieczającymi i sterującymi.
| Część | Główna funkcja | Kluczowe kwestie inżynieryjne |
|---|---|---|
| Przerywacz próżniowy | Przerwanie łuku | Konstrukcja styku, integralność próżni, odzysk dielektryka |
| Mechanizm operacyjny | Otwieranie i zamykanie styków | Szybkość, podróż, siła, konsystencja, wytrzymałość |
| Podpory izolacyjne | Separacja elektryczna i wsparcie strukturalne | Wydajność dielektryczna i wytrzymałość mechaniczna |
| Terminale pierwotne | Podłącz wyłącznik do obwodu zasilania | Obciążalność prądowa, geometria przyłącza, przyrost temperatury |
| Styki pomocnicze | Informacja zwrotna o stanie i kontroli | Niezawodność styków i kompatybilność obwodów |
| Wyzwolenie i zamknięcie obwodów | Uruchamianie elektryczne | Napięcie sterujące, czas, koordynacja zabezpieczeń |
Synchronizacja mechaniczna
Wyłączniki trójfazowe wymagają, aby styki działały w skoordynowany sposób. Mechanizm przenosi ruch na poszczególne bieguny, dzięki czemu fazy otwierają się i zamykają w wymaganej zależności czasowej.
Nadmierne wahania czasu mogą wpływać na wydajność przełączania, dlatego regulacja i kontrola mechanizmu są ważnymi elementami kontroli jakości i konserwacji.
Dlaczego integracja komponentów ma znaczenie
Wysokiej jakości przerywacz nie jest w stanie zrekompensować złego wyrównania mechanizmu. Mocna izolacja nie jest w stanie zrekompensować źle zaprojektowanego połączenia zaciskowego. Dokładny przekaźnik nie jest w stanie skompensować nieprawidłowego okablowania sterującego.
Niezawodność wyłącznika zależy zatem od współdziałania wszystkich tych elementów.
Jak napięcie znamionowe i prąd wpływają na wybór?
Znamionowe napięcie i prąd ustalają podstawową elektryczną obwiednię roboczą wyłącznika. Są jednymi z pierwszych, które inżynierowie specyfikacji badają, ale stanowią jedynie część pełnej oceny technicznej.
Napięcie znamionowe
Napięcie znamionowe musi odpowiadać sieci elektrycznej, w której będzie pracował wyłącznik. System izolacji musi być również zaprojektowany pod kątem odpowiednich naprężeń związanych z częstotliwością sieciową i napięciem przejściowym.
Wyłączniki średniego napięcia mogą być produkowane dla różnych klas napięcia. Rodziny produktów mogą obejmować sprzęt o napięciu około 10 kV, 12 kV, 24 kV, 36 kV lub innych określonych wartościach znamionowych, w zależności od projektu i rynku.
Rzeczywisty wybór powinien opierać się na napięciu znamionowym systemu i obowiązującej normie, a nie po prostu wybierać następną dostępną wartość znamionową.
Prąd znamionowy
Prąd znamionowy reprezentuje prąd ciągły, jaki wyłącznik może przenosić w określonych warunkach. Dlatego też wydajność cieplna ma kluczowe znaczenie dla specyfikacji.
Styki, zaciski, przewody, połączenia elastyczne, interfejsy szyn zbiorczych i wentylacja obudowy przyczyniają się do wytwarzania i rozpraszania ciepła.
Częstotliwość
Częstotliwość zasilania wpływa na zachowanie elektryczne systemu przerywającego i powiązanego sprzętu zabezpieczającego i pomiarowego. Produkty mogą być przystosowane do częstotliwości 50 Hz, 60 Hz lub innej określonej częstotliwości roboczej.
Poziom izolacji
Koordynacja izolacji obejmuje więcej niż nominalne napięcie robocze. Sprzęt może wymagać wytrzymałości na napięcie wytrzymywane o częstotliwości sieciowej i warunki impulsowe określone w mających zastosowanie wymaganiach projektowych.
| Parametr | Co definiuje | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie znamionowe | Klasa napięcia instalacji elektrycznej | Określa wymagania dotyczące izolacji i przełączania |
| Prąd znamionowy | Ciągła zdolność prądowa | Określa wymagania termiczne i przewodzące |
| Częstotliwość znamionowa | Częstotliwość pracy systemu elektroenergetycznego | Zapewnia kompatybilność z siecią elektryczną |
| Poziom izolacji | Wymagania dotyczące wytrzymałości dielektrycznej | Wspomaga koordynację izolacji |
| Ocena zwarcia | Możliwość przerwania prądu zwarciowego i wytrzymałość | Chroni sprzęt podczas awarii sieci |
Względy wzrostu temperatury
Prąd ciągły wytwarza ciepło na stykach elektrycznych i przewodnikach. Dlatego też zdolność do wzrostu temperatury należy ocenić wraz z rozmieszczeniem obudowy.
Wyłącznik zainstalowany wewnątrz kompaktowej metalowej obudowy może podlegać innym warunkom termicznym niż ten sam wyłącznik zainstalowany w większym, wentylowanym układzie. Temperatura otoczenia i wysokość montażu mogą również wpływać na wydajność cieplną.
Napięcie systemowe to tylko punkt wyjścia
Dwa wyłączniki mogą mieć podobne napięcie znamionowe, ale różnią się wartością prądu, odpornością na zwarcie, mechanizmem napędowym, konfiguracją izolacji, rozmieszczeniem zacisków i wytrzymałością mechaniczną.
W profesjonalnej specyfikacji należy zatem unikać ograniczania wyboru do jednej liczby.
Dlaczego zdolność zwarciowa i prędkość przerwania są ważne?
Wytrzymałość zwarciowa jest jedną z najważniejszych specyfikacji przy wyborze wyłącznika średniego napięcia. Usterka może w krótkim czasie generować bardzo duże prądy i duże siły elektromechaniczne.
Prąd zwarciowy
Dostępny prąd zwarciowy jest określany przez sieć elektryczną, w tym generatory, transformatory, przewody i impedancję systemu. Inżynier rozdzielnicy zwykle określa to na podstawie badania zwarcia.
Wyłącznik musi mieć zdolność przerywania odpowiednią do obliczonych warunków zwarcia.
Prąd przerywający
Wyłącznik musi być w stanie przerwać określony prąd zwarciowy przy znamionowym napięciu systemu. Proces przerywania musi utrzymywać odzysk dielektryka po wygaśnięciu prądu.
Krótkotrwała wytrzymałość
Zestawy rozdzielnic mogą być również narażone na prądy zwarciowe, gdy system zabezpieczający usuwa zdarzenie. Konstrukcja mechaniczna i termiczna musi wytrzymywać określony prąd przez odpowiedni czas.
Maksymalna wytrzymałość
Wartość szczytowa prądu zwarciowego wytwarza siły elektrodynamiczne na przewodnikach i elementach konstrukcyjnych. Projekt mechaniczny musi uwzględniać te naprężenia.
Czas przerwy
Całkowita sekwencja usuwania zwarć obejmuje kilka etapów: wykrywanie zwarć, decyzję o przekazaniu przekaźnika, transmisję sygnału wyłączającego, ruch mechanizmu operacyjnego, separację styków, przerwanie łuku i przywrócenie działania sieci.
Wyłącznik nie działa samodzielnie. Całkowity czas wyłączenia zależy od przekaźnika, obwodów sterujących, cewki wyzwalającej, mechanizmu mechanicznego, ruchu styków i układu elektrycznego.
Przekaźnik zabezpieczeniowy musi zidentyfikować usterkę i wydać polecenie wyłączenia w przewidzianym czasie działania.
Ścieżka elektryczna między przekaźnikiem a wyłącznikiem musi prawidłowo przekazywać polecenie wyłączenia.
Układ mechaniczny musi przekładać polecenie elektryczne na powtarzalny ruch styku.
Przerywacz musi usunąć prąd i odzyskać wymaganą wytrzymałość dielektryczną.
Dlaczego przerywanie medium ma znaczenie
Medium przerywające określa zachowanie łuku podczas separacji styków. Technologia próżniowa zapewnia kontrolowane, szczelne środowisko i wykorzystuje geometrię kontaktu i zachowanie materiału, aby uzyskać przerwanie.
Może to pozwolić na uzyskanie kompaktowych wymiarów komory przerywającej i stosunkowo prostej komory przerywającej w porównaniu z niektórymi starszymi technologiami przerywającymi.
Jednakże ostateczna ocena wyłącznika nadal zależy od kompletnego projektu. Technologia próżniowa nie oznacza, że każdy wyłącznik próżniowy może przerwać dowolny prąd zwarciowy.
Prawidłowe podejście techniczne polega zatem na rozpoczęciu od obliczonego poziomu uszkodzeń systemu, a następnie sprawdzeniu znamionowych zdolności przerywania i wytrzymywania wyłącznika zgodnie z obowiązującą normą.
Jak mechanizm operacyjny wpływa na wydajność?
Mechanizm operacyjny określa, jak szybko i konsekwentnie poruszają się styki wyłącznika. Ponieważ przerwa ma miejsce podczas precyzyjnej sekwencji zdarzeń mechanicznych, konstrukcja mechanizmu ma kluczowe znaczenie dla wydajności.
Mechanizmy napędowe sprężynowe
Mechanizmy sprężynowe magazynują energię mechaniczną przed operacją zamykania lub otwierania. Polecenia sterowania elektrycznego uwalniają zmagazynowaną energię w celu poruszenia styków wyłącznika.
Architektura ta jest szeroko stosowana w rozdzielnicach średniego napięcia, ponieważ mechanizm może zapewnić kontrolowany ruch styków bez konieczności ciągłego zasilania elektrycznego podczas całego skoku mechanicznego.
Mechanizmy elektromagnetyczne
Niektóre konstrukcje wyłączników wykorzystują elektromagnetyczne systemy operacyjne do generowania ruchu styków. Mechanizmy te mogą zapewniać różne charakterystyki operacyjne i mogą być wybrane zgodnie z konkretną architekturą wyłącznika i wymaganiami sterowania.
Zamknięcie operacji
Podczas zamykania mechanizm musi doprowadzić styki do siebie z odpowiednią prędkością i końcową siłą docisku. Stabilne zamykanie pomaga zmniejszyć uderzenia mechaniczne i zapewnia prawidłowe przewodzenie prądu.
Operacja otwierania
Skok otwierania musi być wystarczająco szybki i spójny, aby zapewnić zamierzony proces przerwania. Odległość i prędkość separacji styków są ważne, ponieważ wyłącznik musi ustalić prawidłowy stan dielektryczny po przerwaniu prądu.
Magazynowanie energii
Mechanizmy zwykle obejmują wskaźnik magazynowania energii lub silnikowy system ładowania. Układ sterujący potrafi określić, czy mechanizm ma wystarczającą energię do kolejnej operacji.
Wytrzymałość mechaniczna
Powtarzające się operacje powodują zużycie sprężyn, wałów, łożysk, połączeń, zatrzasków i przełączników pomocniczych. Testy wytrzymałości mechanicznej pomagają ustalić, czy mechanizm może wykonać określoną liczbę operacji bez niedopuszczalnego pogorszenia.
| Obszar mechanizmu | Wymagane zachowanie | Możliwa awaria |
|---|---|---|
| Magazynowanie energii | Niezawodne przygotowanie do pracy | Niekompletne ładowanie lub problemy z silnikiem |
| Otwieranie napędu | Stała, szybka separacja styków | Powolny ruch, zużycie, niedrożność mechaniczna |
| Zamykanie napędu | Kontrolowane zaangażowanie w kontakt | Nadmierne uderzenie lub niepełne zamknięcie |
| Zatrzask | Bezpieczna pozycja styku | Nieprawidłowa regulacja zatrzasku lub zużycie |
| Przełączniki pomocnicze | Dokładne informacje zwrotne o pozycji | Nieprawidłowe wskazanie lub degradacja styków |
Rozrząd mechaniczny ma znaczenie
W przypadku wyłącznika trójfazowego działanie trzech biegunów musi mieścić się w określonej zależności czasowej. Nadmierne różnice między biegunami mogą wpływać na zachowanie przełączania i powinny być kontrolowane podczas produkcji i konserwacji.
Konserwacja mechanizmu
Uszczelniony przerywacz może wymagać ograniczonego serwisowania w zamierzonym okresie użytkowania, ale mechanizm jest zewnętrzny i mechaniczny. Kontrola połączeń, smarowania, jeśli zostało to określone, elementów złącznych, sprężyn, łożysk i styków pomocniczych pozostaje ważna.
Plan konserwacji powinien być zgodny z instrukcjami technicznymi producenta i rzeczywistym obowiązkiem łączeniowym instalacji.
Jaka jest różnica między projektami wewnętrznymi i zewnętrznymi?
Wyłączniki wewnętrzne i zewnętrzne mogą wykorzystywać tę samą podstawową zasadę przerywania, mając jednocześnie bardzo różne wymagania mechaniczne i środowiskowe.
Wyłączniki wewnętrzne
Wyłączniki wewnętrzne są zwykle instalowane w szafach rozdzielczych lub pomieszczeniach elektrycznych. Ich otoczenie może być bardziej kontrolowane, co pozwala na zwartą izolację i układy obudów.
Konstrukcje wewnętrzne często pojawiają się jako jednostki wyjmowane lub instalacje stacjonarne w rozdzielnicach pokrytych metalem. Dokładny układ zależy od architektury panelu.
Wyłączniki zewnętrzne
Sprzęt zewnętrzny musi tolerować deszcz, wilgoć, zmiany temperatury, światło słoneczne, zanieczyszczenia, kurz, wiatr i inne czynniki środowiskowe.
Produkty zewnętrzne wymagają zatem odpowiedniego uszczelnienia obudowy, izolacji zewnętrznej, doboru materiałów, zabezpieczenia powierzchni i mechanizmów odpornych na warunki atmosferyczne.
Izolacja kompozytowa
W wyłącznikach zewnętrznych można zastosować kompozytowe materiały izolacyjne, takie jak kauczuk silikonowy lub komponenty na bazie żywic epoksydowych, w zależności od architektury produktu. Materiały te, jeśli są prawidłowo zaprojektowane, mogą wspierać wydajność izolacji w zmieniających się warunkach środowiskowych.
Instalacje montowane na słupach
Niektóre zewnętrzne wyłączniki rozdzielcze są przeznaczone do montażu na słupie. Taka konfiguracja może uprościć integrację z napowietrznymi sieciami dystrybucyjnymi i pozwolić urządzeniu przełączającemu zająć stosunkowo niewielką powierzchnię.
Instalacje podstacji
Wyłączniki podstacyjne mogą być instalowane na konstrukcjach lub w rozdzielnicach zewnętrznych. Ich połączenie z szynami zbiorczymi, przekładnikami prądowymi, przekładnikami napięciowymi, ogranicznikami przepięć i systemami uziemiającymi musi być skoordynowane.
| Typ instalacji | Typowe środowisko | Główny cel projektu |
|---|---|---|
| Rozdzielnica wewnętrzna | Pomieszczenia elektryczne i zamknięte szafy | Kompaktowość, integracja przedziałów, dostęp serwisowy |
| Dystrybucja zewnętrzna | Sieci otwarte | Odporność na warunki atmosferyczne i właściwości izolacyjne |
| Montowany na słupku | Napowietrzne systemy dystrybucyjne | Waga, konstrukcja montażowa, zdalna obsługa |
| Podstacja zewnętrzna | Podstacje użyteczności publicznej i przemysłowe | Wytrzymałość środowiskowa, integracja szyn zbiorczych, koordynacja izolacji |
Czynniki środowiskowe
Temperatura, wysokość nad poziomem morza, zanieczyszczenie, wilgotność, ekspozycja na sól i promieniowanie ultrafioletowe mogą mieć wpływ na wybór sprzętu.
Na przykład duża wysokość może wpływać na właściwości dielektryczne izolacji powietrznej, podczas gdy poważne zanieczyszczenia mogą wpływać na zewnętrzne powierzchnie izolacyjne. Środowiska przybrzeżne mogą zwiększać narażenie na korozję, zwłaszcza wokół konstrukcji metalowych i połączeń.
Wnętrzne nie oznacza bezobsługowe
Sprzęt wewnętrzny jest chroniony przed bezpośrednimi warunkami pogodowymi, ale kurz, kondensacja, wahania temperatury i zużycie mechaniczne mogą w dalszym ciągu wpływać na mechanizm i połączenia elektryczne.
Ochronę środowiska należy zatem oceniać realistycznie, zamiast zakładać, że urządzenia wewnętrzne działają w idealnych warunkach.
Jak wyłączniki próżniowe wypadają w porównaniu z innymi technologiami przerywającymi?
Zrozumienie różnic pomiędzy technologiami przerywania pracy pomaga inżynierom podjąć świadomą decyzję techniczną. Każda technologia ma swoją własną charakterystykę elektryczną, mechaniczną, środowiskową i konserwacyjną.
Przerwa w powietrzu
Przerwanie obwodu powietrznego wykorzystuje powietrze jako medium łuku. Historycznie rzecz biorąc, systemy powietrzne były używane w wielu klasach napięcia. Ich konstrukcja może obejmować komory łukowe, przedmuch magnetyczny lub inne metody kontrolowania łuku.
Przy średnim napięciu kompaktowe przerywanie próżni może oferować inną architekturę fizyczną poprzez umieszczenie procesu przerywania w szczelnej komorze.
Przerwa w dostawie oleju
Wyłączniki olejowe wykorzystują olej izolacyjny zarówno jako środek izolacyjny, jak i jako część procesu gaszenia łuku. Starsze instalacje mogą nadal zawierać takie urządzenia, ale nowoczesne instalacje średniego napięcia często wykorzystują technologie alternatywne.
Układy olejowe wymagają uwagi na stan oleju, szczelność, wycieki, zanieczyszczenie i powiązane problemy konserwacyjne.
Przerwa w SF6
Gaz SF6 był od dawna stosowany w urządzeniach izolowanych gazem i urządzeniach przerywających obwód gazowy ze względu na jego izolację elektryczną i właściwości gaszenia łuku. Jednakże względy środowiskowe zachęciły do opracowania i przyjęcia technologii alternatywnych w odpowiednich zastosowaniach.
Przerwa w próżni
Przerwanie próżni wykorzystuje zamkniętą komorę próżniową. Kompaktowy element przerywający i brak oleju izolacyjnego wewnątrz przerywacza to ważne cechy tej technologii.
| Technologia | Średni łuk | Typowe rozważanie |
|---|---|---|
| Powietrze | Powietrze | Struktura kontroli łuku i wymagania dotyczące izolacji fizycznej |
| Olej | Olej izolacyjny | Stan oleju, szczelność, konserwacja |
| Gaz SF6 | SF6 | Uszczelnienie gazowe, obsługa, względy środowiskowe |
| Próżnia | Próżnia z zachowaniem łuku metalowo-parowego | Konstrukcja przerywacza, materiał styków, działanie mechanizmu |
Dlaczego technologia próżniowa jest szeroko stosowana w średnim napięciu
Przerwanie próżniowe może zapewnić kompaktowy przerywacz, szybkie wygaszanie łuku i szczelne środowisko przerywające. Charakterystyki te dobrze pasują do wewnętrznych rozdzielnic średniego napięcia i wielu zastosowań w dystrybucji zewnętrznej.
Technologia jest również kompatybilna z nowoczesnymi mechanizmami wyłącznikowymi i cyfrowymi systemami zabezpieczeń.
Wybór technologii powinien pozostać dostosowany do konkretnego zastosowania
Twierdzenie, że jedno medium przerywające jest powszechnie lepsze, nie jest technicznie uzasadnione. Właściwym podejściem jest porównanie wymagań sieci elektrycznej, dostępnej przestrzeni instalacyjnej, warunków środowiskowych, obowiązków operacyjnych, architektury zabezpieczeń, obowiązujących norm i strategii konserwacji.
Odpowiednia technologia to taka, która spełnia cały zestaw wymagań.
Jak wyłącznik współpracuje z przekaźnikami zabezpieczającymi i czujnikami?
Wyłącznik rzadko działa samodzielnie. Jego działania wyzwalające i zamykające są zwykle koordynowane z systemem zabezpieczającym, który mierzy warunki elektryczne i określa, kiedy wymagane jest działanie przełączające.
Przekładniki prądowe
Przekładniki prądowe dostarczają skalowanych informacji o prądzie do przekaźników zabezpieczeniowych i mierników. Ich przełożenia i charakterystyki dokładności muszą być zgodne ze schematem ochrony.
Przekładnik prądowy i wyłącznik stanowią część tego samego łańcucha usuwania zwarć. Jeśli konfiguracja przekładnika prądowego lub okablowanie są nieprawidłowe, przekaźnik może nie otrzymać oczekiwanego sygnału.
Transformatory napięciowe
Przekładniki napięciowe mogą dostarczać informacji o napięciu do celów ochrony, pomiaru, synchronizacji i sterowania. W zależności od funkcji zabezpieczającej przekaźnik może wykorzystywać napięcie wraz z prądem do określenia stanu elektrycznego sieci.
Przekaźniki zabezpieczające
Przekaźniki zabezpieczeniowe w sposób ciągły oceniają pomiary elektryczne. W zależności od zastosowania funkcje mogą obejmować przetężenie, zwarcie doziemne, podnapięcie, przepięcie, zabezpieczenie kierunkowe, zabezpieczenie silnika, zabezpieczenie transformatora lub inne wyspecjalizowane funkcje.
Obwód wyzwalający
Gdy przekaźnik ustali, że wyłącznik powinien się otworzyć, wysyła polecenie wyłączenia przez obwód sterujący. Cewka wyzwalająca uruchamia mechanizm, który następnie rozdziela styki.
Zamykanie kontroli
Zamykanie jest również kontrolowane. System może obejmować lokalne i zdalne sterowanie zamykaniem, blokady elektryczne, funkcje synchronizacji i sygnały zezwalające.
| Element systemu | Funkcjonować | Związek z Łamaczem |
|---|---|---|
| Przekładnik prądowy | Mierzy prąd | Zapewnia wejście zabezpieczające i pomiarowe |
| Transformator napięcia | Mierzy napięcie | Dostarcza informacji o napięciu dla celów ochrony i sterowania |
| Przekaźnik ochronny | Ocenia warunki elektryczne | Wydaje polecenia wyłączenia lub zezwolenia |
| Cewka wyzwalająca | Przekształca polecenie elektryczne w działanie mechaniczne | Inicjuje otwarcie wyłącznika |
| System sterowania | Nadzoruje przełączanie i stan | Zarządza operacjami lokalnymi, zdalnymi i powiązanymi |
Blokujące
Blokowanie jest ważnym elementem bezpieczeństwa. Blokady mechaniczne lub elektryczne mogą uniemożliwić wybrane działania, gdy sprzęt jest w niewłaściwym stanie.
Na przykład wyłącznik wysuwny może nie mieć możliwości przemieszczania się między pozycjami, gdy jest zamknięty. W zależności od architektury systemu, działanie uziemnika może być niemożliwe, gdy obwód pierwotny jest pod napięciem.
Zdalne monitorowanie
Nowoczesne instalacje elektryczne coraz częściej wykorzystują komunikację cyfrową do monitorowania położenia wyłącznika, stanu wyłączenia, stanu mechanizmu i innych parametrów.
Informacje zdalne mogą poprawić świadomość operacyjną, ale monitorowanie cyfrowe nie zastępuje prawidłowych lokalnych procedur bezpieczeństwa. Zespoły konserwacyjne nadal potrzebują zdefiniowanych praktyk izolacji, weryfikacji, uziemienia i pracy.
Które aplikacje korzystają z tej technologii przełączania?
Technologia przerywania próżniowego jest stosowana w wielu zastosowaniach średniego napięcia, ponieważ jej kompaktowa forma i uszczelniony przerywacz pasują do szerokiej gamy architektur dystrybucyjnych.
Stosowany do przełączania linii zasilających, połączeń transformatorów, sekcji magistrali i ochrony dystrybucji w sieciach użyteczności publicznej.
Stosowany do zasilaczy średniego napięcia obsługujących silniki, transformatory, urządzenia procesowe i wewnętrzne systemy dystrybucyjne.
Obsługuje systemy zbierania, połączenia transformatorów, ochronę linii zasilających i kontrolowane przełączanie w instalacjach fotowoltaicznych i wiatrowych.
Może być stosowany w sieciach dystrybucyjnych średniego napięcia, gdzie sprzęt musi pracować w wymagających środowiskach przemysłowych.
Stosowany w dużych budynkach i kampusach, które otrzymują zasilanie elektryczne średniego napięcia i rozprowadzają energię za pośrednictwem transformatorów i zasilaczy.
Może obsługiwać dystrybucję energii elektrycznej dla kolei, tranzytu, lotnisk i innej infrastruktury wymagającej kontrolowanego przełączania średniego napięcia.
Dystrybucja mediów
Sieci użyteczności publicznej wykorzystują wyłączniki średniego napięcia do zarządzania liniami zasilającymi i sekcjonowania obwodów dystrybucyjnych. Wyłącznik może odizolować uszkodzony zasilacz, umożliwiając jednocześnie pozostawienie innych części sieci pod napięciem, jeśli pozwala na to topologia sieci i koordynacja zabezpieczeń.
Konfiguracje montowane na słupach zewnętrznych mogą być przydatne w napowietrznych systemach dystrybucyjnych, natomiast wewnętrzne wyłączniki rozdzielnic są często integrowane w podstacjach i kompaktowych zespołach dystrybucyjnych.
Dystrybucja przemysłowa
Zakłady przemysłowe mogą mieć wiele silników średniego napięcia, transformatorów, linii technologicznych i dużych obciążeń elektrycznych. Ochrona selektywna jest szczególnie ważna, ponieważ niepotrzebne wyłączenie większej sekcji rozdzielczej może mieć wpływ na kilka dalszych obwodów.
Dlatego wyłącznik musi współpracować ze schematem zabezpieczeń odzwierciedlającym architekturę elektryczną instalacji.
Ochrona transformatora
Wyłączniki średniego napięcia można stosować po stronie pierwotnej lub wtórnej transformatorów, w zależności od projektu sieci. System zabezpieczający może obejmować funkcje nadprądowe, ziemnozwarciowe, temperaturowe i inne specyficzne dla transformatora.
Przełączanie silnika
Duże silniki mogą wymagać przełączania i zabezpieczenia średniego napięcia. Zastosowania silnikowe stwarzają własne wyzwania, ponieważ prądy rozruchowe mogą być znacznie wyższe niż normalny prąd roboczy.
Dlatego też wyłącznik i przekaźnik zabezpieczeniowy muszą zostać wybrane zgodnie z charakterystyką rozruchową silnika i wymaganiami ochronnymi.
Systemy energii odnawialnej
Projekty fotowoltaiczne i wiatrowe często zawierają wiele zasilaczy odbiorczych i interfejsów transformatorów. Wyłączniki średniego napięcia mogą służyć do łączenia i izolowania odcinków sieci odbiorczej oraz koordynowania ochrony z urządzeniami wytwarzającymi.
Infrastruktura krytyczna
Szpitale, centra danych, lotniska, zakłady uzdatniania wody i infrastruktura komunikacyjna mogą wymagać wysoce skoordynowanych systemów dystrybucji średniego napięcia. Wybór wyłącznika w tych środowiskach jest ściśle powiązany z redundancją, selektywnością zabezpieczeń, procedurami konserwacji i ciągłością działania.
We wszystkich tych zastosowaniach wyłącznik jest częścią większej architektury elektrycznej. Aplikacja określa prawidłowe napięcie, prąd, wartość znamionową uszkodzenia, schemat ochrony, układ sterowania, projekt środowiskowy i strategię konserwacji.
Jakich typowych błędów przy wyborze i instalacji należy unikać?
Wiele problemów z wyłącznikami wynika z niekompletnych specyfikacji lub założeń montażowych. Najważniejsze błędy pojawiają się, gdy inżynierowie traktują wyłącznik jako izolowany element, a nie część kompletnego systemu zabezpieczeń i dystrybucji.
- Wybór tylko według napięcia:Prąd znamionowy, zdolność do uszkodzenia, izolacja, mechanizm operacyjny i środowisko również muszą być zgodne.
- Ignorowanie obliczeń zwarciowych:Dostępny prąd zwarciowy należy ustalić przed ostatecznym określeniem wartości znamionowych wyłącznika.
- Ignorowanie koordynacji ochrony:Ustawienia przekaźnika i działanie wyłącznika muszą zapewniać żądaną selektywność.
- Niedocenianie przestrzeni kablowej:Zakończenia kabli i promienie gięcia mogą mieć wpływ na praktyczny układ rozdzielnicy.
- Pominięcie napięcia sterującego:Obwody wyzwalające i zamykające wymagają odpowiedniego zasilania pomocniczego.
- Ignorowanie blokad:Sekwencje działania należy porównać z całą architekturą rozdzielnicy.
- Pomijanie planowania konserwacji:Mechanizm, zaciski, obwody sterujące i otaczająca je rozdzielnica nadal wymagają kontroli.
- Korzystanie z niekompletnej dokumentacji:Rysunki, schematy okablowania, dane z tabliczki znamionowej i zapisy testów powinny opisywać tę samą konfigurację.
Problem „najwyższa ocena jest zawsze lepsza”.
Wyższa ocena nie jest automatycznie właściwym wyborem inżynierskim. Wyłącznik nadal musi pasować do fizycznej rozdzielnicy, układu kabli, systemu zabezpieczeń, napięcia sterującego i środowiska instalacji.
Doboru należy dokonać na podstawie wyliczonych wymagań i obowiązujących marginesów projektowych.
Problem „próżnia oznacza bezobsługowość”.
Przerywacz próżniowy jest uszczelniony, ale wyłącznik zawiera elementy mechaniczne i elektryczne, które mogą ulegać zużyciu. Sprężyny, łożyska, połączenia, przełączniki pomocnicze, obwody wyzwalające, zaciski i złącza sterujące pozostają istotnymi punktami konserwacji.
Problem „wszędzie ten sam wyłącznik”.
Czyste pomieszczenie przemysłowe w pomieszczeniu i przybrzeżna podstacja zewnętrzna reprezentują bardzo różne środowiska. Nie należy automatycznie zakładać, że ta sama konstrukcja fizyczna będzie pasować do obu.
Problem z „późniejszą instalacją”.
Podczas projektowania rozdzielnicy należy uwzględnić montaż wyłącznika, zakończenie kabla, okablowanie sterujące, blokady i wymiary obudowy. Modernizacja tych detali po wyprodukowaniu może być trudna.
Problem „dokumentu jednorazowego”.
Zmiany dokonane w trakcie projektu powinny być konsekwentnie odzwierciedlone na schemacie jednokreskowym, rysunkach paneli, schematach okablowania, ustawieniach zabezpieczeń, zestawieniach materiałów i dokumentach uruchomienia.
Jak należy oceniać testy i standardy?
Wyłączniki średniego napięcia są urządzeniami elektrycznymi o krytycznym znaczeniu dla bezpieczeństwa, dlatego testowanie odgrywa kluczową rolę w potwierdzaniu ich działania.
IEC 62271 to ważna rodzina norm obejmujących aparaturę rozdzielczą i sterowniczą wysokiego napięcia. Różne części dotyczą różnych typów sprzętu i wymagań testowych.
Rutynowe testowanie
Rutynowe testy są przeprowadzane na produkowanym sprzęcie w celu potwierdzenia, że każda jednostka produkcyjna spełnia obowiązujące wymagania projektowe.
Dokładny program testów zależy od konstrukcji wyłącznika, ale może obejmować kontrole elektryczne, mechaniczne, kontrolne i związane z izolacją.
Testowanie typu
Testy typu sprawdzają działanie konkretnego projektu w określonych warunkach testowych. Mogą dotyczyć wzrostu temperatury, wydajności dielektrycznej, przerw w zwarciu, wytrzymałości mechanicznej, zachowania łuku wewnętrznego i innych cech, jeśli ma to zastosowanie.
Testowanie dielektryczne
Testy dielektryczne oceniają, czy system izolacji może wytrzymać określone napięcie napięciowe. Może to obejmować badania wytrzymałości na częstotliwość sieciową i badania impulsów, w zależności od mających zastosowanie wymagań.
Testy wytrzymałości mechanicznej
Testy wytrzymałości mechanicznej oceniają, czy mechanizm napędowy może wykonać wymaganą liczbę operacji łączeniowych bez niedopuszczalnego pogorszenia.
Testowanie zwarciowe
Testy typu zwarciowego mogą ocenić zdolność wyłącznika do przerwania określonych warunków prądu zwarciowego. Jest to jedna z najważniejszych demonstracji kompletnego systemu przerwań.
Testowanie wzrostu temperatury
Badanie wzrostu temperatury sprawdza zachowanie termiczne elementów przewodzących prąd w określonych warunkach prądowych. Rezystancja styku, geometria przewodu, zaciski i konstrukcja obudowy mają wpływ na wynik.
| Kategoria testowa | Główny cel | Typowy dowód |
|---|---|---|
| Rutynowe badanie | Sprawdź każdą wyprodukowaną jednostkę | Zapisy z rutynowych kontroli i testów |
| Próba typu | Zweryfikuj projekt w określonych warunkach | Sprawozdanie lub certyfikat z badania typu |
| Próba dielektryczna | Sprawdź wytrzymałość izolacji | Protokół testu elektrycznego |
| Wytrzymałość mechaniczna | Sprawdź trwałość mechanizmu przełączającego | Dokumentacja testów wytrzymałościowych |
| Próba zwarciowa | Sprawdź możliwość przerwania spowodowanego usterką | Obowiązująca dokumentacja badania typu |
| Wzrost temperatury | Ocenić zachowanie termiczne prądu stałego | Protokół testu wydajności cieplnej |
Zakres testu ma znaczenie
Certyfikat testu należy przeglądać w kontekście. Badane napięcie, prąd, konstrukcja wyłącznika, mechanizm, system izolacji i akcesoria powinny odpowiadać dostarczanej konfiguracji.
Nie należy automatycznie zakładać, że certyfikat powiązany z jedną konfiguracją produktu obejmuje każdą odmianę rodziny produktów.
Inspekcja fabryczna
Programy jakości mogą również obejmować kontrole wymiarowe, weryfikację integralności próżni, pomiar rezystancji styków, mechaniczne kontrole rozrządu, weryfikację obwodów sterujących i kontrolę wizualną.
Uruchomienie witryny
Po zamontowaniu zespół wyłącznika i rozdzielnicy należy przekazać do eksploatacji zgodnie z procedurami projektowymi. Może to obejmować testowanie izolacji, pomiar rezystancji styków, sprawdzanie działania mechanicznego, testowanie przekaźników ochronnych, sprawdzanie obwodów sterujących, weryfikację blokad i testowanie funkcjonalne.
Co powinna zawierać profesjonalna specyfikacja techniczna?
Profesjonalna specyfikacja powinna zapewnić inżynierom i zespołom zakupowym wystarczającą ilość informacji, aby wybrać właściwy wyłącznik, zanim sprzęt trafi do produkcji lub instalacji.
| Obszar specyfikacji | Informacje do zdefiniowania | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie znamionowe | Napięcie systemu i parametry sprzętu | Definiuje wymagania elektryczne i izolacyjne |
| Prąd znamionowy | Ciągła zdolność prądowa | Definiuje wymagania termiczne i przewodzące |
| Częstotliwość | 50 Hz, 60 Hz lub określona częstotliwość systemu | Zapewnia kompatybilność z siecią elektryczną |
| Zdolność łamania | Wymagana zdolność przerywania zwarcia | Określa przydatność dla poziomu błędu |
| Wytrzymać zdolność | Wymagania dotyczące wytrzymałości krótkotrwałej i szczytowej | Obsługuje usuwanie uszkodzeń strukturalnych i termicznych |
| Izolacja | Poziom izolacji i konstrukcja | Zapewnia przydatność dielektryczną |
| Mechanizm operacyjny | Sprężyna, elektromagnetyczna lub zdefiniowana alternatywa | Określa kontrolę i zachowanie mechaniczne |
| Napięcie sterujące | Napięcie wyłączenia, zamknięcia, silnika i obwodu pomocniczego | Zapewnia kompatybilność z systemem sterowania |
| Układ montażowy | Stałe, wyjmowane, montowane na słupie lub w innym układzie | Zapewnia kompatybilność fizyczną |
| Środowisko | Wewnątrz, na zewnątrz, temperatura, wysokość, zanieczyszczenie | Dopasowuje produkt do warunków panujących na miejscu |
Zacznij od diagramu jednokreskowego
Schemat jednokreskowy określa, gdzie w sieci elektrycznej znajduje się wyłącznik. Pokazuje przychodzące i wychodzące pola zasilające, transformatory, silniki, generatory, szyny zbiorcze, strefy ochronne i inne główne elementy.
Specyfikacja wyłącznika powinna zostać opracowana na podstawie kontekstu elektrycznego.
Zdefiniuj pozycję wyłącznika
Specyfikacja powinna określać, czy wyłącznik jest stacjonarny czy wysuwny, oraz opisywać odpowiednie położenie i wymagania dotyczące blokowania.
Zdefiniuj połączenia podstawowe
Geometria połączeń jest szczególnie ważna przy integracji rozdzielnic. Rozstaw szyn zbiorczych, zakończenie kabla, orientacja zacisków i układ faz powinny odpowiadać projektowi panelu.
Zdefiniuj funkcje pomocnicze
W stosownych przypadkach należy wyraźnie wymienić styki pomocnicze, cewki wyzwalające, cewki załączające, wyzwalacze podnapięciowe, napędy silnikowe, wskaźniki mechaniczne i interfejsy zdalnego sterowania.
Zdefiniuj wymagania dotyczące ochrony
Specyfikacja zabezpieczeń powinna określać wymagane funkcje przekaźnika, przekładnie prądowe, wejścia napięciowe, tam gdzie ma to zastosowanie, logikę wyłączania, blokady i interfejsy komunikacyjne.
Zdefiniuj wymagania środowiskowe
Projekt powinien określać, czy młot będzie działał w pomieszczeniach zamkniętych, czy na zewnątrz, oraz, w stosownych przypadkach, dostarczać odpowiednich informacji o temperaturze, wysokości nad poziomem morza, wilgotności, zanieczyszczeniu, aktywności sejsmicznej i korozji.
Zdefiniuj wymagania testowe
Dokument techniczny powinien określać mające zastosowanie normy, badania rutynowe, oczekiwania dotyczące testów typu, wymagania dotyczące inspekcji i procedury przekazania do eksploatacji.
- Zdefiniuj układ elektryczny:Ustal napięcie, częstotliwość, konfigurację sieci i układ uziemienia.
- Oblicz warunki awarii systemu:Określ dostępny prąd zwarciowy w miejscu wyłącznika.
- Zdefiniuj obciążenie ciągłe:Ustalić prąd znamionowy i oczekiwane warunki pracy.
- Wybierz architekturę przerwań:Potwierdź technologię próżniową i odpowiednią konfigurację wyłącznika.
- Zdefiniuj mechanizm operacyjny:Określ wymagany układ sprężyn lub elektromagnetyczny oraz kolejność działania.
- Zdefiniuj ochronę:Koordynuj przekładniki prądowe, wejścia napięciowe, przekaźniki, obwody wyłączające i blokady.
- Zdefiniuj instalację fizyczną:Potwierdź konstrukcję stałą lub wyjmowaną, zaciski, wymiary i interfejsy kablowe.
- Przejrzyj warunki witryny:Potwierdź temperaturę, wilgotność, wysokość nad poziomem morza, zanieczyszczenie, korozję i narażenie na środowisko.
- Zdefiniuj testowanie:Potwierdzić odpowiednie testy rutynowe, typu, fabryczne, terenowe i rozruchowe.
- Dokumentacja kontrolna:Upewnij się, że wszystkie rysunki, ustawienia, specyfikacje i certyfikaty opisują tę samą ostateczną konfigurację.
O co powinni poprosić kupujący przed zatwierdzeniem?
- Rysunek poglądowy:Potwierdź wymiary całkowite, montaż, położenie zacisków i odstępy serwisowe.
- Schemat elektryczny:Potwierdź obwody wyłączające, zamykające, pomocnicze, blokujące i sterujące.
- Dane z tabliczki znamionowej:Sprawdź napięcie, prąd, częstotliwość, zdolność przerywania i odpowiednie charakterystyki znamionowe.
- Interfejs ochronny:Sprawdź przekładniki prądowe, przekładniki prądowe, przekaźniki, wyłączniki awaryjne i interfejsy komunikacyjne.
- Dokumentacja testowa:Potwierdzić zakres zapisów badań rutynowych i badań typu mających zastosowanie do dostarczonego projektu.
- Informacje dotyczące instalacji:Potwierdź wymagania dotyczące podnoszenia, transportu, podłączenia, uruchomienia i konserwacji.
Szczegółowa specyfikacja techniczna zmniejsza niejasności pomiędzy zespołami inżynieryjnymi, zakupowymi, produkcyjnymi, odbiorczymi i konserwacyjnymi. Pomaga także zapobiegać zmianom na późnym etapie spowodowanym brakującymi informacjami o interfejsie.
Często zadawane pytania
Jaka jest główna funkcja wyłącznika próżniowego?
Łączy i rozłącza obwody elektryczne średniego napięcia oraz przerywa prąd w określonych warunkach normalnych i awaryjnych. Proces przerywania zachodzi wewnątrz szczelnego przerywacza próżniowego.
Dlaczego do przerwania łuku elektrycznego stosuje się próżnię?
Próżnia zapewnia kontrolowane środowisko dielektryczne, w którym zachowanie łuku różni się od przerwania w powietrzu, oleju lub gazie. Po rozdzieleniu styków i zerowym prądzie przerywacz próżniowy może szybko odzyskać wytrzymałość dielektryczną w zaprojektowanych warunkach.
Co to jest przerywacz próżniowy?
Przerywacz próżniowy to szczelna komora zawierająca stałe i ruchome styki elektryczne oraz wewnętrzne elementy ekranujące. Wykonuje faktyczne przerwanie prądu w momencie otwarcia wyłącznika.
Jaka jest różnica między wyłącznikiem a stycznikiem?
Wyłącznik automatyczny przeznaczony jest do przerywania prądów zwarciowych w ramach swojej zdolności znamionowej i zapewniania funkcji ochronnych. Stycznik jest generalnie zaprojektowany do częstego przełączania obciążeń w określonych warunkach pracy i zwykle nie jest przeznaczony do pełnienia tej samej roli w usuwaniu usterek, co wyłącznik automatyczny.
Jakie poziomy napięcia mogą obsługiwać technologie przerywania próżni?
Przerwanie próżniowe jest szeroko stosowane w sprzęcie średniego napięcia. Określone produkty mogą być zaprojektowane dla klas napięcia, takich jak 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV i innych określonych wartości znamionowych, w zależności od projektu producenta i obowiązującej normy.
Dlaczego zdolność wyłączania zwarć jest ważna?
Usterka może generować bardzo duży prąd. Wyłącznik musi być w stanie przerwać określony prąd zwarciowy przy napięciu systemu bez niedopuszczalnych uszkodzeń. Wymagana wartość znamionowa powinna opierać się na rzeczywistych obliczeniach zwarcia w sieci.
Jaka jest rola mechanizmu operacyjnego?
Mechanizm napędowy zapewnia ruch mechaniczny wymagany do otwierania i zamykania styków. Kontroluje skok styku, prędkość, siłę i czas, a zatem ma bezpośredni wpływ na skuteczność przerywania i zamykania.
Czy mechanizmy sprężynowe są powszechnie stosowane?
Tak. Mechanizmy sprężynowe są szeroko stosowane w wyłącznikach średniego napięcia. Gromadzą energię mechaniczną i uwalniają ją w celu wykonania operacji otwierania lub zamykania na polecenie.
Czy można zastosować również mechanizmy elektromagnetyczne?
Tak. Niektóre konstrukcje wyłączników wykorzystują elektromagnetyczne mechanizmy operacyjne. Wybór zależy od architektury wyłącznika, wymagań dotyczących sterowania, kolejności działania i specyfikacji projektu.
Czy wyłączniki próżniowe są bezobsługowe?
Nie. Przerywacz próżniowy jest uszczelniony, co ogranicza konserwację wewnątrz komory przerywającej, ale kompletny wyłącznik nadal zawiera mechanizmy mechaniczne, zaciski, styki pomocnicze, obwody sterujące, konstrukcje izolacyjne i inne elementy wymagające odpowiedniej kontroli i serwisu.
Jakiej konserwacji wymaga mechanizm napędowy?
Konserwacja może obejmować kontrolę połączeń mechanicznych, sprężyn, łożysk, zatrzasków, elementów złącznych, przełączników pomocniczych, przewodów sterujących i punktów smarowania, jeśli jest to określone. Dokładna procedura powinna być zgodna z dokumentacją konserwacyjną producenta i obowiązkami operacyjnymi sprzętu.
Jaka jest różnica między wewnętrznymi i zewnętrznymi wyłącznikami próżniowymi?
Produkty wewnętrzne są zwykle integrowane z chronionymi rozdzielnicami lub pomieszczeniami elektrycznymi, podczas gdy produkty zewnętrzne są projektowane tak, aby były odporne na deszcz, zmiany temperatury, światło słoneczne, zanieczyszczenia i inne warunki środowiskowe. Zasada przerywania prądu może być podobna, ale wymagania dotyczące obudowy i izolacji są różne.
Co to jest wyłącznik wysuwny?
Wyłącznik wysuwny może przemieszczać się pomiędzy określonymi położeniami mechanicznymi w rozdzielnicy, takimi jak położenie podłączone, testowe i izolowane, zgodnie z konstrukcją urządzenia. Taki układ może wspierać procedury konserwacji i testowania, zachowując jednocześnie określone funkcje blokujące.
Jak wyłącznik współpracuje z przekaźnikiem zabezpieczeniowym?
Przekaźnik odbiera pomiary elektryczne z przekładników prądowych i, w stosownych przypadkach, przekładników napięciowych. Kiedy przekaźnik zidentyfikuje zdefiniowany stan nieprawidłowy, wysyła sygnał wyłączenia do wyłącznika. Cewka wyzwalająca uruchamia następnie mechanizm otwierający styki.
Dlaczego przekładniki prądowe są ważne?
Przekładniki prądowe zapewniają skalowane sygnały prądowe do celów ochronnych i pomiarowych. Ich stosunek, dokładność, obciążenie i układ połączeń muszą być skoordynowane z przekaźnikiem zabezpieczeniowym i całym systemem elektrycznym.
Dlaczego przekładniki napięciowe są czasami używane z wyłącznikiem?
Przekładniki napięciowe zapewniają skalowane sygnały napięciowe do pomiarów, zabezpieczeń, synchronizacji i sterowania. W zależności od zastosowania, przekaźnik zabezpieczeniowy może wykorzystywać informacje o napięciu wraz z informacjami o prądzie, aby określić, czy występuje błąd lub nietypowy stan pracy.
Jaki jest cel blokowania?
Blokowanie pomaga zapobiegać określonym niebezpiecznym sekwencjom działania. W zależności od konstrukcji rozdzielnicy może ograniczać ruch wyłącznika, działanie uziemnika lub czynności zamykania, aż do spełnienia wymaganych warunków.
Jakie standardy są powszechnie kojarzone z wyłącznikami średniego napięcia?
IEC 62271 to ważna rodzina norm obejmujących aparaturę rozdzielczą i sterowniczą wysokiego napięcia. Odpowiednia część zależy od typu i konstrukcji urządzenia. Mogą mieć również zastosowanie wymagania krajowe i regionalne.
Jaka jest różnica między testami rutynowymi a testami typu?
Rutynowe testy przeprowadzane są na produkowanych jednostkach w celu sprawdzenia zgodności z odpowiednimi wymaganiami produkcyjnymi. Testowanie typu ocenia działanie projektu w określonych warunkach testowych i jest zazwyczaj przeprowadzane w ramach walidacji projektu.
Jakie informacje techniczne należy podać przy wyborze wyłącznika?
Ważne informacje obejmują napięcie systemu, prąd znamionowy, częstotliwość, poziom zwarcia, wymagania dotyczące izolacji, miejsce instalacji, konstrukcję stałą lub wysuwną, napięcie sterujące, funkcje zabezpieczające, styki pomocnicze, rozmieszczenie zacisków, warunki środowiskowe oraz obowiązujące normy i testy.
Czy wyłącznik można dostosować do konkretnej szafy rozdzielczej?
W zależności od rodziny produktów wymagania specyficzne dla projektu mogą obejmować wymiary montażowe, rozmieszczenie zacisków, napięcie sterujące, obwody pomocnicze, konfigurację mechanizmu, interfejsy zabezpieczające i inne zdefiniowane parametry techniczne. Konfiguracje niestandardowe powinny być kontrolowane za pomocą zatwierdzonych dokumentów technicznych.
W jakich branżach powszechnie stosuje się technologię przerywania próżni?
Zastosowania obejmują dystrybucję mediów, podstacje, zakłady przemysłowe, górnictwo, obiekty wykorzystujące energię odnawialną, budynki komercyjne, infrastrukturę transportową, uzdatnianie wody i inne instalacje elektryczne średniego napięcia.
Dlaczego wyłącznik i rozdzielnicę należy określić razem?
Wyłącznik musi pasować do rozdzielnicy pod względem mechanicznym i elektrycznym. Interfejsy szyn zbiorczych, połączenia kablowe, obwody sterujące, blokady, systemy zabezpieczeń, odstępy serwisowe i wymagania środowiskowe zależą od kompletnej konfiguracji panelu.
W jaki sposób lepszy dobór wyłączników może wzmocnić dystrybucję mocy średniego napięcia?
Urządzenia przełączające średniego napięcia stanowią jeden z kluczowych interfejsów pomiędzy siecią elektryczną a systemem zabezpieczającym odpowiedzialnym za kontrolowanie nietypowych warunków. Wyłącznik musi przewodzić ciągły prąd obciążenia, działać niezawodnie, przerywać określone prądy zwarciowe, wytrzymywać obciążenia elektryczne i mechaniczne oraz dokładnie komunikować się z otaczającą architekturą sterowania.
Przerwanie próżni stanowi praktyczną podstawę dla wielu z tych wymagań. Uszczelniony przerywacz tworzy kontrolowane środowisko do wygaszenia łuku i może wspierać kompaktową konstrukcję rozdzielnicy. Jednak sama próżnia to tylko jeden z elementów kompletnego produktu.
Układ styków, układ ekranowania, wsporniki izolacyjne, mechanizm napędowy, zaciski, obwody sterujące, styki pomocnicze i obudowa muszą ze sobą współpracować. Spójność mechaniczna jest szczególnie ważna, ponieważ ruch otwierania i zamykania determinuje warunki, w jakich komora spełnia swoją funkcję.
Równie ważny jest dobór elektryki. Punktem wyjścia jest napięcie i prąd znamionowy, ale prąd zwarciowy, poziom izolacji, częstotliwość, wzrost temperatury i warunki środowiskowe decydują o tym, czy dana konfiguracja pasuje do rzeczywistej sieci.
System ochrony dodaje kolejną warstwę. Przekładniki prądowe, przekładniki napięciowe, przekaźniki, cewki wyzwalające, zasilanie sterujące, interfejsy komunikacyjne i blokady tworzą łańcuch, poprzez który system elektryczny wykrywa usterkę i reaguje na nią.
Aplikacja również ma znaczenie. Podstacje użyteczności publicznej, obiekty przemysłowe, sieci energii odnawialnej, zakłady wydobywcze, budynki komercyjne, infrastruktura transportowa i obiekty krytyczne niekoniecznie mają takie same wymagania elektryczne i środowiskowe.
Testy i dokumentacja stanowią ostateczną podstawę techniczną. Testy rutynowe, testy typu, oceny dielektryczne, testy wytrzymałości mechanicznej, testy zwarciowe, oceny wzrostu temperatury, kontrole instalacji i procedury rozruchu powinny odpowiadać ostatecznej konfiguracji sprzętu.
Odpowiednio określonyWyłącznik próżniowynie jest zatem po prostu elementem przełączającym. Jest częścią zintegrowanej architektury zabezpieczeń średniego napięcia, która łączy przerwy elektryczne, działanie mechaniczne, wykrywanie, sterowanie i bezpieczeństwo systemu.
Potrzebujesz konfiguracji wyłącznika średniego napięcia dla swojego projektu?
Przyjdźobsługuje rozwiązania przełączające średniego napięcia do zastosowań użyteczności publicznej, przemysłowych, związanych z energią odnawialną, komercyjną i infrastrukturalną, z konfiguracjami obejmującymi parametry elektryczne, mechanizmy operacyjne, interfejsy zabezpieczające, ustalenia montażowe i wymagania techniczne specyficzne dla projektu. Aby uzyskać szczegółowe informacje na temat aplikacji i dyskusji technicznych,skontaktuj się z nami.
