Jako profesjonalny producent w Chinach, firma Comewill chciałaby dostarczyć dostosowany do indywidualnych potrzeb przekładnik prądowy o kolejności zerowej typu ZCT.
Podstawową funkcją trwałego przekładnika prądowego ZCT typu ZCT firmy Comewill jest wykrywanie niezrównoważonych prądów w trójfazowych systemach zasilania – innymi słowy, sumy prądów trójfazowych, znanych również w branży jako „prąd linii neutralnej”, ponieważ ta część prądu przepływa w przewodzie neutralnym systemu trójfazowego. Pierwotnym założeniem projektowym było dokładne uchwycenie tej składowej zerowej, co może być bardzo przydatne w monitorowaniu normalnej pracy systemu elektroenergetycznego i ochronie przed awariami. Kluczowym wyborem dla kupującego jest poprawa poziomu bezpieczeństwa systemu.
W praktyce, gdy w systemie elektroenergetycznym występuje składowa zerowa prądu doziemnego, może on doskonale współpracować z przekaźnikowymi urządzeniami zabezpieczającymi i systemami sygnalizacyjnymi, wyzwalając działania składowe tych urządzeń i osiągając stabilne funkcje zabezpieczeniowe i monitorujące. Instalacja jest również bardzo wygodna. Można go zainstalować bezpośrednio na przewodzie neutralnym sieci trójfazowej bez dodatkowych modyfikacji obwodu, co również sprawia, że wielu kupujących nie musi się martwić.
Jeśli w obwodzie nastąpi porażenie prądem elektrycznym lub usterka upływu, nawet jeśli prąd zwarciowy jest bardzo mały, przekładnik prądowy o kolejności zerowej typu ZCT może to szybko wykryć, a strona wtórna natychmiast wyprowadzi prąd o składowej zerowej. Następnie urządzenia podłączone do linii wtórnej uruchomią mechanizm zabezpieczający, automatycznie odcinając zasilanie, aby zapobiec rozszerzaniu się zwarcia; Wydaj sygnał alarmowy, aby przypomnieć personelowi o konieczności zajęcia się nim w odpowiednim czasie, co może nie tylko uniknąć uszkodzenia sprzętu elektrycznego, ale także znacznie zmniejszyć ryzyko porażenia prądem elektrycznym personelu.
Ze względu na te praktyczne zalety, przekładnik prądowy o zerowej składowej typu ZCT jest sprzętem zabezpieczającym o wysokiej częstotliwości kupowanym w systemach dystrybucji energii, centrach sterowania silnikami i innych urządzeniach elektrycznych podatnych na zwarcia z uziemieniem. Jeśli masz potrzeby zakupu masowego przekładników prądowych typu ZCT o sekwencji zerowej lub chcesz dostosować parametry lub skonsultować się z kwestiami technicznymi, firma Welcome (Wenzhou) Electric Co., Ltd. może świadczyć kompleksowe usługi profesjonalne, aby w pełni zaspokoić potrzeby zakupowe w różnych dziedzinach, umożliwiając zakup i użytkowanie ze spokojem ducha.
ZCT to proste, niezawodne narzędzia przeznaczone do trójfazowych systemów elektrycznych — oto, co wyróżnia je w rzeczywistych konfiguracjach:
Znajduje niezrównoważony prąd i zwarcia doziemne: Urządzenia te są przeznaczone do pomiaru niezrównoważonego prądu w systemach trójfazowych (jest to suma trzech prądów fazowych). Jeśli więc prąd zwarciowy wycieknie z jednego lub więcej przewodów fazowych do ziemi – co to jest zwarcie doziemne – ZCT natychmiast to wykryje.
Bardzo czuły na małe prądy: nawet najmniejsze ślady prądu zwarcia doziemnego nie prześlizgują się. Ma to kluczowe znaczenie dla zapobiegania awariom sprzętu i ochrony pracowników przed porażeniem prądem.
Pozostaje dokładny nawet w przypadku zakłóceń: zapewniają dokładne odczyty składowej zerowej prądu, nawet gdy w systemie występuje dużo zakłóceń elektrycznych lub zakłóceń. Żadnych nierównych danych, gdy robi się głośno.
Łatwa instalacja, bez przestojów: wystarczy owinąć je wokół przewodu neutralnego systemu trójfazowego. Nie ma potrzeby odłączania obwodu ani wyłączania zasilania obciążenia — konfiguracja jest szybka i nie zakłóca pracy.
Działa z różnymi częstotliwościami: Przekładnik prądowy o kolejności zerowej typu ZCT pracuje w zakresie od 50 Hz do 400 Hz, co obejmuje większość typowych konfiguracji elektrycznych. Niezależnie od tego, czy jest to standardowy system przemysłowy, czy coś bardziej specjalistycznego, pasują one idealnie.
Nie obciążają Twojego systemu: mają niewielkie obciążenie, więc nie powodują dodatkowego obciążenia obwodu. I nie zaburzają dokładności innych narzędzi pomiarowych, których używasz.
| Parametry elektryczne | Parametry mechaniczne | ||
| Częstotliwość | 50 ~ 400 Hz | Powłoka | ABS (klasa trudnopalności 94-V0) |
| Wejście znamionowe | 10mA ~ 5A | Zwojnica | PBT |
| Zakres pomiarowy | 10% wejścia ~ 130% wejścia | żelazny rdzeń | Stal niklowa/nanokrystaliczna |
| Moc znamionowa | 0 ~ 1 V (A lub) 0 ~ 0,25 mA | Struktura wewnętrzna | Przyjazny dla środowiska odlew z żywicy epoksydowej |
| Różnica proporcji | ≤±0,1% | Plan budowy | Mocowanie śrubowe |
| Różnica faz | ≤±10 | Temperatura pracy | -25 ℃ ~ +75 ℃ |
| Wytrzymałość dielektryczna | 2,5KV/1mA/1min | Wilgotność otoczenia | ≤85% |
| Rezystancja izolacji | DC500V/1000MΩ/min | Metoda okablowania | Typ końcówki/skrętka ekranowana 1,5m |

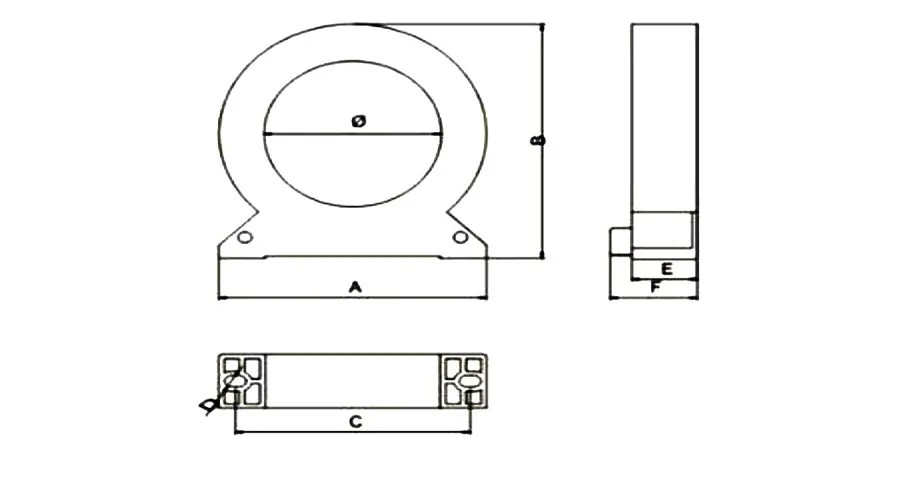

Wymiar mechaniczny (tylko w celach informacyjnych)
| Dane techniczne modelu | Wymiary | ||||||
| Prąd odniesienia | ø | A | B | C | D | E | |
| ZCT-25 | ≤63A | 25 | 104 | 55 | 45 | 4 | 29 |
| ZCT-45 | ≤100A | 45 | 104 | 78 | 66 | 5 | 32 |
| ZCT-65 | ≤225A | 65 | 124 | 98 | 86 | 5 | 32 |
| ZCT-80 | ≤400A | 80 | 138 | 113 | 101 | 5 | 34 |
| ZCT-100 | ≤630A | 100 | 158 | 135 | 123 | 5 | 34 |
| ZCT-150 | ≤1000A | 150 | 158 | 187 | 170 | 5 | 35 |
