Przyjdź, zaufany chiński producent i dostawca sprzętu elektrycznego, oferuje wysoką jakośćTransformatory kombinowanektóre integrują funkcje przekładnika prądowego i przekładnika napięciowego w jednym urządzeniu. Dostępne w magazynie, hurtowe i niestandardowe, transformatory te zapewniają kompaktowe, bezpieczne i opłacalne rozwiązania do pomiaru i ochrony energii elektrycznej w systemach dystrybucyjnych. Są szeroko stosowane w zastosowaniach przemysłowych, górniczych i wiejskich sieciach energetycznych.

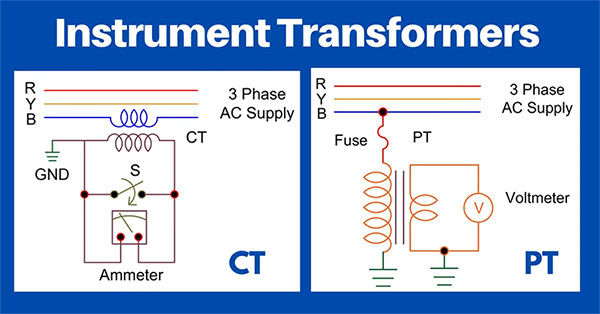

Transformatory kombinowane to rodzaj urządzenia elektrycznego, które łączy funkcje przekładnika prądowego i napięciowego w jednej obudowie. Jednostka prądowa jest połączona szeregowo z linią wysokiego napięcia, natomiast jednostka napięciowa jest połączona równolegle z linią wysokiego napięcia. Obie jednostki mają wspólny rdzeń i izolację, co umożliwia jednoczesną akwizycję sygnałów napięciowych i prądowych, izolując jednocześnie obwody pierwotne wysokiego napięcia od wtórnych urządzeń pomiarowych. Taka konstrukcja zapewnia bezpieczeństwo operatora i sprzętu, jednocześnie zmniejszając złożoność instalacji.
Pomiar napięcia
Sekcja napięciowa indukuje proporcjonalne niskie napięcie w uzwojeniu wtórnym, gdy przez obwód pierwotny przepływa wysokie napięcie. To wyjście o niskim napięciu (zwykle 100 V) jest następnie wykorzystywane przez woltomierze, liczniki energii lub przekaźniki zabezpieczające.
Pomiar prądu
Sekcja prądowa przetwarza duże prądy pierwotne na małe, mierzalne prądy wtórne (zwykle 5 A lub 1 A). Wyjścia te są dostarczane do mierników przekładników prądowych lub urządzeń zabezpieczających przekaźniki, zapewniając dokładne monitorowanie i pomiary.
Izolacja i bezpieczeństwo

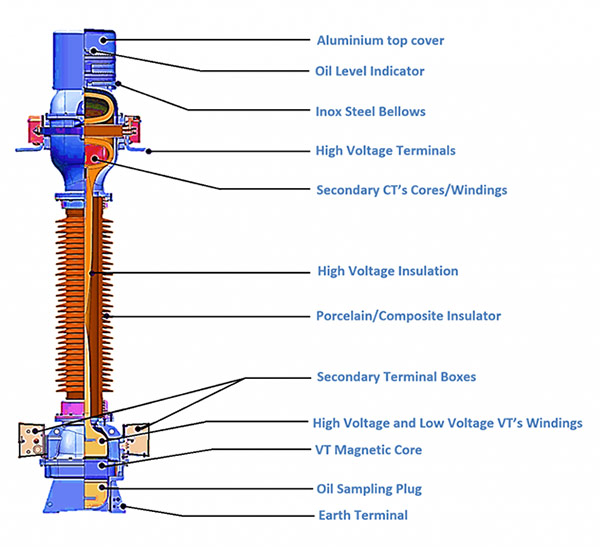

Wewnątrz kombinowanego transformatora jednostki prądowe i napięciowe są zamknięte we wspólnej osłonie izolacyjnej, często wypełnionej olejem lub odlewanej żywicy epoksydowej. Strona wtórna musi być uziemiona, a w celu zapewnienia bezpieczeństwa obwody muszą unikać przerw lub zwarć.

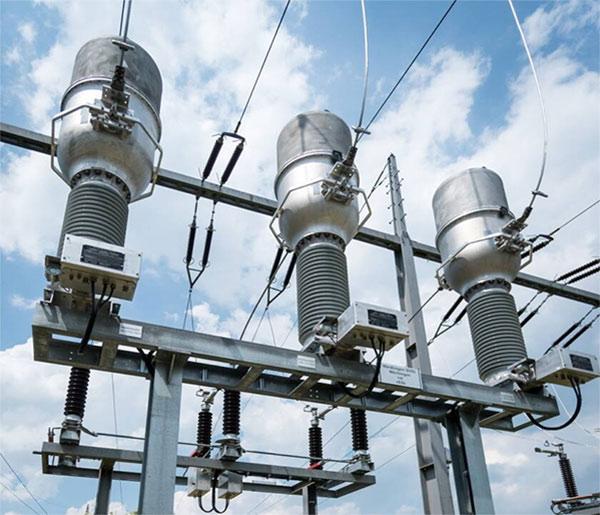

Fabryka ComewillaTransformatory kombinowanenadają się do:
Skrzynki pomiarowe wysokiego napięcia
Transformatory kolumnowe
Szafy rozdzielcze
Są one szczególnie przydatne w scenariuszach pomiarów trójfazowych, takich jak konfiguracje V/V (dwa przekładniki napięciowe) lub Y/Y (trzy przekładniki napięciowe) dla obciążeń zrównoważonych i niezrównoważonych.
1. Kompaktowa konstrukcja i łatwa instalacja – Zintegrowanie przekładników prądowych i napięciowych w jednym urządzeniu zmniejsza zajmowaną powierzchnię i upraszcza konfigurację.
2. Efektywność kosztowa – zakup połączonej jednostki zmniejsza koszty oddzielnych transformatorów, złożoność produkcji i czas instalacji.
3. Izolacja elektryczna i niezawodność – Całkowite oddzielenie obwodów pierwotnych wysokiego napięcia od wtórnych obwodów niskiego napięcia zapewnia bezpieczeństwo operatora i sprzętu.
4. Zintegrowany pomiar i ochrona – zapewnia jednocześnie standardowe wyjścia dla liczników energii i urządzeń zabezpieczających przekaźniki.
5. Możliwość dostosowania do środowiska – konstrukcje zanurzone w oleju lub z izolacją gazową umożliwiają długoterminową pracę na zewnątrz lub w trudnych warunkach.
Transformator kombinowany – łączy przekładniki prądowe i napięciowe w jedno urządzenie, zapewniając kompaktową instalację i zsynchronizowane pomiary. Nadaje się do projektów o ograniczonej przestrzeni lub wrażliwych na koszty.
Transformator dzielony – oddziela przekładniki prądowe i napięciowe, zapewniając elastyczne rozmieszczenie i zoptymalizowaną dokładność. Umożliwia niestandardowy wybór dla różnych poziomów napięcia i prądu.
Przyjdź, jako fabryka i dostawca z siedzibą w Chinach, zapewnia jakość, niską cenę i dostosowanie do indywidualnych potrzebprzekładniki kombinowanektóre są dostępne w magazynie i umożliwiają szybką dostawę. Nasze systemy przekładników prądowych są produkowane zgodnie ze ścisłymi normami jakości, aby spełnić wymagania przemysłowe i użyteczności publicznej, zapewniając dokładny pomiar, bezpieczeństwo operacyjne i niezawodne, długotrwałe użytkowanie.
