Jako profesjonalny producent i dostawca przekładników prądowych w Chinach,Przyjdźoferuje wysoką jakośćTransformator prądusystemy, które znajdują się w magazynie i są dostępne na indywidualne zamówienia. Zaprojektowane do pomiarów, monitorowania i zabezpieczania systemów elektroenergetycznych, nasze przekładniki prądowe przekształcają wysokie prądy pierwotne w mierzalne prądy wtórne, zapewniając jednocześnie izolację galwaniczną. Dzięki stabilnej wydajności, kompaktowej konstrukcji i precyzyjnym pomiarom przekładniki prądowe Comewill zapewniają niezawodną pracę w zastosowaniach przemysłowych, użyteczności publicznej i energii odnawialnej.

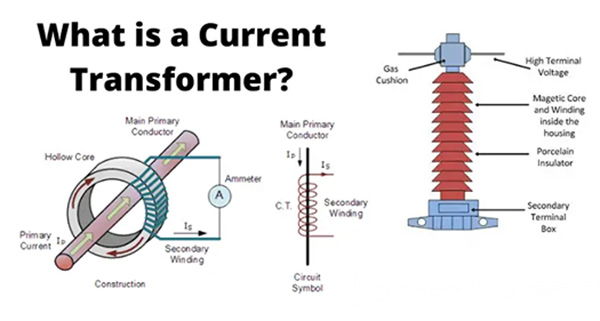

Przekładnik prądowy (CT) to urządzenie elektryczne, które przekształca duże prądy pierwotne w mniejsze, mierzalne prądy wtórne na zasadzie indukcji elektromagnetycznej. Uzwojenie pierwotne o małej liczbie zwojów jest połączone szeregowo z linią, natomiast uzwojenie wtórne o większej liczbie zwojów jest połączone z przyrządami pomiarowymi lub obwodami zabezpieczającymi. Utrzymując zamknięty obwód wtórny o niskiej impedancji, przekładniki prądowe umożliwiają bezpieczne monitorowanie i sterowanie liniami elektroenergetycznymi wysokiego napięcia, unikając zagrożeń związanych z bezpośrednimi pomiarami oraz umożliwiając dokładną ochronę i gromadzenie danych.
Transformatory prądudziałają na zasadzie indukcji elektromagnetycznej. Stosunek prądu pierwotnego do prądu wtórnego nazywany jest współczynnikiem prądu rzeczywistego, przy współczynniku prądu znamionowego oznaczanym jako Kn=I1n/I2n. Umożliwia to precyzyjne skalowanie dużych prądów, na przykład konwersję prądu pierwotnego 400 A na prąd wtórny 5 A dla liczników lub przekaźników zabezpieczeniowych. Miniaturowe lub instrumentalne przekładniki prądowe zapewniają moc wyjściową na poziomie miliamperów do zastosowań laboratoryjnych lub gromadzenia danych, łącząc systemy dużej mocy i czułe przyrządy pomiarowe.
Przekładniki prądowe są kompaktowe, trwałe i umożliwiają precyzyjną konwersję prądu. Do ich głównych zalet należą:
1. Dokładny pomiar – Wysoka niezawodność zapewnia ochronę i monitorowanie złożonych systemów zasilania.
2. Izolacja elektryczna – bezpiecznie oddziela obwody wysokiego napięcia od urządzeń pomiarowych.
3. Wszechstronne wyjście – prądy wtórne odpowiednie dla mierników analogowych lub instrumentów cyfrowych.
4. Szeroki zakres – obsługuje prądy od kilku amperów do dziesiątek tysięcy amperów, odpowiednie do różnych zastosowań przemysłowych i użytkowych.
1) Przekładnik prądowy typu suchego: Jest izolowany zwykłym materiałem izolacyjnym zanurzonym w farbie.
2) Przekładnik prądowy odlany na miejscu: przekładnik prądowy formowany przez odlewanie żywicy epoksydowej lub innych materiałów mieszanych z żywicą.
3) Przekładnik prądowy zanurzony w oleju: izolowany papierem izolacyjnym i olejem izolacyjnym, zwykle typu zewnętrznego.
4) Przekładnik prądowy w izolacji gazowej: Izolacja główna składa się z gazu.
1) Przekładnik prądowy typu przelotowego: przekładnik prądowy stosowany do przejścia przez panel lub ścianę.

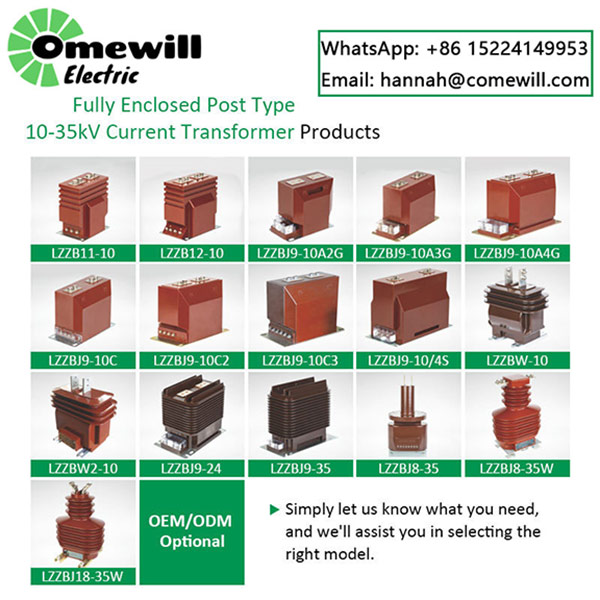

2) Przekładnik prądowy typu filarowego: przekładnik prądowy zainstalowany na płaszczyźnie lub słupie i używany jako filar przewodu obwodu pierwotnego.
3) Przekładnik prądowy typu tulejowego: rodzaj przekładnika prądowego, który jest montowany bezpośrednio na izolowanej tulejce, bez przewodu pierwotnego i izolacji.
4) Przekładnik prądowy szyn zbiorczych: typ przekładnika prądowego, który nie ma przewodu pierwotnego, ale ma izolację pierwotną i jest instalowany bezpośrednio na szynie zbiorczej w celu użycia.
| Funkcja | Przekładnik prądowy (CT) | Transformator napięciowy (VT) |
| Funkcjonować | Mierzy prąd i przetwarza prąd | Mierzy napięcie i przetwarza napięcie |
| Zasada działania | Oparty na indukcji elektromagnetycznej lub efekcie Halla | Oparty na zasadzie podziału napięcia |
| Aplikacje | Ochrona, monitorowanie i pomiary systemu elektroenergetycznego | Pomiar i zabezpieczenie napięcia systemu elektroenergetycznego |
| Formularz wyjściowy | Sygnał prądowy (zwykle 5A lub 1A) | Sygnał napięciowy (zwykle 110 V lub 100 V) |
| Wymagania dotyczące dokładności | Wysoka dokładność i niezawodność | Wysoka dokładność i niezawodność |
PrzyjdźTransformatory prądusą szeroko stosowane w:
1. Ochrona i monitorowanie systemu elektroenergetycznego: Pomiar prądu w czasie rzeczywistym dla podstacji, linii przesyłowych i dystrybucyjnych.
2. Inteligentne sieci: Gromadzenie danych do zarządzania obciążeniem sieci i automatycznego monitorowania.
3. Energia odnawialna: Pomiar prądu w farmach wiatrowych i panelach słonecznych.
4. Automatyka Przemysłowa: Monitorowanie wahań prądu w liniach produkcyjnych i maszynach przemysłowych.
Jako producent i dostawca z siedzibą w Chinach, Comewill oferuje hurtowe, dostosowane do potrzeb i dostępne w magazynie przekładniki prądowe, zapewniając wysoką jakość, terminowość dostaw i zgodność ze światowymi standardami. Kupujący zaopatrujący się w przekładniki prądowe mogą polegać na firmie Comewill w zakresie niezawodnych, precyzyjnych i bezpiecznych rozwiązań w zakresie pomiaru prądu.
