Wyłącznik próżniowy (VCB), krytyczne urządzenie w nowoczesnej dystrybucji energii średniego napięcia. Badamy podstawową fizykę wygaszania łuku w próżni, analizujemy podstawowe komponenty – od przerywacza próżniowego po mechanizm operacyjny – i przedstawiamy szczegółowe, praktyczne porównanie z technologią SF₆. W artykule omówiono także kluczowe obszary zastosowań, kryteria wyboru i najlepsze praktyki w zakresie konserwacji, a wszystko to w oparciu o zasady inżynierii branżowej. Jako profesjonalistaProducent i dostawca z siedzibą w Chinach, Przyjdźdostarcza wysokiej jakości, konfigurowalne rozwiązania VCB, które łączą niezawodność, trwałość i odpowiedzialność za środowisko dla projektów przemysłowych, komercyjnych i użyteczności publicznej na całym świecie.

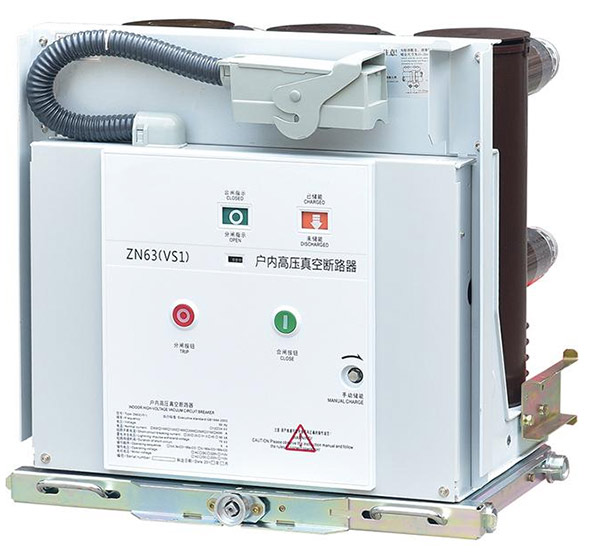

TheWyłącznik próżniowy (VCB)stał się kamieniem węgielnym niezawodnej dystrybucji energii średniego napięcia, służąc jako podstawowe urządzenie zabezpieczające w podstacjach, zakładach przemysłowych i obiektach komercyjnych. W przeciwieństwie do starszych technologii, które opierają się na oleju, powietrzu lub gazie SF₆, VCB wykorzystuje środowisko o wysokiej próżni do gaszenia łuku powstającego w przypadku rozłączenia styków podczas zwarcia. Metoda ta oferuje wyraźne korzyści w zakresie szybkości przełączania, niezawodności działania i bezpieczeństwa środowiskowego, co czyni ją preferowanym wyborem w zastosowaniach od 3 kV do 36 kV.
Nowoczesna infrastruktura elektryczna wymaga sprzętu, który nie tylko działa pod obciążeniem, ale także wymaga minimalnej interwencji przez dziesięciolecia pracy. VCB radzą sobie z tym wyzwaniem dzięki uszczelnionym na cały okres eksploatacji komorom i solidnym konstrukcjom mechanicznym, które znacznie skracają okresy międzyobsługowe w porównaniu z innymi typami wyłączników.Przyjdźjako doświadczony producent z Chin, specjalizuje się w produkcji VCB zaprojektowanych tak, aby zapewniały stałą wydajność w szerokim zakresie warunków pracy, od tropikalnej wilgotności po zapylone środowiska przemysłowe.
Artykuł ten oferuje oryginalne spojrzenie techniczne na technologię VCB, koncentrując się na zasadach inżynieryjnych rządzących jej działaniem, krytycznych komponentach zapewniających jej trwałość oraz czynnikach praktycznych, które inżynierowie muszą wziąć pod uwagę przy wyborze i specyfikowaniu tych urządzeń do nowych projektów lub modernizacji.
U podstaw każdego VCB leży podstawowa zasada fizyczna: niezdolność łuku elektrycznego do utrzymania się w wysokiej próżni. Kiedy styki wyłącznika rozłączają się w warunkach zwarcia, prąd stara się utrzymać ścieżkę przez pary zjonizowanego metalu. Jednakże, ponieważ przerywacz jest opróżniany do ciśnienia poniżej 10⁻⁴ Pa, średnia swobodna droga cząsteczek jest niezwykle długa, a cząstki dostępne do jonizacji są rzadkie.
Łuk, który się tworzy, istnieje prawie wyłącznie w postaci plazmy oparów metalu z powierzchni styku. Gdy prąd w naturalny sposób przechodzi przez zero w cyklu prądu przemiennego, para ta skrapla się niemal natychmiast na chłodniejszych powierzchniach stykowych i otaczających osłonach łukowych. Ta szybka kondensacja – znana jakoodzyskiwanie dielektryka— zapobiega ponownemu zajarzeniu łuku, skutecznie usuwając zwarcie w ciągu połowy cyklu. Cały proces jest czysty, cichy i powoduje minimalną erozję kontaktową, co przyczynia się do wysokiej wytrzymałości elektrycznej VCB, często przekraczającej 5000 operacji przy pełnym obciążeniu.
Co ważne, konstrukcja przerywacza próżni zapewnia, że łuk pozostaje skoncentrowany i rozproszony, co pozwala uniknąć gorących punktów, które mogłyby uszkodzić powłokę ceramiczną. Zastosowanie określonej geometrii styków, takich jak styki osiowe lub promieniowe pola magnetycznego, dodatkowo kontroluje ruch łuku i zapewnia równomierne zużycie, wydłużając w ten sposób żywotność funkcjonalną przerywacza. Zasada wygaszania łuku sprawia, że wyłączniki VCB wyjątkowo nadają się do częstych zadań przełączania, takich jak uruchamianie silników lub przełączanie baterii kondensatorów, gdzie inne technologie uległyby szybszej degradacji.
W przypadku zastosowań średniego napięcia wybór pomiędzy technologią próżniową a technologią SF₆ jest częstą decyzją inżynierską. Obie są dojrzałymi technologiami, ale ich cechy różnią się w zależności od priorytetów projektu. Poniższa tabela przedstawia oryginalne, szczegółowe porównanie oparte na czynnikach operacyjnych i środowiskowych, bez polegania na danych zewnętrznych dostawców.
| Parametr | Wyłącznik próżniowy (VCB) | Wyłącznik SF6 |
|---|---|---|
| Medium przerywające | Próżnia (wytrzymałość dielektryczna ~10⁷ V/m) | Gaz SF₆ pod ciśnieniem (zwykle 5–7 barów) |
| Typowa klasa napięcia | 3 kV – 36 kV (pierwotne średnie napięcie) | 3 kV – 800 kV+ (obejmuje SN do EHV) |
| Wpływ na środowisko | Zerowa emisja; brak efektu gazów cieplarnianych | Wysoki współczynnik GWP (23 500 x CO₂); wymaga ścisłego obchodzenia się z nim i recyklingu |
| Skontaktuj się z Erozją i Życiem | Niska erozja; żywotność elektryczna do 30 pełnych usterek lub ponad 5000 operacji przełączania | Umiarkowana erozja; Produkty rozkładu gazu wymagają zarządzania |
| System konserwacji | Minimalny; przerywacze są zapieczętowane na całe życie; tylko smarowanie mechanizmu | Okresowe kontrole gęstości gazu; monitorowanie wilgoci i produktów ubocznych |
| Mechanizm operacyjny | Siłownik sprężynowy lub magnetyczny – niskie zapotrzebowanie na energię | Sprężyna, hydrauliczna lub pneumatyczna – często większa energia |
| Typowe mocne strony | Częste przełączanie, niskie koszty utrzymania, nieszkodliwe dla środowiska | Doskonały do kompaktowych instalacji wysokiego napięcia, z możliwością wysokiego prądu zwarciowego |
Porównanie to pokazuje, że VCB sprawdzają się szczególnie dobrze w zastosowaniach, w których najważniejsza jest dbałość o środowisko, częsta obsługa i niskie koszty cyklu życia. Dla użytkowników użyteczności publicznej i przemysłowych poszukujących zrównoważonego, wysokowydajnego rozwiązania dla sieci średniego napięcia, VCB stanowią przekonujący wybór technologii.Przyjdźprodukuje VCB, które wykorzystują te nieodłączne zalety, oferując gamę produktów od 12 kV do 40,5 kV do użytku wewnątrz i na zewnątrz.
VCB to zespół precyzyjnie zaprojektowanych komponentów, z których każdy odgrywa kluczową rolę w zapewnieniu niezawodnego działania. Dwie najważniejsze części to przerywacz próżniowy i mechanizm operacyjny.
Przerywacz próżniowy to hermetycznie zamknięty cylinder ceramiczny zawierający styki stałe i ruchome. Materiał ceramiczny (często tlenek glinu) zapewnia doskonałą izolację dielektryczną i wytrzymałość mechaniczną. Wewnątrz metalowy mieszek łączy ruchomy styk z zewnętrznym drążkiem roboczym, utrzymując uszczelnienie próżniowe, jednocześnie umożliwiając ruch osiowy. Wyrafinowany system ekranowania otacza styki, aby skroplić opary metalu i zapobiec ich osadzaniu się na ceramicznej powierzchni wewnętrznej, zachowując integralność izolacji przez cały okres użytkowania urządzenia. Materiał stykowy, zazwyczaj stop miedzi i chromu, jest wybierany ze względu na jego odporność na spawanie i zdolność do utrzymywania niskiego prądu przerywającego, co jest ważne w przypadku indukcyjnego przełączania obciążenia.
Mechanizm napędowy zapewnia siłę napędową umożliwiającą precyzyjne i szybkie otwieranie i zamykanie styków. Mechanizmy sprężynowe są najczęściej spotykane w VCB ze względu na ich niezawodność i niezależność od zewnętrznych źródeł zasilania podczas wyłączania. Energia jest magazynowana w sprężynie zamykającej (poprzez ręczny lub silnikowy układ ładowania) i uwalniana po otrzymaniu sygnału wyłączenia. Konstrukcja magazynująca energię zapewnia, że wyłącznik otwiera się ze stałą prędkością i siłą, niezależnie od napięcia sterującego. Inne opcje obejmują siłowniki magnetyczne, które wykorzystują magnesy trwałe i cewkę do blokowania, oferując prostszą konstrukcję mechaniczną z mniejszą liczbą ruchomych części. VCB firmy Comewill są wyposażone w solidne mechanizmy, takie jak seria CT, zaprojektowane do tysięcy operacji przy minimalnej regulacji.
VCB są klasyfikowane według środowiska instalacji i specyficznych wymagań operacyjnych. Dwa podstawowe typy to:
Kluczowe obszary zastosowań obejmują:
Dzięki szerokiemu portfolio,Przyjdźdostarcza VCB do zastosowań wewnętrznych i zewnętrznych, oferując dostosowanie do specyficznych wymagań klienta i standardów projektowych.
Wybór odpowiedniego VCB do konkretnego projektu wymaga dokładnej oceny zarówno parametrów systemu, jak i warunków pracy. Podstawą podjęcia rozsądnej decyzji o udzieleniu zamówienia są następujące kryteria:
Dokonując dokładnej oceny tych kryteriów, inżynierowie i zespoły zakupowe mogą wybrać VCB, który nie tylko spełnia bezpośrednie wymagania techniczne, ale także zapewnia długoterminową niezawodność i opłacalność.Przyjdźzapewnia szczegółowe wsparcie techniczne, aby pomóc klientom w dokonaniu wyboru, oferując produkty zgodne z głównymi międzynarodowymi standardami.
Podstawową zaletą jest zdolność do gaszenia łuku niemal natychmiast po zerowym prądzie w próżni, co zapewnia szybki odzysk dielektryka. Skutkuje to bardzo krótkimi czasami wyładowania łukowego, zmniejszoną erozją styków i minimalną konserwacją, co czyni go wysoce niezawodnym w systemach średniego napięcia.
VCB są przeznaczone głównie do zastosowań średniego napięcia, obejmujących zakres od około 3 kV do 36 kV. To sprawia, że są one standardowym wyborem dla sieci dystrybucyjnych i przemysłowych systemów elektroenergetycznych.
VCB mają znaczną przewagę środowiskową, ponieważ wykorzystują próżnię jako medium przerywające, które nie powoduje efektu gazów cieplarnianych. Natomiast gaz SF₆ ma bardzo wysoki potencjał tworzenia efektu cieplarnianego (GWP) i wymaga ostrożnego obchodzenia się z nim oraz procedur recyklingu po wycofaniu z eksploatacji.
Dwa najbardziej krytyczne elementy to przerywacz próżniowy (uszczelnione styki) i mechanizm operacyjny. Materiał styków i ekranowanie przerywacza decydują o trwałości elektrycznej, natomiast konstrukcja mechanizmu i jakość materiału decydują o wytrzymałości mechanicznej.
Tak, wyłączniki VCB wyjątkowo dobrze nadają się do częstych zadań związanych z przełączaniem, takich jak uruchamianie silnika, przełączanie baterii kondensatorów i sterowanie piecem łukowym. Ich solidna konstrukcja i niska erozja kontaktowa pozwalają na dużą liczbę bezpiecznych operacji.
VCB wymagają bardzo minimalnej konserwacji. Do podstawowych zadań należy okresowa kontrola mechanizmu napędowego pod kątem prawidłowego smarowania, sprawdzanie wskaźników mechanicznych oraz oględziny wizualne komory pod kątem ewentualnych uszkodzeń. Same przerywacze są uszczelnione na całe życie i nie wymagają uzupełniania gazu ani wymiany styków w normalnych warunkach pracy.
