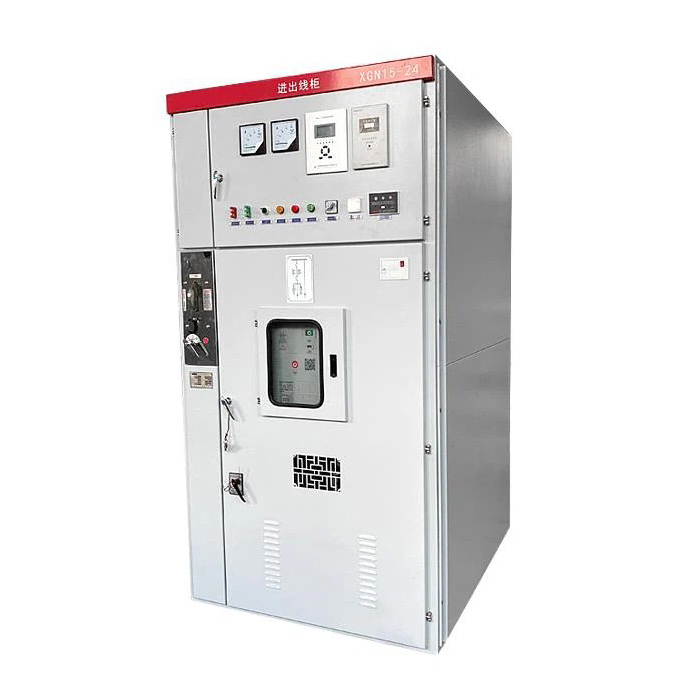

Jako podstawowe wyposażenie do kontroli i ochrony sieci dystrybucyjnej, wysokiej jakości rozdzielnica pierścieniowa o napięciu 35 kV z obudowę stałą, produkowana w Chinach, może stabilnie generować niezawodną moc w różnych scenariuszach zastosowań, takich jak projekty budowy i renowacji miejskich sieci elektroenergetycznych, przedsiębiorstwa przemysłowe i górnicze, wieżowce i obiekty użyteczności publicznej w pełni spełniają podstawowe wymagania nabywców dotyczące wydajności sprzętu.
Ta jednostka główna o stałej konstrukcji pierścieniowej stała się preferowanym produktem przy zakupie nowoczesnych systemów dystrybucji energii, oferując opłacalną konfigurację infrastruktury energetycznej.
| Numer seryjny | Przedmiot | Jednostka | Dane | ||
| 1 | Napięcie znamionowe | kV | 12 | 40.5 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy | A | 630 | 630/1250 | |
| 4 | Znamionowa częstotliwość napięcia wytrzymywanego (1 min) | Fazy i do ziemi | kv | 42 | 95 |
| Odległości izolacyjne | 48 | 118 | |||
| Znamionowe napięcie udarowe wytrzymywane przez piorun | Fazy i do ziemi | 75 | 185 | ||
| Odległości izolacyjne | 85 | 215 | |||
| Napięcie wytrzymywane częstotliwości sieciowej (obwód sterujący i pomocniczy) | 2 | ||||
| 5 | Znamionowy krótkotrwały prąd wytrzymywany | kA | 20/25 | 31.5 | |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 50/63 | 80 | |
| 7 | Czas trwania znamionowego prądu zwarciowego | s | 4 | 4 | |
| 8 | Znamionowy prąd zwarciowy wyłączalny | kA | 20/25 | 31.5 | |
| 9 | Znamionowy prąd załączeniowy zwarcia | kA | 50/63 | 80 | |
| 10 | Czas trwania łuku | s | 1 | 1 | |
| 11 | Znamionowa sekwencja operacji |
|
0-0,3 s-CO-3min-CO | ||
| 12 | Gaz izolacyjny |
|
SF6 | ||
| 13 | Roczny wskaźnik wycieków | % | ≤ 0,01 | ||
| 14 | Standardowy stopień ochrony | Uszczelniona skrzynka gazowa |
|
IP67 | |
| Obudowa rozdzielnicy | IP4X | ||||
| 15 | Znamionowe ciśnienie inflacyjne | MPa | 0.03 | ||
| Minimalny poziom ciśnienia funkcjonalnego | 0.01 | ||||
| 16 | Znamionowe napięcie zasilania obwodu pomocniczego | V | DC 24, 48, 110, 220, AC220 | ||
| 17 | Żywotność mechaniczna | Wyłącznik automatyczny | Działanie | 10000 | 11000 |
| Wyłącznik izolacyjny | 5000 | 3000 | |||
| Uziemnik | 5000 | 3000 | |||
| 18 | Wytrzymałość elektryczna wyłącznika | Działanie | 30(E2) | ||
| 19 | Utrata ciągłości usług |
|
LSC2 | ||
·Temperatura otoczenia: -10°C ~ +40°C
·Wysokość: Wysokie napięcie ≤1000m; Niskie napięcie ≤2500 m (dostępna konstrukcja niestandardowa w przypadku zamówień ponadzakresowych)
·Wilgotność względna: ≤85%
·Natężenie sejsmiczne: ≤ magnitudo 8
·Warunki środowiskowe: Brak zagrożenia pożarem/wybuchem, brak poważnych zanieczyszczeń, brak korozji chemicznej, brak gwałtownych wibracji (miejsce zakupu musi je spełniać)
