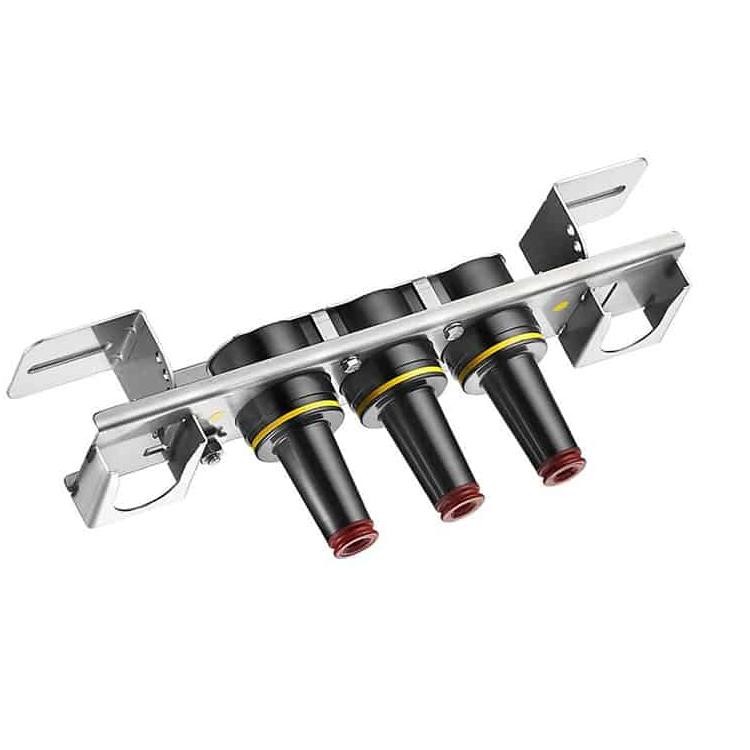

Złącze przerwania obciążenia 15KV 200A

Fabryczne złącze rozłączające 15 KV 200 A firmy Comewill posiada całkowicie miedzianą ścieżkę przewodzącą prąd, zapewniając niezawodną i stałą wydajność bez względu na warunki.
W pełni spełnia wymagania normy IEEE 386 i jest całkowicie wymienne z produktami konkurencji i innymi współpracującymi komponentami, które również są zgodne ze standardem IEEE 386. Po zainstalowaniu z pasującymi częściami to złącze rozłącznika zapewnia w pełni ekranowane połączenie, idealne do zastosowań przy rozłączaniu obciążenia.

Co to jest złącze przerywające obciążenie 15KV 200A?

Złącze rozłączające 15 kV 200 A to urządzenie do łączenia kabli średniego napięcia stosowane w systemach dystrybucji energii do bezpiecznego łączenia, rozgałęziania i sekcjonowania kabli podziemnych 15 kV, umożliwiając jednocześnie działanie w trybie rozłączania obciążenia (przełączanie pod napięciem). Zwykle zawiera wiele interfejsów 200 A (takich jak 2, 3 lub 4 przewody), które są ze sobą wewnętrznie połączone, co umożliwia elastyczne konfiguracje pętli, odczepów lub splotów. Zbudowany zgodnie ze standardem IEEE 386, zapewnia w pełni ekranowane, bezpieczne i niezawodne działanie w transformatorach montowanych na podkładkach, rozdzielnicach i sklepieniach podziemnych.

TESTY PRODUKCYJNE

Testy przeprowadzone zgodnie z normą IEEE/ANSI 386.
Minimalny poziom napięcia koronowego – 11 kV
Wytrzymałość AC 1 minuta – 34 kV

Badania przeprowadzone zgodnie z wymaganiami procesu produkcyjnego Chardon:
Kontrola fizyczna
Okresowa sekcja
Okresowa analiza rentgenowska

NAPIĘCIE ZNAMIONOWE
Klasa napięcia 15 kV
Maks. Wartość znamionowa między fazami 14,4 kV
Maks. Wartość znamionowa Faza do uziemienia 8,3 kV
AC 1 minuta wytrzymuje 34 kV
Wytrzymałość DC 15 minut 53 kV
BIL i szczyt pełnej fali 95 kV
Minimalny poziom napięcia koronowego 11 kV
AKTUALNE OCENY
Ciągły: 200 amperów rms
Przełączanie: 10 operacji przy 200 amperach rms przy 14,4 kV
Zamknięcie usterki: 10 000 amperów wartości skutecznej symetrycznie przy 14,4 kV przez 0,17 s po 10 kolejnych pomyślnych operacjach przełączania
Krótki czas:
• 10 000 amperów wartości skutecznej, symetrycznie przez 0,17 s
• 3500 amperów rms symetrycznie przez 3,0 s

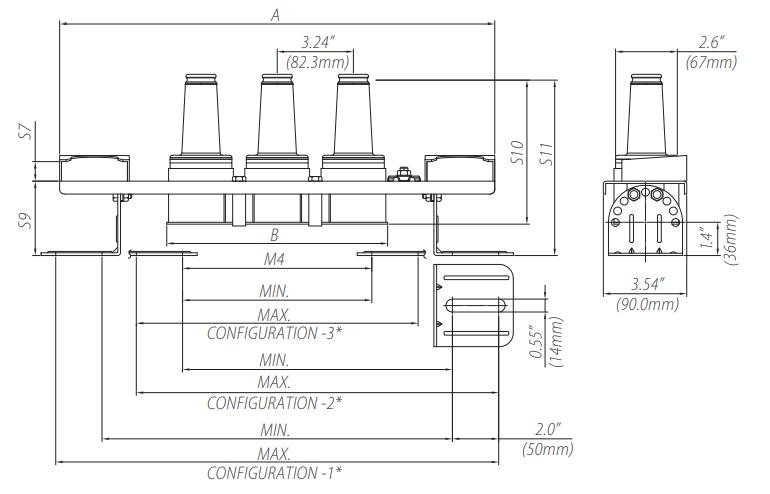

Połączenie z informacjami o wymiarach wspornika

Kroki operacji obciążenia

1. Mocno przymocuj zacisk do ucha do ciągnięcia.
2. Nie przykładaj żadnej siły ciągnącej — po prostu lekko przekręć złącze w kierunku zgodnym z ruchem wskazówek zegara, aby przerwać tarcie powierzchniowe pomiędzy kolankiem a tuleją.
3. Szybkim, zdecydowanym ruchem wyciągnij złącze prosto z tulei. Upewnij się, że złącze znajduje się z dala od jakiejkolwiek płaszczyzny uziemienia.
4. Umieść złącze na odpowiednim urządzeniu dodatkowym, postępując zgodnie z instrukcją obsługi tego akcesorium.
5. Za pomocą zacisku załóż izolowaną nasadkę ochronną (z przewodem spustowym podłączonym do uziemienia systemu) na dowolną odsłoniętą tulejkę pod napięciem.

Często zadawane pytania

Jaka jest główna funkcja złącza przerywającego obciążenie 15KV 200A?
Służy do dzielenia, tworzenia pętli, odczepów lub łączenia kabli średniego napięcia, umożliwiając jednocześnie bezpieczne przełączanie rozłączenia obciążenia w systemach dystrybucji pod napięciem.
Czy jest kompatybilny z innymi markami?
Tak, jest w pełni zgodny ze standardem IEEE 386™, zapewniając pełną wymienność z innymi kompatybilnymi systemami rozłącznych, izolowanych złączy.
Czy można go stosować w instalacjach podziemnych?
Absolutnie. Został specjalnie zaprojektowany do zastosowań w urządzeniach montowanych na podkładkach i w podziemnych skarbcach, gdzie często występują ograniczenia związane z wilgocią, kurzem i przestrzenią.
Jakie funkcje bezpieczeństwa zapewnia złącze rozłączające 15 kV 200 A?
Oferuje w pełni ekranowaną izolację EPDM, kontrolowane działanie przy odłączeniu obciążenia, wysoką odporność na impulsy i stabilną wydajność przerywania łuku dla bezpiecznego przełączania.
