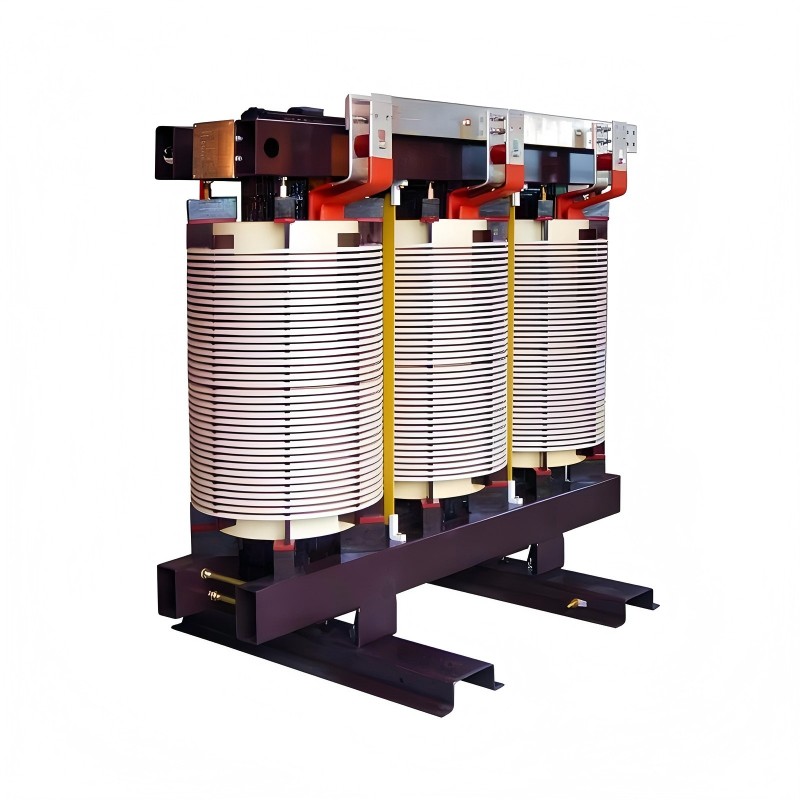

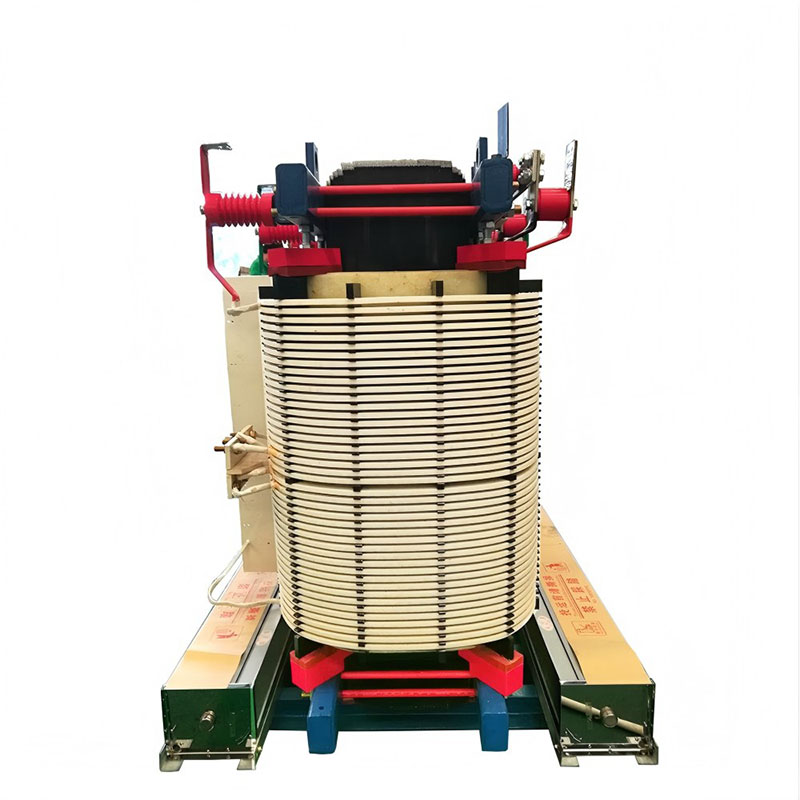

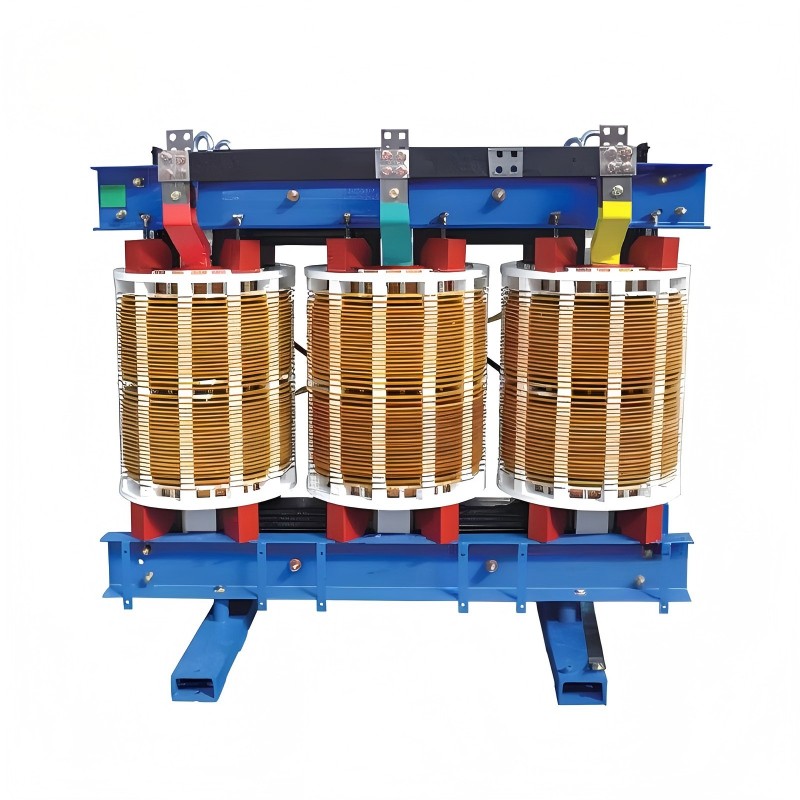

Trójfazowy, niehermetyzowany transformator suchy z serii SGB firmy Comewill to rozwiązanie dla użytkowników poszukujących transformatorów suchych do zastosowań przemysłowych i komercyjnych. Zaprojektowany z najnowocześniejszą izolacją, optymalizacją obwodu magnetycznego i modułową konstrukcją, transformator ten zapewnia wysokie bezpieczeństwo, wydajność i możliwość dostosowania do środowiska.
Trójfazowy niekapsułowany transformator suchy serii SGB to niekapsułkowany transformator suchy, w którym zamiast tradycyjnego odlewania żywicy zastosowano zaawansowaną technologię impregnacji próżniowo-ciśnieniowej (VPI). Jest specjalnie zaprojektowany dla:
Transformacja mocy średniego napięcia na niskie napięcie (10–35 kV / 0,4 kV)
Instalacje wewnętrzne i półzewnętrzne
Zastosowania wymagające wysokiego bezpieczeństwa pożarowego i odporności na wilgoć
Trójfazowy, niekapsułowany transformator suchy serii SGB łączy w sobie wiele zaawansowanych technologii, aby zapewnić niezawodne i wydajne działanie:
1. Zaawansowana konstrukcja rdzenia magnetycznego
Laminowana stal krzemowa o wysokiej przepuszczalności
Stopniowa struktura okrążeń zmniejsza straty w rdzeniu
Skutecznie tłumi zniekształcenia trzeciej harmonicznej
2. Wysokowydajny system izolacji
Podwójny system izolacji (klasa H + NOMEX®)
Doskonała odporność termiczna i wytrzymałość dielektryczna
Odporny na korozję chemiczną i wilgoć

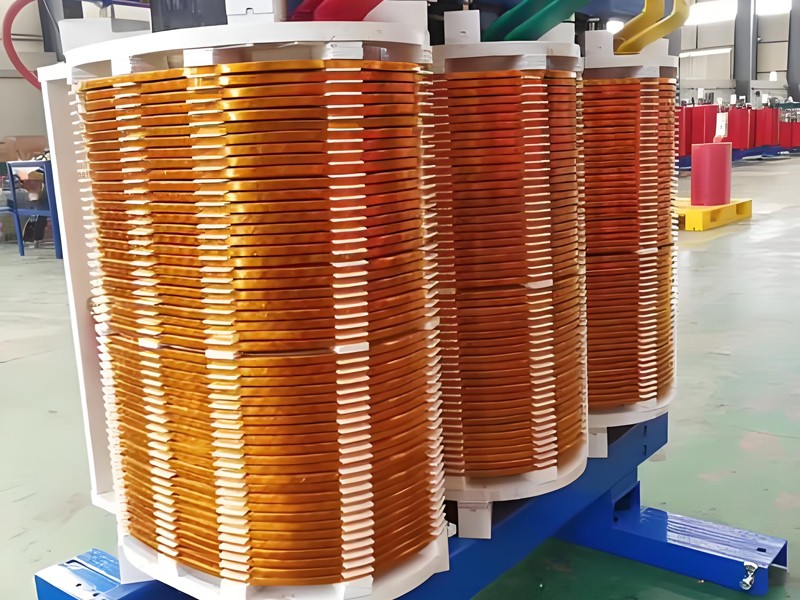

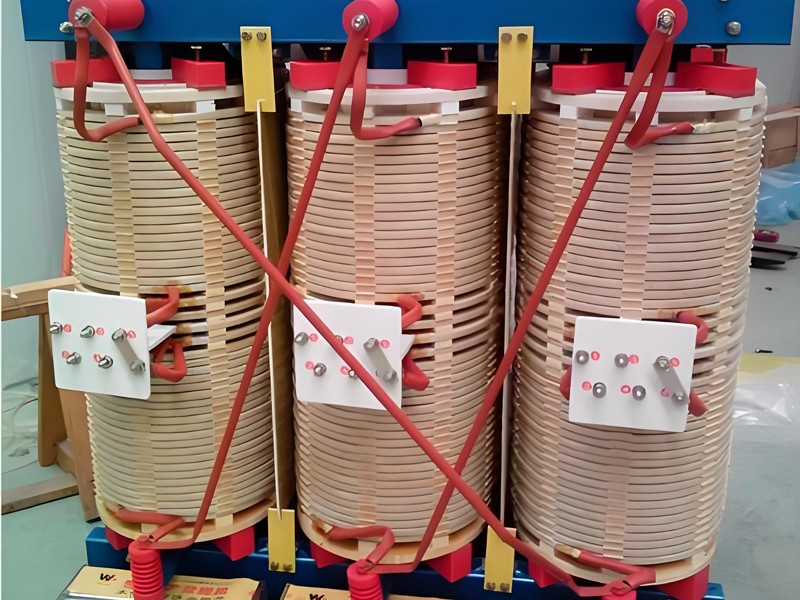

3. Zoptymalizowana struktura uzwojenia
Wysokie napięcie: Warstwowa struktura ciasta
Niskie napięcie: Uzwojenie foliowe zapewniające równomierny rozkład prądu
Zwiększona odporność na zwarcia i wytrzymałość mechaniczna
4. Efektywne zarządzanie temperaturą
Otwarta konstrukcja wentylacji poprawia wydajność chłodzenia
Materiały o niskiej stratności zmniejszają wytwarzanie ciepła
Stabilna praca nawet w środowisku o wilgotności >95%.
5. Proces produkcyjny VPI
Wtórna impregnacja podciśnieniowa
Silna odporność na wilgoć i zanieczyszczenia
Wyjątkowo niskie wyładowania niezupełne, wydłużona żywotność
6. Bezpieczeństwo i ochrona środowiska
Konstrukcja niepalna i przeciwwybuchowa
Materiały w pełni nadające się do recyklingu
Spełnia międzynarodowe standardy ochrony środowiska
| Moc znamionowa (kVA) | Napięcie znamionowe | Grupa wektorów | Strata bez obciążenia (W) | Strata obciążenia (W) | Prąd bez obciążenia (%) | Napięcie impedancyjne (%) | ||||||||||
| WN (kV) | Zakres gwintowania (%) | NN (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 lub ±2 X 2,5 | 0.4 | Dyn11 lub Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Platformy offshore i środowiska morskie
Zakłady chemiczne i petrochemiczne
Wysokie budynki komercyjne i centra danych
Lotniska, szpitale i systemy transportu kolejowego
Przemysłowe zakłady produkcyjne
Regiony wilgotne lub o wysokiej temperaturze (klimat tropikalny)
Modułowa i otwarta konstrukcja sprawia, że konserwacja trójfazowego, niehermetyzowanego transformatora suchego serii SGB jest prosta i opłacalna:
Regularna kontrola
Sprawdź, czy nie gromadzi się kurz i wyczyść kanały wentylacyjne
Sprawdź połączenia pod kątem luzów lub przegrzania
Monitoring Środowiska
Zapewnij odpowiednią wentylację i unikaj nadmiernego zanieczyszczenia
Jeśli to możliwe, utrzymuj wilgotność w zalecanych granicach
Testowanie elektryczne
Okresowo mierz rezystancję izolacji
Monitoruj warunki obciążenia i wzrost temperatury
Konserwacja zapobiegawcza
Oczyścić uzwojenia i powierzchnie rdzenia
Sprawdź pod kątem oznak korozji lub degradacji izolacji
