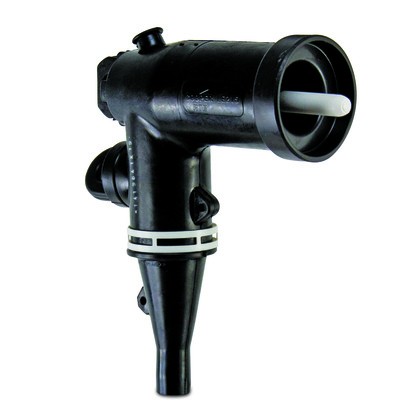

Jako profesjonalny producent, Comewill chciałby zapewnić Państwu wysokiej jakości złącze kolankowe 15KV 200A, które ma niezawodną konstrukcję i duże możliwości adaptacji, co może spełnić wymagania dotyczące wydajnego połączenia systemu dystrybucyjnego. Jest to wysokiej jakości wybór w zamówieniach energetycznych, łączący bezpieczeństwo i praktyczność.
Formowany ekran zewnętrzny: Powłoka ma grubość 1/8 cala, a przewodząca osłona z EPDM utwardzana nadtlenkiem jest odporna na zużycie i stanowi integralną część konstrukcji bez obciążenia.
Izolacja EPDM: Proces utwardzania nadtlenkiem o dobrych właściwościach relaksacji naprężeń, zapewniający długą żywotność w wysokich temperaturach otoczenia. Materiał ten jest kompatybilny ze wszystkimi stałymi izolacjami i ekranami kabli dielektrycznych.
Formowane wkładki przewodzące: służą do kontrolowania naprężeń elektrycznych i zapewniają ekranowanie złączy zaciskowych.
Oko robocze: Zaprojektowane tak, aby umożliwiać włączanie i wyłączanie odpowiedniego narzędzia z drążkiem na gorąco, gdy jest ono pod napięciem (pod obciążeniem). Jest skonstruowany tak, aby wytrzymać napięcie statyczne 500 funtów i moment skręcający 10 ft-lb
Uchwyt zaciskowy: Spełnia wszystkie wymagania ANSI C119.4 dla złączy typu A.
Punkt testowy: Wsparcie instalacji wskaźników obwodu usterek. Punkt ten pełni także funkcję wskaźnika obecności napięcia, gdy jest używany ze sprzętem o wysokiej impedancji.
Wejście kabla: Półprzewodząca warstwa gumy, służąca do przedłużenia warstwy ekranującej izolacji kabla i kontroli wewnętrznego naprężenia napięciowego; pasowanie wciskowe z powierzchnią izolacji kabla zapewnia wystarczającą drogę upływu i wytrzymałość dielektryczną.
Zakładka uziemienia: umożliwia podłączenie przewodów spustowych w celu zapewnienia konstrukcji wolnej od zakłóceń.
Biało-czarno-biała opaska identyfikacyjna: Kolanko identyfikacyjne z trójfazowym przełączaniem i oceną zamknięcia zwarcia 3 Ø.
Interfejs operatora: używany do dopasowania dowolnego komponentu wyprodukowanego zgodnie ze standardami IEEE.
Pierścień blokujący: Mocuje kolano do współpracującego produktu. Kiedy przyłożone napięcie przekracza początkową wartość odłączenia od rowka łączącego wkładkę tulei, zostaje uruchomiony rozłącznik obciążenia, aby zapewnić szybkie rozłączenie.
Sonda łamania obciążenia: wykonana z cynowanej miedzi, aby zapewnić płynną ścieżkę prądu i wspierać stabilne działanie włączania/wyłączania obciążenia.
| ⚫ Klasa napięcia: | 15KV |
| ⚫ Maksymalna moc znamionowa między fazami: | 14,4 kV |
| ⚫ Maksymalna wartość znamionowa faza do masy | 8,3 kV |
| ⚫ Wytrzymałość AC 1 minuta: | 34 kV |
| ⚫ Wytrzymałość DC 15 minut: | 53 kV, ≤10 pC |
| ⚫ BIL i szczyt pełnej fali: | 95 kV |
| ⚫ Minimalny poziom napięcia koronowego: | 11kV |
| ⚫ Ciągły: | 200 amperów rms |
| ⚫ Przełączanie: | 10 operacji przy 200 amperach rms przy 14,4 kV |
Podstawowe mocne strony
Bezpieczne odłączanie obciążenia i przełączanie złącza kolanowego odłączającego obciążenie 15KV 200A można osiągnąć bez konieczności stosowania zewnętrznych narzędzi, zapewniając wygodną i wydajną obsługę;
Przyjęcie w pełni ekranowanej i zanurzalnej konstrukcji, aby zapewnić operatorom bezpieczeństwo we wszystkich aspektach;
Złącze kolankowe 15KV 200A może być wymienne z innymi złączami zgodnymi z normą IEEE 386, z dużą kompatybilnością;
Zapewnij opcjonalne akcesoria, w tym wkładki odłączające obciążenie, izolowane wtyczki i tuleje uziemiające, aby sprostać różnorodnym potrzebom użytkowania.
Transformatory i rozdzielnice typu skrzynkowego
System podziemnych rowów kablowych
Słup pionowy do kabli dystrybucyjnych (słup pionowy do kabli dystrybucyjnych)
Energia wiatrowa, energia słoneczna i przemysłowe systemy dystrybucyjne
To wysokiej jakości złącze kolankowe 15KV 200A zapewnia bezpieczne i wydajne rozwiązanie dla nowoczesnych systemów dystrybucji średniego napięcia dzięki solidnej i trwałej konstrukcji oraz stabilnej i niezawodnej wydajności.
