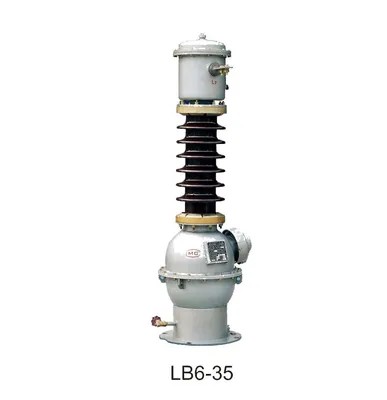

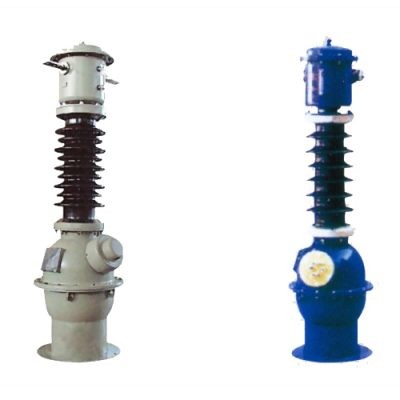

Jako profesjonalny zewnętrzny przekładnik prądowy 0,72–40,5 kV w Chinach, firma Comewill pragnie zapewnić Państwu wysokiej jakości przekładnik prądowy LB6-35, który charakteryzuje się solidną charakterystyką wzbudzenia, działa niezawodnie i jest wyjątkowo łatwy w utrzymaniu. Dzięki uszczelnionej konstrukcji i metalowemu ekspanderowi na górze jest trwały. Idealny do projektów zaopatrzeniowych na wysokościach poniżej 1000 m, bez problemu radzi sobie z temperaturami od -30°C do 40°C.
Zapewniamy, że przekładnik prądowy LB6-35 spełnia międzynarodowe standardy jakości, dzięki czemu idealnie pasuje do Twojego systemu zasilania średniego napięcia. Potrzebujesz szczegółowych specyfikacji, niestandardowych ofert lub pomocy przy zakupach hurtowych? Wystarczy skontaktować się z firmą Welcome (Wenzhou) Electric Co., Ltd. Nasz zespół pomoże usprawnić proces zakupów i ułożyć plan dostaw, który będzie dla Ciebie odpowiedni.
| Napięcie znamionowe | Znamionowy prąd pierwotny | Znamionowy prąd wtórny | Połączenie klas | Znamionowa moc wyjściowa wtórna | Taktor graniczny dokładności | |
| Klasa dokładności | V/A | |||||
| 35 | 5 ~ 2000 | 5 | P1/P2/0,5, P/P2/0,2, P1/P2, 0,2S | P1 | 40 | 15 |
| P2 | 30 | 20 | ||||
| 0.5 | 40 |
|
||||
| 0.2 | 30 |
|
||||
| 0,2 S | 30 |
|
||||
| Dokładność krótkotrwałego prądu cieplnego | dynamiczny, stabilny prąd | Znamionowy poziom izolacji | Polaryzacja | Określona odległość pełzania | masa oleju | Całkowita waga |
| 1s krótkotrwały prąd termiczny 100In maksymalnie 40 | 25 ln maks. 100 | 40,5/95/185 | Odejmowanie | 2.5 | 30-25 | 162-207 |

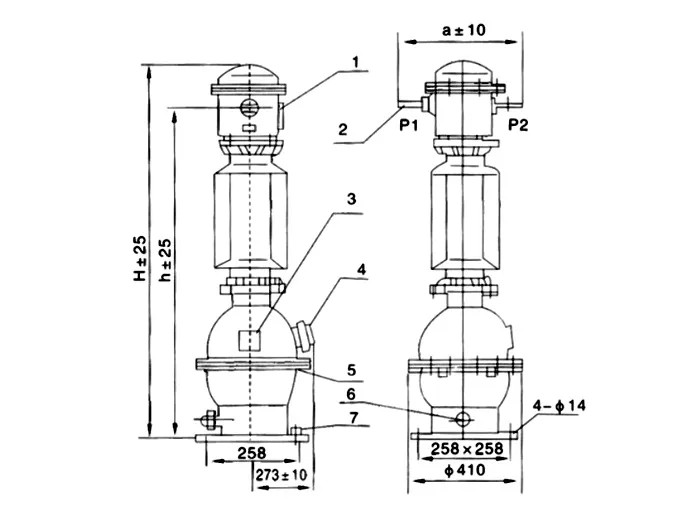

| Numer | Nazwa | Zarys |
| 1 | Wskaźnik poziomu oleju |
 |
| 2 | Terminal wylotowy | |
| 3 | Tabliczka z nazwiskiem | |
| 4 | Druga skrzynka przyłączeniowa | |
| 5 | Hak do podnoszenia | |
| 6 | Zawór do pobierania próbek oleju | |
| 7 | Kołek ziemny |
1, podstawowe parametry
Napięcie znamionowe: 35 kV, odpowiednie dla systemów zasilania średniego napięcia, jest powszechnie stosowanym wyborem przy zakupie sprzętu wysokiego napięcia
Częstotliwość znamionowa: 50 Hz/60 Hz, kompatybilna z głównymi częstotliwościami sieci globalnej, może być bezpośrednio dostosowana do projektów w różnych regionach
Metoda izolacji: Izolacja papierem olejowym, wykorzystująca połączenie wysokiej jakości oleju izolacyjnego i papieru izolacyjnego, o stabilnych parametrach izolacji i dużej odporności na napięcie
Forma instalacji: Typ zewnętrzny, konstrukcja odpowiednia do środowiska zewnętrznego, odporna na wpływ czynników naturalnych, takich jak wiatr, deszcz, piasek itp.
2. Kluczowe wskaźniki techniczne
Jednorazowy zakres prądu: 5A ~ 2000A, pokrywający większość wymagań pomiarowych dla warunków pracy. Typowe specyfikacje obejmują 5/5, 10/5, 30/5 itd., co umożliwia dostosowywanie specjalnych specyfikacji do potrzeb zaopatrzeniowych
Prąd wtórny: standardowe wyjście 5 A, zgodne z międzynarodowymi standardami uniwersalnego interfejsu, można bezpośrednio dopasować do sprzętu pomocniczego, takiego jak liczniki elektryczne i przekaźniki
Prąd stabilności termicznej: wartość skuteczna 1 sekundy (np. prąd 5 A odpowiada 0,5 kA, prąd 2000 A odpowiada 1020 kA), jest w stanie wytrzymać krótkotrwały szok termiczny w warunkach awarii bez ryzyka uszkodzenia
Dynamiczny stabilny prąd: szczytowa moc wyjściowa (np. prąd 5 A odpowiada 1,28 kA, prąd 2000 A odpowiada 2550 kA), jest w stanie wytrzymać siłę elektromagnetyczną generowaną przez prąd zwarciowy i zachować integralność strukturalną
Limit wzrostu temperatury: Maksymalny wzrost temperatury uzwojenia wynosi 55 ℃ (mierzony metodą oporową/metodą termometru), a maksymalny wzrost temperatury górnej warstwy oleju wynosi 50 ℃ (mierzony metodą termometru), skutecznie zapobiegając starzeniu się izolacji na skutek przegrzania i wydłużając żywotność produktu
3. Środki ostrożności dotyczące użytkowania i zaopatrzenia
Produkcja i konserwacja: Przed opuszczeniem fabryki przekładnik prądowy LB6-35 poddawany jest suszeniu próżniowemu i obróbce zanurzeniowej w oleju w celu dokładnego usunięcia wilgoci i powietrza, zapewniając niezawodność izolacji; Ze względu na niecałkowicie uszczelnioną konstrukcję, w trakcie użytkowania należy regularnie sprawdzać jakość oleju, a w celu zapewnienia ciągłej i stabilnej pracy sprzętu może być konieczna filtracja lub wymiana
Przekładnik prądowy LB6-35 został zaprojektowany specjalnie do monitorowania prądu i ochrony linii przesyłowych wysokiego napięcia, może dostarczać dokładne sygnały prądowe, wspomagać pomiar energii, ochronę przekaźników i prace kontrolne systemu, a także zapewniać bezpieczną i stabilną pracę sieci energetycznej.
Jeśli chcesz lepiej poznać szczegółowe informacje techniczne o produkcie, uzyskać spersonalizowane oferty lub zapoznać się z planami zamówień zbiorczych, skontaktuj się z Welcome (Wenzhou) Electric Co., Ltd. Zapewnimy profesjonalne zaopatrzenie w sprzęt wysokiego napięcia i usługi pomocnicze, aby spełnić Twoje rzeczywiste potrzeby projektowe.
