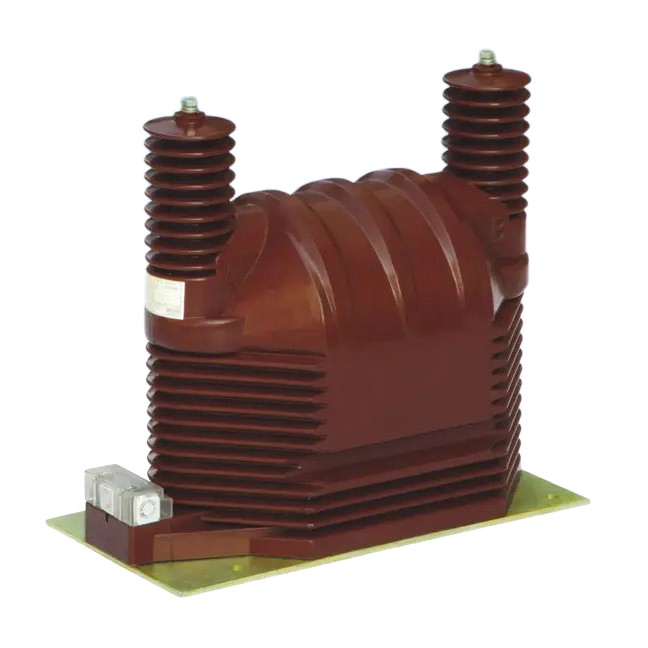

Zbudowane z najwyższej jakości materiałów izolacyjnych, wysokiej jakości transformatory napięciowe JDZ9-35Q wyprodukowane przez Comewill, profesjonalnego producenta w Chinach, mają kompaktową, ale wytrzymałą konstrukcję. Oznacza to, że dobrze wytrzymują mechanicznie i zapewniają solidną izolację elektryczną — bez utraty trwałości. Każdy model ma również swoją specjalność: JDZ9-35Q radzi sobie z wilgocią jak profesjonalista, dzięki czemu idealnie nadaje się do wilgotnych lub mokrych miejsc. Z drugiej strony JDZ9-35G jest wyposażony w silną ochronę przeciwprzepięciową, która chroni system elektryczny przed nagłymi skokami napięcia.
Niezależnie od tego, czy używasz przekładników napięciowych JDZ9-35Q w podstacjach, zakładach przemysłowych czy sieciach dystrybucji energii, oba modele zapewniają spójne, dokładne pomiary napięcia na dłuższą metę. Nie tylko wykonują swoją pracę — sprawiają, że instalacja elektryczna jest bezpieczniejsza i wydajniejsza w działaniu.
Napięcie znamionowe: 35kV (strona pierwotna)
Znamionowy współczynnik transformacji: 35000/100 V (niektóre modele obsługują konfigurację z wieloma uzwojeniami)
Poziom dokładności: 0,2, 0,5, 1,0, 3,0, 6 P (niektóre modele obsługują poziom kombinacji, np. 0,2/0,5/6 P)
Znamionowy poziom izolacji: 40,5/95/200 kV (niektóre modele to 42/95/185 kV)
Maksymalna moc wyjściowa: 1000 VA (niektóre modele mogą osiągnąć nawet 2000 VA)
Całkowicie zamknięty odlew z żywicy epoksydowej, odporny na zanieczyszczenia i wilgoć, odpowiedni do regionów tropikalnych.
Montaż na płycie dolnej, kompaktowy rozmiar, umożliwia montaż w dowolnym kierunku.
Pomocnicza skrzynka zaciskowa wyjściowa może prowadzić przewody w wielu kierunkach i jest zabezpieczona przed kradzieżą.
Pomiar energii, monitorowanie napięcia i ochrona przekaźników w systemie elektroenergetycznym.
Przekładnik napięciowy JDZ9-35Q może być montowany także w rozdzielnicach typu KYN-35 i innych rozdzielnicach wysokiego napięcia.

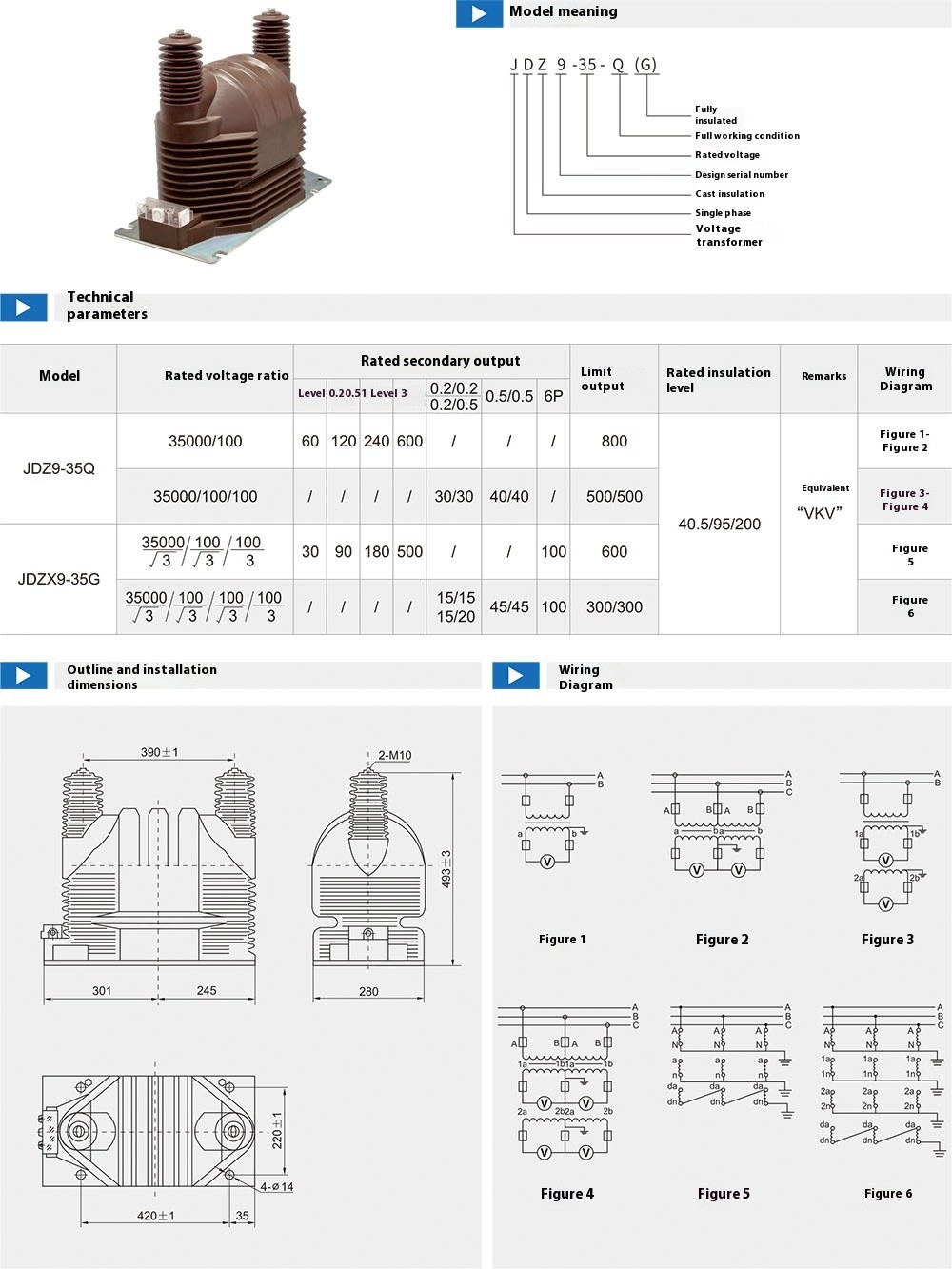

| Typ | stosunek napięcia (kV) | Znamionowa moc wyjściowa wtórna (VA) | Maksymalna moc wyjściowa (VA) | poziom izolacji (kV) | Schemat okablowania | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Rysunek 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Rysunek 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Rysunek 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Rysunek 6 | ||
