Comewill, jako wiodący producent i dostawca w Chinach, dostarcza przekładnik prądowy LMZK-10, który oferuje podstawowe zalety, w tym niewielkie rozmiary, odłączany rdzeń ułatwiający instalację i precyzyjne pomiary przy użyciu importowanej stali krzemowej. Został specjalnie zaprojektowany do kompaktowych rozdzielnic 10 kV.
Ten przekładnik prądowy LMZK-10 ma podstawowe zalety, takie jak mały rozmiar, niewielka waga, możliwość przełączania i łatwa instalacja, i jest szeroko odpowiedni do potrzeb zaopatrzenia w kompaktową, w pełni izolowaną rozdzielnicę sieci pierścieniowej. Szczególnie nadaje się do łączenia ze zdalnymi urządzeniami końcowymi, takimi jak RTU i FTU, tworząc jednostkę próbkującą, zapewniając kompleksowe rozwiązanie i wsparcie danych dla całego systemu. Po zakupie i instalacji nie ma potrzeby modyfikowania oryginalnego okablowania. Można go zainstalować bezpośrednio na podłączonych kablach przychodzących i wychodzących, dzięki czemu obsługa jest prosta i szybka, co znacznie zmniejsza koszty instalacji inżynieryjnej. Obecnie jest szeroko stosowany w kompaktowych, w pełni izolowanych rozdzielnicach sieci pierścieniowych, takich jak SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS itp., A także nadaje się do zakupów i potrzeb wspierających połączone podstacje, rozdzielnice kablowe i inny sprzęt.
Jeśli chodzi o materiały i procesy rdzenia, przekładnik prądowy LMZK-10 wykorzystuje jako materiały magnetyczne wysokiej jakości importowane blachy ze stali krzemowej o wysokiej przenikalności, które mają właściwości odłączanych rdzeni żelaznych i niskie straty w obwodzie magnetycznym. Żywica jest odlewana próżniowo wewnątrz ognioodpornej plastikowej powłoki, charakteryzującej się doskonałą odpornością na wilgoć, stabilną wydajnością i brakiem konieczności późniejszej konserwacji, co spełnia wymagania dotyczące opłacalności zakupu przy długotrwałym użytkowaniu. Podczas instalacji zaciśnij dwa półokrągłe pierścienie na kablu z separacją fazową i zabezpiecz je zaciskami, aby idealnie łączyły się z kablem, tworząc piękny i skoordynowany wygląd. Produkt nadaje się do scenariusza zakupu kabli 10 KV o specyfikacjach od 35 mm ² do 400 mm ². Zacisk wykonany jest z wysokiej jakości stali nierdzewnej, która jest solidna i niezawodna. Podczas użytkowania nie powstają prądy wirowe, co zapewnia bezpieczną pracę sprzętu.
Współczynnik mocy po stronie obciążenia musi spełniać COS φ=0,8 (wykazując charakterystykę histerezy).
Znamionowy prąd wtórny można wybrać spośród specyfikacji 5 A lub 1 A, aby spełnić potrzeby różnych systemów zasilania.
Zakres temperatur otoczenia: dolna granica wynosi -5 ℃, górna granica to 40 ℃, a średnia dzienna temperatura nie może przekraczać 30 ℃.
Znamionowa częstotliwość robocza obsługuje dwa popularne standardy: 50 Hz lub 60 Hz.
Wysokość instalacji sprzętu powinna być kontrolowana na poziomie 1000 metrów lub poniżej.
Poziom zanieczyszczenia odpowiada normie Poziomu II i jest odpowiedni dla konwencjonalnych środowisk przemysłowych.
Produkcja i kontrola produktu są ściśle zgodne z normami krajowymi GB20840.1 i GB20840.2.

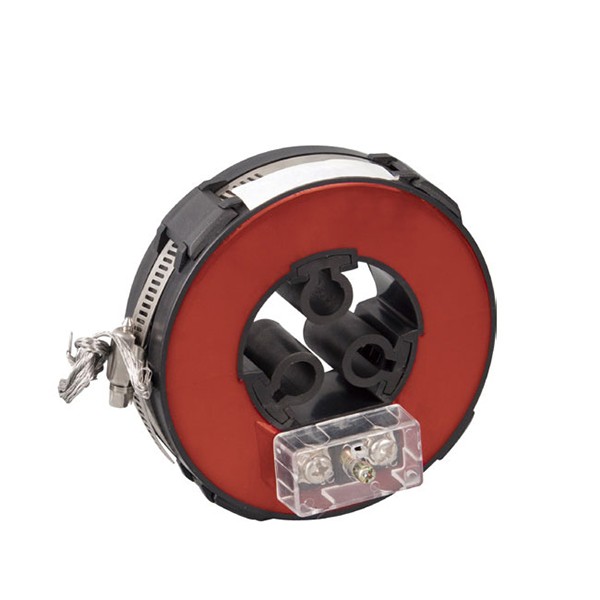

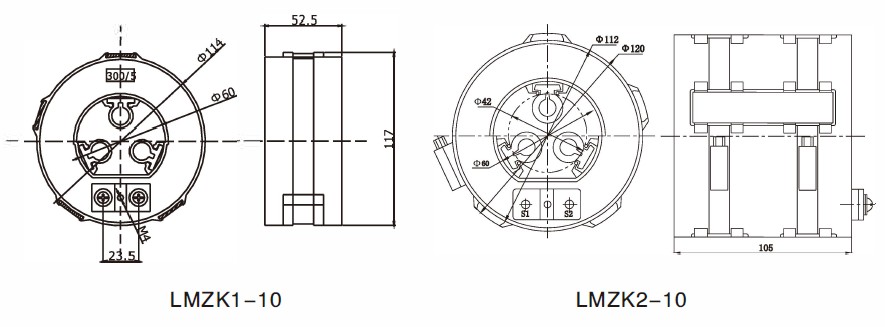

LMZK1
| Typ | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Zamiar | Pomiar przekładnika prądowego | Ochronny przekładnik prądowy | Przekładnik prądowy z podwójnym uzwojeniem | |||||||
| Stosunek | Klasa dokładności i obciążenie znamionowe (VA) | Klasa dokładności i obciążenie znamionowe (VA) | Klasa dokładności i obciążenie znamionowe (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |

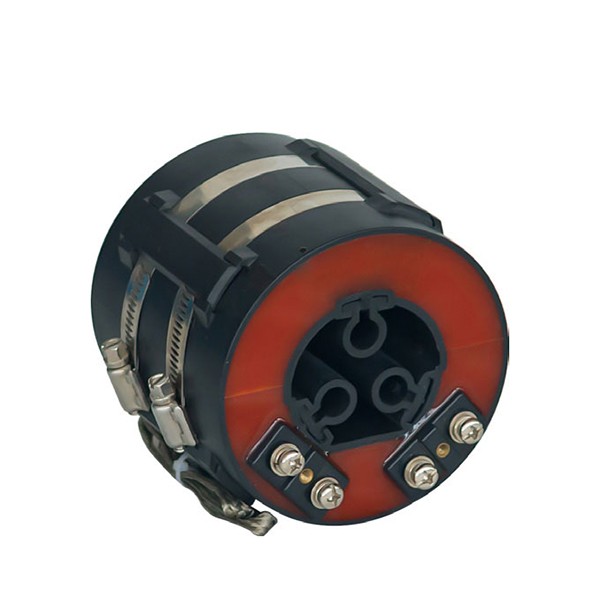

LMZK2
| Typ | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Zamiar |
|
Pomiar prądu | Prąd ochronny | Podwójny prąd uzwojenia | |||||||||
|
|
transformator |
|
transformator |
|
transformator | ||||||||
| Stosunek |
|
Klasa dokładności i | Klasa dokładności i | Klasa dokładności i obciążenie znamionowe | |||||||||
|
|
obciążenie znamionowe (VA) | obciążenie znamionowe (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
