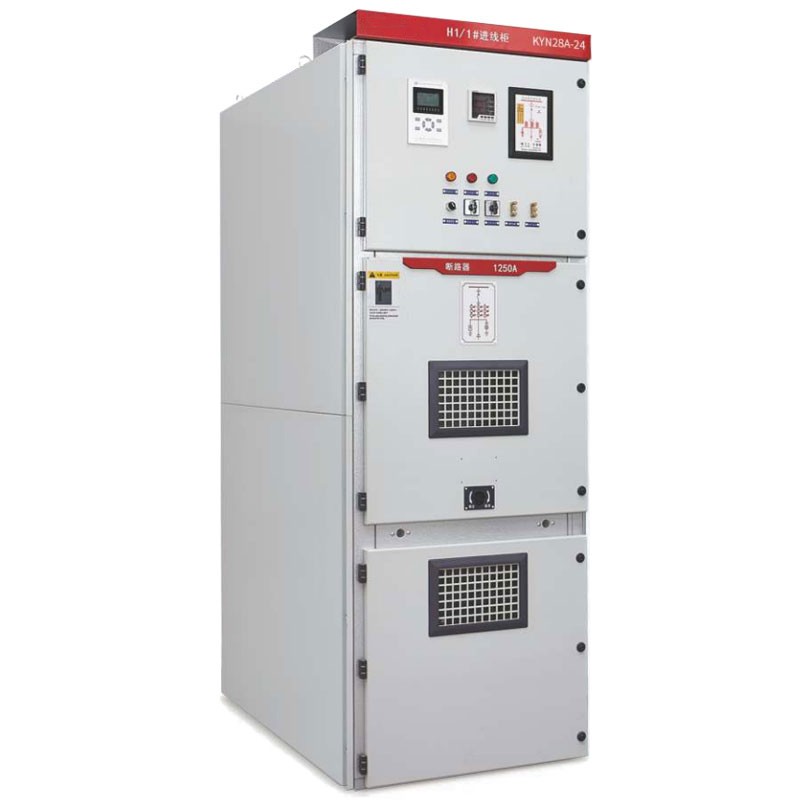

Wysokiej jakości rozdzielnica KYN28-24KV jest oferowana przez chińskiego producenta Comewill. Charakteryzuje się wysuwną konstrukcją wyłącznika, zaawansowaną blokadą mechaniczną „Anti-5” i kompatybilnością z wiodącymi wyłącznikami próżniowymi, takimi jak VS1-24 i globalnymi odpowiednikami. Dzięki elastycznej instalacji, silnej ochronie przed łukiem elektrycznym i obsłudze inteligentnych systemów monitorowania sieci jest szeroko stosowany w podstacjach, zakładach przemysłowych i infrastrukturze energetycznej.
Ta wszechstronna jednostka dystrybucyjna radzi sobie z trudnymi zadaniami w kluczowych zastosowaniach: elektrowniach (przesyłanie soku z małych/średnich generatorów), obiektach przemysłowych/górniczych (obsługa dystrybucji energii na miejscu) oraz podstacjach drugorzędnych w przemyśle elektrycznym (sterowanie, ochrona i monitorowanie sieci). Jest zbudowany tak, aby spełniać wszystkie wymogi zgodności — spełnia standardy DL/T404, IEC298, GB3906, dzięki czemu nie będziesz skazany na niecertyfikowany sprzęt.
Prawdziwe zwycięstwo tutaj? Solidny system blokad, który eliminuje zagrożenia bezpieczeństwa. Uniemożliwia wyciągnięcie wózka wyłącznika, gdy jest on obciążony, zapobiega przypadkowemu włączeniu/wyłączeniu wyłącznika, blokuje zamknięcie wyłącznika, jeśli uziemnik jest włączony, przez pomyłkę chroni przed dostępem do przedziałów pod napięciem i zapobiega przypadkowemu uruchomieniu uziemnika. Żadnych skrótów w kwestii bezpieczeństwa – ma to kluczowe znaczenie dla każdej witryny.
Niezależnie od tego, czy kupujesz dla elektrowni, obiektu przemysłowego czy podstacji, rozdzielnica KYN28-24KV firmy Welcome (Wenzhou) Electric Co., Ltd jest gotowa do zakupu hurtowego. Możemy go dostosować, aby pasował dokładnie do Twojej konfiguracji, więc nie musisz narzucać jednego rozwiązania pasującego do wszystkich.
Rozdzielnica KYN28-24KV: Warunki użytkowania i funkcje
Ujmijmy to prosto — oto, co musisz wiedzieć o użytkowaniu i wyborze naszej rozdzielnicy KYN28-24, bezpośrednio przed zaproszeniami do zakupów.
Normalne warunki użytkowania
Ten sprzęt został zaprojektowany tak, aby radzić sobie z wibracjami panującymi w prawdziwym miejscu, więc oto podsumowanie:
Zakres temperatur: Działa od -15 ℃ do +40 ℃ — nie ma problemu w większości miejsc w pomieszczeniach zamkniętych.
Limity wilgotności: średnia dzienna wilgotność ≤95% (ciśnienie pary ≤2,2kPa); średnia miesięczna ≤90% (ciśnienie pary ≤1,8kPa) – wytrzymuje nawet gdy jest wilgotno.
Odporność na trzęsienia ziemi: wytrzymuje trzęsienia ziemi o sile ≤8 stopni, przy wstrząsach poziomych 0,3 g i pionowych 0,15 g — stabilnie tam, gdzie to ma znaczenie.
Tolerancja na zabrudzenia: Pasuje do brudnych miejsc stopnia 3 – jest odporna na kurz i brud przemysłowy.
Szczegóły instalacji: Tylko w pomieszczeniach, montowany za pomocą śrub kotwowych lub spawania — łatwy do prawidłowego ustawienia.
Kiedy zaopatrujesz się w tę rozdzielnicę, te zwycięstwa mają znaczenie:
Zatrzask mechaniczny „Anti-5”: Wyjątkowo niezawodny — zmniejsza ryzyko związane z bezpieczeństwem i sprawia, że konserwacja jest dziecinnie prosta (żadnych skomplikowanych napraw, po prostu prosta konserwacja).
Dwa modele wyjmowane: opcje zwijane pośrodku i z podłogą — pokrywają wszelkie potrzeby techniczne i nawyki operacyjne Twojej placówki.
Elastyczne parowanie VCB: współpracuje z naszymi własnymi VCB Zn85-40.5/VS1-40.5 i globalnymi typami, takimi jak VD4, VB2, 3AH innych marek – bez blokowania, korzystaj z części, którym ufasz.
Niezależnie od tego, czy kupujesz do wewnętrznych instalacji przemysłowych, czy do podstacji wtórnych, rozdzielnica KYN28-24 firmy Welcome (Wenzhou) Electric Co., Ltd zapewnia trwałość, bezpieczeństwo i elastyczność. Przygotowaliśmy go do zamówień zbiorczych i możemy dostosować elementy, aby dokładnie odpowiadały potrzebom Twojej witryny.
| Przedmiot | Jednostka | Dane | |
| Napięcie znamionowe | KV | 13,8, 15, 17,5, 20, 22, 24 | |
| Znamionowy poziom izolacji | 1min.PF napięcie wytrzymywane (fazy do masy/przerwy) | KV | 50/60 |
| Napięcie wytrzymywane udaru piorunowego (fazy do masy/przerwy) | KV | 125/145 | |
| Częstotliwość znamionowa | Hz | 50/60 | |
| Prąd znamionowy | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Znamionowy krótkotrwały prąd wytrzymywany (4 s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Znamionowy prąd szczytowy wytrzymywany※ | KA | 40, 50, 63, 80, 100, 125 | |
| Klasa ochrony |
|
Obudowa: lP4X, IP2X (otwarte drzwi VCB) | |

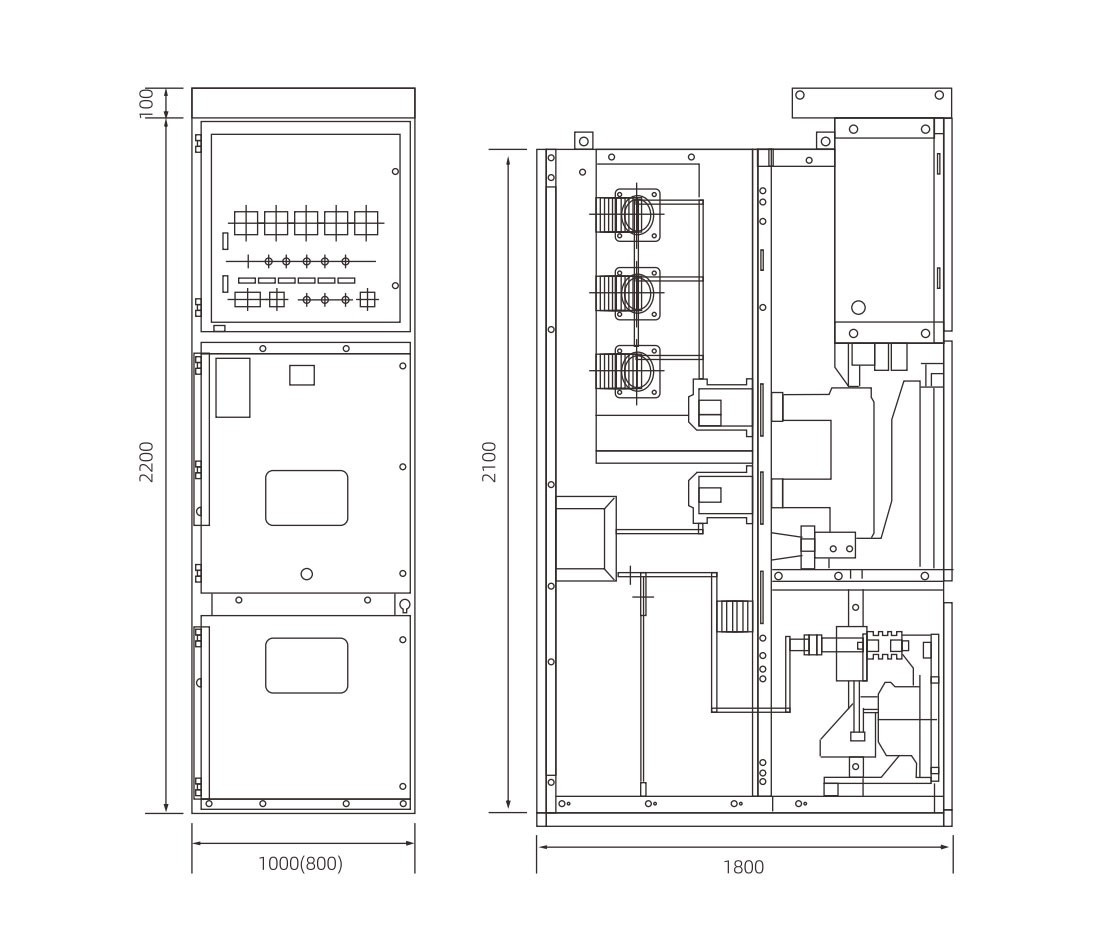

| Wymiary obrysowe (szerokość×głębokość×wysokość) | mm | 1000(800)×1800×2400 | |
| Waga | kg | 840-1500 | |
| STAN | SPECYFIKACJA |
| Temperatura otoczenia | +15°C do +40°C (średnio ≤35°C w ciągu 24h) |
| Wysokość | ≤1000m |
| Wilgotność względna | Średnia miesięczna ≤90%, ciśnienie pary ≤1,8kPa |
| Pył, dym, gazy | Brak zanieczyszczeń żrących, łatwopalnych i przewodzących |
| Wibracje/ruch gruntu | Nieistotny |
| Zakłócenia elektromagnetyczne | ≤1,6 kV indukowane w obwodach wtórnych |
| PRZEDMIOT | JEDNOSTKA | DANE |
| Napięcie znamionowe | kV | 24 |
| Częstotliwość znamionowa | Hz | 50/60 |
| Napięcie wytrzymywane impulsu piorunowego (faza, masa) | kV | 60 |
| Napięcie wytrzymywane impulsu piorunowego (izolator) | kV | 79 |
| Napięcie wytrzymywane mocy (faza, masa) | kV | 125 |
| Napięcie wytrzymywane częstotliwości zasilania (izolator) | kV | 145 |
| Obwód pomocniczy wytrzymuje napięcie | V | 2000 |
| Znamionowy prąd wyłącznika | A | 630 / 1250 / 1600 / 2000 / 2500 / 3150 |
| Prąd wyłączający zwarcie | kA | 20 / 31,5 |
| Prąd zamknięcia zwarcia (szczyt) | kA | 50 / 80 |
| Krótkotrwały prąd wytrzymywany | kA | 20 / 31,5 |
| Szczytowy prąd wytrzymywany | kA | 50 / 80 |
| Napięcie obwodu pomocniczego | V | AC/DC 110/220 |
| Stopień ochrony | — | IP4X (IP2X przy otwartych drzwiach) |
| Wymiary (szer.×gł.×wys.) | mm | 800×1810×2380 / 1000×1810×2380 |
| Waga | kg | 840 ~ 1140 |
| PRZEDMIOT | JEDNOSTKA | DANE |
| Napięcie znamionowe | kV | 24 |
| Wytrzymałość na impuls piorunowy | kV | 60 |
| Wytrzymałość częstotliwości zasilania | kV | 125 |
| Częstotliwość znamionowa | Hz | 50/60 |
| Prąd znamionowy | A | 630–3150 |
| Prąd wyłączający zwarcie | kA | 20 / 31,5 |
| Prąd zamknięcia (szczyt) | kA | 50 / 80 |
| Krótkotrwały prąd wytrzymywany | kA | 20 / 31,5 |
| Szczytowy prąd wytrzymywany | kA | 50 / 80 |
| Rozbijanie banku kondensatorów (pojedyncze/równoległe) | A | 630 / 400 |
| Przerywanie czasów operacji | Czasy | 50 |
| Życie mechaniczne | Czasy | 20 000 |
| Sekwencja operacyjna | — | O-0,3s-CO-180s-CO |
| PRZEDMIOT | JEDNOSTKA | DANE |
| Napięcie cewki (zamknięcie/wyłączenie) | V | AC220, AC110, DC220, DC110 |
| Prąd cewki | A | 1,1 A (220 V), 3,1 A (110 V) |
| Moc silnika magazynującego energię | W | 80/100 |
| Czas magazynowania energii | s | ≤10 |
1. Co sprawia, że rozdzielnica metalowa KYN28-24KV jest lepsza od tradycyjnej rozdzielnicy stacjonarnej?
Tradycyjna rozdzielnica stacjonarna oznacza wyłączenie całego systemu w celu naprawy lub wymiany części – co stanowi całkowity kłopot. Nasz KYN28-24KV wykorzystuje konstrukcję wyjmowanego wózka ręcznego: możesz izolować komponenty, przeprowadzać konserwację lub wymieniać części bez wyłączania całej konfiguracji. Co więcej, metalowa obudowa zapewnia ochronę przed łukiem elektrycznym, zapewnia bezpieczeństwo operatorom i umożliwia szybką wymianę jednostek wewnętrznych, minimalizując przestoje, które są ogromne w przypadku każdego obiektu, który nie może sobie pozwolić na przestoje.
2. Czy tę rozdzielnicę w obudowie metalowej można stosować w inteligentnych podstacjach?
Absolutnie. Zbudowaliśmy KYN28-24KV z kompatybilnością z inteligentnymi sieciami. Możesz do niego dodać terminale zdalnego sterowania, przekaźniki cyfrowe i systemy SCADA, dzięki czemu uzyskasz monitorowanie w czasie rzeczywistym, natychmiastowe wyzwalanie zabezpieczeń i bezproblemową komunikację z konfiguracją zarządzania siecią. Pasuje idealnie do nowoczesnych inteligentnych podstacji, bez dodatkowych problemów związanych z modernizacją.
3. Do jakich środowisk najlepiej nadaje się rozdzielnica w obudowie metalowej KYN28-24?
Jest przeznaczony do użytku w pomieszczeniach i świeci w miejscach, które wymagają niezawodnej dystrybucji wysokiego napięcia z najwyższym poziomem bezpieczeństwa i monitorowania: podstacje miejskie (zasilanie sieci miejskich), elektrownie (odprowadzanie prądu), tereny górnicze (trudne obiekty przemysłowe) i duże budynki komercyjne (centra handlowe, wieżowce). Wszędzie tam, gdzie potrzebujesz sprzętu, który jest wytrzymały, bezpieczny i łatwy do kontrolowania — to jest ten.
W firmie Welcome (Wenzhou) Electric Co., Ltd zaprojektowaliśmy rozdzielnicę KYN28-24KV, aby odpowiedzieć na prawdziwe pytania kupujących i operatorów — bez zbędnych bajerów, po prostu rozwiązania, które sprawdzają się w Twoich projektach.
