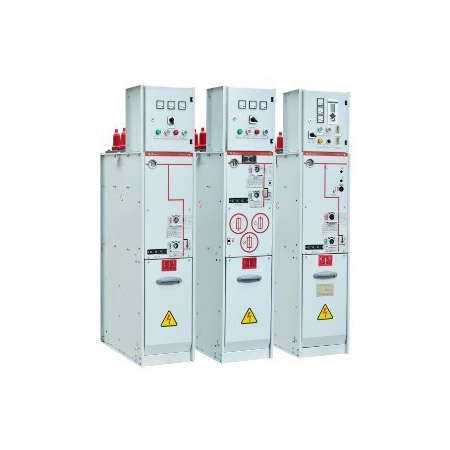

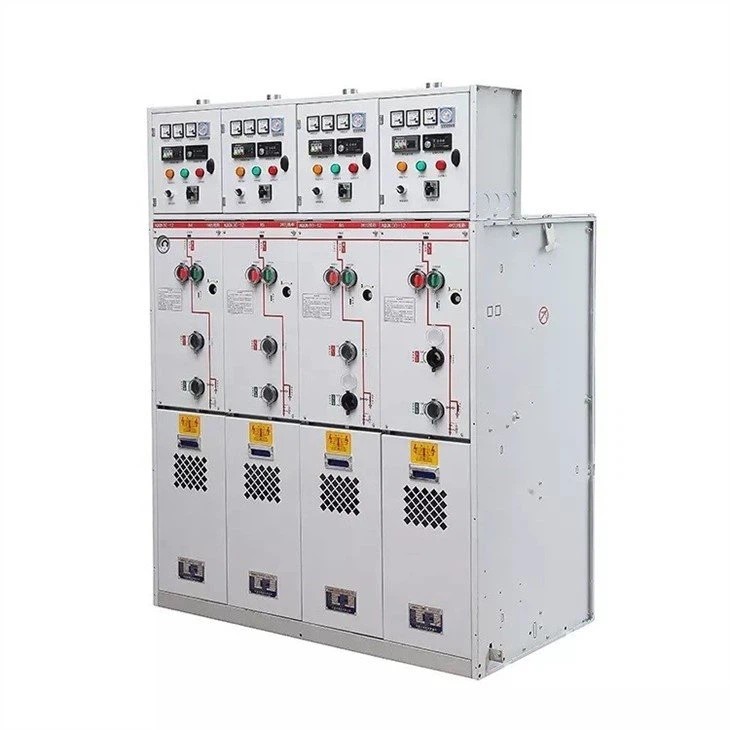

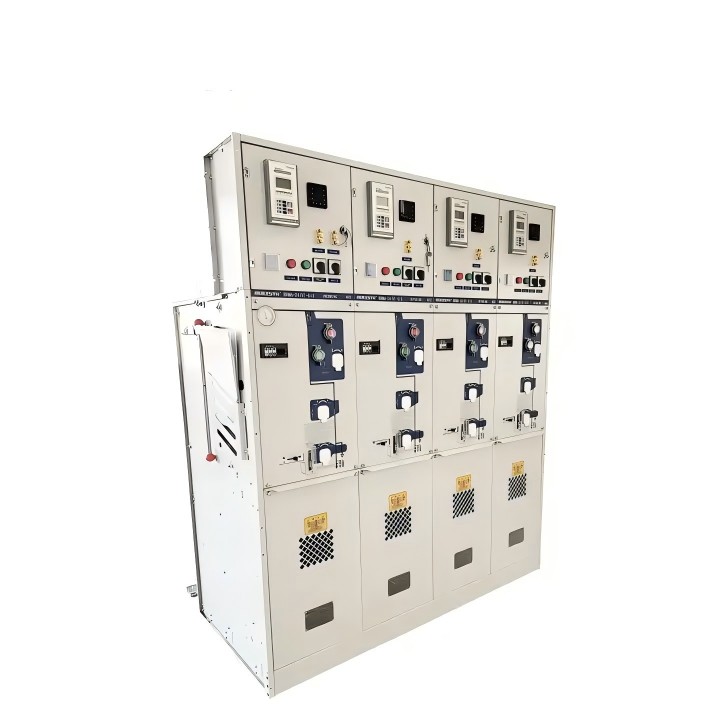

Jednostka główna pierścieniowa 24 kV Rozdzielnica w izolacji gazowej SF6

Szukasz wysokiej jakości rozdzielnicy pierścieniowej 24 kV w izolacji gazowej SF6? Fabryka Comewill oferuje wszechstronne, modułowe rozwiązanie RMU. Przy napięciu znamionowym do 24 kV i wskaźnikach upływu poniżej 0,25 ‰ nasza rozdzielnica integruje wyłączniki próżniowe/SF6 i 3-sekcyjne przełączniki obciążenia.

Zalety produktu

Technologia zrobotyzowanego spawania laserowego: W przeciwieństwie do spawania ręcznego, które jest podatne na mikroskopijne pęknięcia, nasze „poduszki powietrzne” (zbiorniki gazu) SF6 są uszczelniane przy użyciu precyzyjnej robotyki. Zapewnia to wskaźnik wycieku na poziomie ≤0,25‰ rocznie, znacznie przekraczający wymagania standardowe.

Długa żywotność elektryczna: Przełączniki obciążenia: Osiągnij poziom E3, najwyższy stopień w przypadku częstych operacji przełączania.

Wyłączniki automatyczne: Osiągają poziom E2, zapewniając solidną skuteczność wyłączania zwarć bez częstej wymiany styków.

Odporność na warunki środowiskowe: Dzięki stopniowi ochrony IP67 główne komponenty wysokiego napięcia są całkowicie chronione przed kurzem i chwilowym zanurzeniem w wodzie, dzięki czemu rozdzielnica pierścieniowa 24 kV z izolacją gazową w izolacji gazowej SF6 jest idealna do wilgotnych obszarów przybrzeżnych lub zakurzonych zakładów przemysłowych.

Bezpieczeństwo operacyjne: Ciśnienie gazu jest ściśle ograniczone do 1,4 bara, a konstrukcja przełącznika obciążenia z 3 sekcjami zapewnia jasne pozycjonowanie „zamkniętej otwartej ziemi”, w pełni potwierdzone raportami z testów typu.

Parametry produktu:

*Jednostka główna z pierścieniem izolacyjnym SF6
*Wnętrzna rozdzielnica średniego napięcia
*Napięcie znamionowe: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
* Stojące na podłodze
*Roczny wskaźnik wycieków ≤0,25‰ rocznie
*Ciśnienie gazu SF6 przy 20℃ wynosi 0,4 bara (ciśnienie względne)
*Norma: IEC, ANSI, GB

Montaż zewnętrzny

Data techniczna szafki C

Dostępne z napięciem wytrzymywanym o częstotliwości sieciowej 42 kV

Data techniczna szafki F

1)         Ograniczone przez wkładki bezpiecznikowe wysokiego napięcia
2)         Dostępne z napięciem wytrzymywanym o częstotliwości sieciowej 42 kV

Data techniczna szafki V

1)         Dostępne z napięciem wytrzymywanym o częstotliwości sieciowej 42 kV
2)         W zależności od rodzaju użytej tulei
3)         Interfejs A – 12,5kA/1s, interfejs B – 16kA/1s

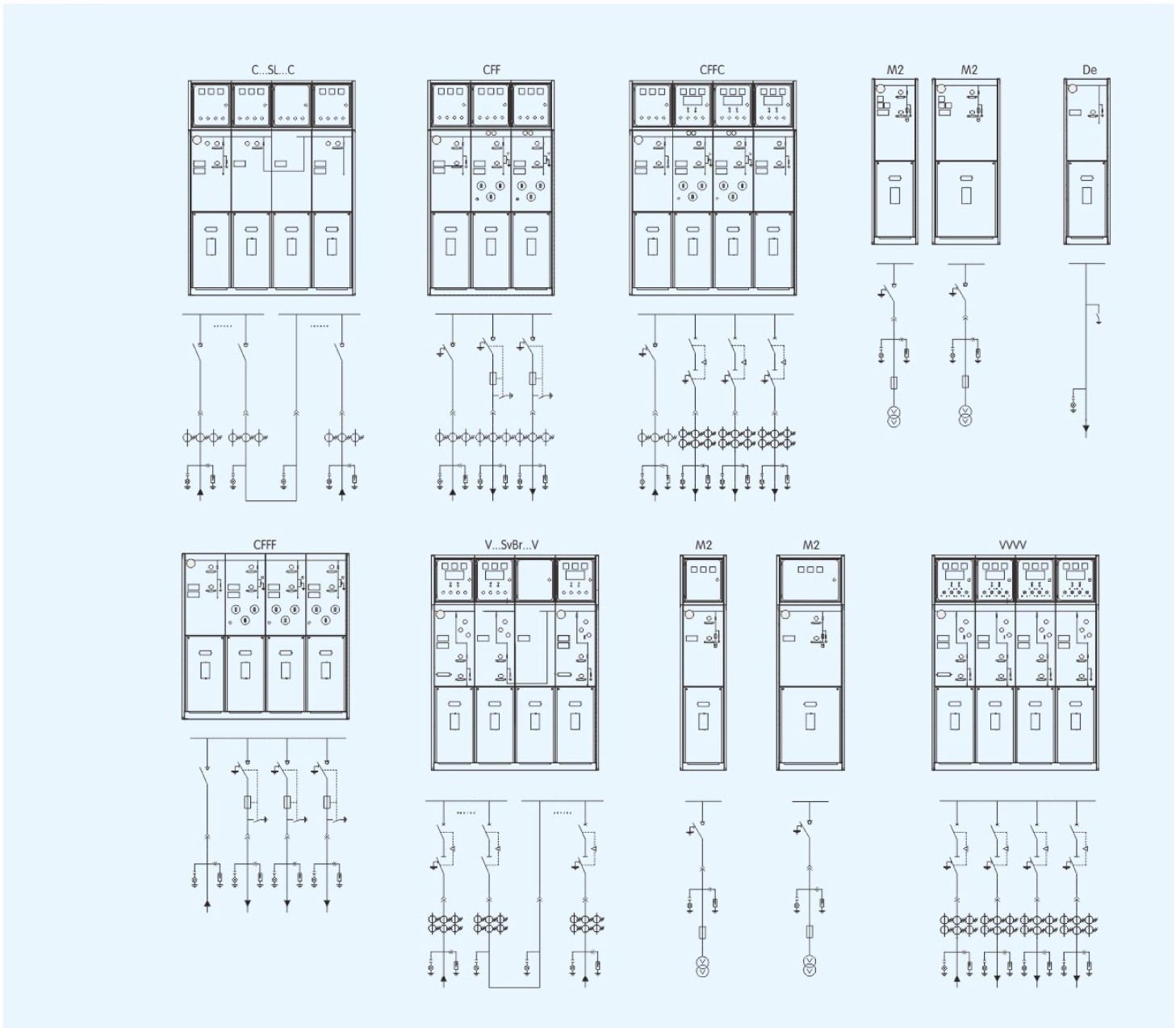

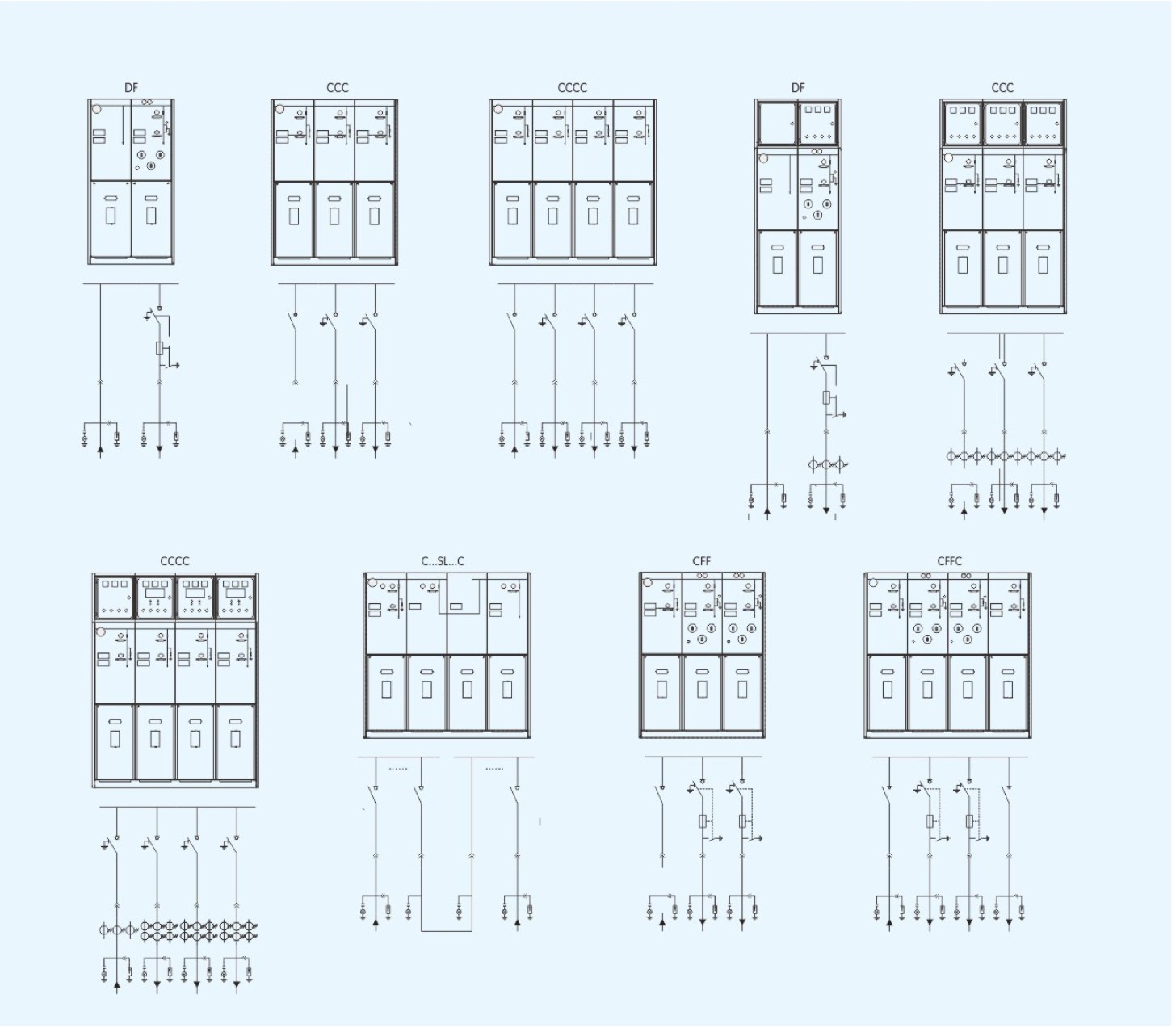

Schemat infrastruktury

Często zadawane pytania

P1: Jakie jest maksymalne napięcie znamionowe Twojej serii RMU?

Odp.: Chociaż naszym flagowym modelem jest jednostka 24 kV, nasza oferta obejmuje napięcia od 3,3 kV do 40,5 kV, aby spełnić różne międzynarodowe wymagania dotyczące sieci.

P2: Czy mogę wybierać pomiędzy wyłącznikami próżniowymi a wyłącznikami SF6?

O: Tak. W naszej szafce „V” oferujemy obie opcje. Często preferowane są wyłączniki próżniowe ze względu na niskie koszty utrzymania, natomiast wyłączniki SF6 są dostępne w zależności od konkretnego obciążenia i potrzeb środowiskowych.

P3: Jak zapewnić bezpieczne ciśnienie gazu?

Odp.: Używamy ciśnienia względnego 0,4 bara (przy 20°C) i maksymalnego limitu 1,4 bara. Każde urządzenie zawiera manometr ze stykami pomocniczymi do zdalnego monitorowania i alarmowania.

P4: Czy sprzęt nadaje się do trudnych warunków zewnętrznych?

O: Tak. Chociaż RMU jest konstrukcją wewnętrzną, główny zbiornik SF6 ma stopień ochrony IP67. Umieszczony w odpowiednim kiosku zewnętrznym (kompaktowej podstacji), rozwija się w obszarach o dużej wilgotności i dużym zanieczyszczeniu.
