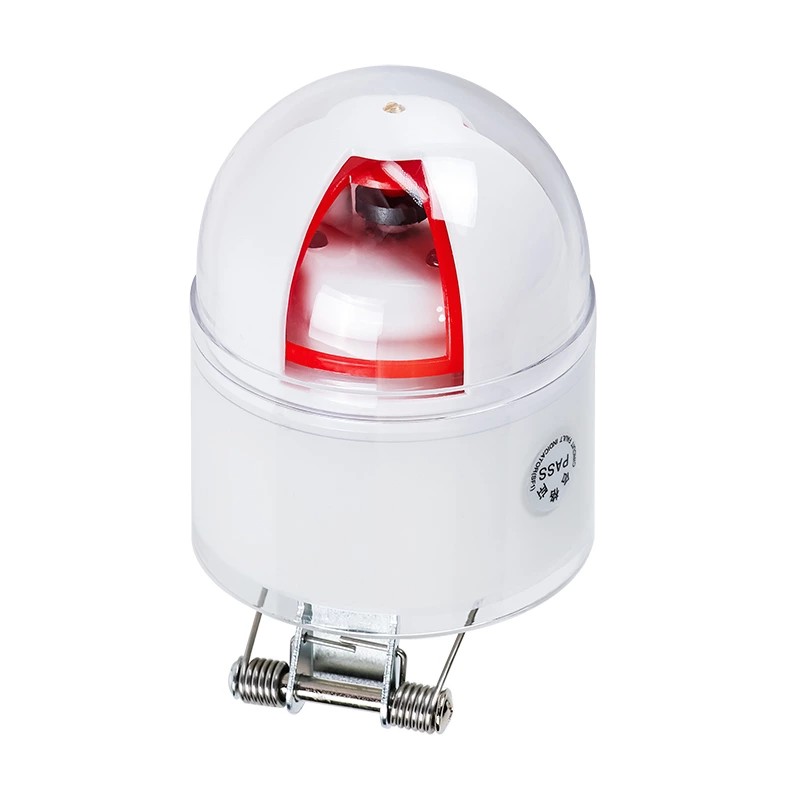

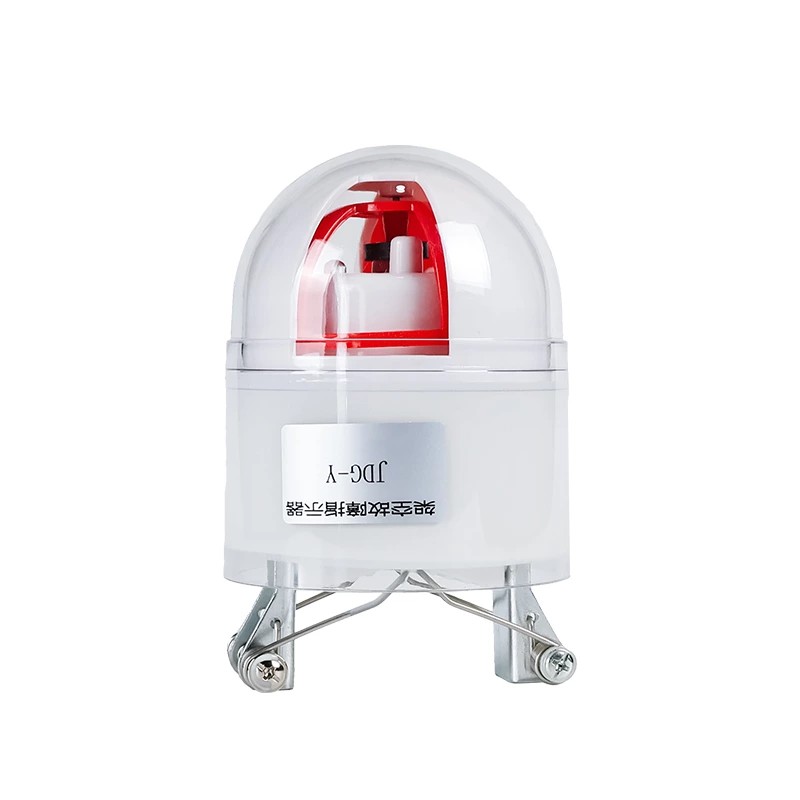

Wskaźnik usterki zawieszenia sprężyny dociskowej „cztery w jednym” JDG-F

Szczegóły produktu

1. Cztery w jednym wykrywanie usterek w liniach dystrybucyjnych

Wysokiej jakości wskaźnik awarii zawieszenia sprężyny dociskowej „cztery w jednym” JDG-F firmy Comewill to elektromagnetyczne urządzenie do wykrywania usterek stosowane w systemach dystrybucji energii średniego i niskiego napięcia. Pomaga inżynierom terenowym szybko określić odcinek linii, w którym wystąpiło zwarcie.

Zasada działania

Gdy przez monitorowany przewodnik przepływa prąd zwarciowy, urządzenie wykrywa nagłą zmianę prądu.

Mechanizm uruchamia widoczną czerwoną kartę sygnalizującą uszkodzenie.

Zespoły konserwacyjne mogą wizualnie zlokalizować aktywowane wskaźniki wzdłuż linii.

Punkt uszkodzenia jest identyfikowany pomiędzy ostatnim aktywnym wskaźnikiem a pierwszym nieaktywnym wskaźnikiem.

Ta przejrzysta metoda podziału na strefy znacznie skraca czas inspekcji w porównaniu z ręcznymi patrolami liniowymi.

Dostosowany do potrzeb firmy Comewill wskaźnik uszkodzeń zawieszonych na sprężynach dociskowych typu „cztery w jednym” JDG-F jest szeroko stosowany w sieciach dystrybucji energii, gdzie szybka lokalizacja uszkodzeń pomaga skrócić czas przestojów i poprawić efektywność konserwacji.

2. Elementy konstrukcyjne i moduły funkcjonalne

Kompletny wskaźnik uszkodzenia sprężyny dociskowej typu „cztery w jednym” JDG-F integruje kilka modułów funkcjonalnych, które współpracują ze sobą, aby zapewnić niezawodne wykrywanie i sygnalizację.

Moduł wykrywania prądu i napięcia

Moduł ten wykrywa zmiany prądu i napięcia w linii za pomocą indukcji elektromagnetycznej i detekcji pola elektrycznego. Te metody wykrywania nie wymagają bezpośredniego kontaktu z przewodami pod napięciem, co pomaga poprawić bezpieczeństwo instalacji.

Obwód dyskryminacji usterek

Obwód wewnętrzny analizuje zmiany sygnału, aby odróżnić rzeczywiste zwarcia od tymczasowych wahań lub zmian obciążenia. Importowane komponenty elektroniczne i mikrokontrolery poprawiają stabilność przetwarzania sygnału.

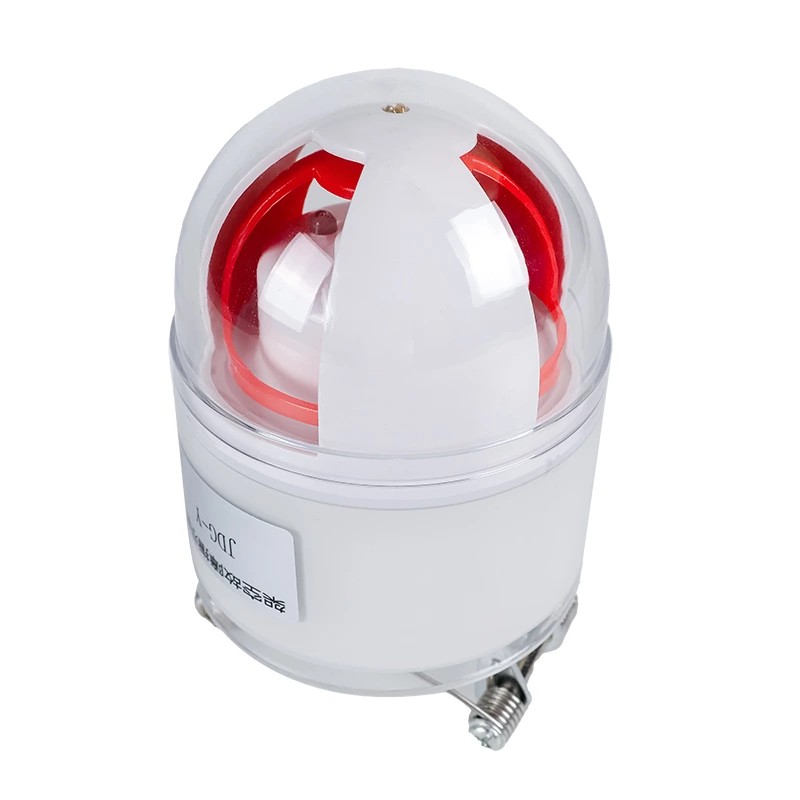

Mechaniczny układ napędowy wskaźnika

Po potwierdzeniu usterki mechanizm napędowy aktywuje czerwoną fluorescencyjną kartę wskaźnika, która pozostaje widoczna aż do zresetowania. Konstrukcja mechaniczna została zaprojektowana z myślą o niezawodności na zewnątrz i długotrwałej pracy.

Wyświetlanie statusu usterki

W urządzeniu zastosowano jaskrawoczerwoną powłokę fluorescencyjną, aby zapewnić dobrą widoczność w świetle dziennym i przy oświetleniu nocnym. Mechanizm wyświetlacza jest odporny na blaknięcie nawet po długiej ekspozycji na promieniowanie ultrafioletowe.

Automatyczny opóźniony reset

Po usunięciu usterki wskaźnik awarii zawieszenia sprężyny dociskowej „cztery w jednym” JDG-F automatycznie resetuje się po ustawionym opóźnieniu. Funkcja ta zmniejsza potrzebę ręcznej interwencji w odległych lokalizacjach.

3. Projektowanie materiałów i trwałość konstrukcji

Aby zapewnić długoterminową pracę na zewnątrz, wskaźnik usterki zawieszenia sprężyny dociskowej Comewill „cztery w jednym” JDG-F wykorzystuje specjalistyczne materiały i konstrukcję.

Obudowa klasy lotniczej

Zewnętrzna skorupa jest produkowana przy użyciu wysokowytrzymałych materiałów lotniczych w jednoetapowej technologii formowania. Obróbka powierzchni nanomateriałami poprawia odporność na zanieczyszczenia środowiska i starzenie.

Niklowane elementy magnetyczne

Kluczowe elementy magnetyczne są niklowane, aby poprawić przewodność magnetyczną i poprawić skuteczność wykrywania elektromagnetycznego.

Odporność na warunki atmosferyczne

Konstrukcja obudowy została zaprojektowana tak, aby wytrzymać:

Promieniowanie UV

Deszcz i kurz

Nagromadzenie zanieczyszczeń

Taka konstrukcja pozwala urządzeniu zachować stabilną pracę w zewnętrznych środowiskach dystrybucji energii.

4. System zasilania i żywotność

Niezawodna praca przez wiele lat jest niezbędna dla urządzeń monitorujących linie dystrybucyjne.

Wskaźnik awarii zawieszenia sprężyny dociskowej „cztery w jednym” JDG-F obejmuje:

Wysokowydajny system akumulatorów o żywotności przekraczającej 8 lat

Projekt obwodu elektronicznego małej mocy

Sterowanie oparte na mikrokontrolerze zapewniające stabilną pracę

Funkcje te pomagają zapewnić ciągłość działania urządzenia podczas wielu cykli inspekcji bez częstej konserwacji.

5. Instalacja i obsługa linii pod napięciem

Wskaźnik uszkodzenia z zawieszoną sprężyną dociskową „cztery w jednym” JDG-F jest przeznaczony do instalacji pod napięciem, co oznacza, że ​​urządzenie można zamontować bez wyłączania linii dystrybucyjnej.

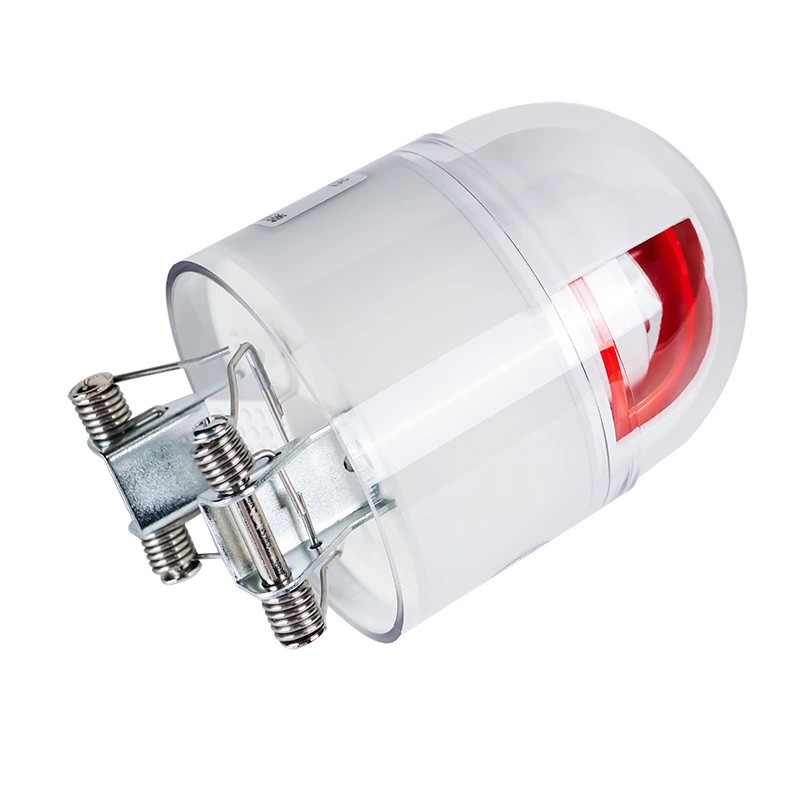

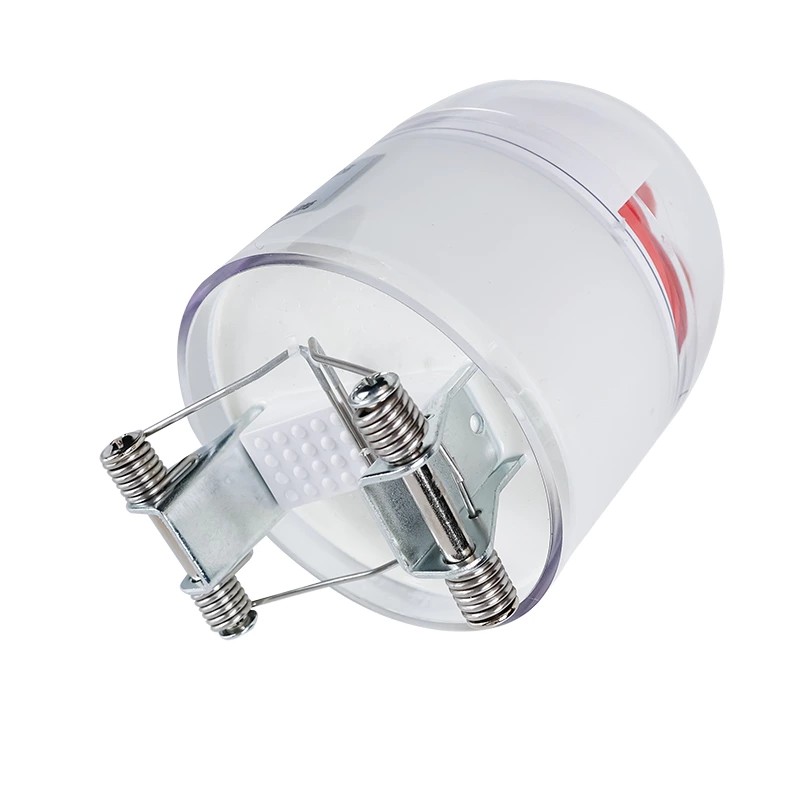

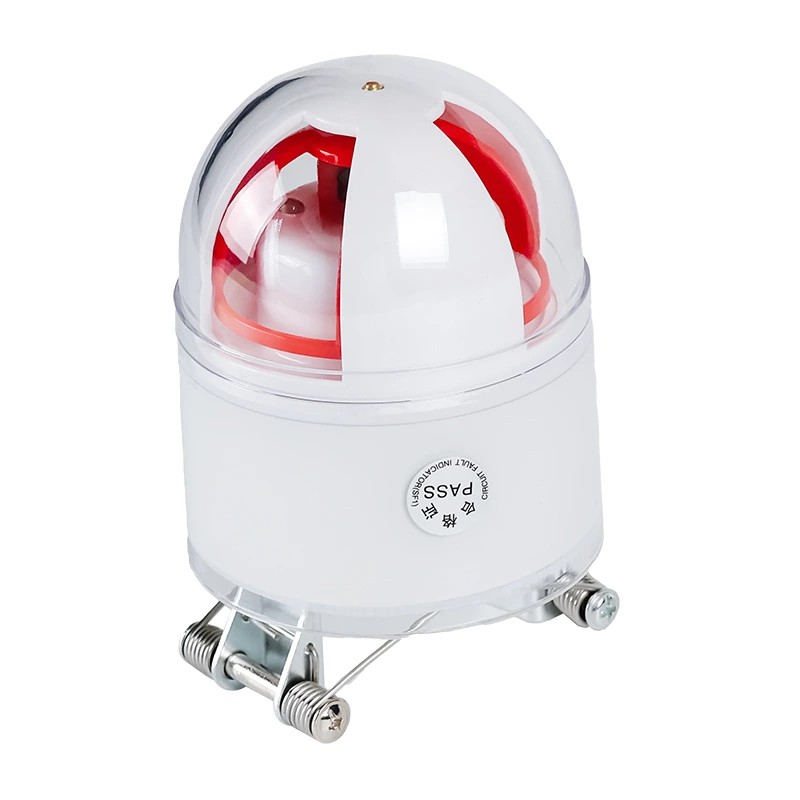

Konstrukcja zawieszona na sprężynie dociskowej

We wskaźniku zastosowano konstrukcję sprężyny dociskowej z drutu karbowanego, która pozwala na pewne zamocowanie go na przewodach napowietrznych.

Kluczowe cechy instalacji obejmują:

Instalacja bez przecinania przewodów

Nie ma potrzeby wyłączania zasilania podczas instalacji

Stabilność mechaniczna zarówno na gołych, jak i izolowanych przewodach

Taka konstrukcja pomaga zakładom użyteczności publicznej wdrażać wskaźniki usterek w sieciach dystrybucyjnych przy minimalnych zakłóceniach operacyjnych.

6. Typowe scenariusze zastosowań

Wskaźnik awarii zawieszenia sprężyny dociskowej Comewill „cztery w jednym” JDG-F jest używany w kilku scenariuszach dystrybucji mocy:

Napowietrzne linie dystrybucyjne

Instalowany na przewodach słupa mediów w celu wykrywania i wyświetlania usterek zwarciowych.

Systemy dystrybucji kabli

Stosowany w izolowanych kablach napowietrznych lub przejściach kablowych w ziemi.

Monitorowanie sieci dystrybucyjnej

Pomaga zespołom konserwacyjnym szybko identyfikować obszary usterek i organizować ukierunkowane inspekcje.

Operacje konserwacji mediów

Umożliwia szybsze rozwiązywanie problemów i skraca czas poświęcany na kompleksowe inspekcje patrolowe.

7. Możliwości produkcyjne i dostawcze

Jako producent i fabryka w Chinach, Comewill zapewnia wsparcie w zakresie produkcji i dostaw urządzeń monitorujących sieć dystrybucyjną.

Możliwości obejmują:

Konfiguracje produktów OEM i niestandardowe

Stabilne możliwości produkcyjne dla projektów inżynieryjnych

Kontrola jakości podczas produkcji i montażu

Wskaźnik usterek z zawieszoną sprężyną dociskową Comewill JDG-F typu „cztery w jednym” jest dostępny dla globalnych przedsiębiorstw użyteczności publicznej, wykonawców prac inżynieryjnych i dystrybutorów sprzętu elektrycznego poszukujących chińskiego dostawcy urządzeń do wykrywania usterek produkowanych w Chinach.

ZASADA DZIAŁANIA

Zasada wykrywania zwarcia:
Bazując na charakterystyce zwarć zwarciowych, kryterium działania jest nagła zmiana prądu, której towarzyszy zanik zasilania urządzenia zabezpieczającego. Logika interpretacji diagramu sygnalizacji zwarcia jest następująca: jeśli wskaźniki 2, 5 i 8 fazy A oraz wskaźniki 3, 6 i 9 fazy C linii 2 zmienią kolor na czerwony, podczas gdy wskaźniki 11 i 12 pozostaną białe, wówczas można stwierdzić, że w tym punkcie linii odpływowej wystąpiło zwarcie.
