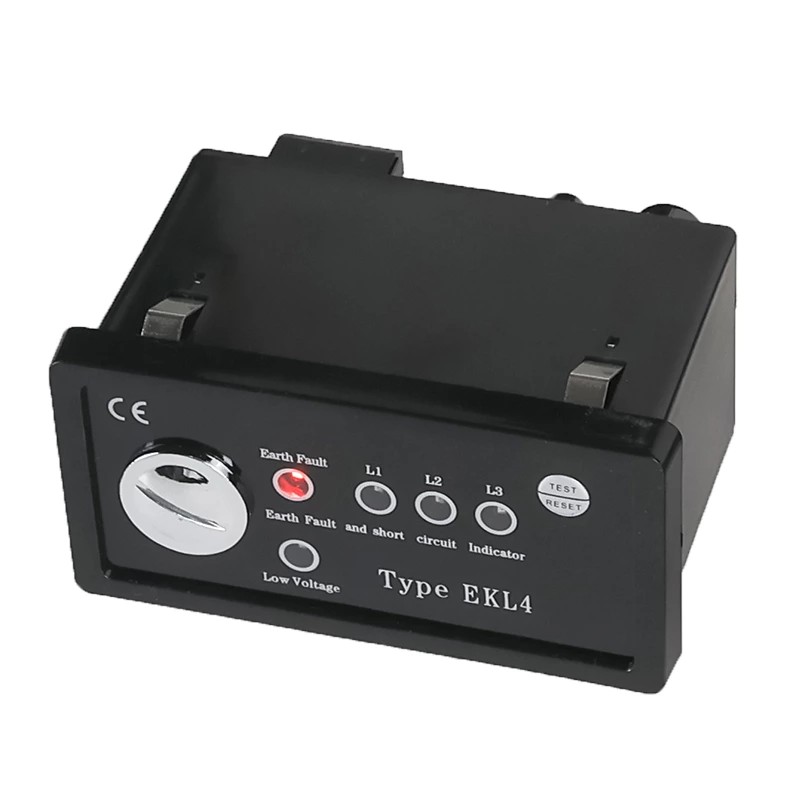

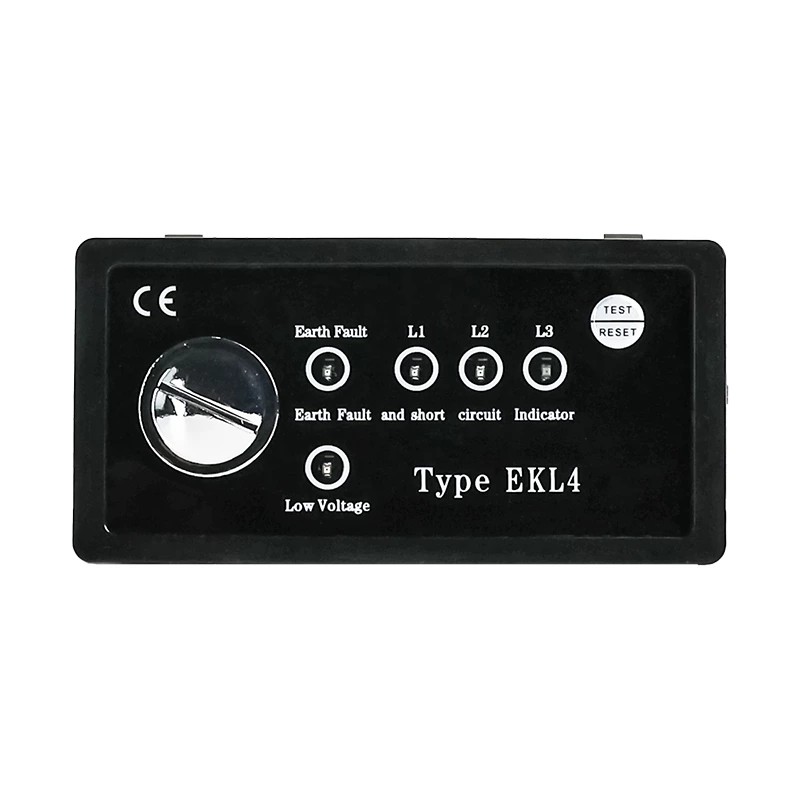

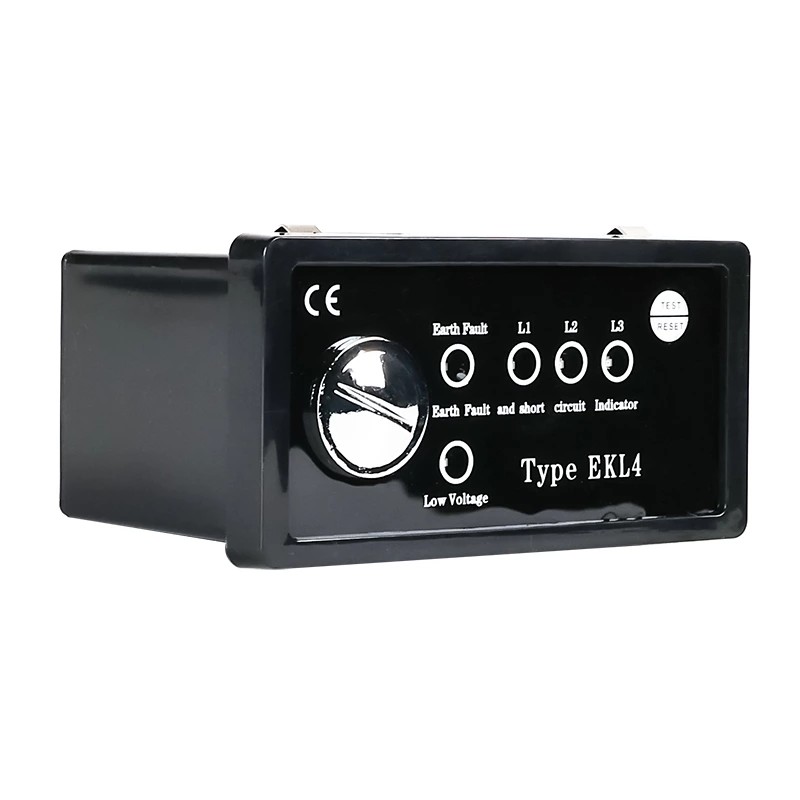

Typ panelu Wskaźnik awarii EKL4

Alerty w czasie rzeczywistym dotyczące dużych usterek: zwarcie i uziemienie

Największym zadaniem tego wskaźnika usterek typu panelowego EKL4 jest wczesne wychwytywanie poważnych usterek i natychmiastowe zgłaszanie ich. W tym miejscu z pomocą przychodzą alarmy dotyczące prądu zwarciowego i alarmy uziemienia — obejmują one dwie najczęstsze awarie, z jakimi można się spotkać na liniach wysokiego napięcia.

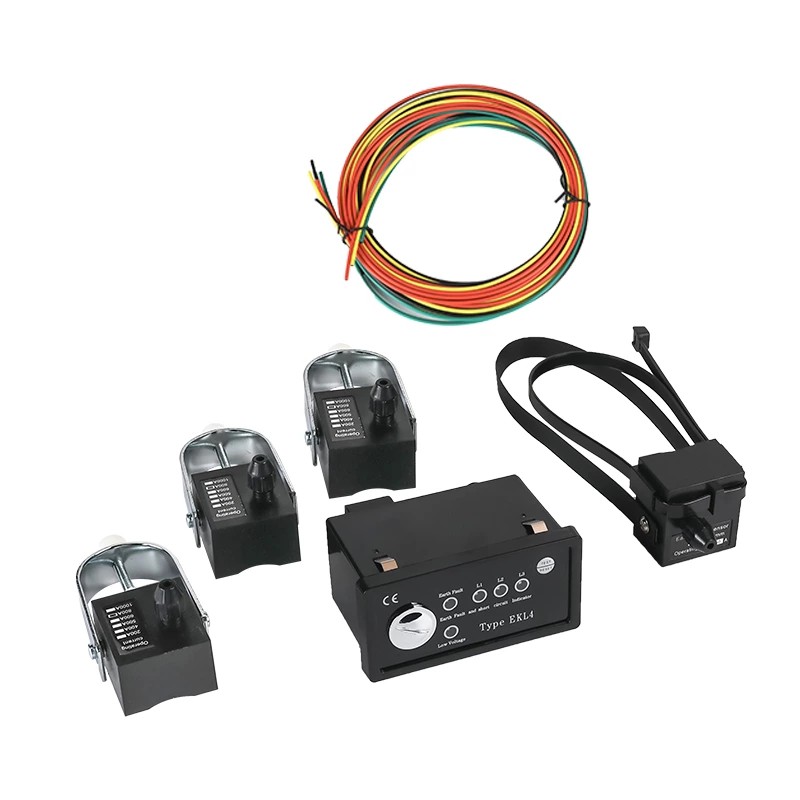

Zacznijmy od alarmu prądu zwarciowego. Urządzenie ma wbudowany czujnik, który jest przyklejony do kabli wysokiego napięcia 24 godziny na dobę, 7 dni w tygodniu i obserwuje je podczas pracy. Przed wysyłką możemy ustawić próg prądu zwarciowego tak, aby dokładnie odpowiadał potrzebom systemu użytkownika — nie ma tutaj uniwersalnych śmieci. Gdy prąd sieciowy osiągnie lub przekroczy ustawioną wartość, czujnik zwarcia natychmiast wysyła sygnał alarmowy do jednostki głównej za pośrednictwem światłowodu. Szczerze mówiąc, najlepszym wyborem będzie światłowód — jest super stabilny i nie ulega zakłóceniom. Jest to niezbędne w przypadku trudnych miejsc na świeżym powietrzu, takich jak place budowy, gdzie występują wszelkiego rodzaju zakłócenia elektryczne, lub odległe wiejskie sieci energetyczne, gdzie pogoda jest niepewna. Kiedy jednostka główna odbierze ten sygnał, od razu robi dwie rzeczy: po pierwsze, zapala odpowiednią lampkę alarmową na panelu, dzięki czemu my, ludzie w terenie, możemy to zobaczyć w ułamku sekundy. Po drugie, może wysłać ten sygnał bezpośrednio do centralnego głównego systemu sterowania. Oznacza to, że zarówno zespół patrolowy na linii, jak i pracownicy w biurze otrzymają powiadomienie w tym samym czasie — bez opóźnień, co znacznie skraca czas reakcji.

Następnie jest alarm uziemienia – ten nie podlega negocjacjom, nie ma co do tego dwóch zdań. Wskaźnik awarii typu panelu EKL4 zapobiega ryzyku porażenia prądem elektrycznym i zapobiega spaleniu systemu na skutek usterek uziemienia. System wykorzystuje specjalne czujniki uziemienia, które monitorują prąd uziemienia kabli użytkownika. Podobnie jak próg zwarcia, wartość wyzwalania alarmu uziemienia można dostosować przed dostawą, aby dopasować ją do potrzeb użytkownika. Kiedy prąd w obwodzie uziemiającym osiągnie lub przekroczy ustawioną wartość, czujnik uziemienia wysyła alarm do jednostki głównej. Jednostka główna następnie zapala prawą lampkę alarmową i może również wysłać sygnał do głównego systemu sterowania. Ta funkcja ratuje życie w miejskich sieciach dystrybucji energii, gdzie wszystkie kable są stłoczone razem jak sardynki. Błędy w uziemieniu są tu cholernie niebezpieczne, jeśli nie zostaną szybko wykryte, a ten alarm to nasza pierwsza linia obrony.

Elastyczne opcje resetowania: brak dodatkowych kłopotów dla ekip konserwacyjnych

Gdy alarm się włączy, funkcja resetowania została zaprojektowana tak, aby była jak najłatwiejsza dla naszych zespołów na miejscu. Istnieją dwie opcje — automatyczna i ręczna — więc pasuje do każdej sytuacji, w której się znajdujemy Po pierwsze, automatyczny reset. Bądźmy szczerzy – zespoły konserwacyjne prawie zawsze są zawalone milionem rzeczy na raz. Jeśli wskaźnik zasygnalizuje alarm, ale nie uda nam się go zresetować ręcznie w ciągu 8 godzin, urządzenie po prostu zresetuje się automatycznie. Jest to ogromna oszczędność czasu, zwłaszcza dla zespołów, które muszą pokonywać duże odcinki linii energetycznych. Nie musisz wysyłać kogoś w odległe, trudno dostępne miejsce, aby nacisnąć przycisk resetowania, gdy usterka jest już naprawiona — urządzenie samo sobie z tym poradzi.

Następnie następuje reset ręczny. Jeśli szybko naprawimy usterkę i chcemy od razu skasować alarm, wystarczy, że wciśniemy przycisk kasowania na panelu jednostki głównej. Dzięki temu natychmiastowemu resetowi status systemu jest przejrzysty i przejrzysty, dzięki czemu nie pomylimy się później z nowymi alarmami. Jest to bardzo proste do wykonania — nie są potrzebne żadne specjalne narzędzia ani wyszukana wiedza techniczna. Idealny dla nas, ludzi pracujących w terenie, którzy muszą być w ciągłym ruchu i wydajnie wykonywać swoją pracę.

Funkcja autotestu: upewnij się, że działa, gdy najbardziej jej potrzebujemy

Urządzenie jest dobre tylko wtedy, gdy działa w momencie wystąpienia usterki — dlatego funkcja autotestu jest tak istotna. Dzięki temu możemy sprawdzić, czy wszystko działa prawidłowo, bez konieczności ciągnięcia wszelkiego rodzaju skomplikowanego sprzętu testowego. Wystarczy nacisnąć i przytrzymać przycisk kasowania na panelu przez 2 sekundy, a urządzenie przejdzie w tryb autotestu. Jeśli wszystkie kontrolki usterki typu panelu EKL4 na panelu zaczną migać, oznacza to, że każda część urządzenia działa tak, jak powinna. Zawsze zalecamy regularne przeprowadzanie tej kontroli — szczególnie przed szczytowymi okresami zasilania, np. latem, kiedy wszyscy korzystają z prądu przemiennego, lub zimą, gdy grzejniki są włączone, lub po złej pogodzie, takiej jak ulewy lub burze śnieżne, które mogą uszkodzić sprzęt. To szybkie sprawdzenie, które daje nam spokój ducha, wiedząc, że kierunkowskaz wykryje usterki, gdy się pojawią. Jest to szczególnie ważne w krytycznych miejscach, takich jak szpitalne sieci energetyczne, gdzie przerwy w dostawie prądu mogą decydować o życiu lub śmierci, lub przemysłowe linie produkcyjne, gdzie przestoje kosztują fortunę — jeśli urządzenie w tym miejscu ulegnie awarii, straty są ogromne.

Alarm niskiego poziomu baterii: unikaj nieoczekiwanych przestojów

Alarm niskiego poziomu naładowania baterii (niskiego napięcia) łatwo przeoczyć, ale jest on kluczem do nieprzerwanej pracy urządzenia. Wiele wskaźników usterek działa na bateriach, szczególnie w obszarach, w których nie można łatwo uzyskać dostępu do zasilania. Funkcja ta monitoruje poziom naładowania baterii w czasie rzeczywistym. Gdy napięcie baterii spadnie zbyt nisko, urządzenie uruchamia alarm niskiego poziomu baterii — zwykle za pomocą specjalnej lampki kontrolnej na panelu. Dzięki temu mamy mnóstwo czasu na wymianę baterii, zanim urządzenie niespodziewanie padnie. Wyobraź sobie, że urządzenie wyłącza się, ponieważ akumulator jest rozładowany i nie występuje usterka — może to prowadzić do długich przerw w dostawie prądu, a nawet zagrożenia bezpieczeństwa. Ta funkcja oszczędza nam tego kłopotu, zwłaszcza w odległych obszarach, gdzie wyjazd tylko w celu sprawdzenia poziomu naładowania baterii zajmuje całą wieczność.

Jak wszystkie te funkcje współdziałają w prawdziwej pracy

Żadna z tych funkcji nie działa samodzielnie — wszystkie łączą się, aby konserwacja linii energetycznej była łatwiejsza i bezpieczniejsza. Weźmy jako przykład miejską podziemną sieć kablową. Jeżeli wystąpi awaria uziemienia, czujnik uziemienia natychmiast ją wykryje i wyśle ​​alarm do jednostki głównej. Jednostka główna następnie ostrzega zarówno nas w terenie, jak i centrum dowodzenia. Znajdujemy usterkę, naprawiamy ją, a następnie naciskamy przycisk resetowania ręcznego, aby skasować alarm. Zanim się spakujemy i wyjedziemy, przeprowadzamy szybki autotest, aby upewnić się, że urządzenie nadal działa. Jeśli zapomnimy go zresetować, automatyczny reset rozpocznie się po 8 godzinach, więc nie ma wielkiego problemu. A jeśli bateria się rozładuje, alarm niskiego poziomu baterii poinformuje nas o konieczności jej wymiany następnym razem, gdy będziemy w okolicy. Ten płynny przepływ pracy obejmuje każdy etap obsługi usterki, oszczędzając czas i ograniczając głupie błędy ludzkie.
