EKL-4DXN Wskaźnik awarii linii ze statusem działania

Co to jest wskaźnik awarii linii EKL-4DXN ze statusem działania?

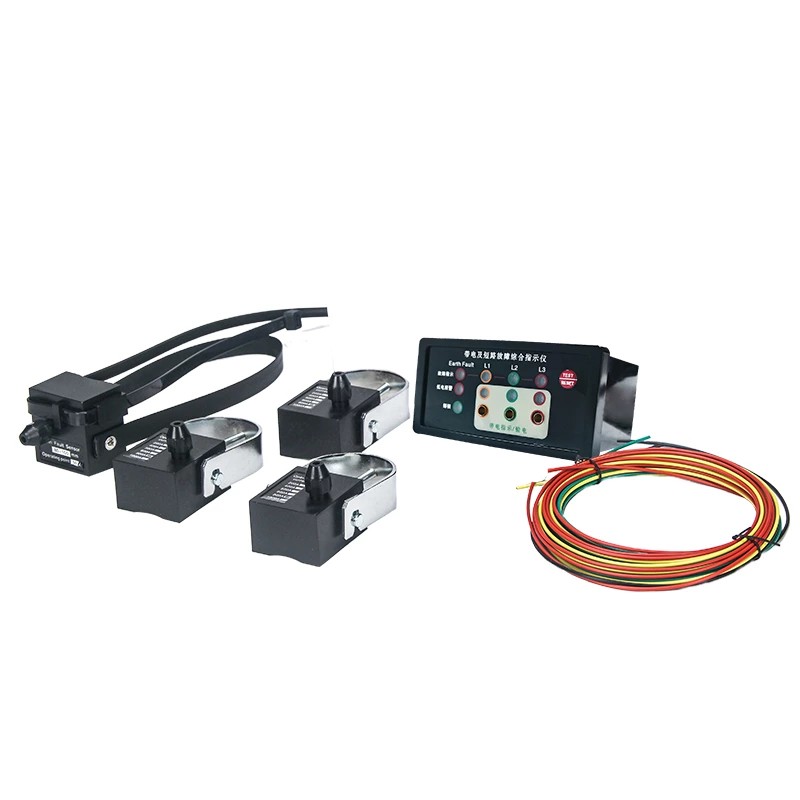

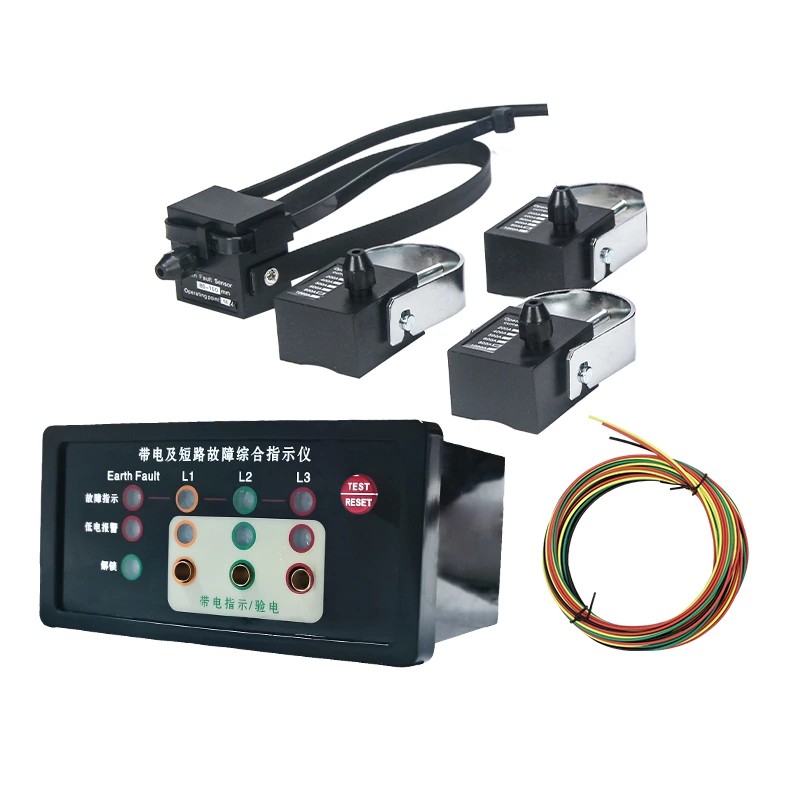

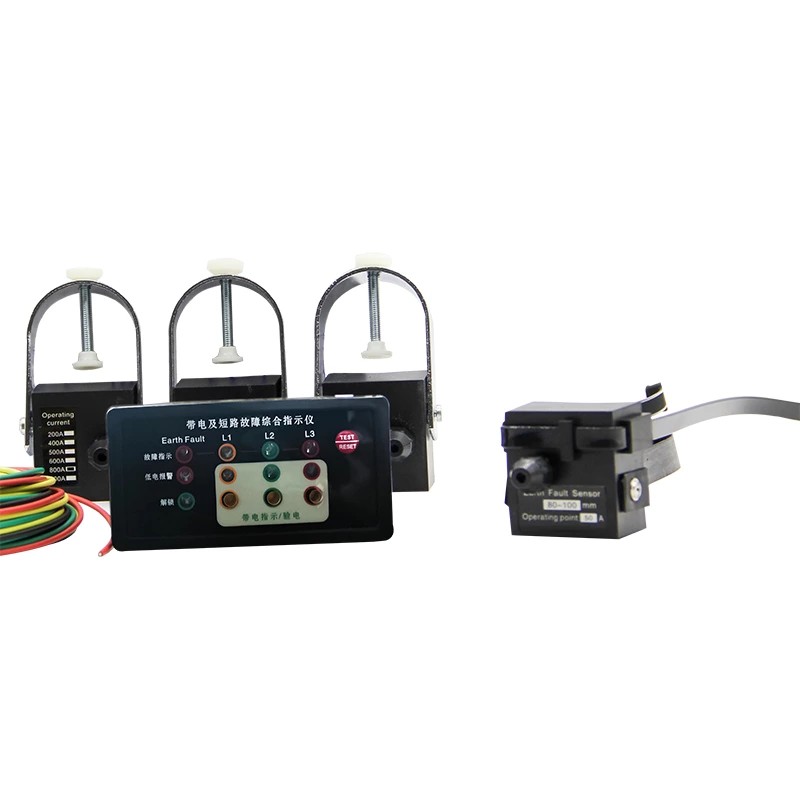

Wskaźnik awarii linii EKL-4DXN ze statusem na żywo to urządzenie monitorujące online opracowane przez firmę Comewill specjalnie dla rozdzielnic wysokiego napięcia i sieci dystrybucyjnych poniżej 20 kV. Urządzenie to integruje funkcje wykrywania usterek, sygnalizacji stanu rzeczywistego i weryfikacji fazy. Wykorzystując modułową konstrukcję i technologię komunikacji światłowodowej, może pracować stabilnie w złożonych środowiskach elektromagnetycznych, zapewniając niezawodne wsparcie podczas codziennych przeglądów i diagnostyki usterek w systemach elektroenergetycznych.

Cechy produktu

1. Podstawowe funkcje alarmu awarii

Alarm awarii zwarcia

W przypadku wystąpienia zwarcia w linii czujnik zwarcia wbudowany we wskaźnik uszkodzenia linii EKL-4DXN ze statusem działania natychmiast wychwytuje prąd zwarciowy i przesyła sygnał alarmowy do komputera głównego za pomocą kabla światłowodowego. Komunikacja światłowodowa ma silne właściwości przeciwzakłóceniowe, unikając wpływu szumu elektromagnetycznego wewnątrz rozdzielnicy na transmisję sygnału. Po odebraniu sygnału komputer główny włącza odpowiednią lampkę sygnalizacyjną uszkodzenia zwarcia, pomagając personelowi na miejscu szybko zlokalizować uszkodzony obwód.

Alarm uszkodzenia uziemienia

Czujnik uziemienia stale monitoruje prąd składowej zerowej linii. Kiedy prąd zwarcia doziemnego osiągnie lub przekroczy ustawiony próg alarmowy, czujnik wysyła sygnał do jednostki głównej za pośrednictwem światłowodu, a jednostka główna natychmiast aktywuje alarm zwarcia doziemnego. Funkcja ta pomaga wcześnie wykryć zwarcia doziemne, zapobiega dalszej degradacji izolacji sprzętu i zmniejsza ryzyko porażenia prądem.

2. Funkcje związane z wysokim napięciem

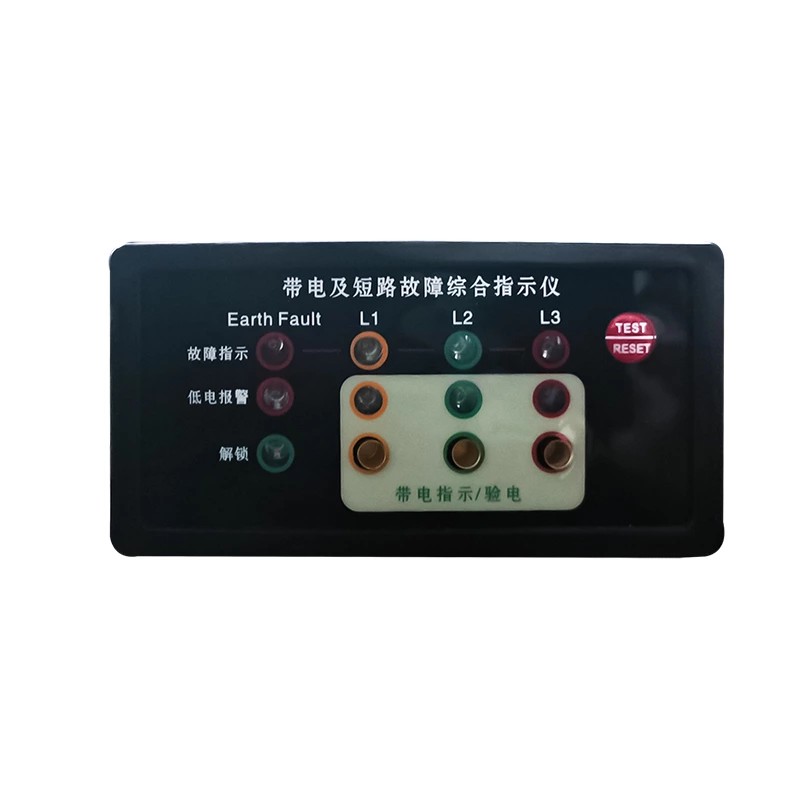

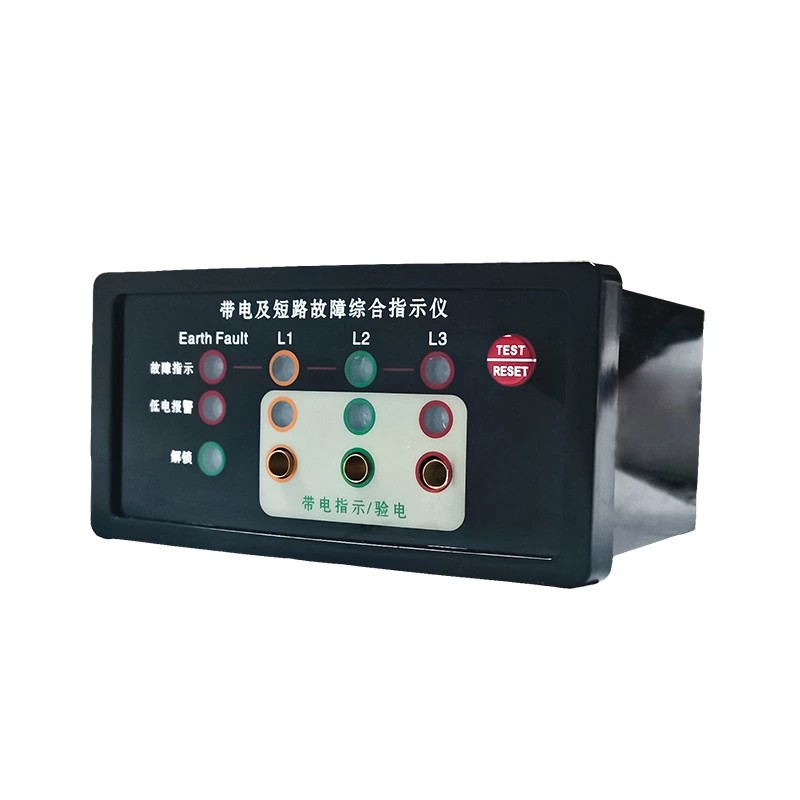

Wskaźnik stanu wysokiego napięcia na żywo: Wysokiej jakości wskaźnik awarii linii EKL-4DXN ze statusem na żywo stale monitoruje stan na żywo linii wysokiego napięcia. Panel jednostki głównej jest wyposażony we wskaźniki LED o wysokiej jasności, odpowiadające odpowiednio fazom L1, L2 i L3. Częstotliwość migania wskaźników w przybliżeniu odzwierciedla poziom napięcia. Diody LED zasilane są bezpośrednio z pola elektrycznego wysokiego napięcia, bez zużywania akumulatora wbudowanego w jednostkę główną. Taka konstrukcja zapewnia ciągłość wskazań stanu naładowania i wydłuża ogólną żywotność baterii.

Weryfikacja fazy wysokiego napięcia: Panel jednostki głównej posiada dedykowany interfejs weryfikacji fazy. Personel zajmujący się konserwacją może używać tego interfejsu do testowania i potwierdzania dokładności sygnału wejściowego pod napięciem wysokiego napięcia oraz sygnalizacji usterek. Użycie tej funkcji do sprawdzenia fazy przed podłączeniem linii lub pracami konserwacyjnymi pomaga uniknąć awarii sprzętu spowodowanych błędami fazowymi.

3. Elastyczne tryby resetowania

Aby dostosować się do różnych rytmów pracy w różnych miejscach, EKL-4DXN oferuje trzy tryby resetowania:

Automatyczny reset: Po usunięciu usterki urządzenie może automatycznie zresetować się o ustalonej godzinie. Opcjonalne interwały resetowania obejmują 8 sekund, 12 godzin, 24 godziny i 48 godzin (domyślne ustawienie fabryczne to 12 godzin). Ten tryb jest odpowiedni dla lokalizacji bez nadzoru lub odległych, zmniejszając częstotliwość resetowania na miejscu przez personel konserwacyjny.

Reset ręczny: Po usunięciu usterki personel na miejscu może bezpośrednio nacisnąć przycisk „Resetuj/Test” na wskaźniku awarii linii EKL-4DXN z panelem stanu na żywo, aby natychmiast usunąć stan alarmu i upewnić się, że wskazanie urządzenia jest zgodne z bieżącym stanem linii.

Zdalny reset: Urządzenie obsługuje wysyłanie sygnałów alarmowych do centrum sterowania, a także może odbierać polecenia zdalnego resetowania z centrum sterowania. W przypadku dużych sieci dystrybucyjnych z dużą liczbą zdalnych urządzeń funkcja ta pomaga dyspozytorom zdalnie zarządzać stanem urządzeń, ograniczając niepotrzebne wizyty na miejscu.

4. Funkcje autotestu i alarmu niskiego napięcia

Funkcja automatycznego testu: Aby upewnić się, że sprzęt działa normalnie, użytkownik może nacisnąć przycisk „Reset/Test” na panelu jednostki głównej. W tym momencie kontrolki L1, L2, L3 i L4 migną dziewięć razy, a następnie zostaną automatycznie zresetowane. Test można również zakończyć ręcznie poprzez ponowne naciśnięcie przycisku. Ten prosty proces autotestu pomaga personelowi szybko potwierdzić przed uruchomieniem, że funkcje wskaźników działają prawidłowo, eliminując potrzebę noszenia dodatkowych przyrządów testujących.

Alarm niskiego napięcia:

Wskaźnik awarii linii EKL-4DXN ze statusem działania jest zasilany przez wbudowaną baterię litową. Gdy napięcie baterii spadnie poniżej normalnego zakresu roboczego, urządzenie uruchomi alarm niskiego napięcia, wzywając użytkownika do terminowej wymiany baterii. Funkcja ta zapobiega nieprawidłowemu wyświetlaniu przez urządzenie informacji o usterkach na skutek wyczerpania się baterii, utrzymując w ten sposób ciągłą niezawodność sprzętu.

5. Regulowane ustawienia parametrów

Jako profesjonalny producent, Comewill umożliwia użytkownikom dostosowanie wielu parametrów alarmów w zależności od rzeczywistych warunków pracy. Niezależnie od tego, czy jest to próg prądu zwarciowego, próg prądu doziemnego, czy czas automatycznego resetowania, wszystko to można ustawić na miejscu, umożliwiając dostosowanie sprzętu do różnych warunków linii i wymagań operacyjnych.
