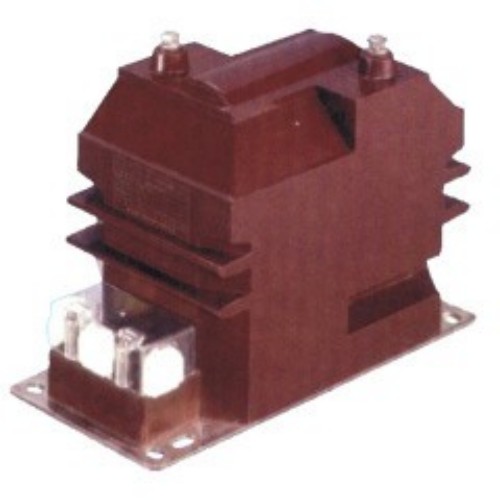

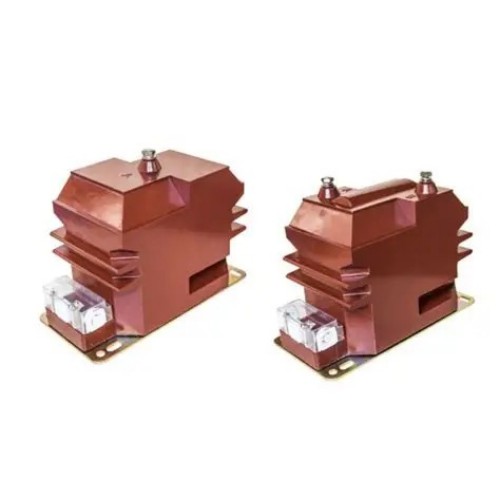

Transformator napięciowy JDZ10-3/6/10A

Wysokiej jakości transformator napięciowy JDZ10-3/6/10A oferowany jest przez chińskiego producenta Comewill. Zostały zaprojektowane do zastosowań krytycznych, zapewniają niezawodne działanie w zakresie pomiaru napięcia, pomiaru energii, monitorowania w czasie rzeczywistym i ochrony przekaźników w systemach elektroenergetycznych średniego napięcia.

Seria JDZ10 została zaprojektowana tak, aby wytrzymać poziomy napięć 3 kV, 6 kV i 10 kV, z kompatybilnością zarówno dla częstotliwości 50 Hz, jak i 60 Hz, dzięki czemu można je dostosować do różnorodnych warunków pracy średniego napięcia. Wyprodukowane w ścisłej zgodności z normami IEC 186 i GB1207-2006, transformatory te zapewniają stabilną i niezawodną podstawę do pomiarów i zabezpieczeń systemów. Jako zaufana fabryka z siedzibą w Chinach, Comewill gwarantuje, że każde urządzenie spełnia rygorystyczne standardy jakości.

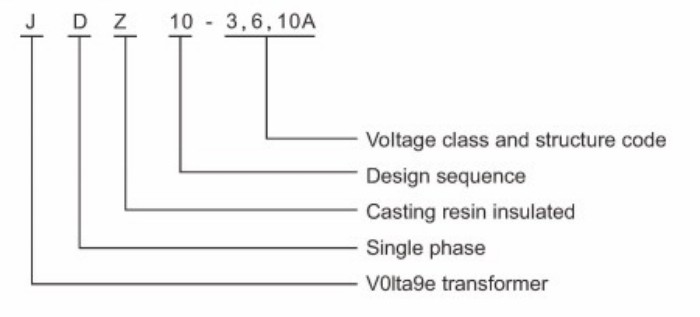

Oznaczenie typu

Oznaczenie modelu przekładników napięciowych RZL-10 i JDZ10-3/6/10 firmy Comewill jasno określa podstawowe cechy urządzenia:
J: Transformator napięciowy – określa kategorię urządzenia.
D: Jednofazowy – odpowiedni do zastosowań w jednofazowych systemach zasilania.
Z: Izolacja z żywicy epoksydowej – poprawia właściwości izolacyjne i trwałość.
3, 6, 10: Poziomy napięcia – określa zgodność z systemami 3 kV, 6 kV i 10 kV.

Schematy okablowania

Transformatory obsługują zarówno konfiguracje okablowania jednofazowego, jak i trójfazowego, zapewniając elastyczność w przypadku różnych wymagań instalacyjnych.

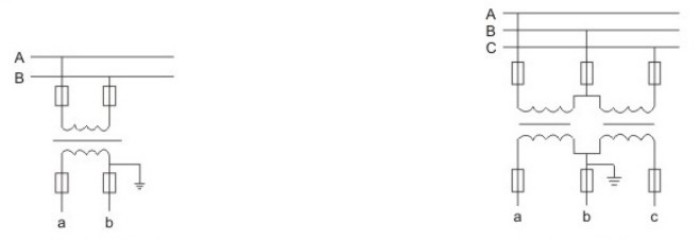

Schemat podłączenia linii jednofazowej
Schemat podłączenia linii trójfazowej

Schemat pisania linii jednofazowej Schemat pisania linii trójfazowej

Warunki świadczenia usług

Aby zapewnić optymalną wydajność i dłuższą żywotność, dla transformatora napięciowego Comewill JDZ10-3/6/10A zalecane są następujące warunki pracy:
Wysokość: Nadaje się do montażu na wysokości do 3000 metrów nad poziomem morza, ze stabilną pracą na dużych wysokościach bez specjalnych modyfikacji.
Temperatura otoczenia: Zakres temperatury roboczej od -5°C do +40°C, aby zapobiec degradacji izolacji i odchyleniom dokładności.
Wilgotność względna: maksymalnie 65% przy 20°C, aby uniknąć starzenia się elementów wewnętrznych wywołanego wilgocią.
Poziom zanieczyszczenia: Zaprojektowany dla środowisk o zanieczyszczeniu klasy II, zdolny do radzenia sobie z niewielkimi zanieczyszczeniami wewnątrz i na zewnątrz.
Środowisko instalacji: powinno być wolne od gazów korozyjnych, aby chronić obudowę i uzwojenia wewnętrzne.
Jeśli środowisko instalacji po Twojej stronie jest szczególne (np. wysoka wilgotność i gazy korozyjne), możesz skontaktować się z nim z wyprzedzeniem, aby dostosować plan adaptacji!

Parametry techniczne

Przekładnik napięciowy JDZ10-3/6/10A produkowany jest zgodnie z normami GB20840.3-2013 i GB20840.1-2010, zapewniając pełną zgodność z wymaganiami krajowymi. Kluczowe specyfikacje obejmują:
Współczynnik mocy obciążenia: cos Φ = 0,8 (opóźnienie), zgodny z konwencjonalną charakterystyką obwodu wtórnego.
Odległość upływu: Zaprojektowana dla poziomu zanieczyszczenia II, minimalizując ryzyko przeskoku izolacji.
Wydajność: Stabilne pomiary i reakcja zabezpieczająca w standardowych warunkach pracy.

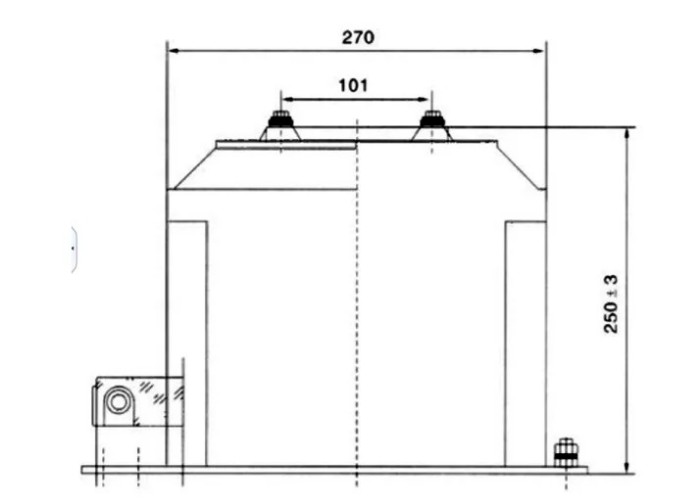

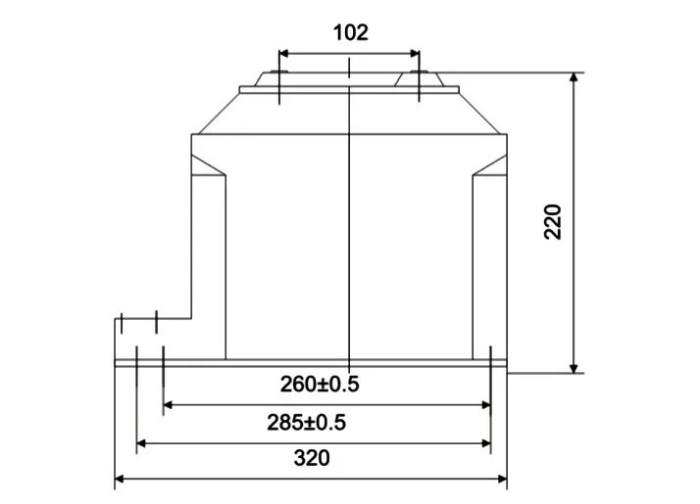

Zarys i wymiary instalacji

Często zadawane pytania

1. Jakie są kluczowe cechy tego transformatora napięciowego JDZ10-3/6/10A?
Izolacja z żywicy epoksydowej, w pełni uszczelniona, jednofazowa konstrukcja, niewielkie rozmiary i wysoka trwałość.

2. Jakie poziomy napięcia i częstotliwości są obsługiwane?
3 kV, 6 kV i 10 kV, kompatybilne z systemami 50 Hz lub 60 Hz.

3. Z jakimi standardami jest zgodny?
IEC 186 i GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Jakie są wymagane warunki pracy?
Wysokość ≤3000m, temperatura -5°C do +40°C, wilgotność ≤65% przy 20°C, II klasa zanieczyszczenia, brak gazów korozyjnych.

5. Czy można go dostosować do specjalnych środowisk?
Tak, Comewill oferuje dostosowanie do warunków o wysokiej wilgotności i korozyjności.

6. Co oznaczają wzorcowe litery?
J = przekładnik napięciowy, D = jednofazowy, Z = izolacja z żywicy epoksydowej, 3/6/10 = poziom napięcia.

7. Jakie klasy dokładności są dostępne?
0,2, 0,5, 1 i 6 P, o znamionowych mocach wyjściowych od 15 VA do 90 VA.
