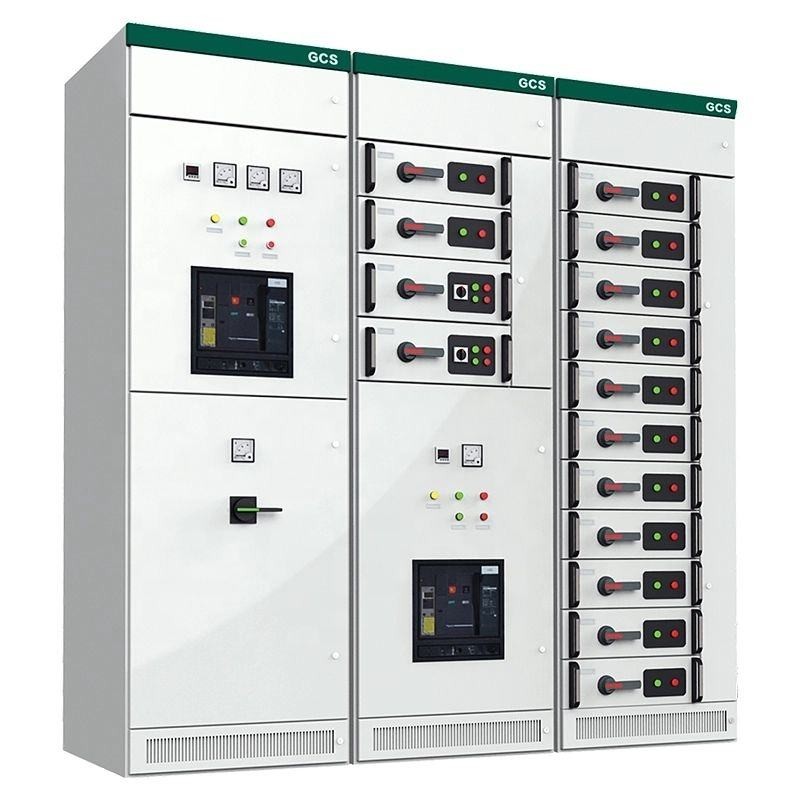

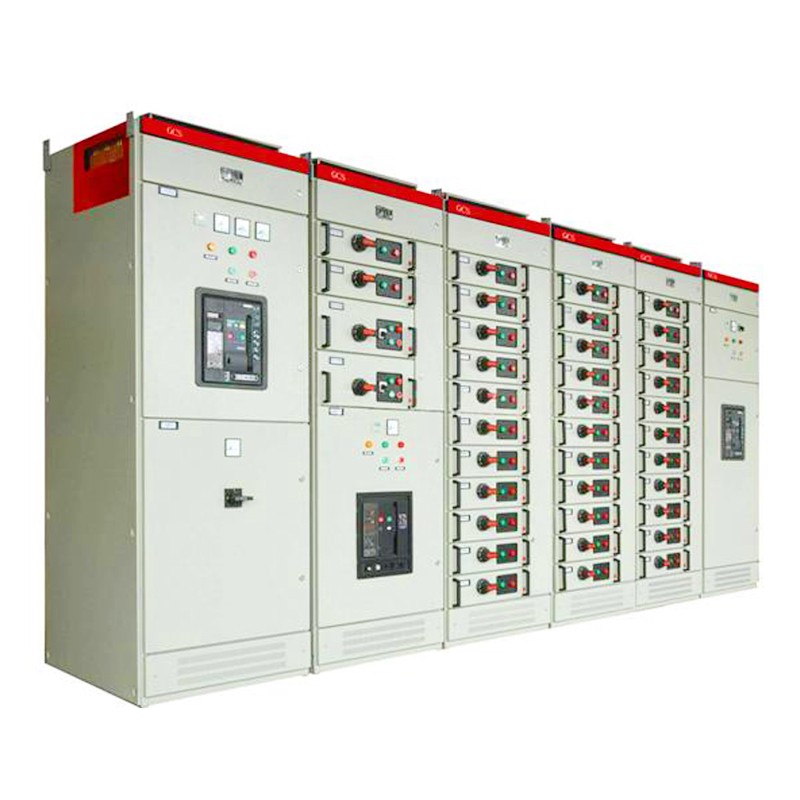

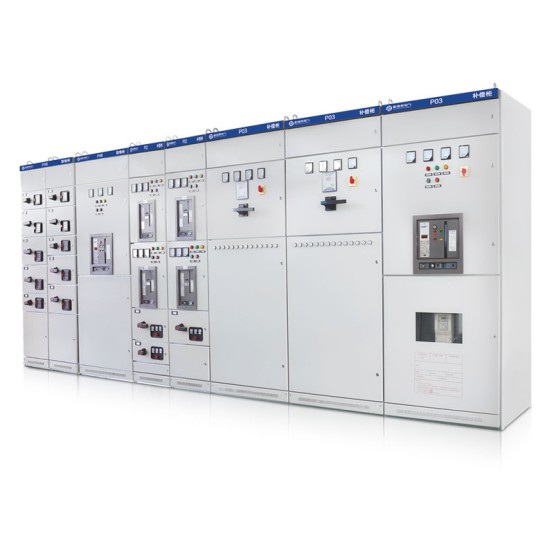

Rozdzielnica wysuwna niskiego napięcia GCS

Wysokojakościowa rozdzielnica wysuwna niskiego napięcia GCS firmy Comewill charakteryzuje się wysokimi możliwościami załączania i wyłączania, dobrą stabilnością dynamiczną i termiczną, zaawansowaną i rozsądną konstrukcją, elastycznym schematem elektrycznym, wysokim poziomem ochrony, bezpieczeństwem i niezawodnością, łatwością konserwacji oraz doskonałymi wskaźnikami parametrów technicznych.

Funkcja

1. Rama szafy rozdzielnicy wysuwnej niskiego napięcia GCS wykorzystuje technologię podwójnego składania i jest wykonana z blach stalowych pokrytych aluminium i cynkiem. Rama zaprojektowana z modułowymi otworami o rozstawie 25 mm (profil K) charakteryzuje się prostą konstrukcją i wyjątkową trwałością. Zmontowana za pomocą precyzyjnych poprzecznych i wzdłużnych połączeń śrubowych cała rama nie wymaga konserwacji przez cały okres jej użytkowania.
2. Obudowa szafki poddawana jest galwanizacji i malowaniu proszkowemu w celu zwiększenia ochrony. Górną pokrywę poziomego przedziału szyn zbiorczych można zdjąć, co ułatwia montaż szyn zbiorczych na miejscu i zmniejsza złożoność operacyjną.
3. Strefy funkcjonalne w szafie są wyraźnie podzielone i obejmują głównie przedziały jednostek funkcjonalnych i przedziały kablowe. Każda jednostka działa niezależnie z izolowanymi funkcjami, zapewniając brak wzajemnego zakłócania się różnych komponentów.
4. Pozioma szyna zbiorcza jest montowana poziomo w dolnej części szafy, co znacznie poprawia jej odporność na naprężenia elektryczne wywołane prądami zwarciowymi.
5. Szafka ma konstrukcję szufladową i może pomieścić do 36 obwodów, każdy o prądzie znamionowym 400 A lub niższym. Obwody szuflad obsługują konwersję w trzech pozycjach bez pogarszania stopnia ochrony szafki.
6. W każdym module funkcjonalnym można umieścić maksymalnie 11 szuflad pełnowymiarowych lub 22 szuflady półwymiarowe (1/2), co zapewnia elastyczne możliwości konfiguracji.
7.Szuflady wyposażone są w pięć pozycji roboczych: Otwarta, Zamknięta, Testowa, Wyciągnięta i Izolowana. Odpowiednie wskaźniki dźwiękowe, wizualne i tekstowe zapewniają wyraźne sygnały stanu i intuicyjną obsługę.

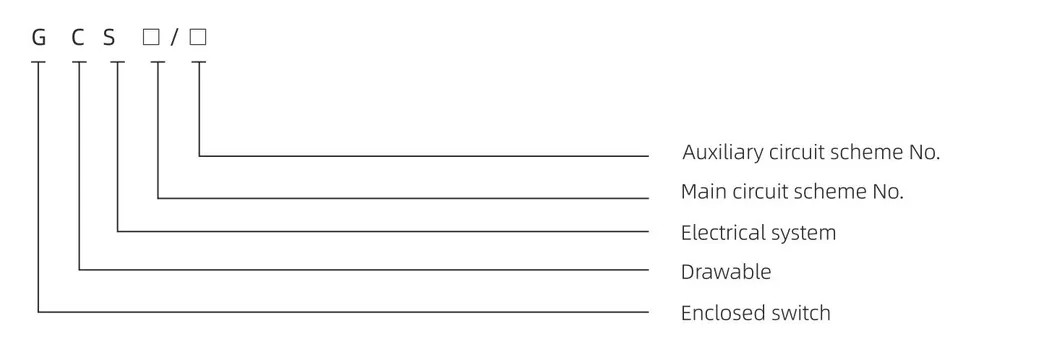

Przegląd produktu

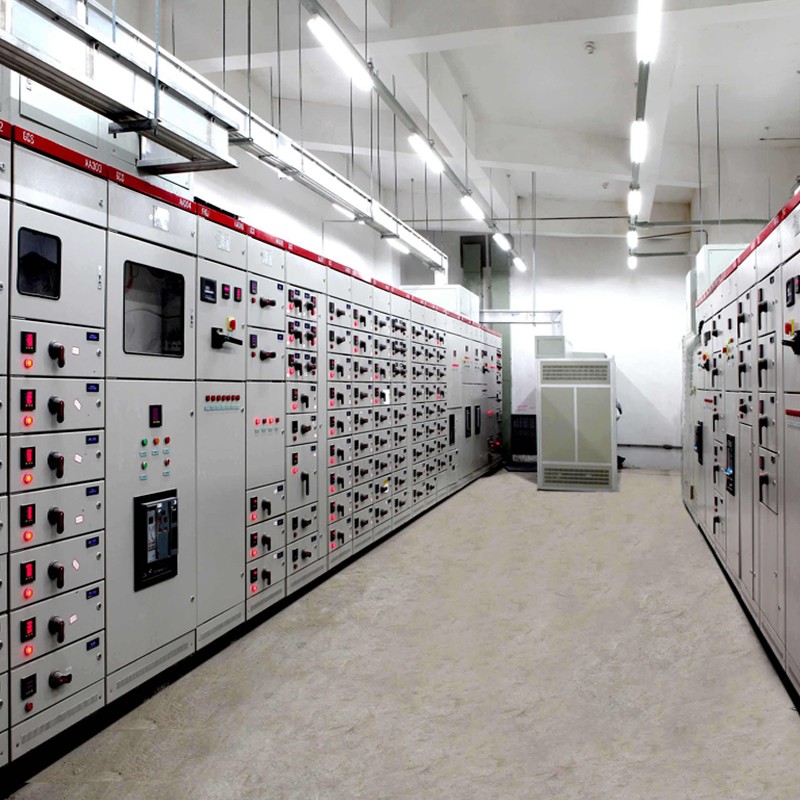

Rozdzielnica wysuwna niskiego napięcia GCS, niezależnie opracowana i dostarczona przez firmę Welcome (Wenzhou) Electric Co., Ltd., to kompletny zestaw sprzętu o najwyższej wydajności, dostosowany do systemów dystrybucji energii niskiego napięcia – idealny wybór w przypadku zamówień inżynieryjnych, dopasowywania projektów i zamówień sprzętu masowego. Łącząc naukową modułową strukturę z niezawodnymi parametrami elektrycznymi, rozdzielnica ta jest szeroko kupowana i stosowana w kluczowych scenariuszach, takich jak elektrownie, warsztaty przemysłowe, wieżowce i duże kompleksy handlowe, służąc jako podstawowe urządzenie do kontroli dystrybucji mocy i precyzyjnej alokacji energii.
Jego podstawowa zaleta polega na zaawansowanej konstrukcji „wyjmowanej”: każdą jednostkę funkcjonalną (w tym wyłączniki, styczniki itp.) można łatwo wyjąć lub włożyć bez zakłócania ogólnego działania systemu. Znacząco upraszcza to procesy konserwacji i napraw po zakupie, minimalizuje przestoje sprzętu i skutecznie zmniejsza ogólne koszty eksploatacji i konserwacji ponoszone przez strony zamawiające.
Podczas produkcji firma Welcome (Wenzhou) Electric Co., Ltd. przestrzega surowych standardów kontroli jakości, stosując wysokiej jakości materiały izolacyjne i precyzyjne techniki produkcji. Rozdzielnica wyposażona jest w wiele kompleksowych mechanizmów zabezpieczeń (zabezpieczenie zwarciowe, przeciążeniowe itp.), umożliwiających jej stabilną adaptację do złożonych środowisk sieci elektroenergetycznej oraz zapewniających bezpieczną i ciągłą pracę systemu dystrybucyjnego – w pełni spełniając wymagania dotyczące wysokiej niezawodności projektów zakupowych. Ponadto elastyczna konstrukcja modułowa umożliwia rozbudowę na żądanie, co pozwala dokładnie dopasować się do zindywidualizowanych potrzeb zaopatrzeniowych różnych projektów w przypadku różnych wydajności i trybów sterowania, zwiększając możliwości adaptacji i opłacalność zakupów. Jako opłacalny, wydajny i bezpieczny sprzęt do dystrybucji energii niskiego napięcia, stał się on zaufaną opcją zakupów w nowoczesnej dziedzinie dystrybucji energii niskiego napięcia.
Niniejsza rozdzielnica wysuwna niskiego napięcia GCS jest w pełni zgodna z odpowiednimi normami międzynarodowymi i krajowymi, takimi jak IEC60439-1, GB7251.1 „Kompletna aparatura rozdzielcza i sterownicza niskiego napięcia” oraz GB/T 24274 „Kompletna aparatura rozdzielcza i sterownicza niskiego napięcia z wysuwem”, zapewniając, że projekty zamówień publicznych spełniają wymogi normalizacji i zgodności oraz zapewniają solidną gwarancję jakości decyzji zakupowych.
‌

Normalne warunki użytkowania

Temperatura otoczenia: Temperatura otoczenia nie powinna przekraczać +40 ℃ ani być niższa niż -5 ℃, a średnia 24-godzinna temperatura nie powinna przekraczać +35 ℃. W przypadku projektów zamówień obejmujących użytkowanie poza powyższym zakresem temperatur, rozdzielnica wysuwna niskiego napięcia GCS musi pracować przy zmniejszonej wydajności, aby zapewnić bezpieczeństwo operacyjne i stabilność działania.
Wilgotność względna: Gdy maksymalna temperatura otoczenia osiągnie +40 ℃, wilgotność względna nie powinna przekraczać 50%. W niższych temperaturach dopuszczalna jest wyższa wilgotność (np. 90% wilgotności względnej przy +20℃). Podczas zakupu i późniejszej instalacji należy odpowiednio uwzględnić potencjalne ryzyko kondensacji spowodowane nagłymi zmianami temperatury, aby uniknąć awarii sprzętu.
Wysokość: Standardowa wysokość miejsca instalacji nie powinna przekraczać 2000 m nad poziomem morza. W przypadku projektów zamówień publicznych na obszarach powyżej 2000 m, sprzęt musi zostać odpowiednio obniżony do użytku, a odpowiednie wymagania muszą być jasno określone w umowie w sprawie zamówienia.
Warunki w miejscu instalacji: Rozdzielnicę należy instalować w miejscach wolnych od zagrożenia pożarowego, ryzyka wybuchu, dużego zapylenia, korozji chemicznej oraz silnych wibracji lub uderzeń. Przed dostawą strony udzielające zamówienia potwierdzają, że środowisko na miejscu spełnia powyższe wymagania, aby zapewnić trwałość i niezawodność sprzętu.
Negocjacje dotyczące specjalnego środowiska: Jeżeli rzeczywiste środowisko użytkowania projektu przetargowego nie spełnia powyższych wymagań, strona kupująca niezwłocznie skontaktuje się z Welcome (Wenzhou) Electric Co., Ltd. i negocjuje je w celu sformułowania niestandardowych rozwiązań (takich jak specjalne ulepszenia materiałowe lub ulepszenia strukturalne) w celu zapewnienia zgodności z potrzebami operacyjnymi projektu.

Główne parametry techniczne

Uwaga: w przypadku okablowania z tyłu zalecana jest głębokość szafy wynosząca 1000 mm.

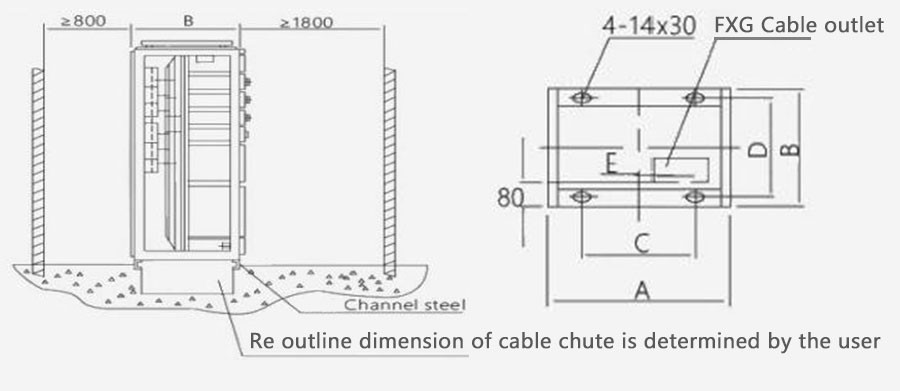

Schemat instalacji

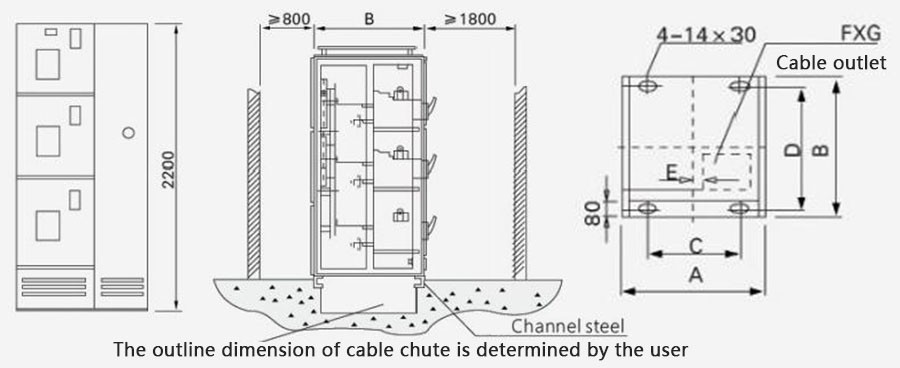

FIG 2 Schemat instalacji szafy PC

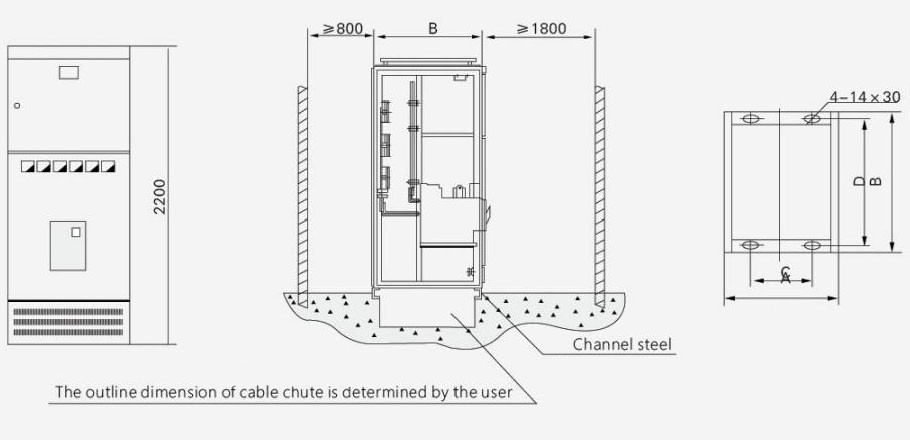

3 Schemat instalacji szafy MCC
