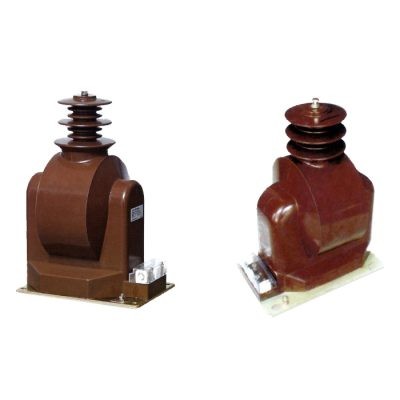

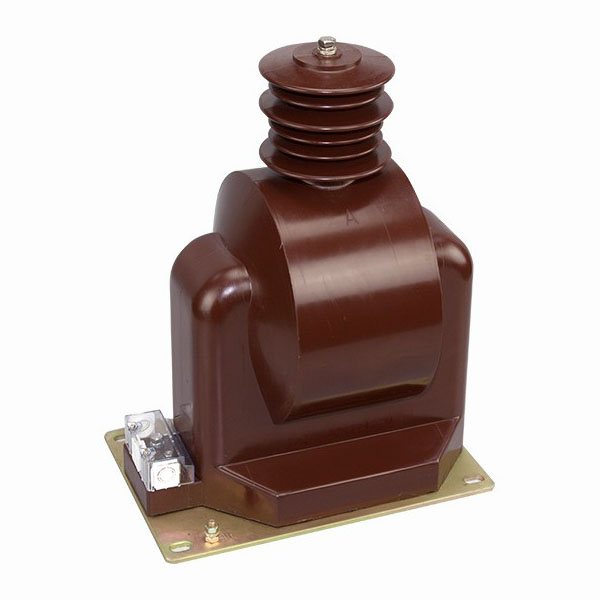

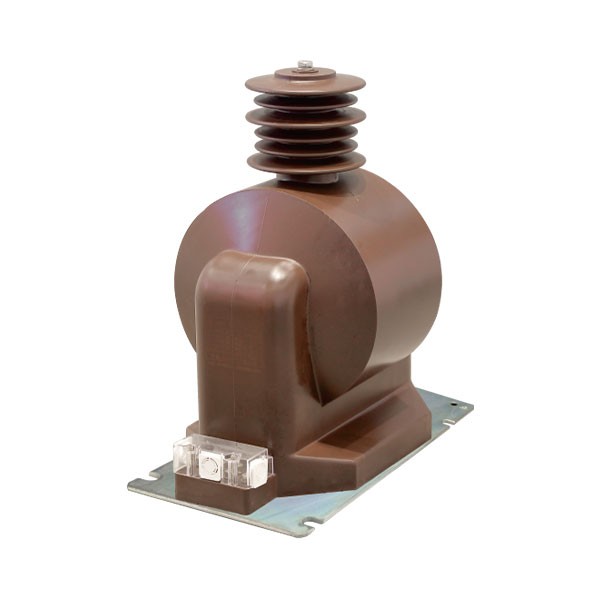

Transformator napięciowy JDZX9-35D/290

Zaprojektowany z izolacją z żywicy epoksydowej i całkowicie zamkniętą konstrukcją zewnętrzną, transformator napięciowy JDZX9-35D/290 firmy Comewill zapewnia wysoką precyzję, dużą trwałość i długoterminową niezawodność. Jest szeroko stosowany w pomiarach energii, monitorowaniu napięcia i ochronie przekaźników, co czyni go idealnym rozwiązaniem dla nowoczesnych sieci elektroenergetycznych i zastosowań przemysłowych.

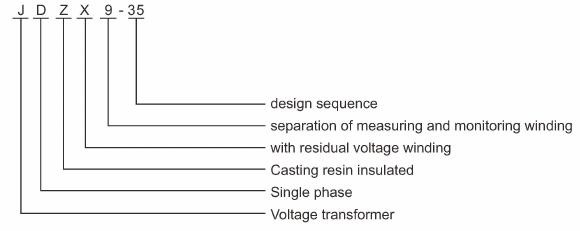

Oznaczenie typu

Witamy (Wenzhou) Electric Co., Ltd. Transformator napięcia JDZX9-35. Model zawiera kluczowe informacje konstrukcyjne i użytkowe, które można łatwo zdemontować i zrozumieć:

Model JDZX9-35 reprezentuje kluczowe cechy konstrukcyjne i funkcjonalne:

J – Transformator napięciowy
D – Struktura jednofazowa
Z – Izolacja z żywicy epoksydowej
X – Z uzwojeniem napięcia resztkowego (dla ochrony uziemienia)
9 – Numer kolejny projektu
35 – Napięcie znamionowe: 35kV

Nazewnictwo modeli bezpośrednio podkreśla podstawowe cechy transformatora napięciowego JDZX9-35D/290: zaprojektowany specjalnie dla systemów zasilania średniego napięcia, posiada izolację z żywicy lanej, strukturę jednofazową i może być również wyposażony w uzwojenia napięcia resztkowego, doskonale pasujące do potrzeb użytkowych systemów 35 kV.

Warunki świadczenia usług

Aby zapewnić stabilną i długoterminową pracę, przekładnik napięciowy JDZX9-35D/290 powinien być użytkowany w następujących warunkach:
Instalacja: Tylko do użytku na zewnątrz
Temperatura otoczenia:
Maksymalnie: +40°C
Minimalna: -25°C
Średnia dzienna ≤ 30°C
Wysokość: ≤ 1000 m (w przypadku większych wysokości wymagany jest projekt niestandardowy)
Poziom zanieczyszczenia: Odpowiedni dla środowisk klasy IV
Atmosfera: Wolna od silnego pyłu i gazów korozyjnych

Dane techniczne

Wytyczne dotyczące dostosowywania i użytkowania

Comewill, jako doświadczony dostawca transformatorów napięciowych w Chinach, zapewnia elastyczne usługi dostosowywania:
Dostępny niestandardowy współczynnik napięcia i klasa dokładności
Rozwiązania dostosowane do konkretnych wymagań projektu
Wsparcie dla niestandardowych projektów
Uwagi dotyczące użytkowania:
Aby uzyskać dokładny pomiar, należy używać tylko jednego stosunku napięcia na raz
Unikaj jednoczesnej pracy z wieloma przełożeniami
Przy składaniu zamówienia należy podać szczegółowe parametry, aby zapewnić najlepszą wydajność

Scenariusze zastosowań

Transformator napięciowy JDZX9-35D/290 jest szeroko stosowany w:
Systemy sieci elektroenergetycznych
Podstacje
Dystrybucja energii przemysłowej
Systemy pomiaru energii
Aplikacje zabezpieczające przekaźniki

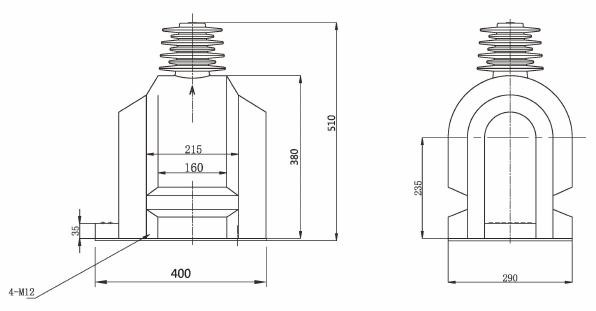

Zarys i wymiary instalacji

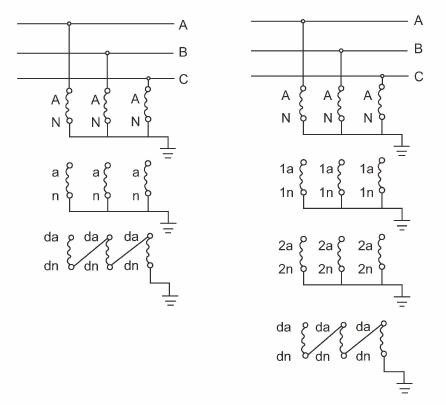

Zasady okablowania transformatorów napięciowych DZX9-35KV

Informacje o zamawianiu

Aby mieć pewność, że transformator idealnie pasuje do wymagań Twojego systemu, proszę określić:

Stosunek napięcia
Klasa dokładności
Moc znamionowa
Specjalne wymagania (jeśli występują)

W przypadku niestandardowych rozwiązań zespół techniczny Comewill jest gotowy zapewnić profesjonalne wsparcie od projektu po dostawę, zapewniając niezawodne i wydajne działanie w systemie elektroenergetycznym. Zapraszamy do skontaktowania się z nami i uzyskania wyceny już teraz!
