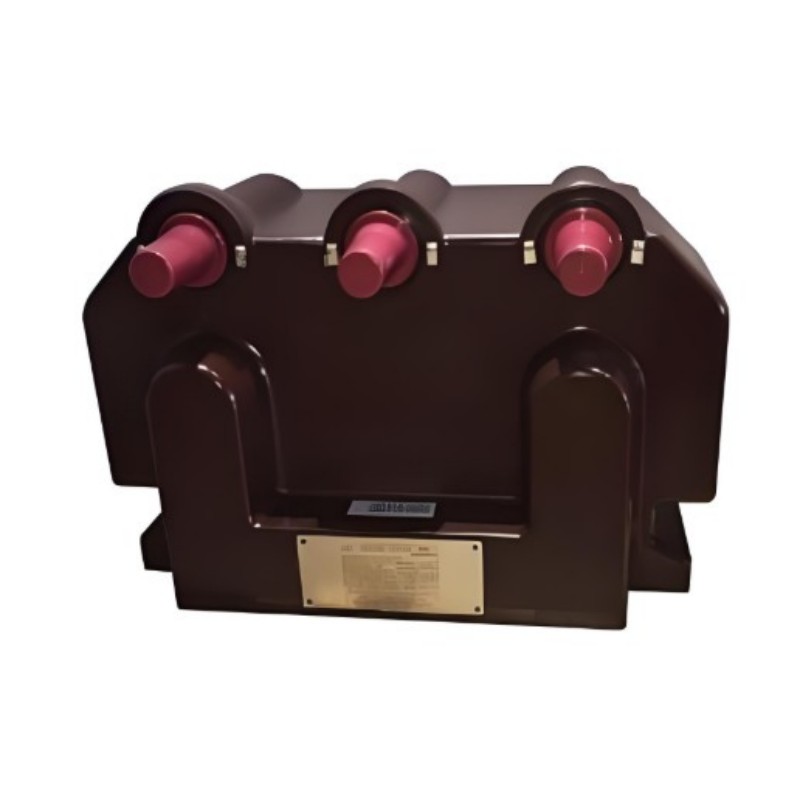

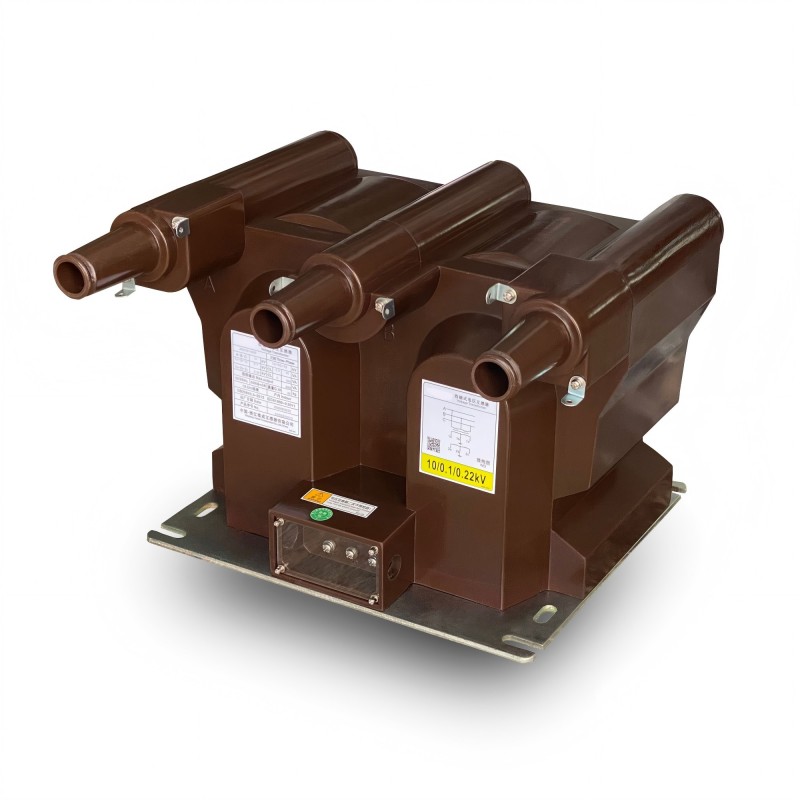

Transformator napięcia JSZV18-24R

Dzięki wieloletniemu doświadczeniu w produkcji transformatora napięcia JSZV18-24R, firma Welcome (Wenzhou) Electric Co., Ltd. może dostarczyć szeroką gamę wewnętrznych transformatorów napięcia 0,72-40,5 kV. Nasz transformator ma projekt konstrukcji i scenariusze zastosowań, które są szczególnie dostosowane do wymagań systemów średniego napięcia:

Transformator ten ma całkowicie zamkniętą konstrukcję izolacyjną z żywicy epoksydowej, która otacza uzwojenie pierwotne, uzwojenie wtórne i okrągły żelazny rdzeń wewnątrz i jest bezpośrednio odporny na zanieczyszczenia i wilgoć. Produkt wyposażony jest również we wtyczkę w kształcie kolanka, która nie tylko poprawia szczelność ekologiczną, ale także ułatwia montaż, a okablowanie na miejscu nie wymaga dużego wysiłku.

Wysokiej jakości transformator napięciowy JSZV18-24R został specjalnie zaprojektowany do zastosowań wewnętrznych, w których punkt neutralny nie jest uziemiony. Niezależnie od tego, czy jest to pomiar prądu, obliczanie energii elektrycznej, czy ochrona przekaźnika, może być bardzo przydatny. Możliwość dostosowania do częstotliwości 50 Hz lub 60 Hz, wytrzymywanie napięcia urządzeń do 24 kV oraz prowadzenie monitorowania napięcia w systemach elektroenergetycznych średniego napięcia ze stabilnością i dokładnością, w pełni spełniając wymagania na miejscu.

Główny parametr techniczny

1. Znamionowe napięcie pierwotne: opcjonalnie 20 kV lub 22 kV, odpowiednie dla różnych wymagań napięciowych systemów średniego napięcia;
2. Znamionowe napięcie wtórne: Istnieją trzy specyfikacje: 100 V, 100/100 V i 100/220 V, które można dopasować do różnych okablowań urządzeń wtórnych;
3.Napięcie znamionowe uzwojenia napięcia resztkowego: obejmujące 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, spełniające specjalne wymagania, takie jak ochrona uziemienia;
4. Współczynnik mocy obciążenia: cos Φ=0,8 (histereza), zgodny z charakterystyką obciążenia konwencjonalnych obwodów wtórnych;
5. Standardy wykonania: albo postępuj zgodnie z normą IEC60044-2:2003, albo IEC61869-1 i 3, a wydajność i jakość są porównywane z normami międzynarodowymi.

Inne parametry techniczne proszę zobaczyć w następujący sposób:

Uwagi: Na życzenie chętnie dostarczymy transformatory spełniające inne normy lub posiadające niestandardowe parametry techniczne.

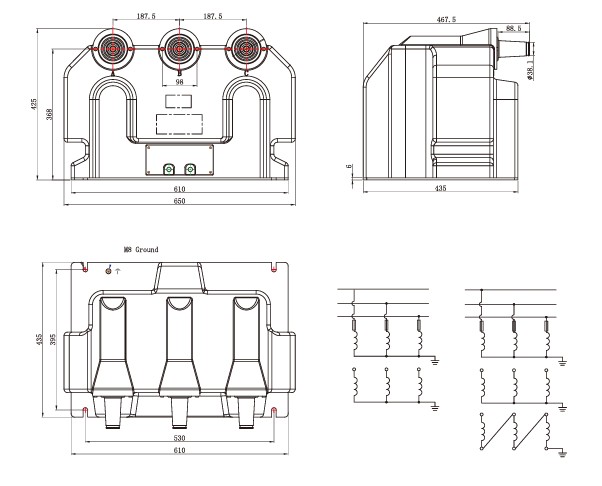

Rysunek konturowy

Kluczowe funkcje

Transformator napięciowy JSZV18-24R firmy Welcome (Wenzhou) Electric Co., Ltd. charakteryzuje się solidnymi zaletami w zakresie wydajności i jest odpowiedni do wymagań systemu średniego napięcia. Konkretne najważniejsze informacje są następujące:

1. Szerokie możliwości dostosowania napięcia
Transformator napięciowy JSZV18-24R o napięciu znamionowym 24 kV radzi sobie ze znacznymi wahaniami napięcia, zapewniając stabilne monitorowanie i dokładny sygnał wyjściowy podczas stanów nieustalonych lub regulacji systemu.

2. Szybka reakcja
Szybko wychwytuje zmiany napięcia i natychmiast przesyła sygnały do ​​urządzeń zabezpieczających, umożliwiając szybkie usuwanie usterek i zwiększoną niezawodność systemu.

3. Niska strata histerezy
Zaawansowane materiały magnetyczne i zoptymalizowana konstrukcja zmniejszają straty energii, poprawiają wydajność, minimalizują wytwarzanie ciepła i wydłużają żywotność.

Niezależnie od tego, czy jest to scenariusz z częstymi wahaniami napięcia, czy system średniego napięcia z wymaganiami dotyczącymi szybkości reakcji i zużycia energii, ten transformator może wytrzymać. Jeśli chcesz poznać szczegółowe szczegóły adaptacji scenariusza, po prostu powiedz to wprost!
