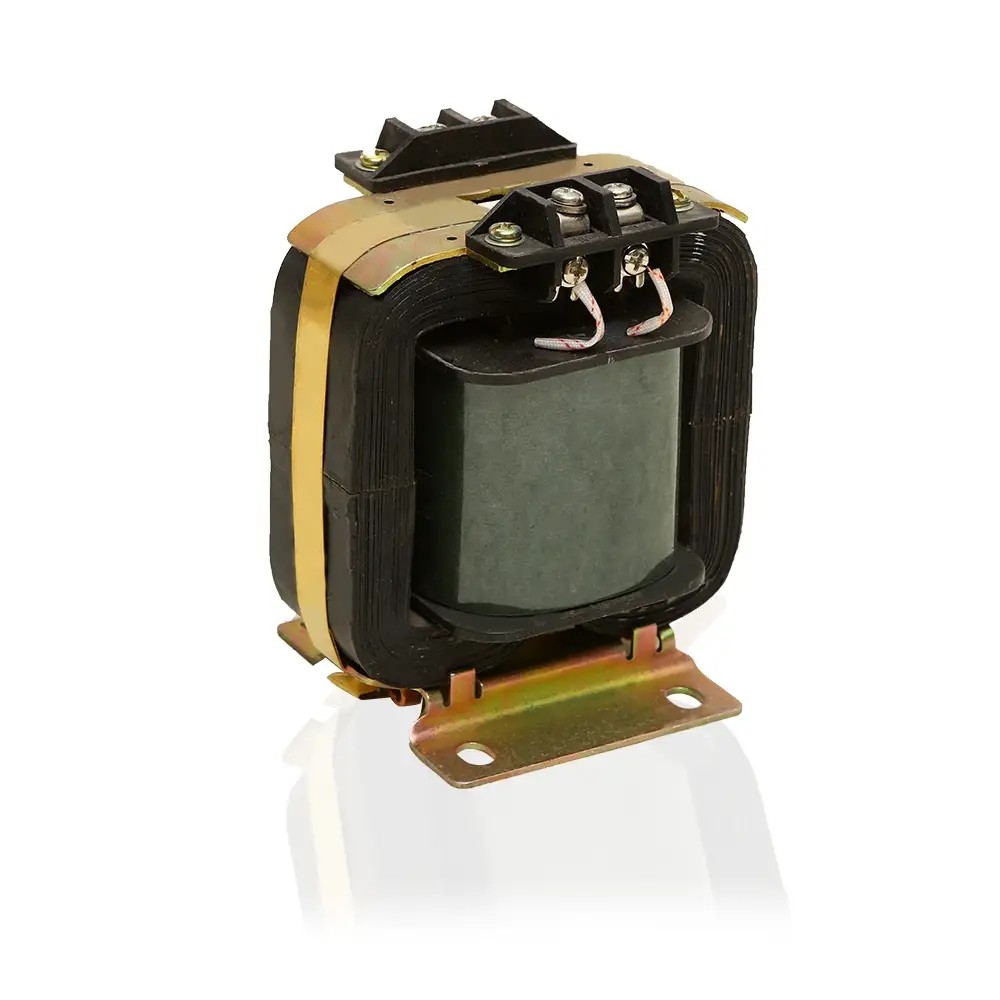

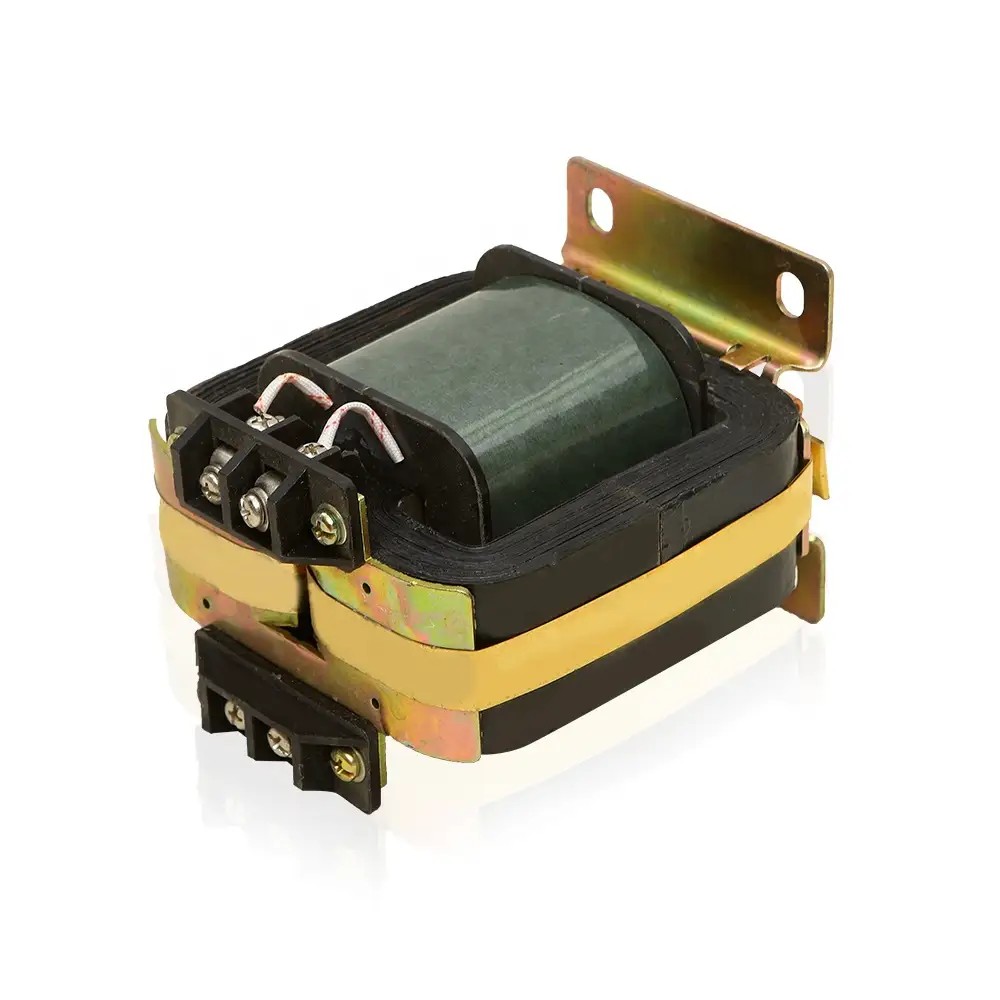

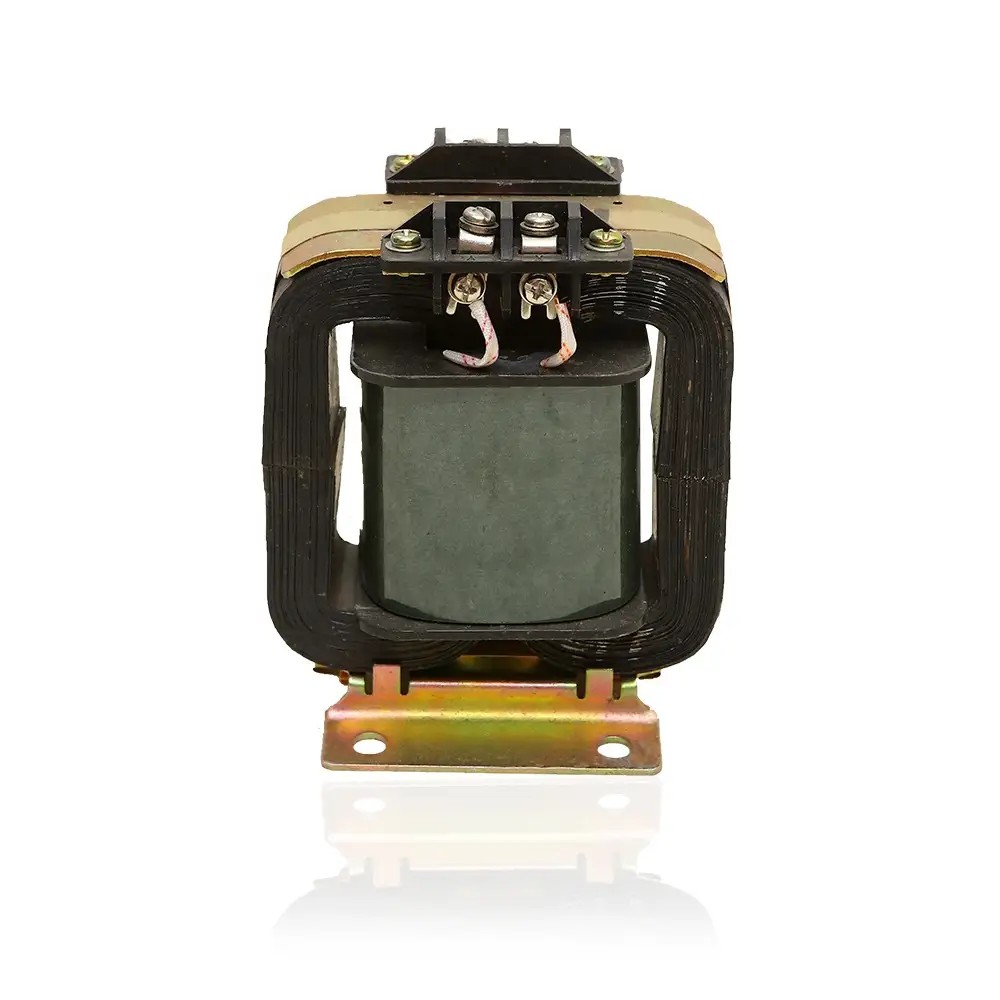

Jako profesjonalny producent z Chin, Comewill oferuje transformator napięciowy JJDG4-0,5, zaprojektowany z myślą o dokładnym pomiarze napięcia, pomiarze energii i ochronie przekaźników. Zbudowany z wytrzymałej termoutwardzalnej ramy fenolowej i wysokiej jakości rdzeni ze stali krzemowej, jest zgodny z normami GB1207 i IEC60044-2.
Wytrzymała konstrukcja: wytrzymała rama z termoutwardzalnego tworzywa fenolowego w połączeniu z wysokiej jakości rdzeniami ze stali krzemowej walcowanej na zimno. Ta solidna konstrukcja zapewnia trzy funkcje niezbędne do zaspokojenia naszych potrzeb zaopatrzeniowych: precyzyjny pomiar napięcia, niezawodny pomiar energii i stałą ochronę przekaźników – a wszystko to niezbędne do zapewnienia sprawnego działania infrastruktury systemu elektroenergetycznego. Sprawdza wszystkie wymagania zarówno pod kątem krajowych norm GB1207, jak i międzynarodowych norm IEC60044-2:2003, spełniając rygorystyczne standardy jakości i zgodności, które nasza firma stawia przed projektami zaopatrzeniowymi.
Zbudowany z myślą o naszych kluczowych priorytetach zakupowych — dokładności, bezpieczeństwie i długiej żywotności — przekładnik napięciowy JDG4-0,5 idealnie pasuje do naszych potrzeb podczas wyposażania przyrządów pomiarowych lub systemów przekaźników ochronnych. Jego kompaktowa, ale solidna konstrukcja wytrzymuje przeciążenia i nieprzerwanie działa nawet w trudnych warunkach wewnętrznych, bezpośrednio zwiększając wydajność i bezpieczeństwo wdrażanych przez nas systemów zasilania. Niezależnie od tego, czy chodzi o zakupy masowe, czy o ukierunkowaną modernizację sprzętu, transformator ten okazuje się godnym zaufania, opłacalnym wyborem, który doskonale spełnia wymagania jakościowe zamówień naszej firmy i potrzeby funkcjonalne.
| TYP | Stosunek (kv) | Klasa | Względna moc znamionowa (VA) | Wyjście wtórnego limitu (VA) | Znamionowy poziom izolacji (kv) | Waga (kg) |
| JDG4-0,5 | 360/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | 5 |
| 380/100 | 0,2(0,5) | 10(15) | 150 | |||
| 400/100 | 0,2(0,5) | 10(15) | 150 | |||
| 500/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-0,72 | 630/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 690/100 | 0,2(0,5) | 10(15) | 150 | |||
| 800/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-0,72 | 690/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 800/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | ||
| Uwaga: Jeżeli żądane przez użytkownika parametry wykraczają poza zakres podany w powyższej tabeli, istnieje możliwość ich ustalenia w drodze konsultacji z naszą firmą. | ||||||

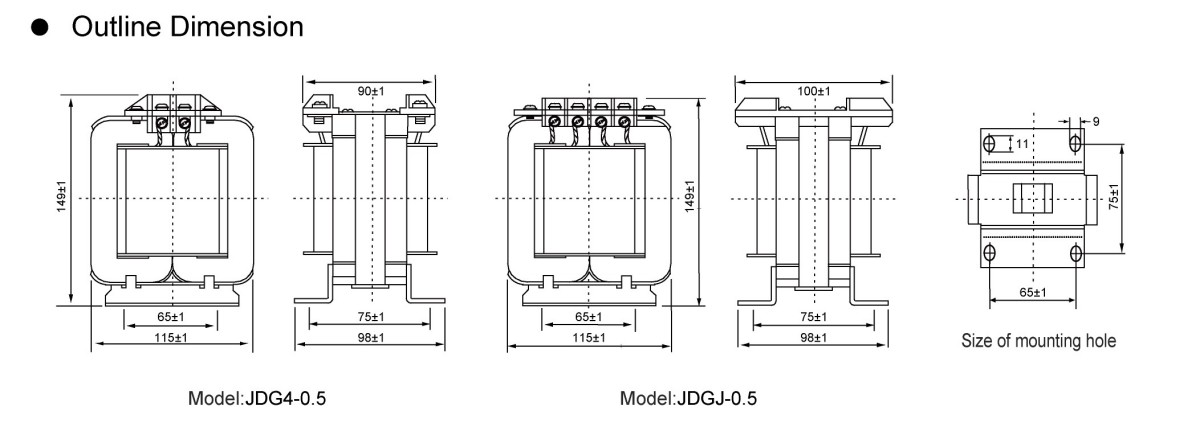

Wymiary instalacji wewnętrznego transformatora niskiego napięcia JDG4-0.5

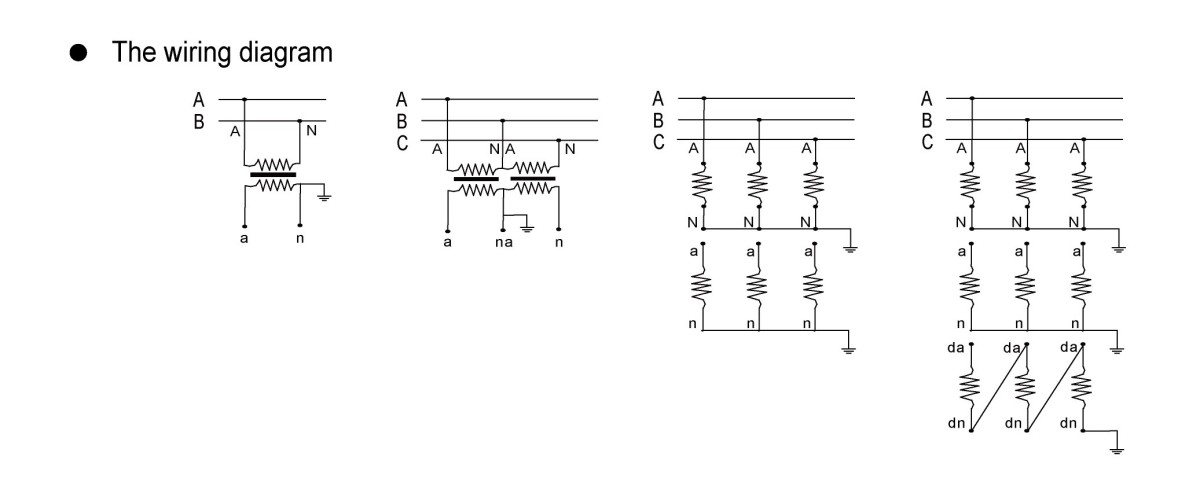

Przy wyborze i zakupie przekładników napięciowych (PT) z naszej fabryki trzy wyspecjalizowane schematy połączeń wyróżniają się praktycznością inżynieryjną — każdy dostosowany do odrębnych wymagań systemowych i priorytetów funkcjonalnych, zapewniając zgodność ze standardami zamówień publicznych w ramach projektu:
1. Połączenie z uziemieniem w gwiazdę (Y-Y).
Wyłącznie w systemach zasilania z nieuziemionymi punktami zerowymi lub uziemionymi za pomocą cewek tłumiących łuk, to połączenie wymaga bezpośredniego uziemienia zacisku neutralnego uzwojenia pierwotnego. Podstawową wartością tego rozwiązania jest umożliwienie precyzyjnego pomiaru napięcia międzyfazowego, co jest niepodlegającym negocjacjom wymogiem monitorowania stanu izolacji w tego typu architekturach systemów.
2. Niekompletne połączenie w trójkąt V-V
Schemat ten, zbudowany przy użyciu dwóch jednofazowych przekładników prądowych, łączy się z napięciami liniowymi UAB i UBC sieci elektroenergetycznej, tworząc niekompletną strukturę trójkąta. Jest to idealna opcja w przypadku sieci nieuziemionych/uziemionych z cewką tłumiącą łuk o napięciu 20 kV i niższym. Doskonale sprawdza się w wykrywaniu napięcia międzyfazowego. Krytyczny czynnik przy zakupie: nie ma możliwości pomiaru napięcia międzyfazowego, co czyni go nieodpowiednim w przypadku scenariuszy wymagających pełnego monitorowania napięcia.
3. Otwórz połączenie wielouzwojeniowe Delta
Konfiguracja ta, złożona z trzech jednofazowych trójuzwojeniowych przekładników prądowych PT, przyjmuje okablowanie YN, yn, d11 lub YN, y, d11 – z punktem neutralnym wtórnego uzwojenia gwiazdy uziemionym przez fazę B. Jako uniwersalny wybór, obsługuje wszystkie poziomy napięcia, szczególnie systemy 3 ~ 15 kV. Uzwojenie wtórne zapewnia podwójną funkcjonalność (pomiar napięcia międzyfazowego i międzyfazowego), podczas gdy konstrukcja otwartego trójkąta pomocniczego uzwojenia wtórnego umożliwia podłączenie do monitorów izolacji, nieuziemionych przekaźników sieciowych lub urządzeń zabezpieczających system bezpośredniego uziemienia – rozszerzając jego zastosowanie w różnych scenariuszach zakupów.
