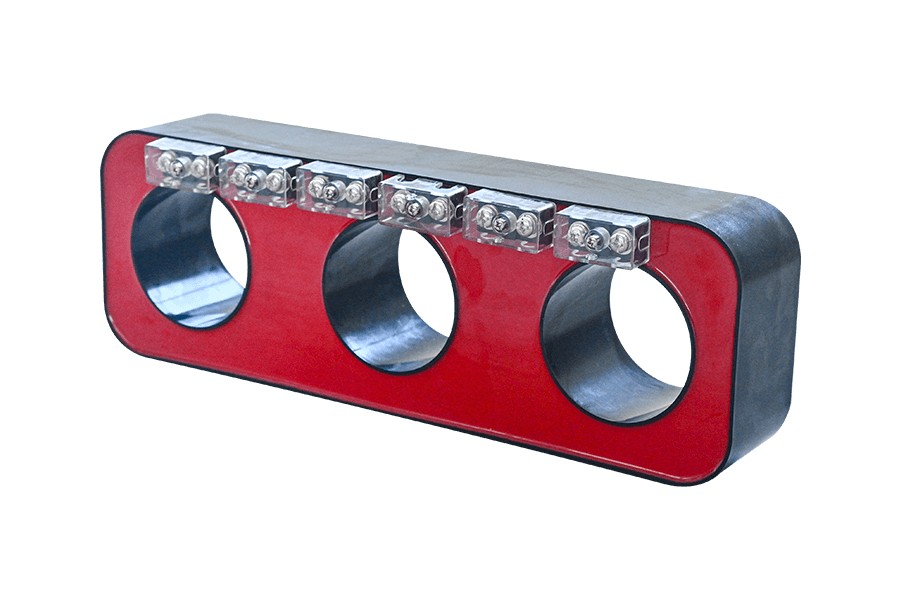

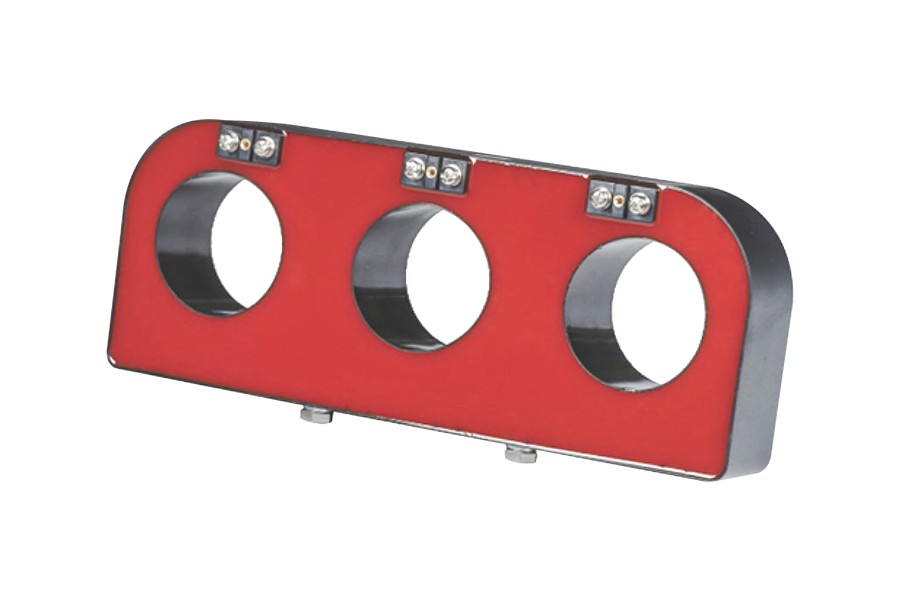

Przekładnik prądowy z nadmuchiwaną szafką LSY opracowany przez firmę Comewill został zaprojektowany specjalnie do rozdzielnic z izolacją gazową średniego napięcia (GIS) i systemów szaf nadmuchiwanych. Jest to niezbędne do utrzymania stabilności systemu, zapobiegania przeciążeniom sprzętu i zapewnienia niezawodnej koordynacji zabezpieczeń.
1. Dokładne monitorowanie prądu trójfazowego
Transformator zapewnia bardzo precyzyjny pomiar prądu, umożliwiając monitorowanie w czasie rzeczywistym wielkości i wahań prądu w układach trójfazowych. Umożliwia to operatorom wczesne wykrywanie nieprawidłowości, takich jak przeciążenie, niewyważenie lub awarie, i podejmowanie działań naprawczych, zanim nastąpi uszkodzenie.
2. Kompaktowa i oszczędzająca miejsce konstrukcja
Zwarta konstrukcja i lekka konstrukcja przekładników prądowych z nadmuchiwaną szafką LSY umożliwiają elastyczną instalację bez wpływu na inne elementy wewnątrz rozdzielnicy.
3. Uszczelniona konstrukcja izolacji
Taka konstrukcja skutecznie izoluje wewnętrzny układ uzwojenia od wilgoci, kurzu i zakłóceń zewnętrznych, zapewniając długoterminową stabilność i niezawodność działania.
4. Wiele opcji dokładności
Przekładnik prądowy z nadmuchiwaną szafką LSY obsługuje konfiguracje pomiarowe, zabezpieczające i z podwójnym uzwojeniem, umożliwiając inżynierom integrację funkcji pomiarowych i zabezpieczeń przekaźników w tym samym systemie.
5. Trwała konstrukcja przemysłowa
Wyprodukowany przy użyciu wysokiej jakości materiałów magnetycznych i technologii precyzyjnego uzwojenia, transformator utrzymuje stabilną pracę nawet w warunkach ciągłego obciążenia.
| LSY-10/107 | Znamionowy prąd pierwotny (A) | Klasa dokładności (pomiarowa) | Klasa dokładności (ochrona) | Klasa dokładności (podwójne uzwojenie) | |||||||
| 0,2 S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0,2 S | 0.5 | 10P10 | 10P15 | ||
| 75 | 2 | 2 | 1 | 2.5 | -- | -- | -- | 1 | 1 | -- | |
| 100 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1 | 1 | -- | |
| 150 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1.5 | 1.5 | -- | |
| 200 | 5 | 5 | 2.5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 300 | 5 | 5 | 5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 400 | 10 | 10 | 5 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 500 | 10 | 10 | 10 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 600 | 10 | 15 | 10 | 15 | -- | -- | -- | 5 | 7.5 | -- | |
| 800 | 10 | 15 | 10 | 20 | -- | -- | -- | 5 | 7.5 | -- | |
| LSY-10/110 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/120 | 75 | 75 | - | - | 1 | - | - | - | - | 1 | - |
| 100 | 100 | - | - | 2.5 | - | - | - | - | 1 | - | |
| 150 | 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | |
| 200 | 200 | - | 2.5 | 2.5 | 2.5 | 5 | - | - | 2.5 | 5 | |
| 300 | 300 | 2.5 | 2.5 | 5 | 5 | 5 | - | - | 2.5 | 5 | |
| 400 | 400 | 5 | 5 | 5 | 5 | 7.5 | - | - | 5 | 7.5 | |
| 500 | 500 | 5 | 5 | 5 | 10 | 10 | - | - | 5 | 10 | |
| 600 | 600 | 5 | 5 | 10 | 10 | 10 | - | - | 5 | 10 | |
| 800 | 800 | 10 | 10 | 10 | 10 | 10 | - | - | 5 | 10 | |
| LSY-10/127 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/130 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/150 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| Używać | Pomiarowe przekładniki prądowe | Przekładnik prądowy ochronny | Przekładnik prądowy z podwójnym uzwojeniem | |||||||
| Dokładność i obciążenie znamionowe (VA) | Dokładność i obciążenie znamionowe (VA) | Klasa dokładności i obciążenie znamionowe | ||||||||
| Ustabilizuj prąd pierwotny | 0,2 s | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0,2 s | 0.5 | 10P15 | 10P10 |
| 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - |
| 150 | - | - | 2.5 | - | - | 2.5 | - | 1.5 | - | - |
| 200 | - | 2.5 | 2.5 | - | - | 5 | - | 2.5 | - | 5 |
| 300 | 2.5 | 2.5 | 5 | - | - | 5 | - | 2.5 | - | 5 |
| 400 | 5 | 5 | 5 | - | - | 7.5 | - | 5 | - | 7.5 |
| 500 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 600 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 800 | 10 | 10 | 10 | - | - | 10 | - | 5 | - | 10 |
Uwaga: Karta sprężynowa ze stali nierdzewnej jest dostosowywana do wymagań użytkownika
COMEWILL posiada trzy spółki zależne (Juyi, Parber, Lexin) i zbudował kompleksowy system obejmujący badania i rozwój, produkcję, sprzedaż i serwis.
Nasze produkty obejmują szeroką gamę komponentów elektrycznych, takich jak złącza kablowe, przekładniki prądowe i napięciowe, regulatory temperatury i wilgotności, zamki elektromagnetyczne i grzejniki. Zależy nam na oferowaniu klientom wysokiej jakości produktów i usług. Stale się rozwijamy, aby lepiej zaspokoić ich potrzeby.
