Szukasz niezawodnego, hurtowego przekładnika prądowego LZZJ-10Q? Fabryka Comewill dostarcza wysokiej jakości rozwiązania pomiarowe zgodne ze standardami GB1208. Nasze transformatory izolowane żywicą obsługują szeroki zakres prądu pierwotnego (5-1000A) ze współczynnikami bezpieczeństwa FS<10, zapewniając długoterminową stabilność w wymagających środowiskach rozdzielnic. Nawiąż współpracę z firmą Comewill w celu uzyskania profesjonalnych komponentów elektrycznych, które spełniają rygorystyczne światowe standardy inżynieryjne.

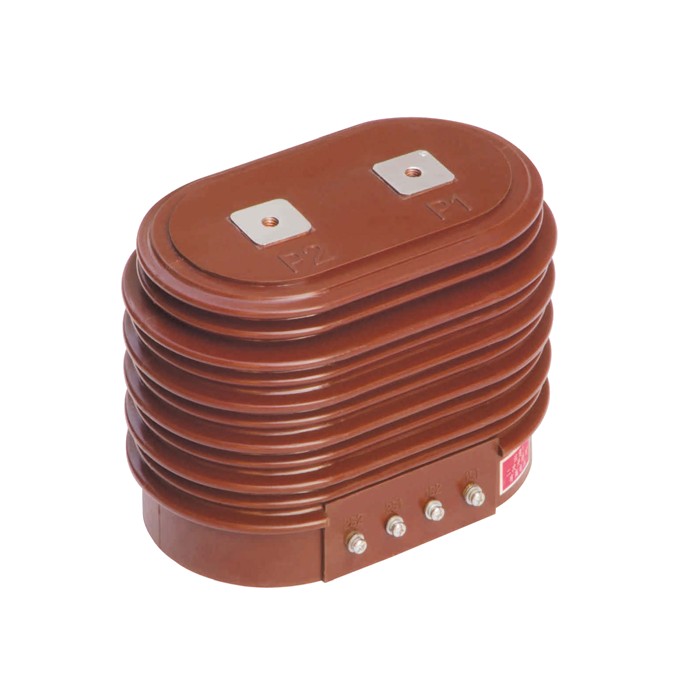

Przekładnik prądowy LZZJ-10Q jest przekładnikiem prądowym typu wzmocnionego, przeznaczonym do wnętrz. Wykorzystuje całkowicie zamkniętą strukturę żywicy epoksydowej, integrując uzwojenie pierwotne i wtórne z pierścieniowym rdzeniem o wysokiej przepuszczalności.
Znamionowy poziom izolacji: 12/42/75 kV (zapewniający bezpieczeństwo przed przepięciami)
Klasy dokładności: 0,2 S, 0,2, 0,5, 10P15 (uniwersalne w zakresie rozliczeń i ochrony)
Znamionowy współczynnik prądu: 5A do 1000A / 5A (lub 1A)
Zgodność ze standardami: GB1208 i międzynarodowe odpowiedniki IEC.
Integralność izolacji: Odlewana próżniowo obudowa z żywicy epoksydowej zapewnia hermetyczne uszczelnienie przed wilgocią, kurzem i zanieczyszczeniami chemicznymi, znacznie wydłużając żywotność w porównaniu z tradycyjnymi modelami z otwartym rdzeniem.
Kompatybilność z dwiema częstotliwościami: zoptymalizowany pod kątem systemów 50 Hz i 60 Hz, co czyni go wszechstronnym atutem w międzynarodowych projektach infrastrukturalnych.
Wysoka wytrzymałość zwarciowa: Dzięki dynamicznej stabilności znamionowej sięgającej do 90 kA (dla modeli 1000/5 A) LZZJ-10Q utrzymuje integralność strukturalną w warunkach zwarciowych.
Niskie przesunięcie fazowe: Zaprojektowane z opóźnionym współczynnikiem mocy 0,8, aby zapewnić wysoką precyzję pomiaru na potrzeby rozliczeń za energię.
Comewill LZZJ-10Q jest „sercem” monitorowania w kilku krytycznych środowiskach:
Rozdzielnice przemysłowe: Zintegrowane dla wewnętrznych wyłączników próżniowych 10kV-12kV.
Zarządzanie energią: Pomiar o wysokiej dokładności (klasa 0,2 S) zużycia energii w budynkach komercyjnych.
Ochrona przekaźników: Niezawodne wyjście sygnałowe dla przekaźników zabezpieczających przed przetężeniem i zwarciem.
| Przekładnik prądowy LZZJ-10Q | |
| Znamionowy poziom izolacji | 12/42/75kV |
| Współczynnik mocy obciążenia | 0,8 (opóźnienie) |
| Znamionowy prąd pierwotny | 5-1000A |
| Znamionowy prąd wtórny | 5A/1A |
| Norma produktu | GB1208 |
| Współczynnik bezpieczeństwa | FS<10 |

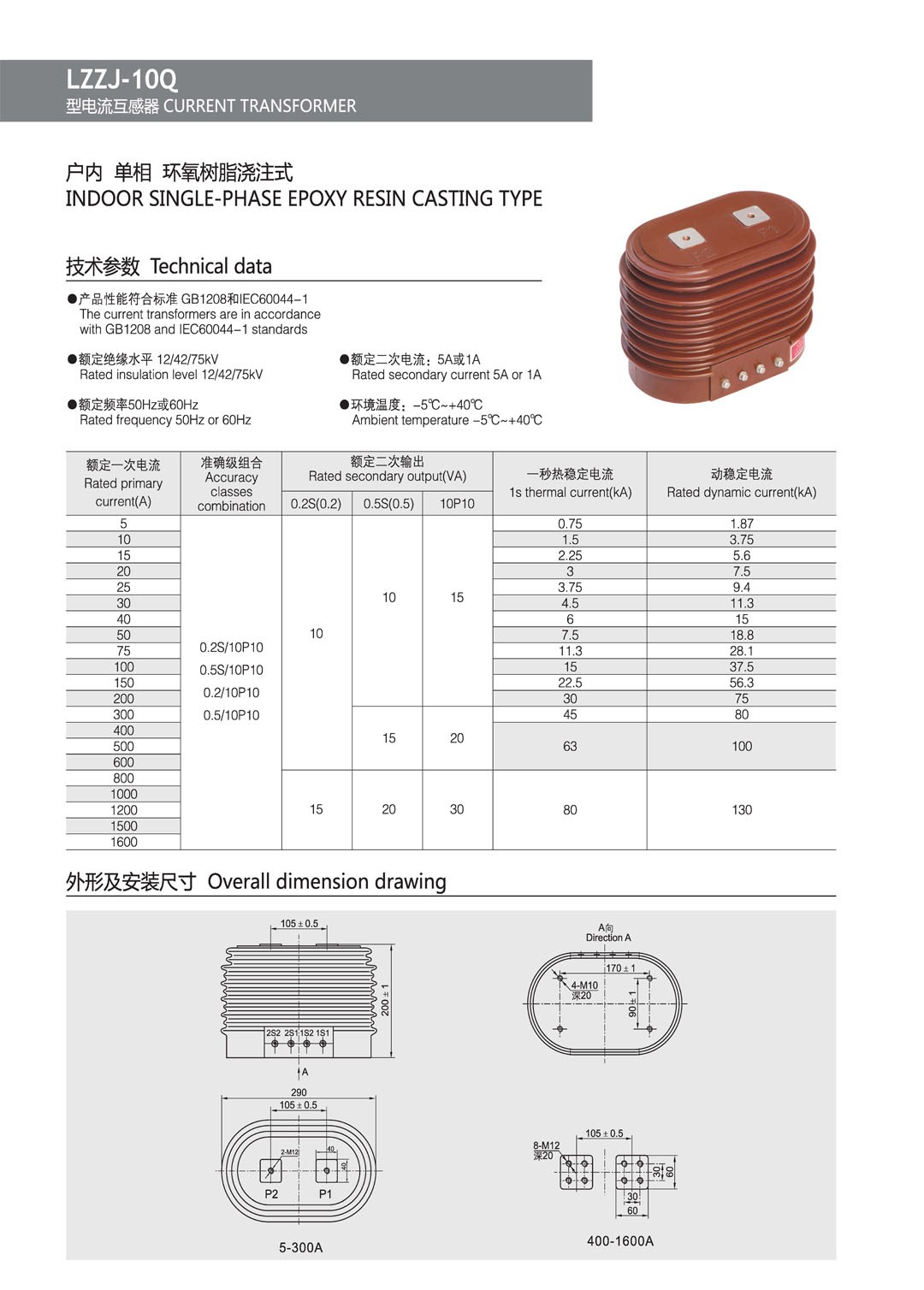

| Model produktu | Znamionowy współczynnik prądu (A) | Kombinacja poziomów | Klasa dokładności i moc znamionowa (VA) COSФ=0,8 | 1-sekundowy prąd stabilny termicznie | Dynamiczny prąd stabilności | |||
| 0,2 S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0,2 S/10P150,2/10P150,5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
P1: Jaka jest różnica między klasami dokładności 0,2 S i 0,5?
A1:0,2S to „specjalna” klasa o wysokiej precyzji, stosowana do rozliczeń przy dużym obciążeniu (dokładność nawet przy 1% prądu znamionowego), podczas gdy 0,5 to standard dla ogólnych pomiarów przemysłowych.
P2: Co sprawia, że odlewanie z żywicy epoksydowej jest lepsze od tradycyjnej izolacji?
A2: Odlew epoksydowy całkowicie uszczelnia uzwojenia i rdzeń, zapewniając doskonałą odporność na wilgoć, właściwości zapobiegające zanieczyszczeniom i trwałość mechaniczną.
