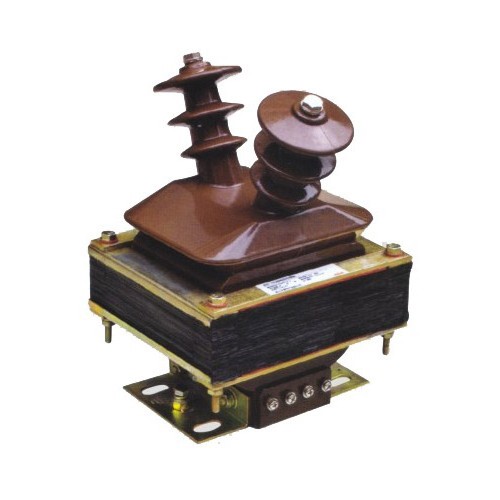

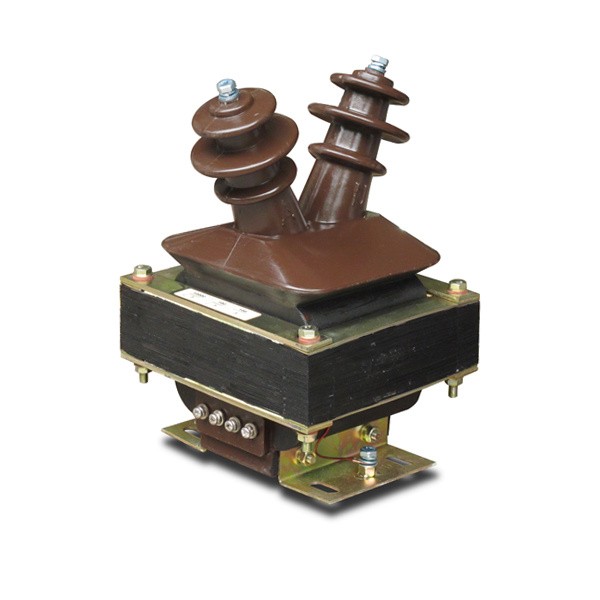

Transformator napięciowy JDZJ-3/6/10W

Transformator napięciowy JDZJ-3/6/10W firmy Comewill Factory wykorzystuje całkowicie zamkniętą technologię izolacji z żywicy epoksydowej odlewanej próżniowo. Przy poziomie wyładowań niezupełnych ≤20 pC jest odporny na wilgoć, zanieczyszczenia i przeciwdziała starzeniu, umożliwiając bezobsługową pracę przez cały okres użytkowania.

Podstawowe specyfikacje produktu

Kompletne modele: w tym JDZJ-3 (W), JDZJ-6 (W) i JDZJ-10 (W), odpowiadające poziomom napięcia znamionowego odpowiednio 3 kV, 6 kV i 10 kV, które mogą zaspokoić potrzeby zaopatrzenia w różnych warunkach napięcia.

Podstawowe zalety

Wysoka dokładność pomiaru: przyjęcie struktury jednofazowej z podwójną konstrukcją uzwojenia, ścisła kontrola błędów pomiaru, zgodnie z wysokimi standardami pomiaru i ochrony, może zmniejszyć ryzyko błędów po uruchomieniu sprzętu.

Trwałe: Przyjmując całkowicie zamkniętą technologię izolacji odlewania próżniowego z żywicy epoksydowej, charakteryzuje się odpornością na wilgoć, zapobieganiem zanieczyszczeniom i odpornością na starzenie. Lokalna wydajność rozładowania wynosi ≤ 20pC, co pozwala na osiągnięcie bezobsługowości przez całe życie i znacznie zmniejsza inwestycje w późniejsze koszty eksploatacji i konserwacji.

Bezpieczny i niezawodny: silna odporność na obciążenia środowiskowe, dobra odporność na łuk i przepięcia, wyprodukowane ściśle zgodnie z normą GB 1207, odpowiednie dla zanieczyszczonego środowiska klasy II, zapewniające stabilną pracę systemu elektroenergetycznego.

Łatwa instalacja: produkt ma niewielkie rozmiary, niewielką wagę, umożliwia instalację w dowolnym kierunku i można go bezproblemowo łączyć z rozdzielnicą wysokiego napięcia i innym sprzętem, dzięki czemu można go łatwiej dostosować do zakupów.

Wyjaśnienie współpracy w zakresie zamówień

Przekładniki napięciowe JDZJ-3/6/10W z przekładnikiem napięciowym produkowane przez naszą firmę przeszły rygorystyczne testy jakości, dojrzałą technologię i szeroki zakres możliwości adaptacji, co czyni je opłacalnym wyborem dla projektów energetycznych i dystrybucji przemysłowej.

W okresie współpracy w zakresie zakupów możemy zapewnić kompletne pliki parametrów technicznych, profesjonalne wskazówki dotyczące wyboru oraz kompleksowe usługi wsparcia posprzedażnego, aby pomóc Twojemu projektowi zaopatrzenia w płynnym postępie i skutecznym wylądowaniu.

Obowiązujące scenariusze

Transformator napięciowy Comewill JDZJ-3/6/10W można bezpośrednio zastosować do podstawowych procesów zasilania, takich jak pomiar energii, kontrola napięcia i ochrona przekaźników, i może dostosować się zarówno do środowisk wewnętrznych, jak i złożonych przemysłowych środowisk operacyjnych.

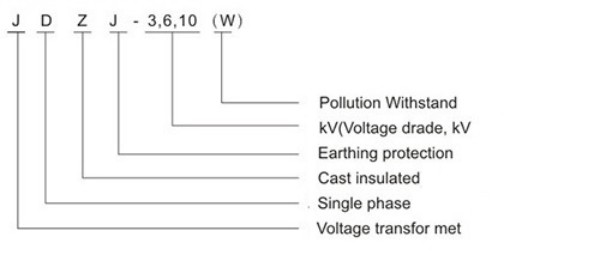

Oznaczenie typu

Warunki obsługi jednofazowych przekładników napięciowych z żywicy epoksydowej

Wysokość nie przekraczająca 1000 metrów;
Temperatura otoczenia -5 ℃ do +40 ℃;
Przy 20 ℃ wilgotność względna nie powinna przekraczać 85%.

Produkt przeszedł test wibracji o intensywności 0,4 g, co odpowiada trzęsieniu ziemi o sile 9 w skali Richtera. Dobra odporność na plamy, odpowiednia do stosowania w średnio zanieczyszczonych środowiskach. Powyższe warunki mogą zapewnić stabilną pracę transformatorów JDZJ-6 i JDZJ-10 (W) w różnych środowiskach i naprężeniach mechanicznych, szczególnie odpowiednich do instalacji wewnątrz pomieszczeń.

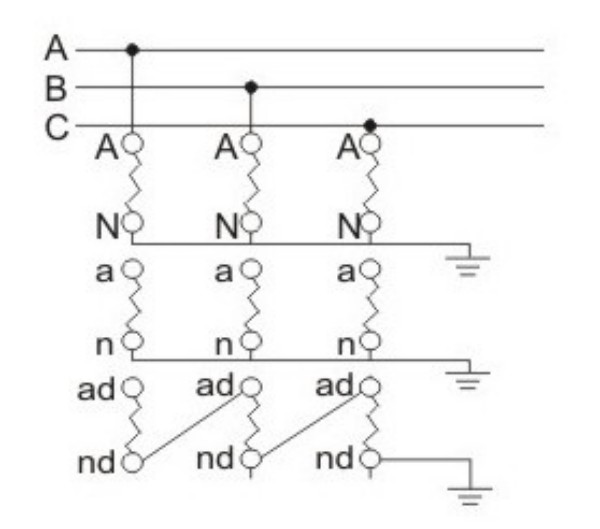

Schemat połączeń linii trójfazowej

Parametry techniczne

Personalizacja: Nasza fabryka obsługuje konfigurowalne współczynniki napięcia, wyjścia wtórne i poziomy izolacji, aby spełnić Twoje specyficzne potrzeby i specjalne środowisko pracy. Nasz zespół może zaprojektować produkty dostosowane do Twoich potrzeb, aby zoptymalizować wydajność i stabilność, aby spełnić wymagania Twojego systemu zasilania.

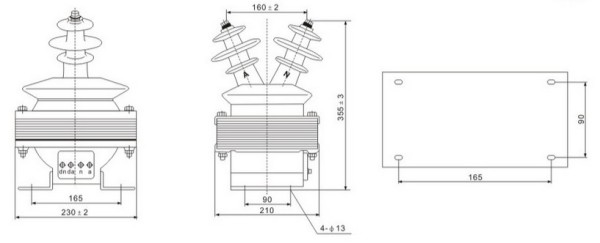

Zarys i wymiary instalacji

JDZJ-3.6.10(W)  Zarys i wymiary montażowe
