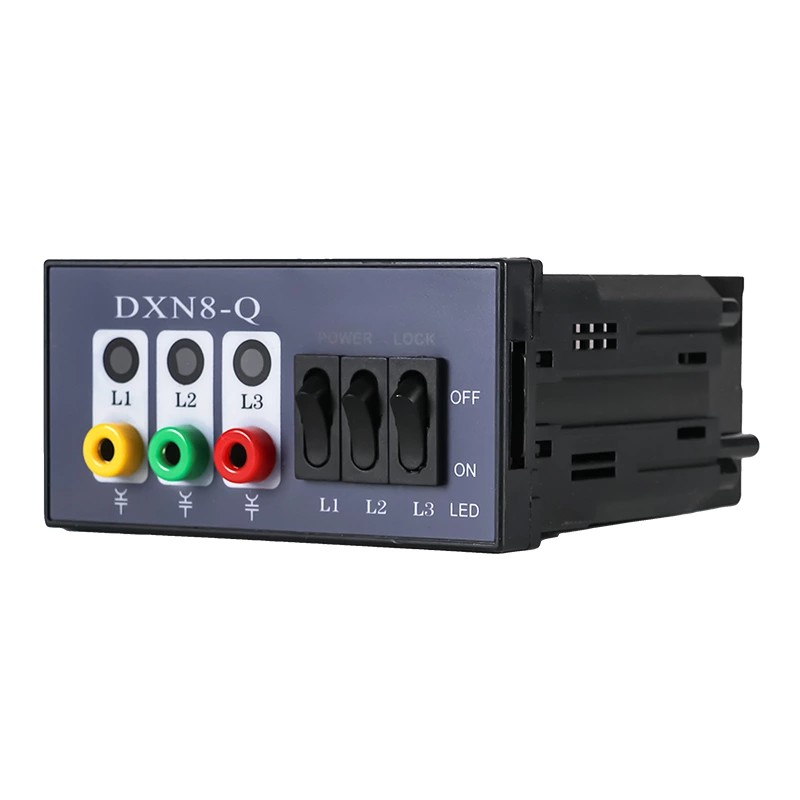

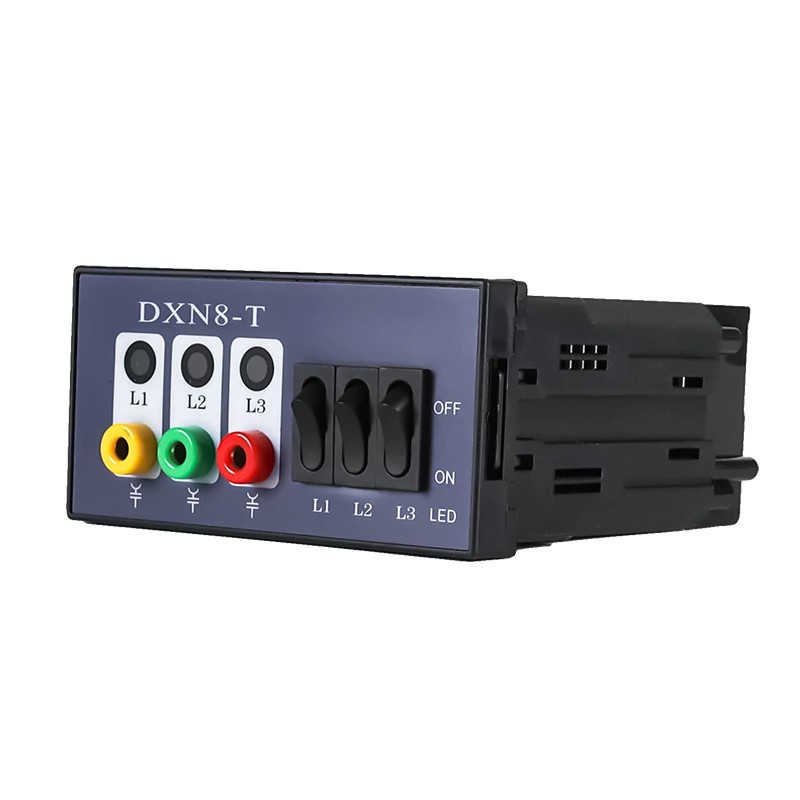

Wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu DXN8-T/Q

Jako profesjonalny producent w Chinach, firma Comewill pragnie zapewnić wysokiej jakości wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu DXN8-T/Q z blokadą, które jest przeznaczone do montażu bezpośrednio na wewnętrznym sprzęcie wysokiego napięcia, a jego jedynym zadaniem jest umożliwienie na pierwszy rzut oka sprawdzenia, czy przez urządzenie przepływa prąd. Elektrykom i ekipom konserwacyjnym na miejscu oszczędza to wiele kłopotów — nie trzeba już męczyć się z żmudnymi, czasochłonnymi etapami wykrywania. Od razu daje bardzo jasne wskazówki dotyczące bezpieczeństwa, co naprawdę zmniejsza ryzyko porażenia prądem elektrycznym na skutek błędnej oceny, czy urządzenie jest pod napięciem.

Kluczowe cechy:

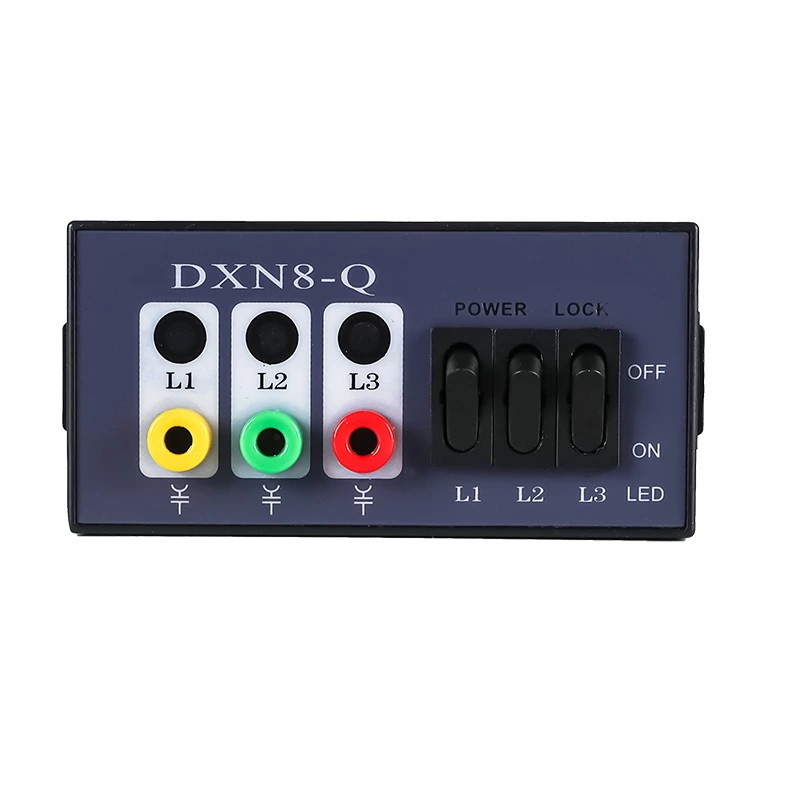

Niezwykle intuicyjny efekt ostrzegawczy: gdy sprzęt jest pod wysokim napięciem, diody LED w oknie wyświetlacza migają naprawdę jasno — to jak duże, przyciągające wzrok przypomnienie z informacją „pod napięciem, nie zbliżaj się!”. Jeśli nie ma napięcia, wyświetlacz gaśnie całkowicie i nie świeci się wcale. Żadnych mylących sygnałów, więc w ułamku sekundy możesz stwierdzić, że jest bezpiecznie, nawet z kilku kroków dalej. Specjalnie używamy diod LED o wysokiej jasności, dzięki czemu można je łatwo dostrzec nawet w jasnych, dobrze oświetlonych pomieszczeniach elektrycznych.

Wytrzymały i wystarczająco niezawodny, aby można go było używać na miejscu: Obudowa wykonana jest z ognioodpornego tworzywa ABS klasy przemysłowej. Te rzeczy wytrzymują wielokrotne przenoszenie i instalowanie – nie zarysowują się łatwo i mogą wytrzymać niewielkie nierówności tu i ówdzie. Co najważniejsze, jest to izolator najwyższej klasy, dzięki czemu kontroluje pola elektryczne i zapobiega przypadkowym porażeniom. Nawet w pomieszczeniach elektrycznych, które są zakurzone, nieco wilgotne lub charakteryzują się dużymi wahaniami temperatury, działa stabilnie jak skała, bez zakłóceń.

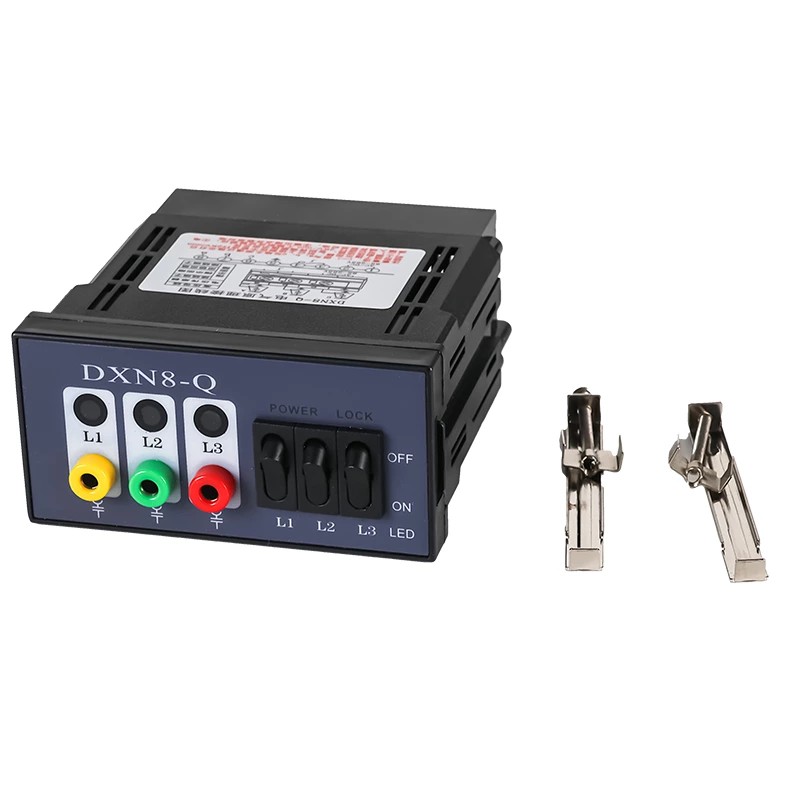

Instalacja jest prosta: wskaźnik ma wstępnie nawiercone standardowe otwory, więc nie musisz mierzyć i wiercić na miejscu – oszczędza mnóstwo czasu. W pakiecie dorzucamy również pełen zestaw elementów montażowych: śruby, uszczelki, wszystko co potrzebne. Zespoły działające na miejscu nie potrzebują żadnych specjalnych narzędzi ani wykonywania skomplikowanych prac związanych z debugowaniem. Mogą go naprawić i przygotować do użycia w ciągu zaledwie kilku minut, co pozwala również obniżyć koszty pracy.

Typowe miejsca instalacji

To wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu DXN8-T/Q z blokadą jest instalowane głównie w kluczowych miejscach wewnętrznych systemów elektrycznych, gdzie trzeba wyraźnie sprawdzić, czy coś jest pod napięciem. Pasuje do większości podstawowych urządzeń w konfiguracjach dystrybucji wysokiego napięcia, w szczególności:
Szyny dopływowe (punkt początkowy rozdziału mocy, wymaga całodobowego monitorowania stanu zasilania, aby zapewnić stabilne zasilanie)
Wyłączniki automatyczne (podstawowe elementy sterujące — przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy koniecznie upewnić się, że jest to bezpieczne, a ten wskaźnik od razu Ci o tym informuje)
Transformatory główne (kluczowy sprzęt do konwersji mocy, wymagają stałego wskazania zasilania, aby śledzić jego stan pracy)
Szafy rozdzielcze (obszary często używane i konserwowane — posiadanie jasnych wskazówek dotyczących bezpieczeństwa ma tutaj kluczowe znaczenie, aby chronić personel przed niebezpieczeństwem)
Inne wewnętrzne urządzenia elektryczne wysokiego napięcia (takie jak skrzynki przyłączeniowe wysokiego napięcia, reaktory wysokiego napięcia itp.)

Zasada działania

Wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu blokującego DXN8-T/Q działa na zasadzie sprzężenia pola elektrycznego — mówiąc najprościej, wykorzystuje do działania pole elektryczne wysokiego napięcia i wbudowany czujnik. Wykorzystuje indukcyjne, bezkontaktowe próbkowanie, dzięki czemu może wykryć stan zasilania i pokazać go z bezpiecznej odległości. W przeciwieństwie do staromodnych detektorów kontaktowych, ten nigdy nie dotyka bezpośrednio części pod wysokim napięciem. Nie tylko przedłuża to żywotność urządzenia, ale także sprawia, że ​​jest ono wyjątkowo bezpieczne dla osób pracujących na budowie.

Podzielmy proces pracy krok po kroku, w sposób przyjemny i łatwy do zrozumienia:
Wewnątrz urządzenia znajdują się trzy niezależne zespoły sensoryczne. Każda jednostka jest podłączona odpowiednio do trójfazowych szyn zbiorczych A, B, C systemu wysokiego napięcia. W ten sposób możemy wykryć stan zasilania wszystkich trzech faz, nie pomijając żadnej – nie ma martwych punktów w zabezpieczeniu.

Podczas instalacji trzy czujniki muszą być ustawione ściśle zgodnie z krajowymi normami bezpieczeństwa elektrycznego. W ogóle nie dotykają części pod wysokim napięciem i zachowują odpowiednią odległość bezpieczeństwa. Eliminuje to całkowicie ryzyko upływu prądu lub zwarć, dzięki czemu proces instalacji i użytkowania jest całkowicie bezpieczny.

Gdy sprzęt wysokiego napięcia jest pod napięciem, czujniki wychwytują sygnał pola elektrycznego emitowany przez części pod napięciem. Wewnątrz czujnika sygnał ten jest przetwarzany na stabilny sygnał elektryczny, który następnie jest przesyłany do modułu zasilania wyświetlacza.

Gdy moduł mocy odbierze prawidłowy sygnał, trójfazowe lampki kontrolne na wyświetlaczu zaczną migać, wyraźnie wskazując, że sprzęt wysokiego napięcia jest pod napięciem. Jeśli nie zostanie wykryty żaden sygnał pola elektrycznego (tzn. nie ma napięcia), lampki kontrolne pozostaną wyłączone, dając wyraźny, bezpieczny sygnał.

Funkcja sygnalizacji usterek

Oprócz podstawowej funkcji pokazywania stanu zasilania, to wewnętrzne urządzenie z wyświetlaczem wysokiego napięcia typu DXN8-T/Q z blokadą pomaga również w diagnostyce usterek — jest niezwykle przydatne dla lokalnych zespołów konserwacyjnych:

Wykrywa jednofazowe uszkodzenia uziemienia

Faza usterki do wskaźnika WYŁĄCZONEGO

Normalne fazy i wskaźniki nadal migają

Umożliwia szybką lokalizację usterek bez dodatkowych narzędzi

Redukuje przestoje i nakłady na konserwację

Zalety i wartość produktu

1. Większe bezpieczeństwo

Natychmiastowe ostrzeżenie wizualne

Zapobiega błędnej ocenie sprzętu pod napięciem

2. Niskie koszty utrzymania

Prosta konstrukcja, niska awaryjność

Żywotność 8–10 lat

Bezobsługowa praca

3. Silna kompatybilność

Nadaje się do większości wewnętrznych systemów HV

Kompatybilny z różnymi markami sprzętu

Upraszcza zaopatrzenie

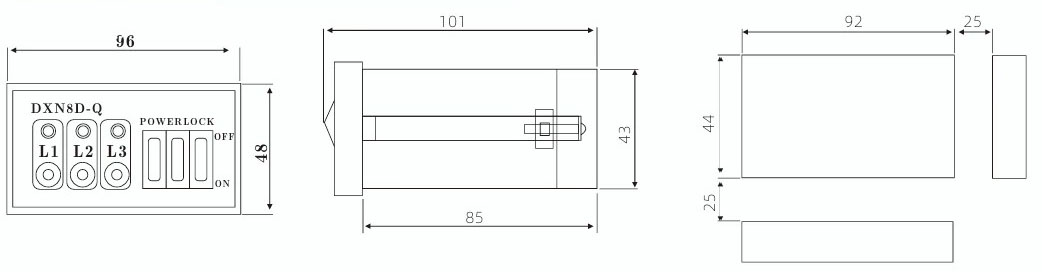

Kształt i wielkość otworu

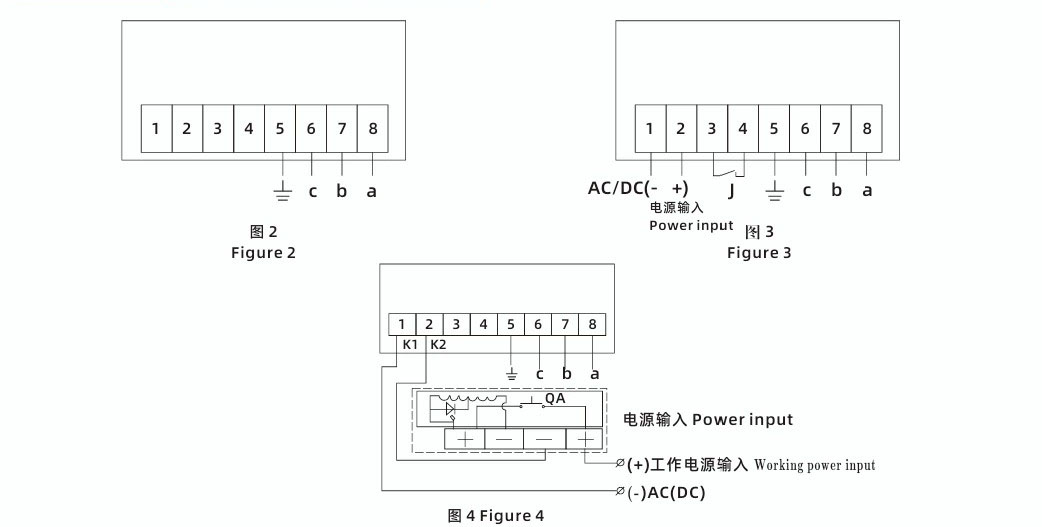

Schemat okablowania widok z tyłu
