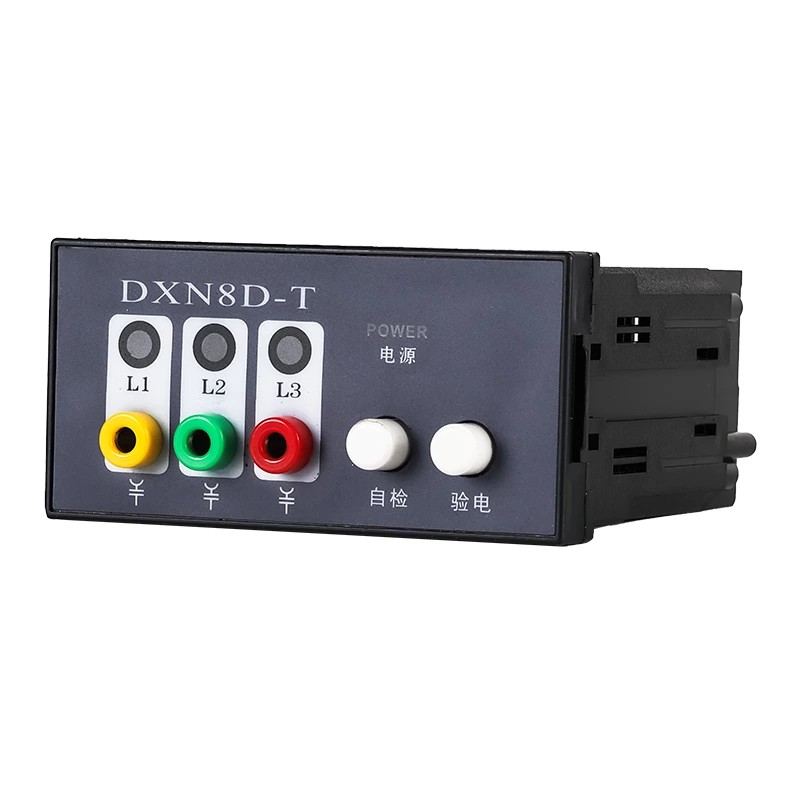

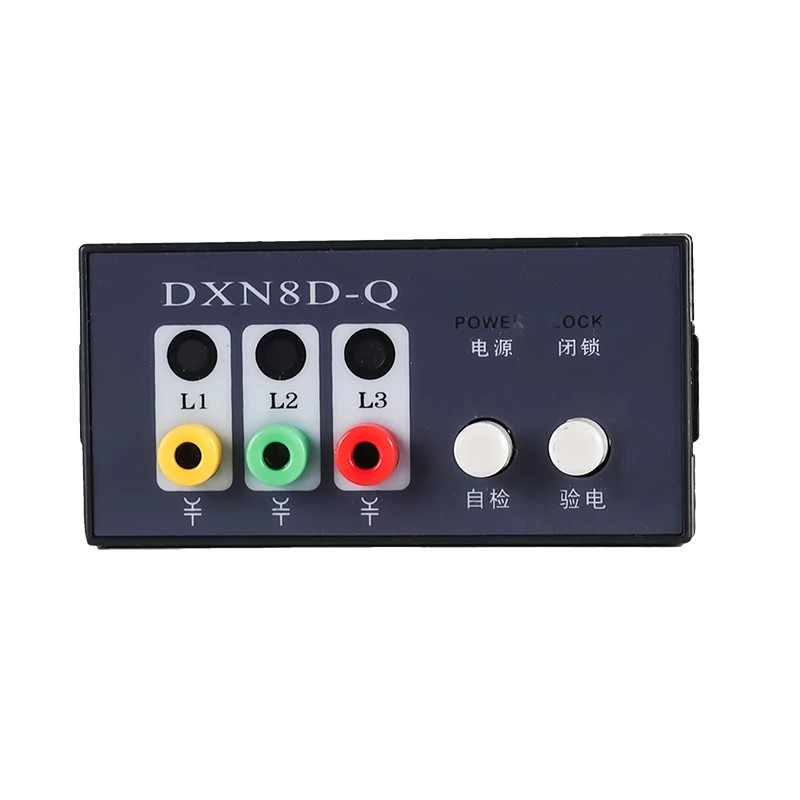

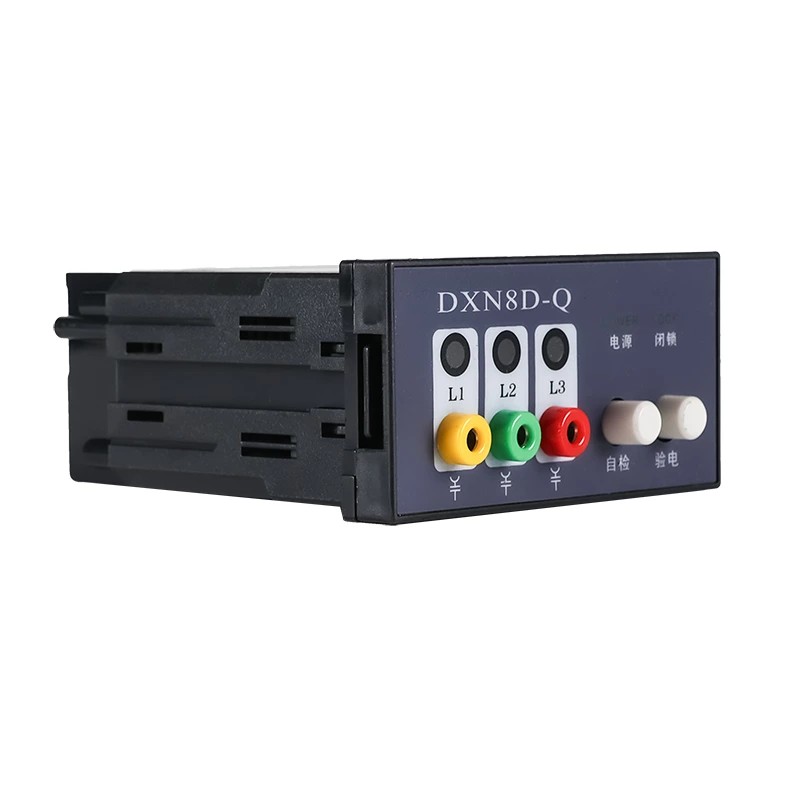

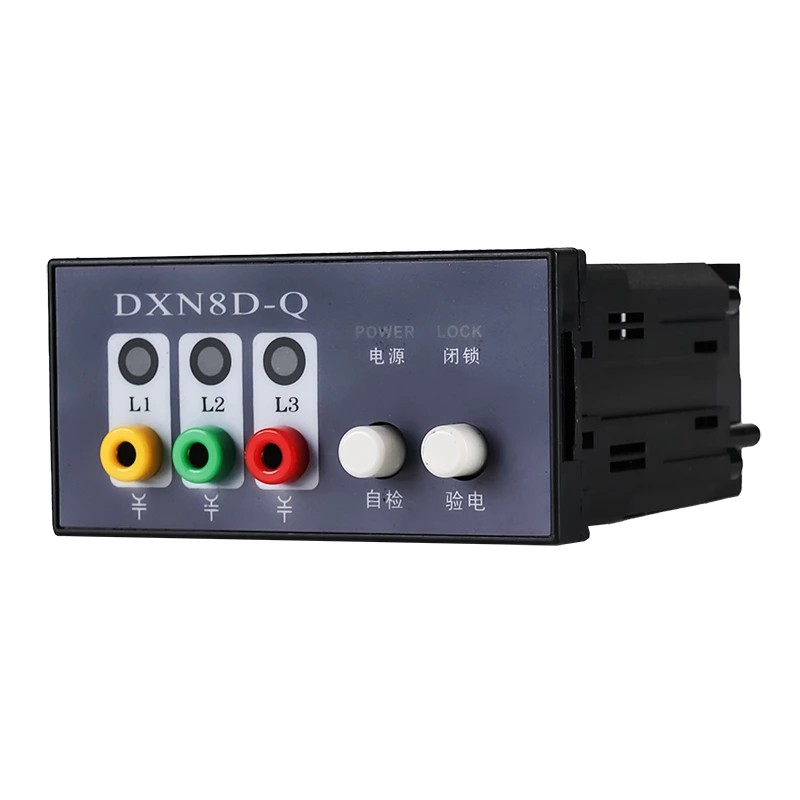

Wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu DXN8-Q/T

Wytworzone w fabryce Comewill wewnętrzne urządzenie wyświetlające wysokiego napięcia typu DXN8-Q/T, poparte sprawdzonymi zastosowaniami w terenie i walidacją techniczną, zapewnia praktyczne ulepszenie bezpieczeństwa w środowiskach wysokiego napięcia. Urządzenie umożliwia natychmiastowe wizualne potwierdzenie stanu zasilania, jednocześnie zapobiegając niebezpiecznym operacjom poprzez automatyczną blokadę.

Co to jest wewnętrzne urządzenie wyświetlające na żywo wysokiego napięcia typu DXN8-Q/T?

Wewnętrzne urządzenie wyświetlające wysokiego napięcia typu DXN8-Q/T jest dwufunkcyjnym urządzeniem zabezpieczającym, łączącym sygnalizację zasilania i mechaniczną ochronę przed blokadą. Zaprojektowany do stosowania w wewnętrznych rozdzielnicach 6–40 kV, wykorzystuje technologię bezdotykowego wykrywania pola elektrycznego do wykrywania obecności napięcia i zapewnia natychmiastowe ostrzeżenia wizualne, jednocześnie zapobiegając nieupoważnionemu lub niebezpiecznemu dostępowi do sprzętu pod napięciem.

Kluczowe cechy:

1. Podwójny mechanizm zabezpieczający

Jasne miganie diody LED wyraźnie wskazuje stan wysokiego napięcia na żywo

Automatyczna blokada uniemożliwia otwarcie drzwi rozdzielnicy pod napięciem

Natychmiastowe zwolnienie po odłączeniu napięcia

Eliminuje ryzyko nieprawidłowej obsługi i porażenia prądem

2. Bezkontaktowa technologia wykrywania

Zasada sprzęgania pola elektrycznego zapewnia bezpieczne wykrywanie

Brak bezpośredniego kontaktu z częściami pod napięciem

Poprawia bezpieczeństwo i wydłuża żywotność urządzenia

3. Trwała konstrukcja przemysłowa

Obudowa z trudnopalnego tworzywa ABS

Odporny na kurz, wilgoć i wahania temperatury

Długa żywotność wynosząca 8–10 lat bez konserwacji

4. Szybka i znormalizowana instalacja

Wstępnie wywiercone otwory montażowe

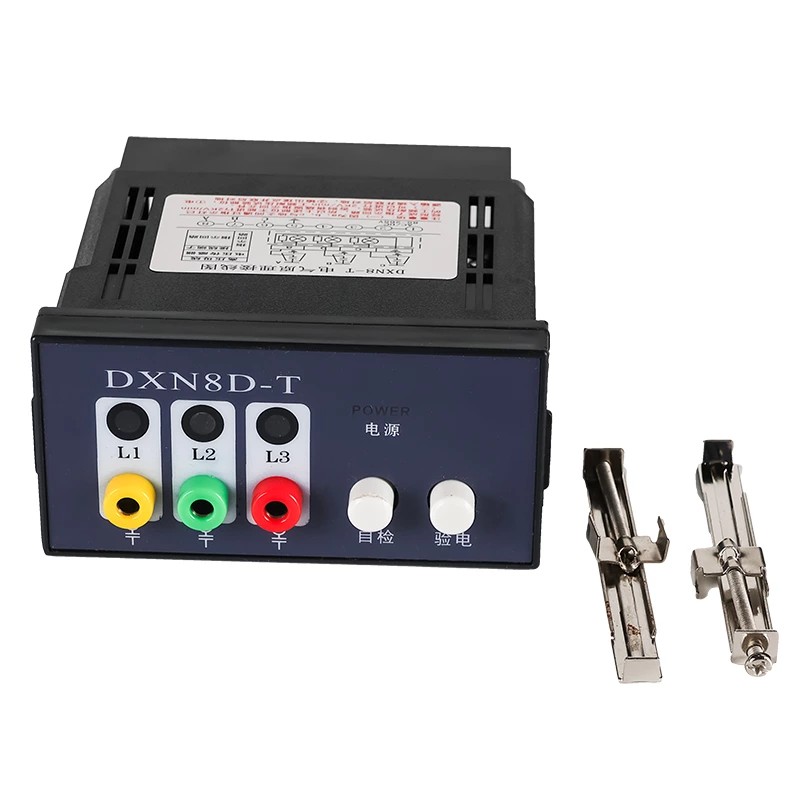

W komplecie kompletny zestaw akcesoriów

Nie są wymagane żadne specjalne narzędzia ani skomplikowana konfiguracja

Instalacja zakończona w ciągu kilku minut

5. Możliwość sygnalizacji usterek

Identyfikuje jednofazowe uszkodzenia uziemienia

Wskaźnik fazy usterki automatycznie się wyłącza

Przyspiesza rozwiązywanie problemów i skraca przestoje

Zasada działania

Wykrywanie pola elektrycznego → Konwersja sygnału → Ostrzeżenie LED → Blokowanie → Wskazanie błędu

Wewnętrzne urządzenie wyświetlające wysokiego napięcia na żywo Comewill (model DXN8-Q/T) wykorzystuje sprzężenie pola elektrycznego i technologie bezdotykowego wykrywania, aby bezpiecznie i stale monitorować stan pracy sprzętu 6–40 kV w czasie rzeczywistym. W urządzeniu znajdują się trzy niezależne czujniki wewnętrzne, odpowiadające odpowiednio szynom fazowym A, B i C; czujniki te generują sygnały poprzez wykrywanie pola elektrycznego wysokiego napięcia i przesyłają je do modułu wyświetlacza.

Gdy urządzenie jest pod napięciem, wskaźniki LED migają, a mechaniczny mechanizm blokujący jednocześnie i automatycznie blokuje drzwi szafy rozdzielczej. Po odłączeniu napięcia wskaźniki wyłączają się, a mechanizm blokujący automatycznie się rozłącza, uzyskując w ten sposób intuicyjne połączenie sygnalizacji stanu pracy i zabezpieczenia przed nieprawidłowym działaniem opartego na blokowaniu. W przypadku zwarcia doziemnego w jednej fazie, wskaźnik uszkodzonej fazy gaśnie, natomiast wskaźniki pozostałych dwóch faz nadal migają, co ułatwia szybką lokalizację uszkodzenia na miejscu.

Aplikacje

Typ DXN8/QT jest szeroko stosowany w wewnętrznych systemach dystrybucji wysokiego napięcia, w tym:

Rozdzielnica średniego napięcia (6–40 kV)

Systemy szyn zbiorczych przychodzących

Wyłączniki automatyczne i szafy sterownicze

Instalacje transformatorowe

Skrzynki przyłączeniowe i dławiki wysokiego napięcia

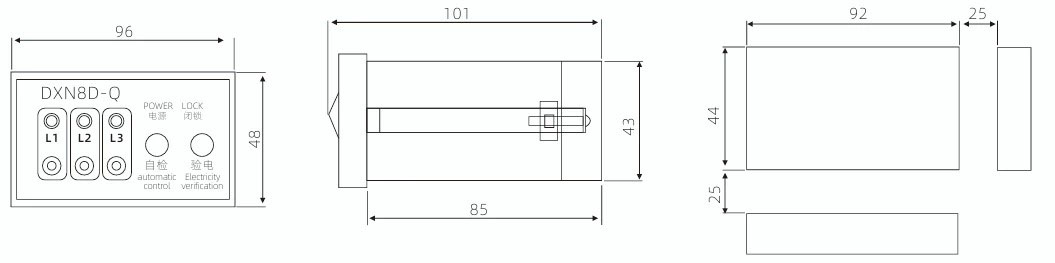

Kształt i wielkość otworu

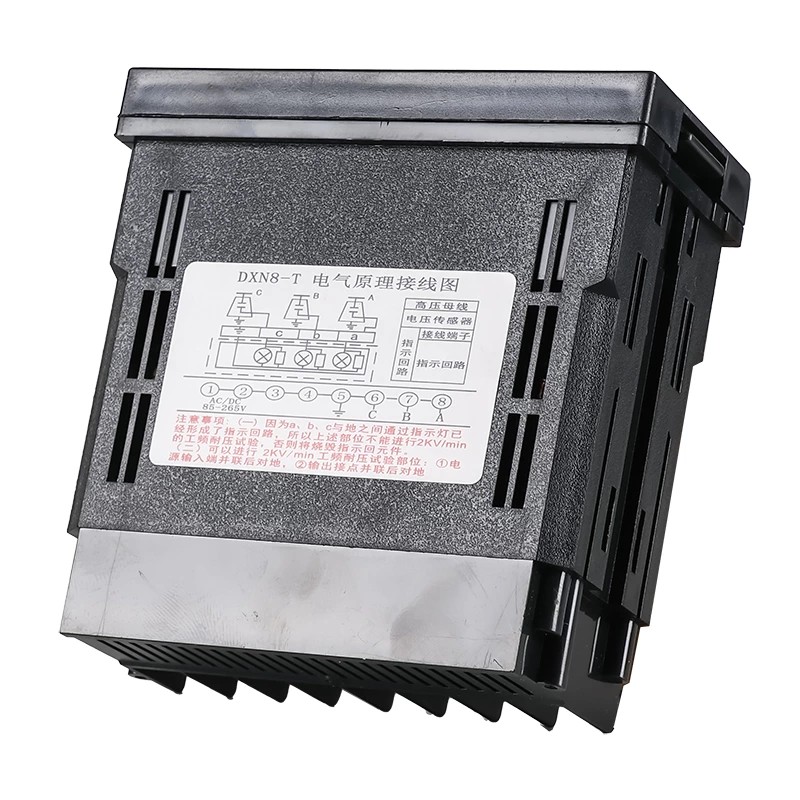

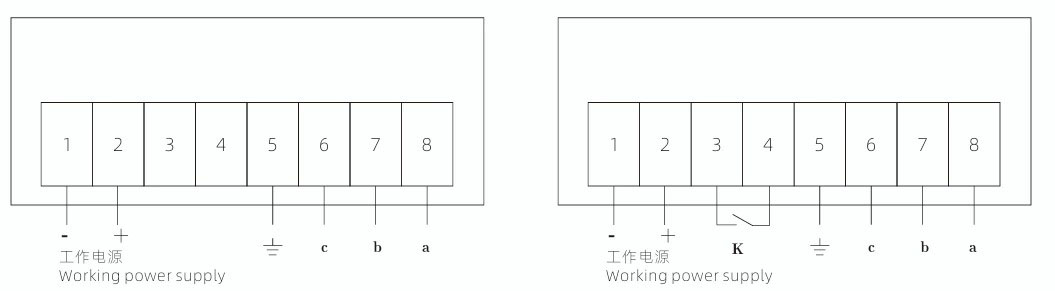

Schemat okablowania widok z tyłu
