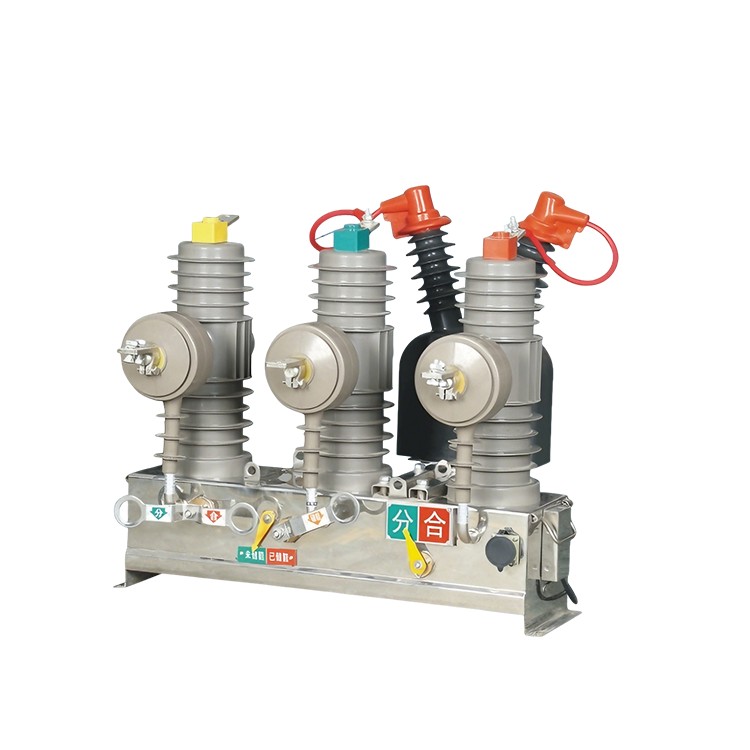

Jako profesjonalny producent w Chinach, firma Comewill pragnie zapewnić Państwu wysokiej jakości zewnętrzny wyłącznik próżniowy serii ZW43, który szczególnie nadaje się do zastosowań, w których występują poważne zanieczyszczenia lub częsta praca, jest szczególnie niezawodny w sterowaniu siecią energetyczną i ochronie sprzętu.
Nie ma się co martwić normami, gdyż są one w pełni zgodne z IEC62271-100, GB1984 (powiązane normy dotyczące wyłączników wysokiego napięcia prądu przemiennego), a także IEC60694, GB/T11022 (ogólne wymagania techniczne dotyczące aparatury rozdzielczej i sterowniczej wysokiego napięcia).
Niezwykle niezawodne działanie: Dostosowany do potrzeb zewnętrznych wyłącznik próżniowy serii ZW43 ma konstrukcję składającą się z trzech filarów — komora gasząca łuk próżniowy jest połączona z mechanizmem operacyjnym za pomocą izolowanego cięgła. Żadnych trzęsących się części, po prostu stabilna praca za każdym razem.
Wytrzymałość i odporność na kondensację: Używamy technologii APG do odlania komory gaszenia łuku, głównej pętli przewodzącej i wspornika izolacji w jeden element żywicy epoksydowej, a następnie pokrycia go gumą silikonową. Jest mocny mechanicznie i nie powoduje problemów z kondensacją, nawet w wilgotnych miejscach.
Świetny mechanizm sprężynowy: przełącznik jest wyposażony w mechanizm sprężynowy o wysokiej wydajności — prosta konstrukcja i długa żywotność mechaniczna. Możesz wybrać tryb ręczny lub elektryczny do magazynowania energii oraz otwierania/zamykania – super elastyczny.

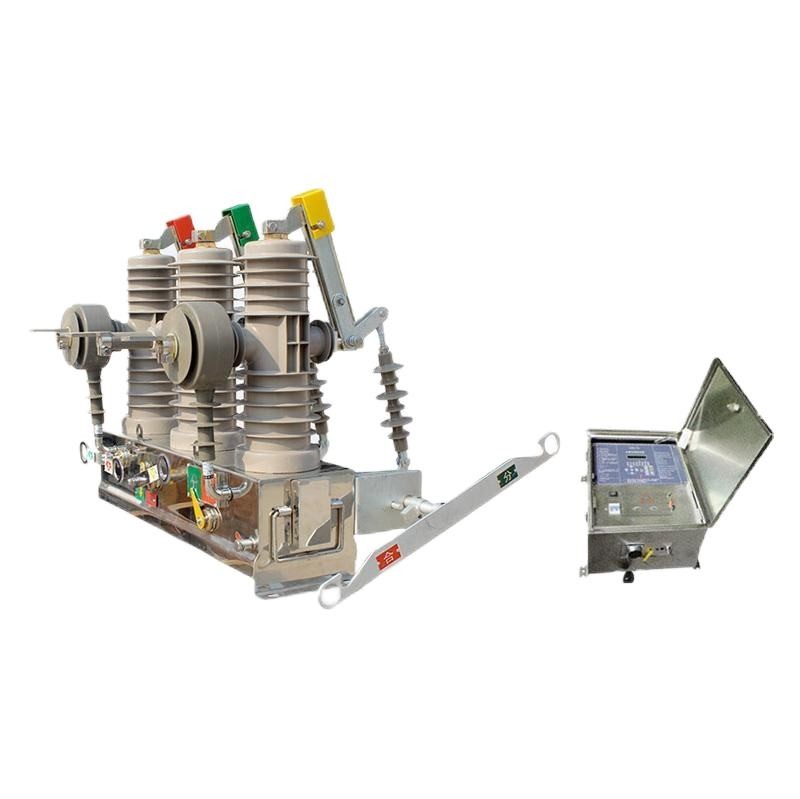

Opcjonalny zintegrowany odłącznik: Jeśli potrzebujesz odłącznika, możemy dodać zewnętrzny wyłącznik próżniowy serii ZW43. Nie ma potrzeby kupowania dodatkowych części osobno.
Mały, elegancki i łatwy w instalacji: jest kompaktowy, wygląda nowocześnie i nie waży dużo. Przenoszenie go i ustawianie na miejscu jest bardzo proste — nie jest potrzebny ciężki sprzęt.
Działa w automatyce i podstacjach bezobsługowych: Przełącznik może być wyposażony w interfejs terminala sterującego. Idealny do zautomatyzowanych sieci dystrybucyjnych i podstacji, które nie wymagają obecności kogoś na miejscu 24 godziny na dobę, 7 dni w tygodniu.
| NIE. | Przedmiot | Jednostka | Dane | |
| 1 | Napięcie znamionowe | kV | 12 | |
| 2 | Prąd znamionowy | A | 630 | |
| 3 | Częstotliwość znamionowa | Hz | 50/60 | |
| 4 | Znamionowy prąd zwarciowy wyłączalny | kA | 20 | |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany (4 s) | 20 | ||
| 6 | Znamionowy prąd szczytowy wytrzymywany (szczyt) | 50 | ||
| 7 | Znamionowy prąd zwarciowy (szczytowy) | 50 | ||
| 8 | 1min PF wytrzymuje napięcie | Próba na mokro | kV | 34 |
| Faza do fazy, faza do ziemi | 42 | |||
| Przez otwarte kontakty | 48 | |||
| 9 | Napięcie wytrzymywane przez impuls piorunowy (szczyt) | Faza do fazy, faza do ziemi | kV | 75 |
| Przez otwarte kontakty | 85 | |||
| 10 | Napięcie wytrzymywane 1min P.F dla pętli wtórnej | kV | 2 | |
| 11 | Czasy wyłączania prądu znamionowego | czasy | 1000 | |
| 12 | Czasy wyłączania znamionowego prądu zwarciowego | 30 | ||
| 13 | Życie mechaniczne | 10000 | ||
| 14 | Prędkość otwierania | SM | 1,2±0,2 | |
| 15 | Szybkość zamykania | 0,6±0,2 | ||
| 16 | Czas zamknięcia | SM | 25 ~ 60 | |
| 17 | Czas otwarcia | 18 ~ 45 | ||
| 18 | Kontakt z czasem odbicia | ≤2 | ||
| 19 | Moc znamionowa silnika magazynującego energię | W | 40 | |
| 20 | Trójfazowe otwieranie/zamykanie nierównoczesności | SM | ≤2 | |
| 21 | Rezystancja dla każdej pętli przewodzącej fazę | Zmień korpus | μΩ | ≤80 |
| Odłącz ostrze | Pojedyncza strona ≤120, podwójna strona ≤200 | |||
| 22 | Odstęp międzyfazowy | mm | 280±1,5 | |
| 23 | Waga netto | kg | 125 (pojedynczy izolator), 150 (podwójny izolator) | |
