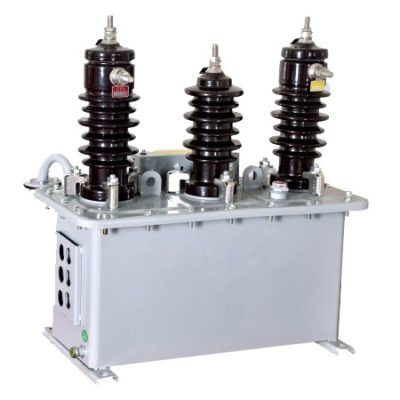

JLS-6/10 Zewnętrzny transformator kombinowany zanurzony w oleju

Wytrzymały, fabryczny transformator kombinowany zanurzony w oleju JLS-6/10 firmy Comewill jest nie tylko odporny na wilgoć, ale także ma dobrą wydajność: dużą pojemność, mały rozmiar, niewielką wagę, wygodny transport i instalację. W okablowaniu zastosowano trójfazowy typ V/V, który umożliwia dokładny pomiar prądu, napięcia i obliczanie energii elektrycznej, a także wytrzymuje złożone warunki pracy na zewnątrz.

Odpowiedni do obwodów prądu przemiennego 50–60 Hz, o maksymalnym napięciu znamionowym 10 kV, zewnętrzny transformator kombinowany zanurzony w oleju JLS-6/10 może zaspokoić potrzeby pomiarowe na zewnątrz zarówno podstacji wiejskich, jak i przemysłowych. Może być również wyposażony w liczniki mocy i energii biernej zgodnie z potrzebami zakupowymi, co jest znacznie bardziej przyjazne dla użytkownika niż tradycyjne transformatory olejowe. Jest to z pewnością trafny wybór w przypadku wymiany starego sprzętu.

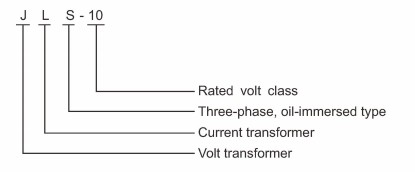

Oznaczenie typu

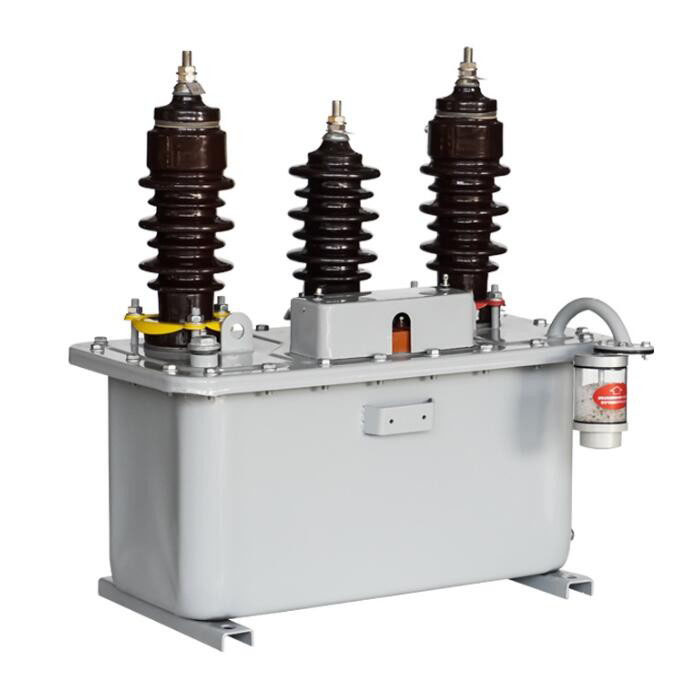

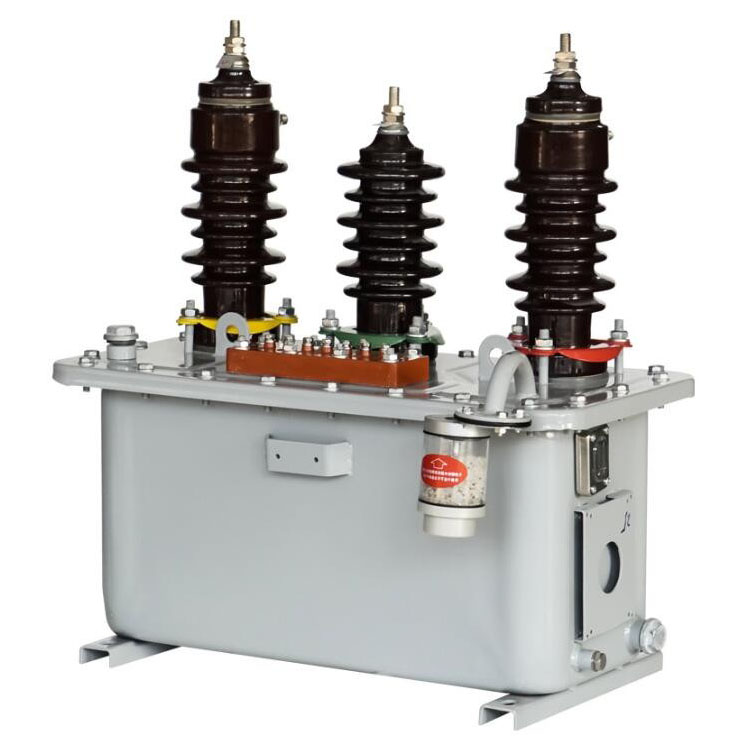

Budowa

Skrzynka pomiarowa zewnętrznego transformatora kombinowanego olejowego JLS-6/10 ma konstrukcję modułową, która obejmuje dwa jednofazowe przekładniki napięciowe (PT) i dwa przekładniki prądowe (CT). Zarówno PT, jak i CT to konstrukcje elektromagnetyczne, mocowane do płyt zbiornika paliwa za pomocą śrub, o zwartej i solidnej konstrukcji.
Zbiornik paliwa ma kwadratową konstrukcję i dobre właściwości uszczelniające. Pokrywa skrzynki i korpus skrzynki są połączone śrubami, aby zapewnić szczelność. Na pokrywie skrzynki znajdują się dwa pierścienie do podnoszenia, ułatwiające podnoszenie i transport sprzętu. Z boku zbiornika paliwa znajdują się kluczowe elementy, takie jak wskaźnik poziomu oleju, śruba uziemiająca i zawór spustowy oleju, które ułatwiają codzienną kontrolę pracy, zabezpieczenie uziemienia i konserwację spustu oleju.
Ta konstrukcja konstrukcyjna w pełni uwzględnia środowisko użytkowania na zewnątrz, zapewniając stabilną i niezawodną pracę sprzętu w różnych trudnych warunkach.

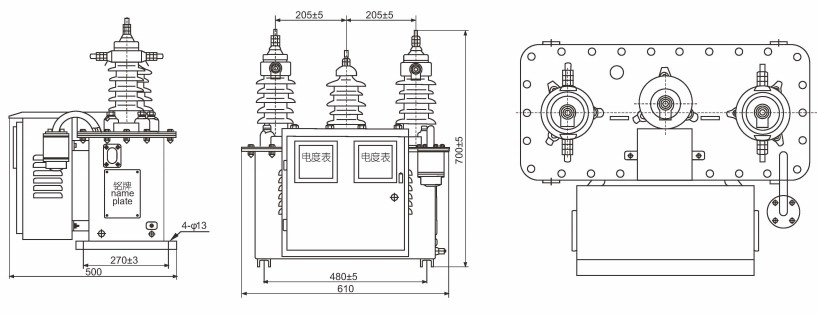

Zarys i wymiary instalacji

Wymiary całkowite: JLS-6kV, 10kV (klasa 0,2, klasa 0,2S), Nadaje się do stosowania w systemach napięcia 6KV i 10KV.

Środki ostrożności: Kontrola przed rozpoczęciem pracy

Przed oddaniem do eksploatacji napowietrznych olejowych transformatorów kombinowanych JLS-6 i JLS-10 należy usunąć zatkanie otworów wentylacyjnych na gumie buforowej pośrodku urządzenia odpornego na wilgoć. Otwór wentylacyjny musi być drożny, w przeciwnym razie będzie to miało wpływ na normalne działanie urządzenia.
Ten krok jest niezbędnym elementem kontroli przed oddaniem urządzenia do użytku i zaleca się skupienie na jego potwierdzeniu podczas odbioru na miejscu.

Przy składaniu zamówienia proszę podać następujące informacje:

Aby kupić zewnętrzne olejowe transformatory kombinowane JLS-6/10 od firmy Welcome (Wenzhou) Electric Co., Ltd. i zapewnić ich łatwość obsługi oraz kompatybilność z systemem, należy pamiętać o kilku kluczowych kwestiach:
Dopasowanie parametrów musi być precyzyjne
Współczynnik transformacji: Jakie są konkretne współczynniki transformacji napięcia i prądu CT (przekładnik prądowy) i PT (przekładnik napięciowy), których potrzebujesz? Podaj nam te dwie liczby, aby upewnić się, że są one zgodne z siecią energetyczną.
Dokładność: jaki poziom dokładności chcesz (np. 0,2 lub 0,2 s)? Istnieją również parametry wyjścia wtórnego, które muszą spełniać wymagania pomiarowe.
Środowisko: Jakie są wymagania dotyczące poziomu izolacji sprzętu? Musimy znać środowisko pracy na miejscu, takie jak temperatura, wysokość nad poziomem morza i obecność gazów korozyjnych, aby mogło tam „wytrzymać”.
Jakość i certyfikacja muszą być niezawodne
Przyjrzyj się marce i kwalifikacjom: Wybierz silną i renomowaną markę, taką jak Welcome (Wenzhou) Electric Co., Ltd. Sprawdź, czy produkt przeszedł testy dostępu do sieci przeprowadzane przez autorytatywne instytucje, takie jak State Grid i Southern Power Grid.
Skoncentruj się na podstawowych komponentach: Zrozum materiały i procesy głównych komponentów, takich jak żelazny rdzeń, uzwojenie i zbiornik oleju transformatorów. Produkty wysokiej jakości zwykle wykorzystują solidne materiały i znakomite wykonanie.
Instalacja i konserwacja powinny być wygodne
Wygoda instalacji: Należy wziąć pod uwagę rozmiar i wagę sprzętu, a także warunki instalacji na miejscu (takie jak nośność słupów energetycznych i przestrzeń instalacyjna). Podzielona konstrukcja serii JLS jest zwykle wygodniejsza w przypadku instalacji i konserwacji na miejscu.
Czy konserwacja jest wygodna: Zapytaj, czy konserwacja podzespołów, takich jak bezpieczniki i śruby uziemiające, jest wygodna. Dobrze zaprojektowany produkt można konserwować przy połowie wysiłku.
Należy zagwarantować obsługę posprzedażną
Okres gwarancji powinien być jasny: należy rozumieć okres gwarancji i zakres produktu. Pewny producent zapewni dłuższy okres gwarancji.
Powinno istnieć wsparcie techniczne: wybierz dostawców, którzy mogą zapewnić terminowe wsparcie techniczne i usługi na miejscu. W przypadku wystąpienia problemu ze sprzętem zewnętrznym, szybkość reakcji ma kluczowe znaczenie.
