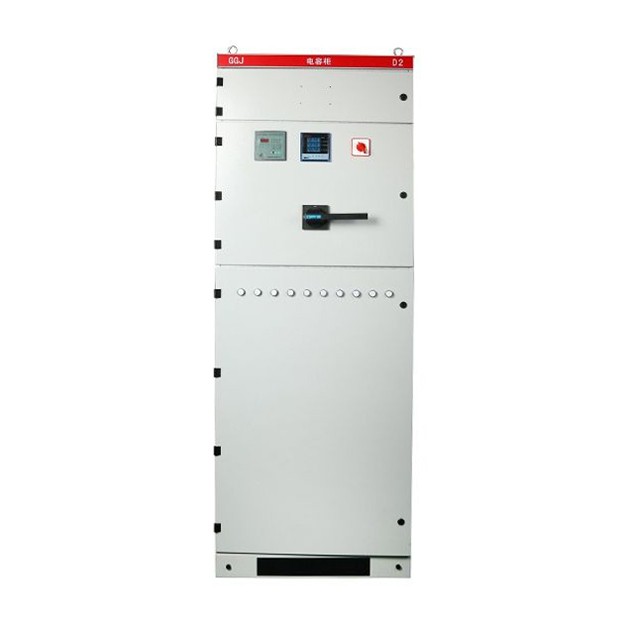

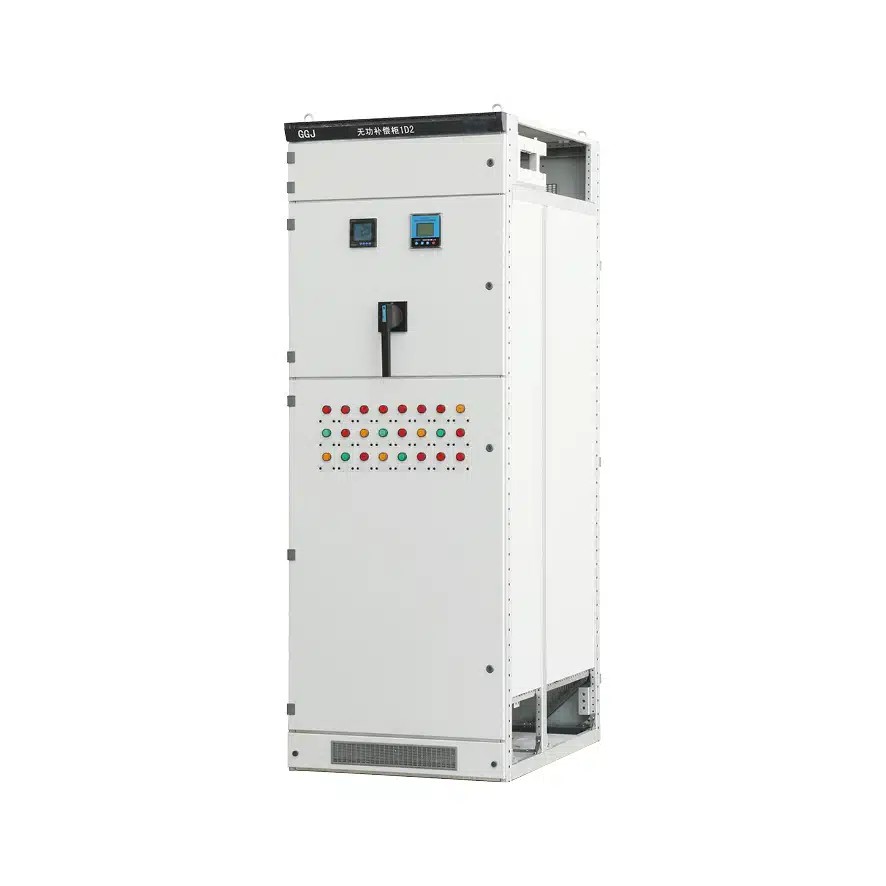

Rozdzielnica kombinowana niskiego napięcia GGJ

Jako profesjonalny producent w Chinach, fabryka Comewill pragnie zapewnić Państwu wysokiej jakości rozdzielnicę kombinowaną niskiego napięcia GGJ, która skutecznie zwiększa współczynnik mocy, zmniejsza straty mocy biernej i poprawia jakość zasilania. Sterowany inteligentnym sterownikiem, oferuje pełną funkcjonalność i niezawodne działanie z automatyczną kompensacją, zdolną do podniesienia współczynnika mocy powyżej 0,9.

Rozdzielnica kombinowana niskiego napięcia GGJ zapewnia wyświetlanie w czasie rzeczywistym współczynnika mocy sieci, obejmując zarówno zakres opóźniony (0,00-0,99), jak i wiodący (0,00-0,99). Jest wyposażony w kompleksowe funkcje zabezpieczające przed przepięciami, nadmiernymi harmonicznymi, nadmierną kompensacją, awariami systemu, utratą fazy, przeciążeniem i nie tylko. Zachowuje ustawione parametry nawet podczas przerw w dostawie prądu i automatycznie wznawia pracę po ustabilizowaniu się sieci – nie jest wymagana obecność personelu na miejscu.

W oparciu o bilans obciążenia sieci, rozdzielnica kombinowana niskiego napięcia GGJ obsługuje tryby kompensacji fazowej lub kompensacji mieszanej. Dzięki silnym właściwościom przeciwzakłóceniowym wytrzymuje impulsy zakłócające o amplitudzie 2000 V bezpośrednio z sieci, przekraczając krajowe standardy branżowe. Urządzenie co godzinę mierzy i rejestruje napięcie trójfazowe, prąd, częstotliwość, moc czynną, moc bierną, współczynnik mocy, energię czynną, energię bierną po stronie niskiego napięcia transformatora, a także całkowity współczynnik odkształceń napięcia/prądu i zawartość harmonicznych od 2 do 25. Wyposażony w interfejsy RS-232 i RS-485, umożliwia transkrypcję danych za pośrednictwem komputerów przenośnych.

Dzięki zdalnej komunikacji umożliwia bezprzewodowy odczyt liczników, testowanie urządzeń, konfigurację parametrów oraz dostęp do danych w czasie rzeczywistym i zarejestrowanych. Wbudowana funkcja analizy danych obsługuje przetwarzanie, statystyki i zapytania dotyczące danych obciążenia operacyjnego. Kompleksowo ocenia jakość zasilania poprzez obliczenie współczynnika kwalifikacji napięcia, współczynnika obciążenia, wskaźnika niezawodności i maksymalnego współczynnika obciążenia. Użytkownicy mogą sprawdzać współczynnik mocy, moc czynną i moc bierną dla różnych okresów czasu, generować krzywe napięcia fazowego, prądu, współczynnika mocy itp. oraz drukować kompleksowe analizy i raporty statystyczne.

Egzekwuj standardy

IEC439: 《Niskonapięciowa aparatura rozdzielcza i sterownicza》
GB7251: 《Rozdzielnica niskiego napięcia》

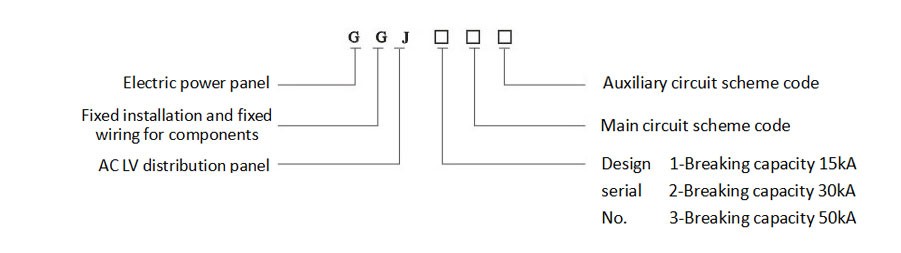

Opis typu

Normalny stan serwisowy

1. Temperatura otoczenia nie powinna przekraczać +40℃ i poniżej -5℃, a średnia dobowa nie może przekraczać +35℃. W przypadku przekroczenia tych limitów temperatur konieczne będzie zmniejszenie wydajności urządzenia w oparciu o rzeczywiste warunki.
2. Niniejsza rozdzielnica niskiego napięcia GGJ jest przeznaczona wyłącznie do użytku w pomieszczeniach zamkniętych, a wysokość miejsca instalacji nie może przekraczać 2000 metrów.
3. Gdy maksymalna temperatura osiągnie +40℃, wilgotność względna powietrza w pomieszczeniu powinna pozostać poniżej 50%. W niższych temperaturach dopuszczalna jest wyższa wilgotność – na przykład 90% przy +20℃. Należy również uwzględnić okazjonalną kondensację, która może powstać w wyniku wahań temperatury.
4. Podczas montażu odchylenie urządzenia od płaszczyzny pionowej nie może być większe niż 5°, a cały rząd szafek powinien być w miarę równy. Ważne jest, aby zainstalować urządzenie w miejscu wolnym od silnych wibracji i uderzeń, gdzie elementy elektryczne nie będą narażone na nadmierną korozję.

Wytrzymałość

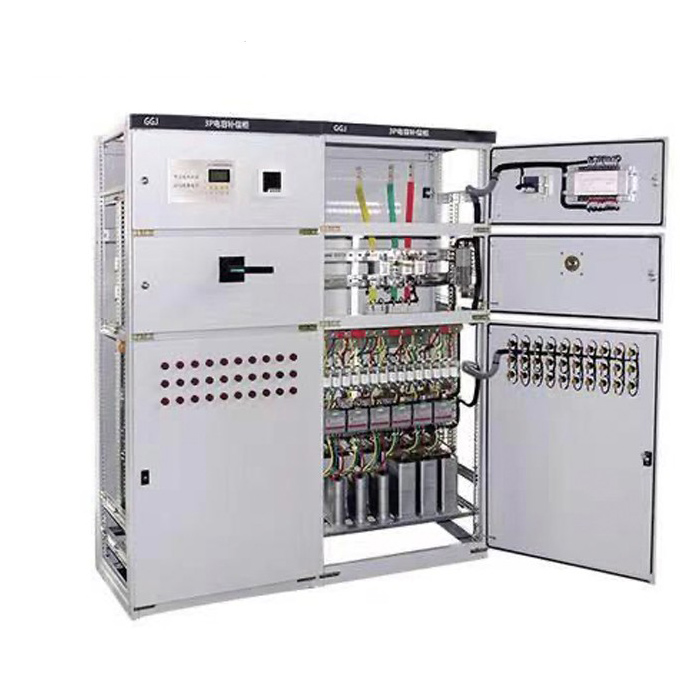

1. Ze względów związanych z zamówieniem: Rozdzielnica kombinowana niskiego napięcia GGJ firmy Welcome (Wenzhou) Electric Co., Ltd. jest wyposażona w wiele szczelin wentylacyjnych zarówno w górnej, jak i dolnej części szafy. Taka konstrukcja zapewnia naturalny przepływ powietrza od dołu do góry wewnątrz szczelnej obudowy, skutecznie rozwiązując problemy związane z odprowadzaniem ciepła i zapewniając niezawodne działanie.
2. Drzwi rozdzielnicy wyposażone w elementy elektryczne oraz wewnętrzne elementy montażowe tworzą kompletny obwód ochronny uziemienia, zapewniający przez cały czas stałą ciągłość uziemienia.
3. Umieszczamy główne szyny zbiorcze w górnej tylnej części szafy, w połączeniu z zaciskami szyn zbiorczych typu AMJ wykonanymi z nienasyconych materiałów poliestrowych DMC/SMC o wysokiej wytrzymałości. Zaciski te zapewniają wyjątkową wytrzymałość mechaniczną i parametry izolacyjne, a zdejmowana górna pokrywa szafy ułatwia montaż i regulację głównych szyn zbiorczych na miejscu.
4. Obudowa jest pokryta elektrostatyczną powłoką proszkową zapewniającą silną przyczepność, a wszystkie elementy wewnętrzne poddawane są procesom cynkowania i pasywacji. Zwiększa to „trzy właściwości” rozdzielnicy: odporność na wilgoć, pył i korozję, wydłużając jej żywotność w różnorodnych środowiskach.
5. Aby dopasować się do różnych potrzeb projektu, rozdzielnica kombinowana niskiego napięcia GGJ obsługuje wiele opcji wprowadzania kabli — wejście od góry, wejście od dołu i wejście od tyłu — zapewniając elastyczną instalację na potrzeby projektów zaopatrzeniowych.

Instrukcje dotyczące zamawiania

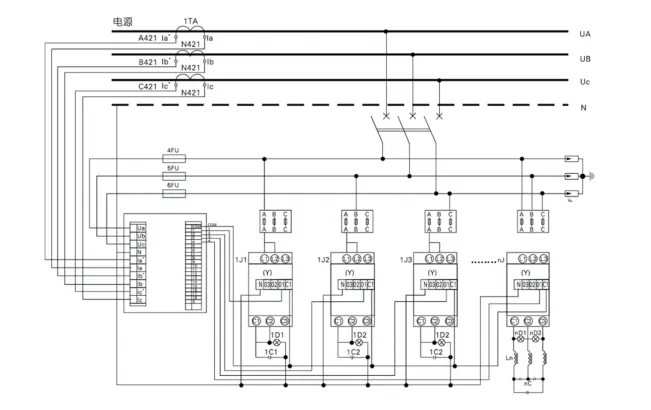

◇ Główny schemat obwodu;
◇ Zdolność kompensacyjna i metoda kompensacji;
◇ Jeżeli nie odpowiada to normalnym warunkom pracy produktu, należy to wcześniej określić.
