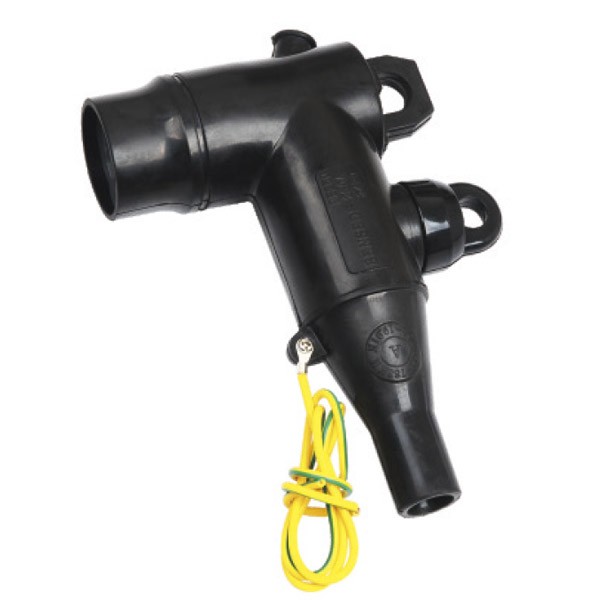

Złącze kolankowe 24KV 250A

Jakość fabryczna Comewill ZT-24/250 24kV 250A Złącze kolankowe z rozłącznikiem obciążenia o niezawodnej jakości jest odpowiednie dla Twoich potrzeb w zakresie pozyskiwania połączeń wysokiego napięcia.
Dopasuj je do odpowiedniej tulei lub wtyczki, a to złącze zapewni w pełni ekranowane, całkowicie zanurzalne, rozłączne połączenie. Nawet w mokrych i trudnych warunkach działa stabilnie. Istnieją również wbudowane pojemnościowe punkty testowe — można ich używać do sprawdzania stanu obwodu lub instalowania wskaźników usterek, co znacznie ułatwia konserwację i rozwiązywanie problemów.
Kolejny duży plus: brak konieczności minimalnego odstępu fazowego. Można go zamontować pionowo, poziomo lub pod dowolnym kątem pomiędzy. Ta elastyczność pozwala zaoszczędzić wiele kłopotów podczas instalacji na miejscu, dopasowując różne konfiguracje projektu.
Dla Twoich potrzeb zakupowych oferujemy dobre ceny, elastyczne MOQ i terminową dostawę, aby zapewnić płynne działanie łańcucha dostaw. Potrzebujesz zamówień zbiorczych, próbek do testów lub wsparcia technicznego w zakresie dostosowywania? Nasz zespół jest tutaj, aby Ci pomóc.
Jeśli szukasz wysokiej jakości złączy kolankowych odłączających obciążenie, po prostu skontaktuj się z nami. Obiecujemy dostarczać opłacalne i niezawodne produkty wspierające operacje projektowe.

Cechy:

◆ Połączyć złącze kolankowe 24KV 250A z odpowiednią tuleją lub wtyczką, aby uzyskać w pełni ekranowane, całkowicie zanurzalne, rozłączne połączenie.
◆ Wbudowany pojemnościowy punkt pomiarowy — można go wykorzystać do sprawdzenia stanu obwodu lub zainstalowania wskaźnika awarii.
◆ Nie jest wymagany żaden minimalny odstęp fazowy.
◆ Opcje montażu: pionowy, poziomy lub pod dowolnym kątem pomiędzy.

Aplikacja

◆ Służy do łączenia kabli polimerowych z transformatorami, rozdzielnicami, silnikami i innym sprzętem za pomocą wstępnie uformowanego rozłącznego złącza.
◆ Nadaje się do instalacji wewnątrz i na zewnątrz.
◆ Pracuje dla napięcia systemowego do 24 kV.
◆ Prąd ciągły 250 A (wytrzymuje przeciążenie 300 A przez 8 godzin).

Dane kabla

- Kable polimerowe (np. XLPE, EPR)
- Przewodniki miedziane lub aluminiowe
- Ekrany półprzewodnikowe lub metalowe
- Rozmiar przewodu: 25-120 mm²

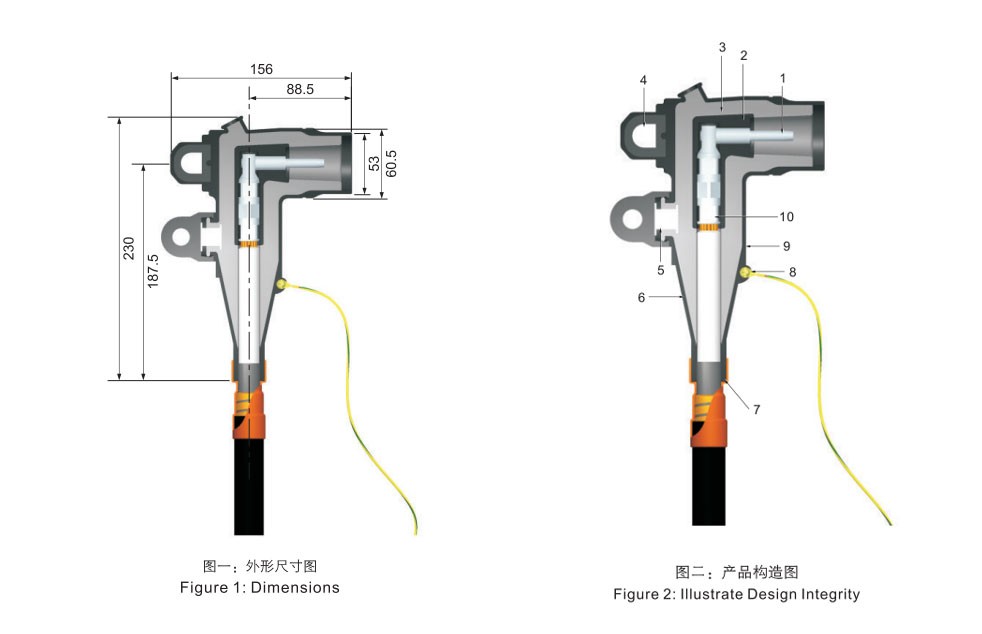

Struktura produktu:

1. Pręt przewodzący: Użyj dostarczonego klucza sześciokątnego, aby wkręcić cynowany miedziany kołek w styk przewodu — łatwy w montażu.
2. Wkładka półprzewodząca: Jest to formowany ekran z gumy przewodzącej EPDM, używany głównie do kontrolowania naprężeń elektrycznych.
3. Izolacja: Formowana guma izolacyjna EPDM jest formułowana i mieszana w naszej własnej fabryce, co gwarantuje jakość.
4. Ucho do ciągnięcia: Jest to obudowane ucho do ciągnięcia ze stali nierdzewnej z zatrzaskiem, który pomaga ustawić kabłąk.
5. Punkt testu pojemnościowego: Ten punkt umożliwia sprawdzenie stanu obwodu. Dostępna jest również formowana, przewodząca gumowa nasadka z EPDM, która zapewnia wodoszczelność.
6. Odciążenie: Zewnętrzny ekran i adapter kabla zostały zaprojektowane w celu zmniejszenia naprężeń kabla.
7. Adapter kabla: Otwór jest tak dobrany, aby był ściśle dopasowany (pasowanie z wciskiem), dzięki czemu mógł zachować wodoszczelność.
8. Ucho uziemiające: Jest wtopione bezpośrednio w ekran zewnętrzny, przeznaczony do podłączenia przewodu uziemiającego.
9. Osłona półprzewodząca: Formowana guma przewodząca EPDM łączy się z ekranem kabla. Dzięki temu ekran jest ciągły i zapewnia, że ​​cały zespół ma potencjał uziemienia.
10. Końcówka kablowa przewodu: Jest to spawane bezwładnościowo bimetaliczne złącze zaciskowe, kompatybilne zarówno z przewodami miedzianymi, jak i aluminiowymi.

Często zadawane pytania

P1: Jaka jest główna funkcja złącza kolankowego 24 kV 250 A?
Odp.: Umożliwia bezpieczne łączenie i rozłączanie obwodów średniego napięcia pod napięciem, przy jednoczesnym zachowaniu pełnej izolacji i wydajności przełączania kontrolowanego łukiem.

P2: Czy tego złącza można używać na zewnątrz lub w systemach podziemnych?
Odp.: Tak, jest w pełni ekranowany i zanurzalny, dzięki czemu nadaje się do podziemnych systemów kablowych, podstacji zewnętrznych i trudnych warunków środowiskowych.

P3: Z jakimi kablami jest kompatybilny?
Odp.: Obsługuje kable w izolacji polimerowej, takie jak XLPE i EPR, z żyłami miedzianymi lub aluminiowymi o przekroju od 25–120 mm².

P4: Czy instalacja wymaga specjalnych narzędzi lub ścisłego pozycjonowania?
Odp.: Nie są wymagane żadne specjalne narzędzia i umożliwia elastyczną instalację w pozycjach pionowych, poziomych lub pod kątem bez ograniczeń odstępu fazowego.
