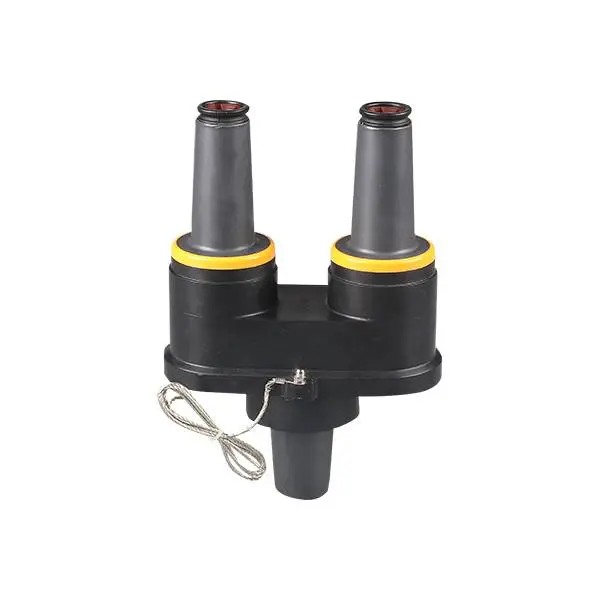

Obrotowa wkładka przelotowa 24KV 200A

Kup obrotową wkładkę przelotową 24KV 200A od Comewill, zaufanego chińskiego producenta i dostawcy akcesoriów do kabli średniego napięcia. Ta obrotowa wkładka przelotowa, zaprojektowana dla systemów dystrybucyjnych 24 kV, umożliwia konfigurację dwóch przepustów z jednego gniazda przepustowego, umożliwiając łatwą konwersję transformatorów promieniowych na systemy przelotowe, jednocześnie dodając ochronę przeciwprzepięciową. Dzięki opatentowanej instalacji zapadkowej ograniczającej moment obrotowy, izolacji EPDM i całkowicie ekranowanej konstrukcji podwodnej, Comewill oferuje wysokiej jakości rozwiązania hurtowe, dostosowane do potrzeb i dostępne w magazynie w celu bezpiecznej i wydajnej podziemnej dystrybucji energii.

Definicja produktu

Obrotowa wkładka przelotowa 24KV 200A to akcesorium do odłączania obciążenia instalowane w uniwersalnej tulei w urządzeniach takich jak transformatory montowane na podkładkach lub rozdzielnice. Tworzy dwa interfejsy odłączania obciążenia 200 A, umożliwiając inżynierom podłączenie wielu kabli, zainstalowanie ograniczników przepięć lub przekształcenie systemów zasilania promieniowego w konfiguracje z zasilaniem przelotowym.

Podstawowe cechy techniczne

1. Konstrukcja przepustowa z podwójnym interfejsem

Wkładka umożliwia dwa interfejsy odłączania obciążenia z jednego gniazda przepustowego, co ułatwia konwersję transformatorów z zasilaniem promieniowym na transformatory z zasilaniem przelotowym lub dodanie szeregowego zabezpieczenia odgromowego. To znacznie poprawia elastyczność sieci.

2. Opatentowany mechanizm zapadkowy ograniczający moment obrotowy

Wbudowana konstrukcja zapadkowa ograniczająca moment obrotowy zapobiega przypadkowemu, nadmiernemu dokręceniu przez instalatora śrub tulei. Po osiągnięciu prawidłowego momentu obrotowego mechanizm wydaje słyszalne kliknięcie, zapewniając dokładny i bezpieczny montaż, jednocześnie zmniejszając ryzyko uszkodzenia sprzętu.

3. Pozycjonowanie obrotowe 360°

Po zainstalowaniu wkładkę można obrócić o pełne 360 ​​stopni, co pozwala inżynierom na ustawienie złączy zgodnie z wymaganiami dotyczącymi prowadzenia kabli. Ta funkcja upraszcza instalację w ograniczonych przedziałach transformatorowych.

4. Wysokiej jakości izolacja EPDM

Produkt jest formowany z izolacyjnego i półprzewodzącego kauczuku EPDM utwardzanego siarką, co zapewnia doskonałą izolację elektryczną, kontrolę naprężeń i uszczelnienie środowiskowe. W połączeniu z pasującymi komponentami tworzy w pełni ekranowany i zanurzalny system połączeń.

5. Wizualny wskaźnik instalacji

Żółty pierścień wskaźnika zatrzasku umieszczony wokół kołnierza tulei zapewnia wyraźne potwierdzenie montażu. Gdy pierścień jest całkowicie zakryty przez złącze kolankowe, połączenie jest pewne. Jeżeli są widoczne, konieczna jest korekta. Poprawia to dokładność i bezpieczeństwo instalacji.

Instalacja

Do prawidłowego montażu wkładu nie są potrzebne żadne specjalne narzędzia. Oczyszczoną i nasmarowaną wkładkę umieszcza się po prostu w zagłębieniu tulei i obraca w kierunku zgodnym z ruchem wskazówek zegara. Po zwolnieniu zapadki ograniczającej moment obrotowy i wygenerowaniu słyszalnego kliknięcia, wkładka zostanie prawidłowo zainstalowana i dokręcona właściwym momentem. Ciągły obrót w kierunku zgodnym z ruchem wskazówek zegara pozwala na pełne pozycjonowanie 360°, aby spełnić wymagania aplikacji. Aby usunąć wkładkę pozbawioną napięcia, wystarczy obrócić ją w kierunku przeciwnym do ruchu wskazówek zegara.

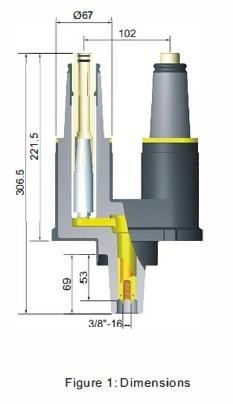

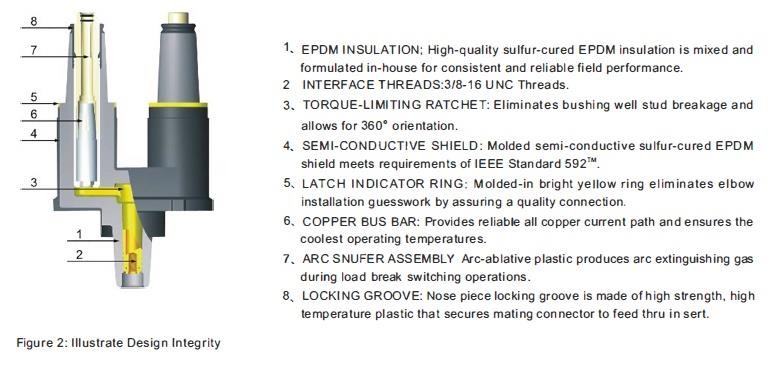

Opis i wymiary

Często zadawane pytania

 1. Do czego służy obrotowa wkładka przelotowa 24KV 200A?

Stosowany jest w systemach dystrybucji średniego napięcia do tworzenia dwóch interfejsów odłączania obciążenia 200 A z jednego gniazda przepustowego, umożliwiając podłączenie kabli, konwersję przepustu transformatorowego i instalację ograniczników przepięć.

2. Gdzie ten produkt jest powszechnie instalowany?

Zwykle instaluje się go w transformatorach montowanych na podkładkach, rozdzielnicach podziemnych i szafach rozdzielczych mocy w podziemnych sieciach kablowych.

3. Jakie złącza są kompatybilne z tą wkładką?

Wkładka współpracuje z kolankowymi złączami rozłączalnymi 200A, kolankowymi ogranicznikami przepięć i tulejami przepustowymi urządzeń o tym samym napięciu znamionowym.

4. Czy wkład umożliwia użytkowanie pod ziemią?

Tak. Dzięki izolacji EPDM i całkowicie ekranowanej konstrukcji zanurzeniowej działa niezawodnie w środowiskach podziemnych i zewnętrznych.

5. Jaka jest zaleta konstrukcji obrotowej?

Możliwość obrotu o 360° umożliwia elastyczne prowadzenie kabli, ułatwiając instalację w ograniczonych przestrzeniach w transformatorach lub rozdzielnicach.

6. Co oznacza żółty pierścień wskaźnikowy?

Jeśli żółty pierścień jest całkowicie zakryty, złącze kolankowe jest prawidłowo zamontowane. Jeśli nadal jest widoczny, połączenie wymaga regulacji.
